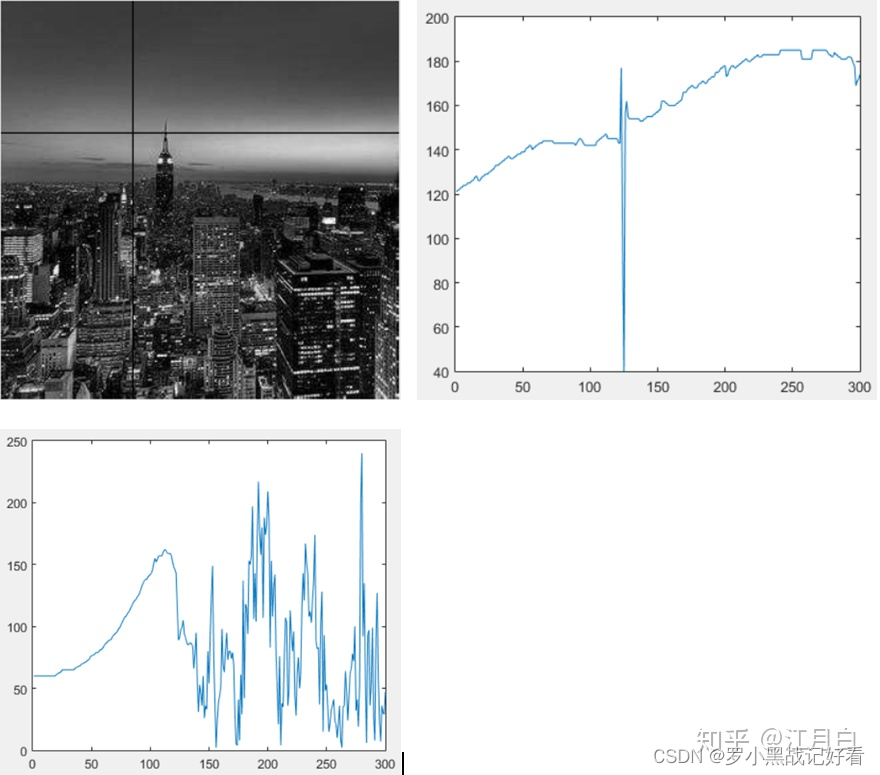

图像既然是沿着空间分布的信号，说明它是一个二维信号。图像中沿着水平方向的任何一行可以看作是像素点随着x轴变化的信号。而沿着竖直方向的任何一列则可以看作是像素点随着y轴变化的信号。单独提取一行或者是一列数据出来，按照像素值的大小随x/y轴的变化画出来。这一刻我们豁然开朗，又看到了以往熟悉的信号波形。没错，就是这么简单嘞。

图像的频率对应到的是图像细节的多少，比如城市的部分频率高于天空的部分。

图像的幅度对应到的是图像中像素的大小，比如天空中太阳照亮的区域幅度高于其他区域。

一般来讲，很少遇到对图像信号的相位做分析的情况。但当你是一个图像算法工程师的时候，这件事却会变成必要和基本的。相位是什么东西？对于一个正弦信号来讲，相位可以看作是第一个波峰or波谷相对于原点的距离。那么，对于图像来讲，可以对应的看作是左上角像素点的起点，也就是画面的开始位置。不同的开始位置对应的是不同的画面偏移量。这里举个例子说明相位对图片的影响。现在如果我们要对下图中的高楼拍摄一张照片，可以按照黑框取景，也可以按照红框取景。这两种取景方式在最终的照片表现的东西都是高楼，不过区别在于高楼在其中一个画面的中间，而在另一个画面的黄金分割点位置。两个取景方式的实质区别在于对画面相位的取舍不同而已。

很多图像处理事实上就是信号处理。比如

图像去噪 (Denoise)，一般就是应用数字低通滤波器对图像进行滤波。

图像增强 (Detail Enhancement)，一般就是应用数字高通滤波器得到图像的高频信号，并对高频信号进行增强 。

对比度增强 (Contrast Enhancement)，一般就是参考画面的亮暗程度 (图像的幅度)，并人为修改亮暗的一种处理。

相位的概念一般会在图像的缩放(Scaling) 中使用到。

图像与信号处理之二：从信号的角度理解图像内容

基础

opencv中用RNG产生随机数

MAT数据类型

当你用

cpp 复制代码

Mat srcimage=imread（"1.jpg"）；
Mat goalimg=imread("C:/Users/WQuiet/Desktop/goal.png",CV_RGB2GRAY);

读入图片的时候，要操作这个图片，就需要知道mat这个类是什么结构，怎么操作图片像素。

右击CV_RGB2GRAY追踪源码可以看到各种类型转换的枚举【其中除了RGB之外还有个A 指透明度】

cpp 复制代码

Mat A, C;                                 // 只创建信息头部分
A = imread(argv[1], CV_LOAD_IMAGE_COLOR); // 这里为矩阵开辟内存

这个数据类型有俩结构：

矩阵头（包含矩阵尺寸，存储方法，存储地址等信息）

一个指向存储所有像素值的矩阵（根据所选存储方法的不同矩阵可以是不同的维数）的指针。

题外话

QImage 类型的读入方法是

QImage pool;

pool.load(":/new/prefix1/0.bmp");

所以Mat有两种复制方法

复制变量的时候只复制矩阵头，而不是每个点的像素值。他们的像素值是共享的，如果改变像素值，会一起变

cpp 复制代码

Mat B(A);   // 使用拷贝构造函数
Mat C = A;      // 赋值运算符
//就借用一下

下面这样复制过去之后不会相互影响

cpp 复制代码

Mat F = A.clone();
Mat G;
A.copyTo(G);
//拿来吧你，全都告诉我。我复制一份出来给自己

roi区域可以这么取

cpp 复制代码

Mat D (A, Rect(10, 10, 100, 100) );
Mat E = A(Range:all(), Range(1,3));

输出图像到文件

bool imwrite( const String& filename, InputArray img,

const std::vector& params = std::vector());

图片名称要写上后缀，Mat类型变量，可调节图像质量

存储方式

很多情况下，因为内存足够大，可实现连续存储，因此，图像中的各行就能一行一行地连接起来，形成一个长行。连续存储有助于提升图像扫描速度，我们可以使用 isContinuous() 来去判断矩阵是否是连续存储的.

创建窗口

namedWindow("hello_window",WINDOW_NORMAL);

默认窗口不可调，宏可以把窗口改成可调的

严谨的话后续可调用

destroyAllWindows();

不过小程序没必要

遍历像素

复制代码

LUT(img,lookUpTable,result);

上面这句就是把img里的像素按照lookUpTable数组把灰度值替换掉，然后输出result图片，都是Mat类型的

cpp 复制代码

Mat lookUpTable(1, 256, CV_8U);
uchar* p = lookUpTable.data;
for( int i = 0; i < 256; ++i)
   p[i] = i/50*50;  //i代表着img的灰度值，p[i]存的数值是i将被替换的数值。我这里利用取整丢小数 做成了跨度50灰度的图片

这不就是我想达成的多阈值分割嘛。。哪需要嵌套地用Otsu分割。

OpenCV中查找表修改像素与LUT用法
 LUT函数【遍历图片，改数值】

卷积

我知道图像卷积所做的数学计算过程但是并不是很懂卷积之后的效果，我改了卷积核，但是效果跟我预想的偏差很大。

我学到的是很方便的建二维数组的方法，是mat类型的。。。

cpp 复制代码

Mat kern = (Mat_<char>(3,3) <<  0, -1,  0,
                               -1,  5, -1,
                                0, -1,  0);

还有显示矩阵的方法，说是只能显示二维数组

cout << "M = " << endl << " " << kern << endl << endl;

blur(img,dst,Size(11,11));//均值滤波

等效于：

dst = cv.filter2D(img, -1, np.ones((11, 11))/11**2)
cv.filter2D() 函数详解

计时

OpenCV提供了两个简便的可用于计时的函数 getTickCount() 和 getTickFrequency() 。

第一个函数返回你的CPU自某个事件（如启动电脑）以来走过的时钟周期数，

第二个函数返回你的CPU一秒钟所走的时钟周期数。这样，我们就能轻松地以秒为单位对某运算计时：

cpp 复制代码

double t = (double)getTickCount();
// 做点什么 ...
t = ((double)getTickCount() - t)/getTickFrequency();
cout << "Times passed in seconds: " << t << endl;

淘宝16元安装opencv

然后按照这里的教程挑着学

打开摄像头

cpp 复制代码

#include <opencv2/opencv.hpp>
#include <iostream>
using namespace cv;
using namespace std;

    VideoCapture cap;
    cap.open(0);//打开不意味着有图像
    cap>>frame;//输出图像不意味着能看到
	imshow("hello",frame);//开个窗口才能看到

图像的赋值与显示

Mat srcImage1 = imread("D:\data\1.bmp", 1);

读取现成的图片，存在srcImage1

Mat C（srcImage1）；

复制srcImage1的图像的指针给C ，

Mat C=srcImage1;

我试了试这样，也能复制图像。

Mat D(C, Rect(20, 20, 200, 200));

从C里截取出一块图像

imshow("原始图", C);

显示图像

cout << "D=" << endl << "" << D << endl;

显示图像的RGB数据//实际打印出来的数据的顺序是BGR

Mat M(20, 200, CV_8UC3, Scalar(0, 255, 0));

这个是自己设定RGB，创造图像存到M里。//CV_8UC3的定义没去研究

cvtColor(C, M, COLOR_BGR2GRAY);

就算M在定义时是20*200的大小，我之后把大图像赋值给他也没问题

imwrite("save.jpg", srcImage);//把srcImage保存成jpg格式，第三个参数一般不用填

保存图像到代码工程文件夹的Project1文件夹里 OpenCV：imwrite函数保存图片

opencv的Mat类型有一个ptr方法。使用格式是

cpp 复制代码

uchar *Threshold = medImage.ptr<uchar>(j);
//指针的类型 指针名 Mat结构体变量名.方法名 以后挨个取出时的类型大小 第几行

medImage.ptr(j)是一个指针，可以看作一个数组名，这个是第j行像素的第一个像素的地址

如果要找第3行第6个元素就是

image.ptr(2)[5]

也是

Threshold[5]

然而在面向对象编程中常用迭代器

cpp 复制代码

void colorReduce4(cv::Mat& image, cv::Mat& result, int div){
    cv::Mat_<cv::Vec3b>::iterator it = image.begin<cv::Vec3b>();//注意尖括号中为迭代器返回值，必须在编译时确定。
    cv::Mat_<cv::Vec3b>::iterator itend = image.end<cv::Vec3b>();
    cv::Mat_<cv::Vec3b>::iterator itout = result.begin<cv::Vec3b>();
    for(; it!=itend; ++it,++itout){
        (*itout)[0] = (*it)[0]/div*div + div/2;
        (*itout)[1] = (*it)[1]/div*div + div/2;
        (*itout)[2] = (*it)[2]/div*div + div/2;
    }
}

OpenCV Mat数据类型指针ptr的使用这篇博文的举例有问题
【OpenCV】访问Mat图像中每个像素的值这篇博文table[]的作用在文章后半段有解释
OpenCV中Mat数据结构这个看着靠谱，就是可读性差了点

图像的简单变化

cvtColor(srcImage1, Q, COLOR_BGR2GRAY);

把srcImage1变成灰度图存进Q

OpenCV在图像中添加文字，画点，画直线

但是这些点、直线要在彩色模式下画。

circle(dst1, Point(temp1.x, temp1.y), 2, Scalar(0, 0, 255), 2);

转成灰度图之后只能用Scalar(255, 0, 0)才能显示得出图案,Scalar的后两个参数没有用

circle(grayImage, point, 2, Scalar(255, 0, 0),-1);//point是Point-1指实心圆

/*注意

第二句里的point是一个结构体变量是

cpp 复制代码

Point point;//特征点，把找到的点画在图像里
point.x = temp1.x;//特征点在图像中横坐标
point.y = temp1.y;//特征点在图像中纵坐标
circle(medImage, point, 0.5, cv::Scalar(255, 0, 0),-1);

第一句里的是一个类？

这个Point(temp1.x, temp1.y) 和 point 等价，可以直接用，不必有前三句。

转到定义里是

cpp 复制代码

template<typename _Tp> inline
Point_<_Tp>::Point_(_Tp _x, _Tp _y)
    : x(_x), y(_y) {}

看不懂。为什么用的时候是Point而不是Point_ 是这个吗？

画个矩形

cpp 复制代码

Rect2i rect(_x,  _y,_width, _height);//左上角定位
rectangle(dst, rect, Scalar(0, 255, 0));

1. 线性滤波

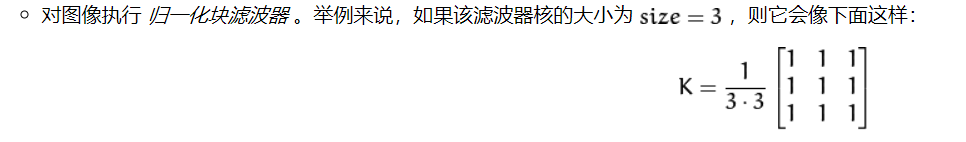

要对图像做线性滤波的话【让图像变模糊】，就要用卷积核做卷积

这两行代码就创建了矩阵k

cpp 复制代码

kernel_size = 3 ;
kernel = Mat::ones( kernel_size, kernel_size, CV_32F )/ (float)(kernel_size*kernel_size);

将核设置好之后，使用函数 filter2D 就可以生成滤波器：

cpp 复制代码

filter2D(src, dst, ddepth , kernel, anchor, delta, BORDER_DEFAULT );

其中各参数含义如下：

src: 源图像

dst: 目标图像

ddepth: dst 的深度。若为负值（如 -1 ），则表示其深度与源图像相等。

kernel: 用来遍历图像的核

anchor: 核的锚点的相对位置，其中心点默认为 (-1, -1) 。

delta: 在卷积过程中，该值会加到每个像素上。默认情况下，这个值为 0 。

BORDER_DEFAULT: 这里我们保持其默认值，更多细节将在其他教程中详解

高级一点的平滑滤波用的是双边滤波【但是算起来复杂又耗时】这个教程也贴参考文献链接

各种滤波

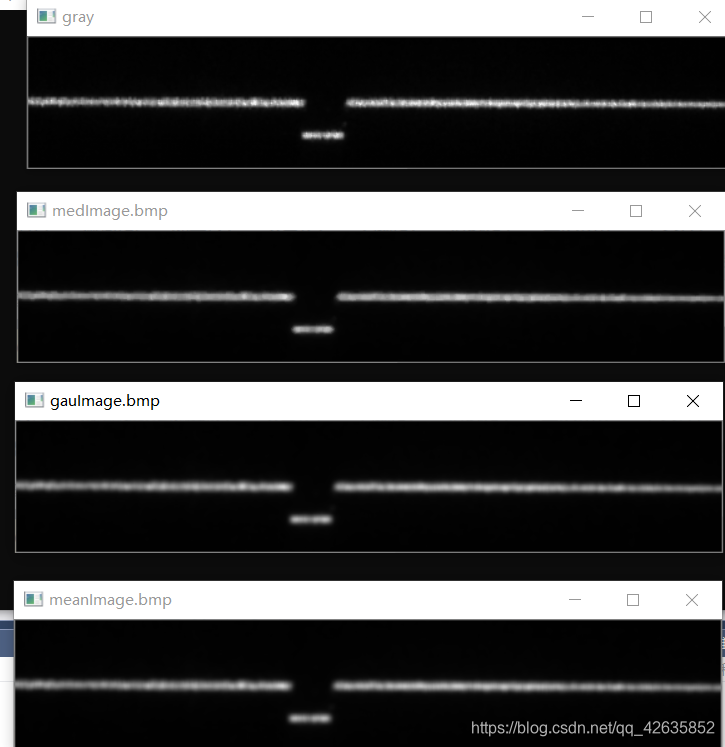

cpp 复制代码

//grayImage是原始灰度图
medianBlur(grayImage, medImage, 5);//中值滤波
Mat gauImage;
GaussianBlur(grayImage, gauImage, Size(5, 5), 3, 3); //高斯滤波
Mat meanImage;
blur(grayImage, meanImage,Size(5,5),Point(-1,-1));//均值滤波

源图经过滤波之后会变模糊，师兄选择了不怎么模糊的中值滤波。我有点纳闷。如果说图像越清晰越好，为什么不用源图要滤波，要去除噪点就无可避免的会变模糊，但既然是为了去除噪点，那也就没必要纠结图像不清晰这个问题了，图像越模糊噪点也越少【大概吧】，反正为下一步做的前处理，在这个阶段就挑选不那么模糊的图片进入下一步不好吧？

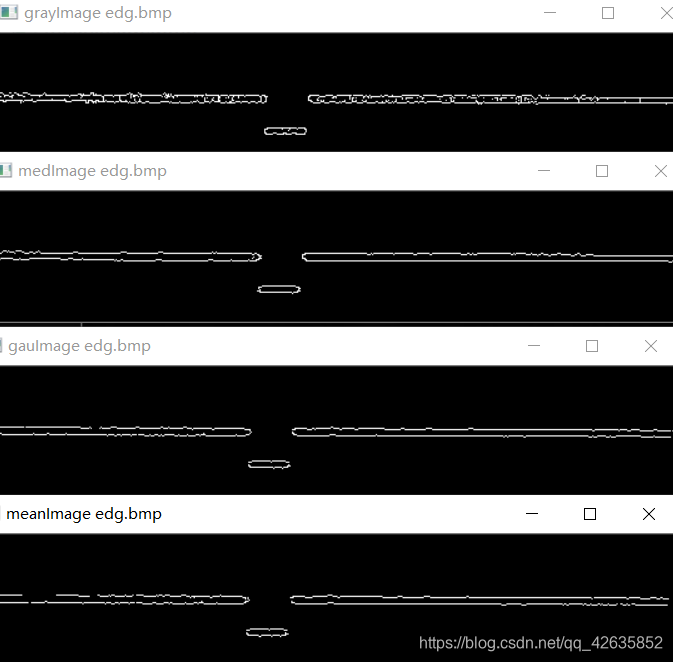

上面是canny图像边缘算法的结果。

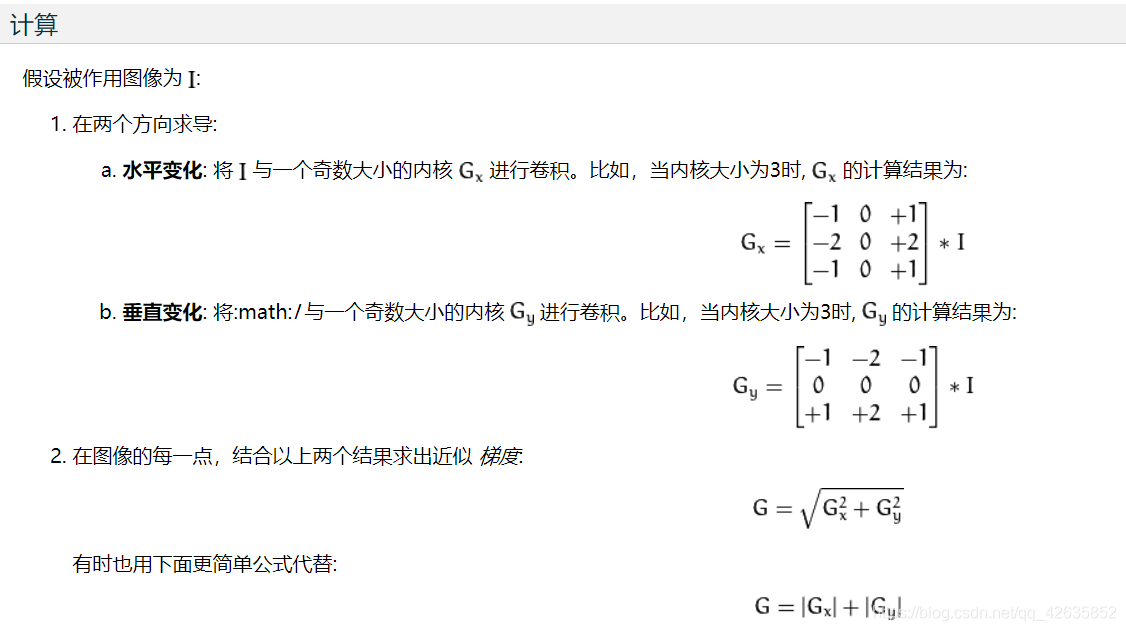

2.Sobel 导数

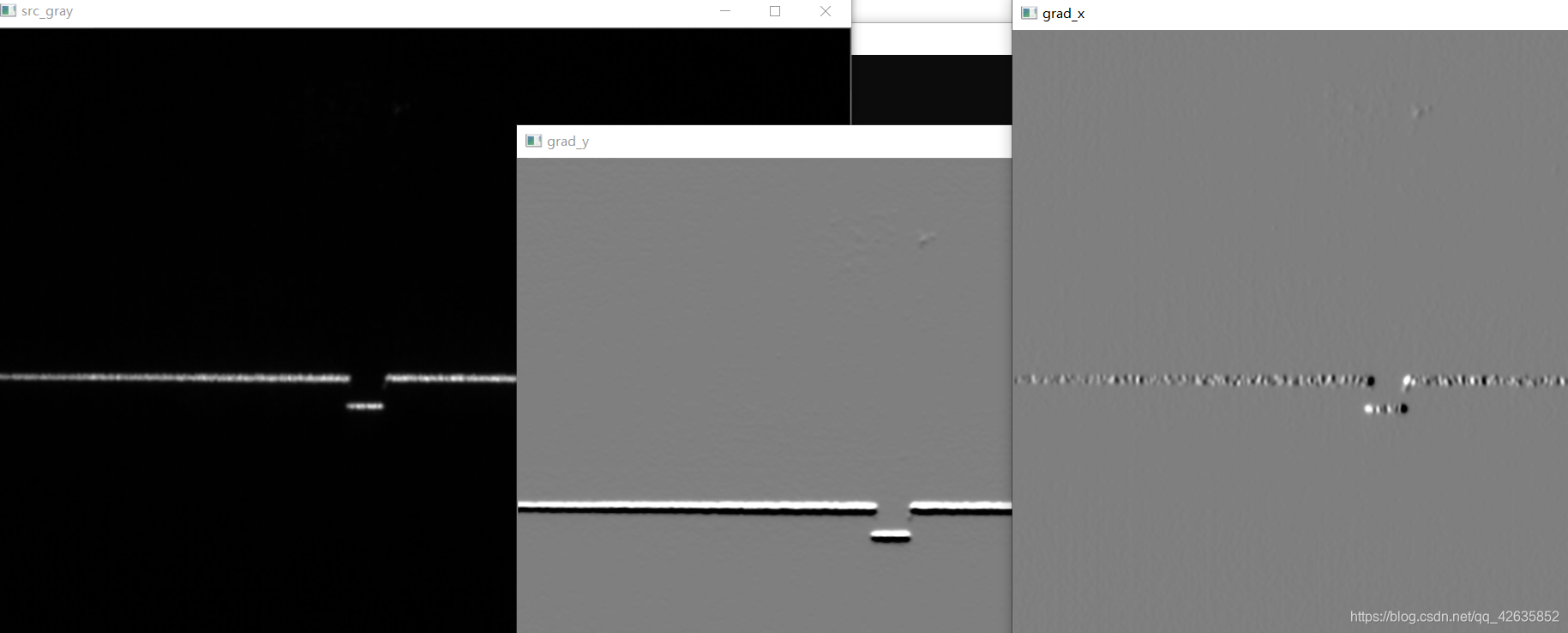

我把x和y求导的图像结果输出看了看，内核3阶的时候一片灰，改成5就能看出轮廓了，改成7就很明显，但是它们合成之后的图像就一团糟了

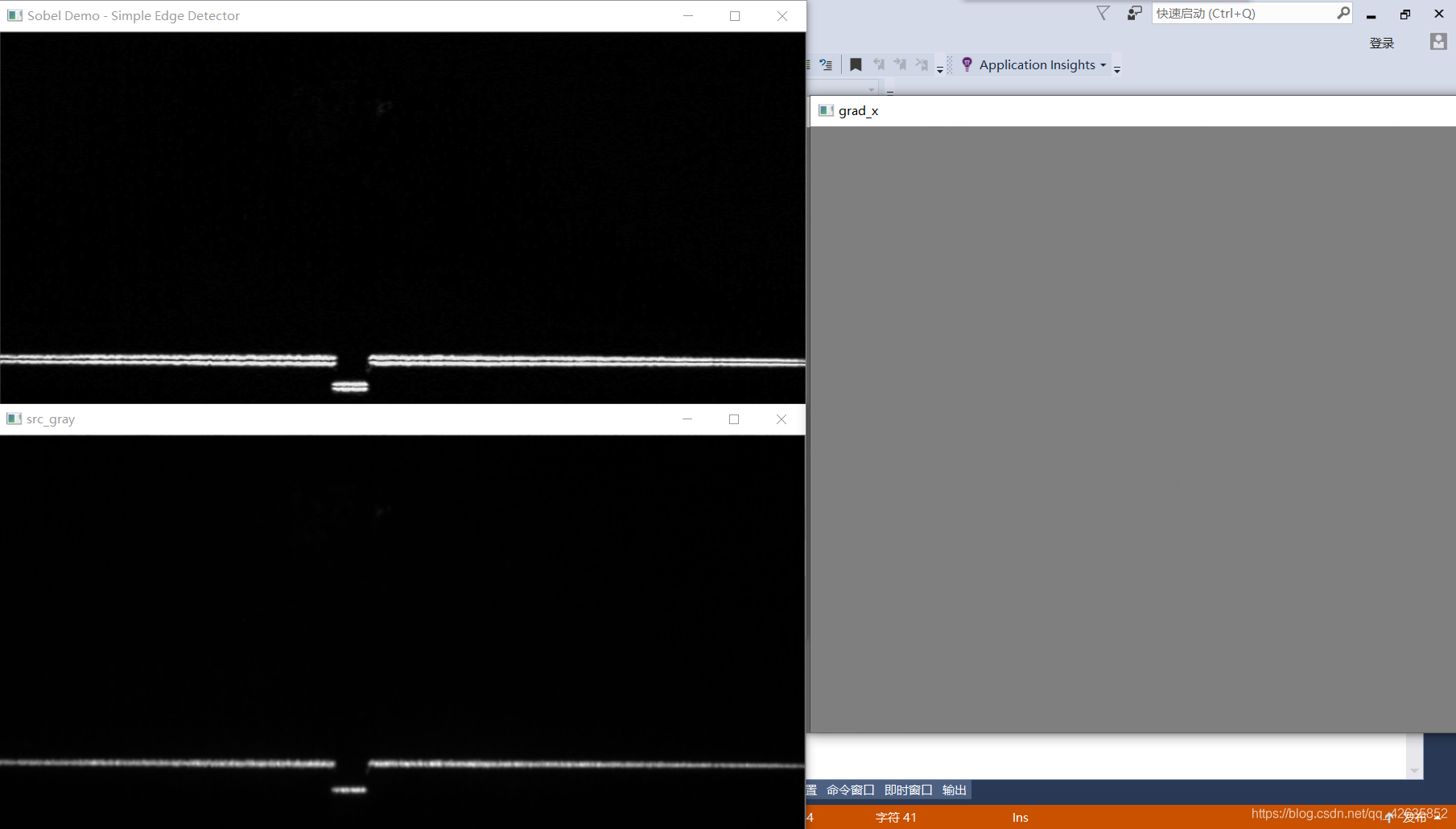

这个是7阶的时候的，合成的就不放了，晚上会做恶梦。。。

另外程序里

cpp 复制代码

addWeighted(abs_grad_x, 0.5, abs_grad_y, 0.5, 0, grad);

这个是合成的语句，两个0.5是比重，我试了grad_x用三阶，占比0.9 grad_y用七阶，占比0.1 合成图像正常。

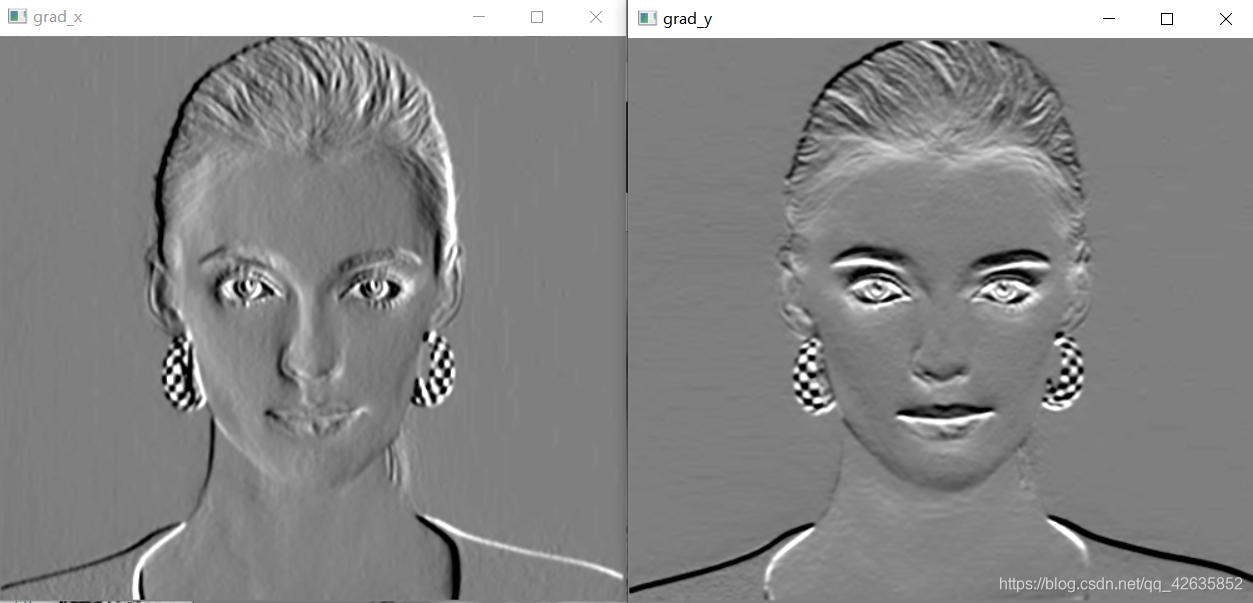

话说下面这个图像可能更能明白点那个梯度图的黑白的意思

拆台

Canny算法仍然是图像边缘检测算法中最经典、先进的算法之一。相比Sobel、Prewitt等算子，Canny算法更为优异
