森利威尔SL7140|2.5–24V 宽压 / 10mA–2A / PWM 调光 线性 LED 恒流驱动

SL7140 是一款集成 30V 功率管的高性能线性 LED 恒流驱动芯片,凭借宽电压适配、精准电流控制、低功耗与高可靠性特性,成为中低功率 LED 照明驱动场景的优选方案,可满足便携式、车载、家用等多领域稳定照明需求。

一、核心概况

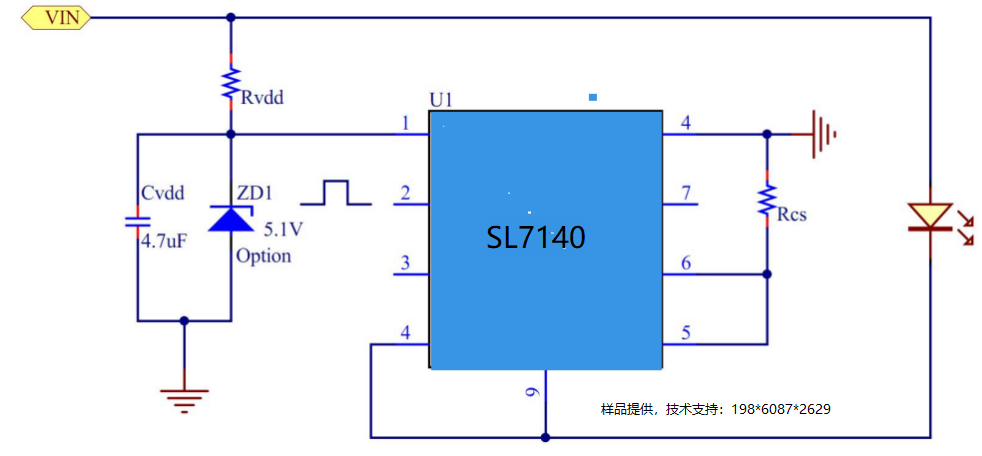

芯片采用线性降压恒流架构,基础供电电压覆盖 2.5V-6V,通过扩压电路可将输入电压最高拓展至 24V,兼容低压电池与高压母线供电;内置功率管与完整保护逻辑,外围极简即可实现稳定恒流输出,无需复杂补偿网络与功率电感,大幅降低设计复杂度与 BOM 成本。

二、核心优势与技术特点

1. 宽压兼容,适配多元供电

基础 VDD 电压 2.5V-6V,覆盖干电池、锂电池等低压供电场景;扩压后支持最高 24V 输入,适配车载、工业等高压环境,单芯片满足多场景供电需求,无需额外升压 / 降压电路。

2. 大电流可调,恒流精度优异

输出电流范围 10mA-2000mA,覆盖小功率指示灯到大功率照明模块;电流控制精度高,输出稳定性强,确保 LED 亮度均匀无频闪,延长光源使用寿命。

3. 低静态功耗,续航表现突出

静态电流仅 60μA,待机功耗极低,完美适配电池供电的便携式设备,有效降低待机损耗,大幅提升设备续航时长,解决移动照明续航痛点。

4. PWM 智能调光,光效控制灵活

支持最高 10KHz PWM 调光,通过 DIM 引脚可实现 0-100% 亮度线性调节,调光线性度优异,满足氛围照明、智能调光等精细化光效控制需求。

5. 高集成功率管,导通损耗更低

内置 30V 耐压、低导通内阻功率管,简化电路设计的同时,有效降低导通损耗,提升电路效率,适配长时间连续工作场景。

6. 多重保护,可靠性拉满

内置过热保护机制,芯片温度达标后自动降低输出电流,避免过热损坏;搭配 ESOP8 封装与专用散热焊盘,散热性能优异,保障长期稳定运行,降低故障风险。

三、典型应用场景

  • 移动照明:LED 手电筒、头灯、露营灯等电池供电设备,低功耗与宽压特性提升续航与适配性。
  • 车载照明:摩托车灯、汽车内饰灯、转向灯等,高压适配与高可靠性满足车载严苛环境要求。
  • 家用 / 桌面照明:LED 台灯、小夜灯、橱柜灯,简洁电路与无频闪特性打造舒适照明体验。
  • 通用线性照明:LED 灯条、指示灯、装饰灯,大电流与调光能力适配多样化照明设计。
