STM32F103C8TC使用ST-Link下载

一、接线

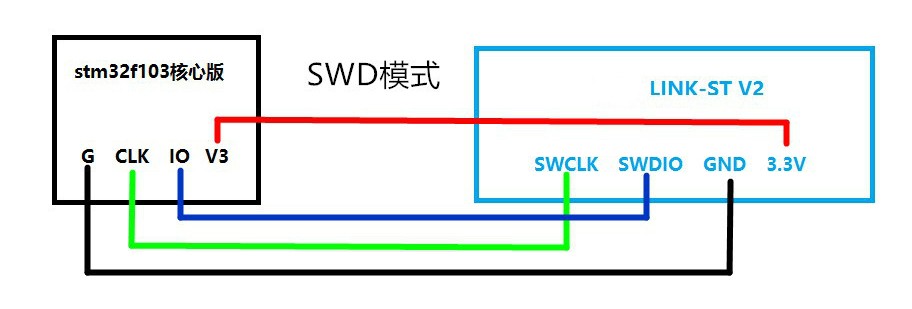

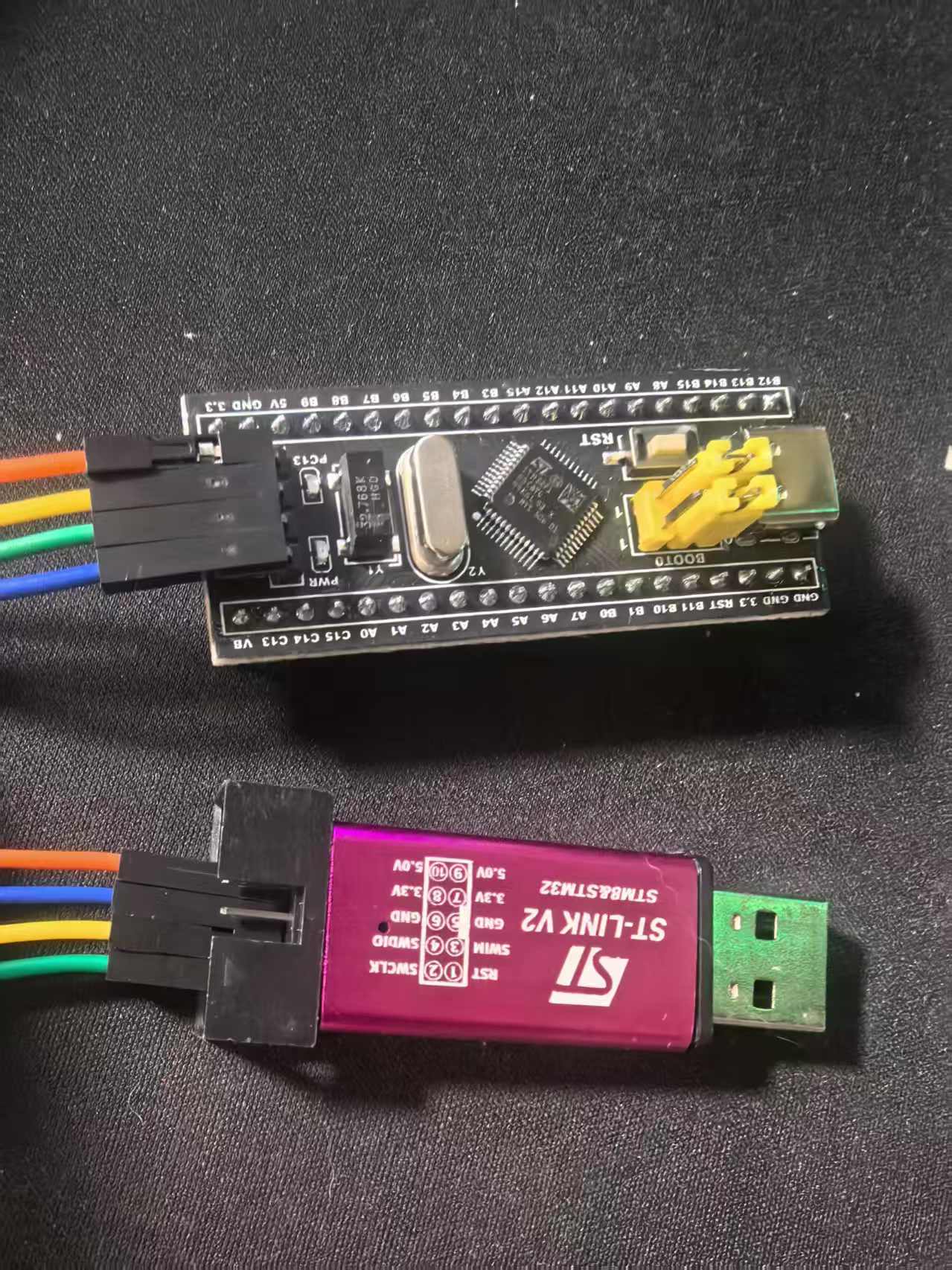

STM32F103C8T6开发板与ST-LINK V2 SWD烧录接线:

二、安装驱动

参考资料:

E:\嵌入式资料\硬件模块资料\6.ST-LINK V2资料\STLINK下载器\ST-LINK+V2使用说明.pdf

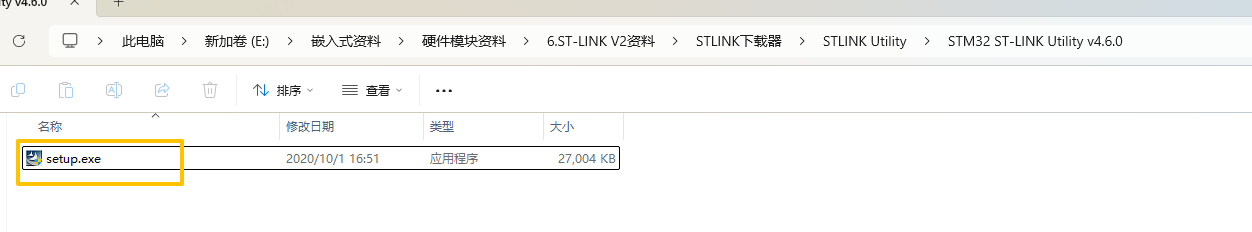

1.双击安装:

2.选择默认路径安装,有弹框时选择继续安装。

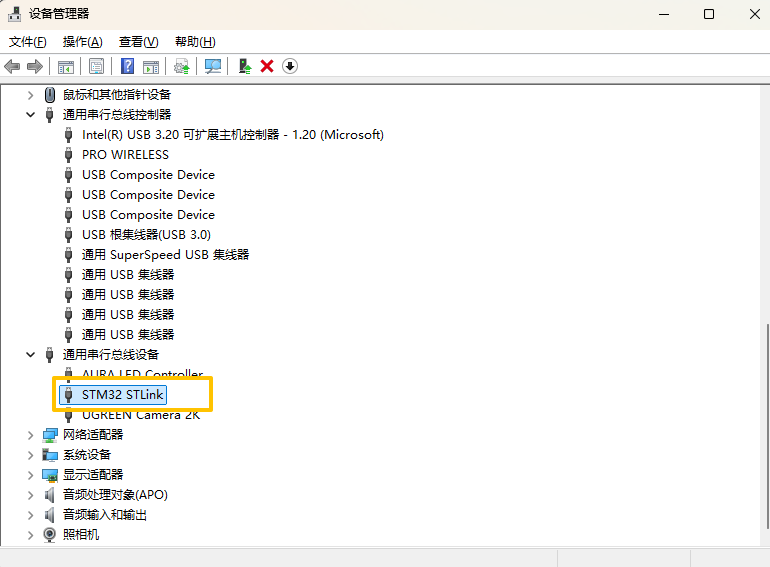

3.电脑插入ST-LINK V2,打开设备管理器(Win11):

能识别到如下STM32 STLink,则表示驱动安装ok了。

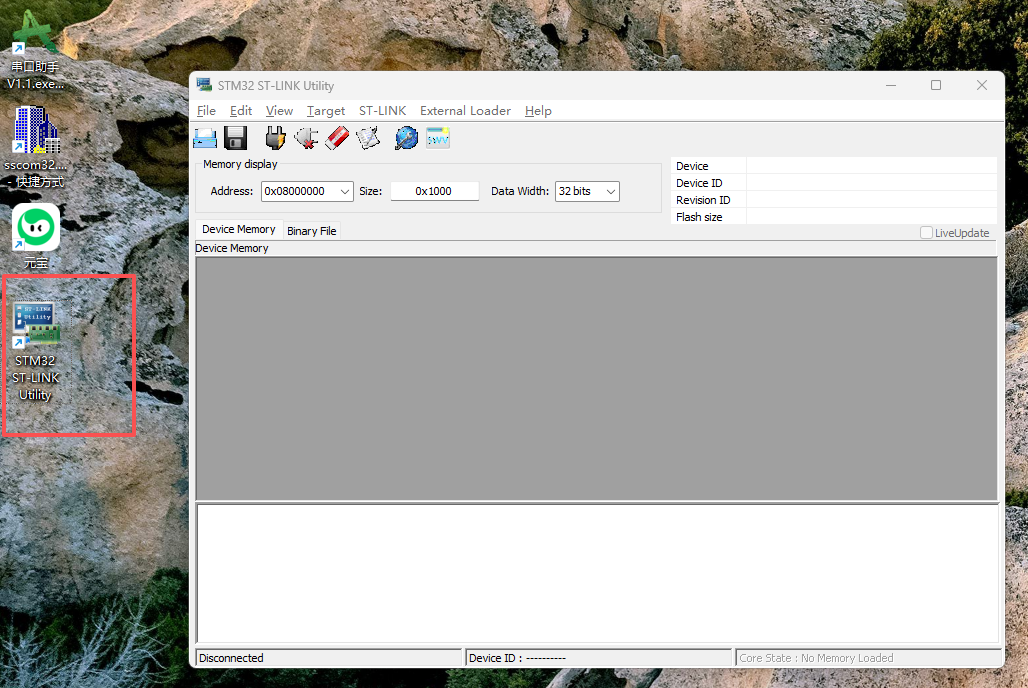

4.安装完毕同时会在桌面生成如下图标:

三、在Keil5中进行配置和烧录

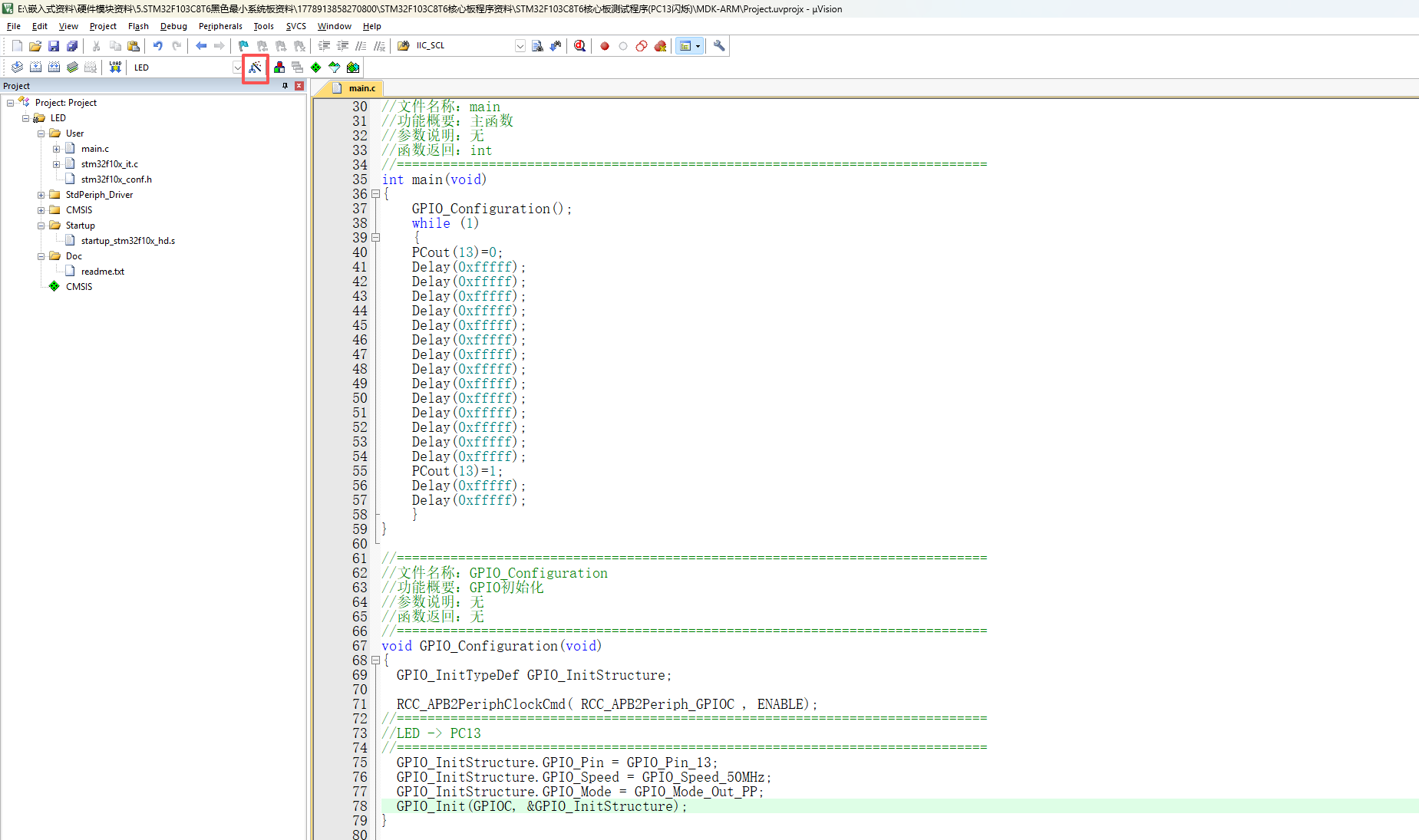

1.点击"魔术棒"

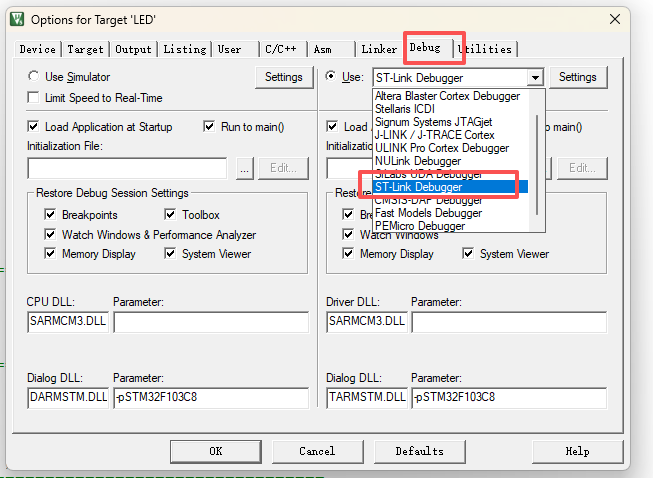

2.选择如下:

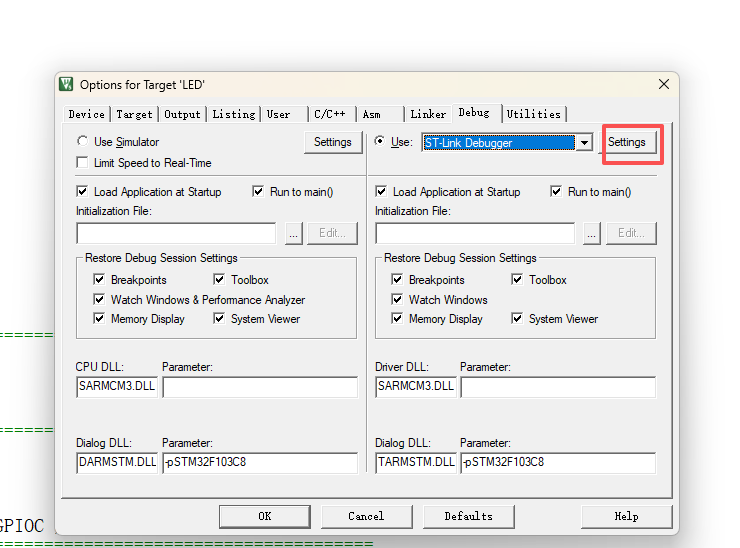

3.点击"Settings"

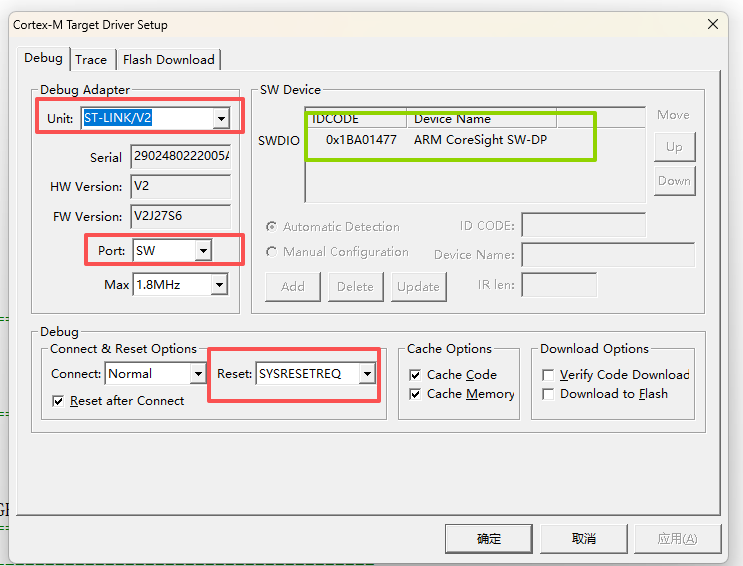

4.配置如下:

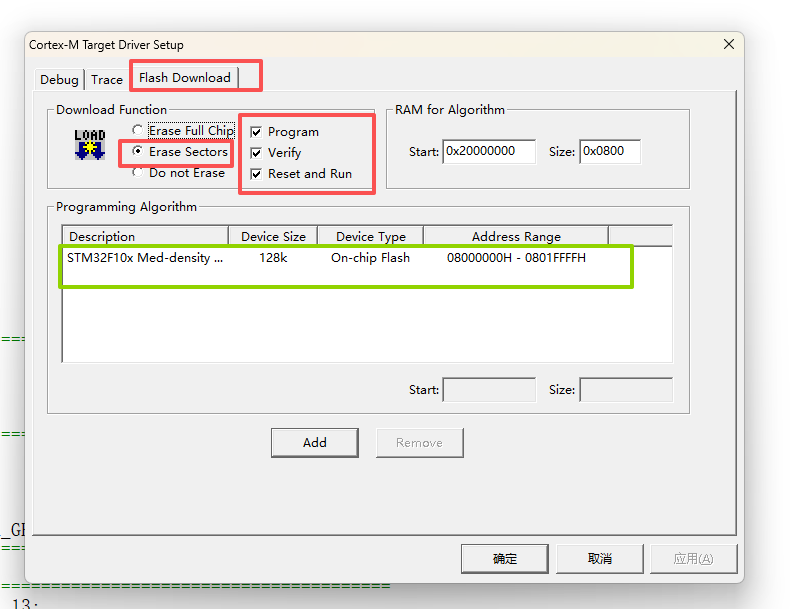

5.Flash Download配置如下:

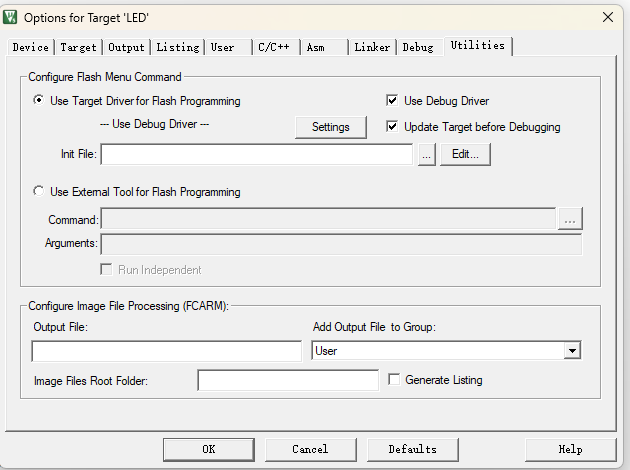

6.Keil V5.14 在"Utilities"这一栏可以不用配置:

7.点击"OK",退出。

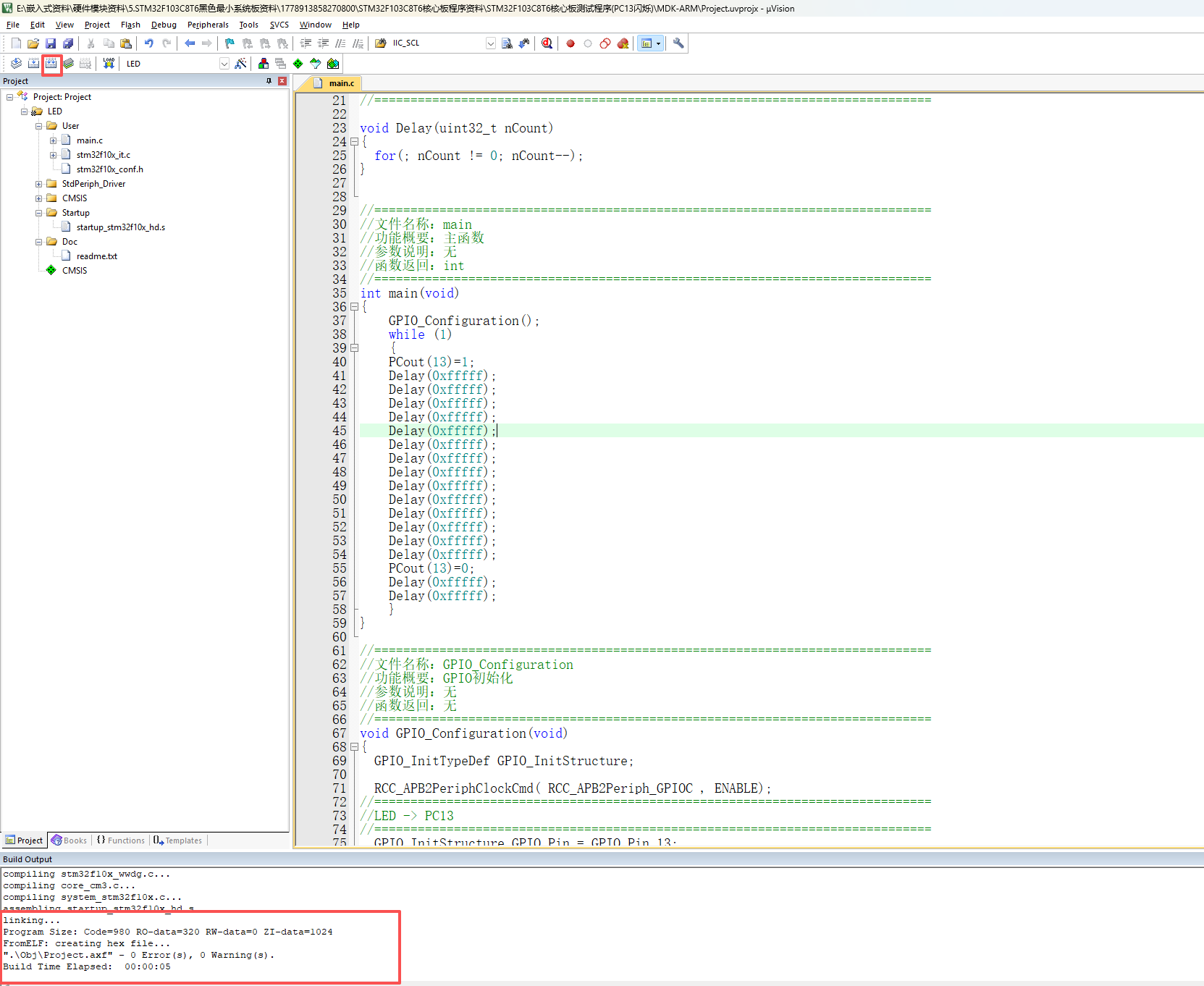

8.打开一个STM32F103C8的工程,点击编译:

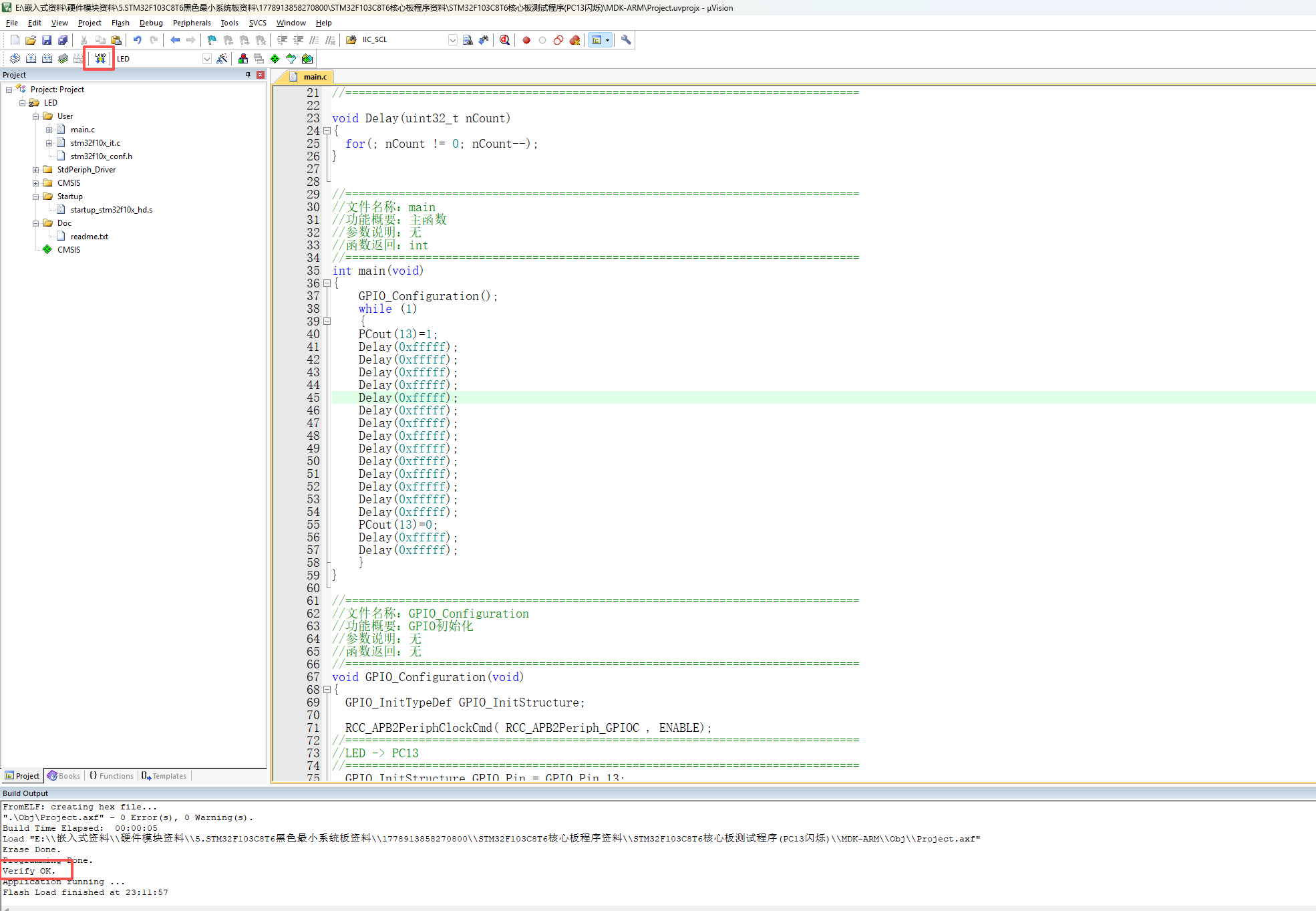

9.点击烧录(如下表示烧录成功):

10.OK, 我们看到PC13对应LED闪烁,完成。
