IP2363至为芯支持C口快充的30W多串锂电池升降压充电芯片

英集芯IP2363是一款适用于电动工具、智能家居、蓝牙音箱的多串大功率电池充电管理芯片,集成PD3.0、DP&DM等大部分主流快充协议,最大充电功率30W,输入电压范围5V-20V,支持2到5节锂电池串联,兼容三元锂与磷酸铁锂电池。内置同步升降压转换器,开关频率400kHz,外置4颗NMOS,可自动调节输出,为电池组提供稳定充电电流。芯片集成多路检测与保护功能,并通过I2C接口支持数据监控,采用小巧的QFN32封装,体积小巧,便于集成到各类设备中。

一、从专用走向通用:一款芯片突破充电壁垒

长期以来,采用多串锂电池供电的设备(如电动工具、便携音箱等)普遍面临一个痛点:必须配备专用的充电器。消费者不仅需要额外携带笨重的充电配件,还无法与现代的PD充电器兼容,使用体验大打折扣。

英集芯IP2363的出现,精准地击中了这一行业痛点。这款芯片专为多串锂电池充电设计,内置PD3.0及DP&DM输入快充协议,搭配通用的PD充电器即可直接为电池组充电,有望改变锂电池设备长期"一机一充"的局面。这一设计思路不仅省去了专用充电器的制造和认证成本,降低了产品的整体售价,也减小了包装体积,对消费者和厂商而言都是双赢之举。

二、核心规格:30W快充与多串灵活配置

在技术参数层面,IP2363交出了一份颇具竞争力的答卷。该芯片支持2至5节锂电池串联充电,充电功率可达30W,覆盖了手持电动工具及便携设备的主流电压范围。用户可通过外接电阻灵活设置电池串联节数,同时支持三元锂电池(4.20V)和磷酸铁锂电池(3.65V),适配多种电池类型与设备电压需求。

在输入兼容性方面,IP2363支持5V至20V的宽电压输入范围,能够与市面上绝大多数PD快充适配器配合使用。更值得一提的是,芯片集成BUCK-BOOST同步升降压转换器并内置功率NMOS驱动,使得无论在输入电压低于、等于还是高于电池组电压的情况下,芯片都能自动将输入电压转换为适合的电压为电池组充电,实现了输入电压全兼容。

三、智能管理:精准监测与多重护航

充电管理的智能化和安全性,是IP2363的另一大亮点。芯片内置了IC温度、电池NTC温度和输入电压控制检测环路,能够根据识别到的充电器功率智能调节充电电流,使充电过程保持在安全高效的区间内。

在测量精度方面,IP2363内置14bit高精度ADC,可精确测量输入电压、输入电流、电池电压及电池电流等关键参数,用户可通过I2C接口实时获取充电数据,便于系统级的监控与调整。

安全保护机制同样是IP2363的重要配置。芯片集成了输入过压/欠压保护、电池过充/过流保护、IC过温保护及电池NTC温度保护等多重防护措施,有效保障充电过程安全可靠。此外,芯片的ESD防护能力达4KV,输入引脚耐压达30V,足以应对复杂多变的工作环境。

在功耗表现上,IP2363同样可圈可点。断开充电器后,芯片自动进入低功耗模式,待机电流低至5μA,显著延长了电池的休眠续航时间;一旦插入充电器,芯片又能自动唤醒恢复充电,兼顾了节能与便捷。

四、高集成设计:简化系统BOM,降低开发门槛

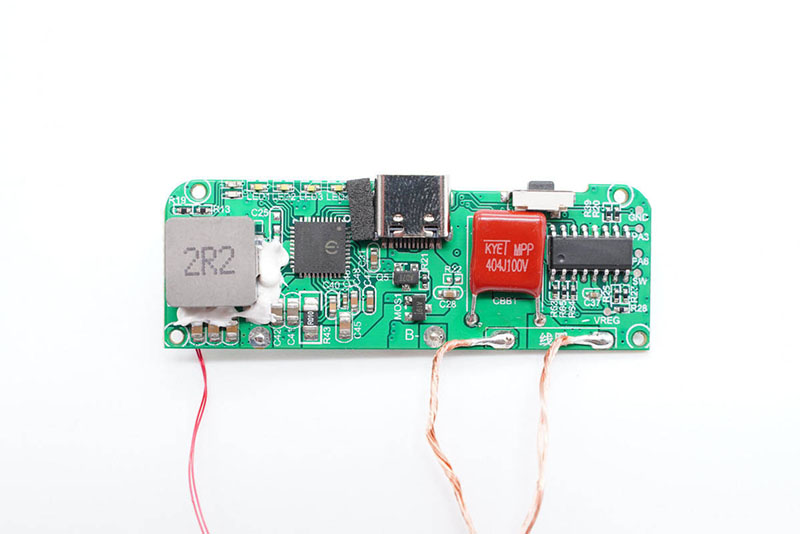

从应用实现的角度来看,IP2363的高集成度设计有效降低了方案开发的复杂度。芯片内部集成了快充取电功能、电池充电管理和同步升降压控制器,无需外置协议芯片即可实现完整功能。仅需搭配同步升降压MOS管、电感及少数电容电阻元器件,即可构成完整的电池组内置充电电路。

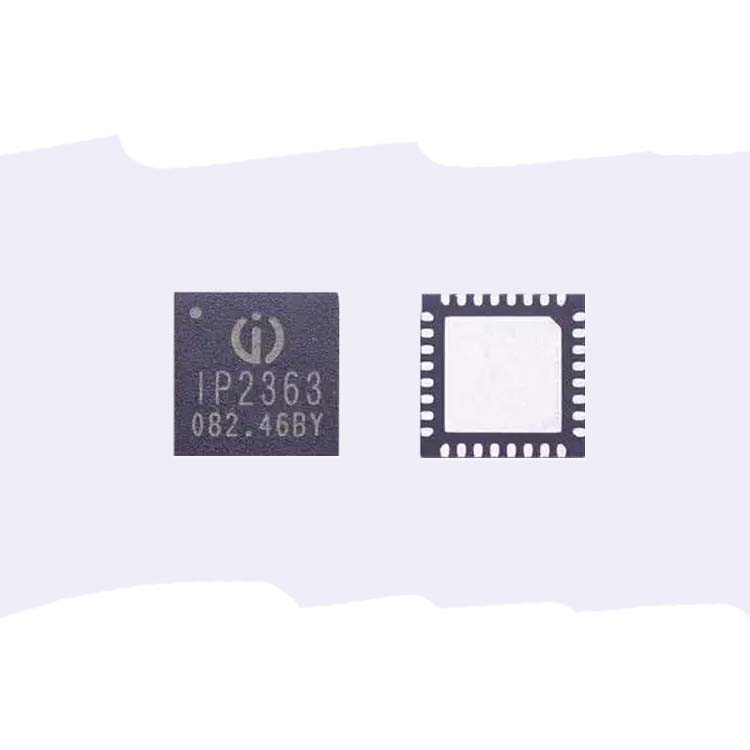

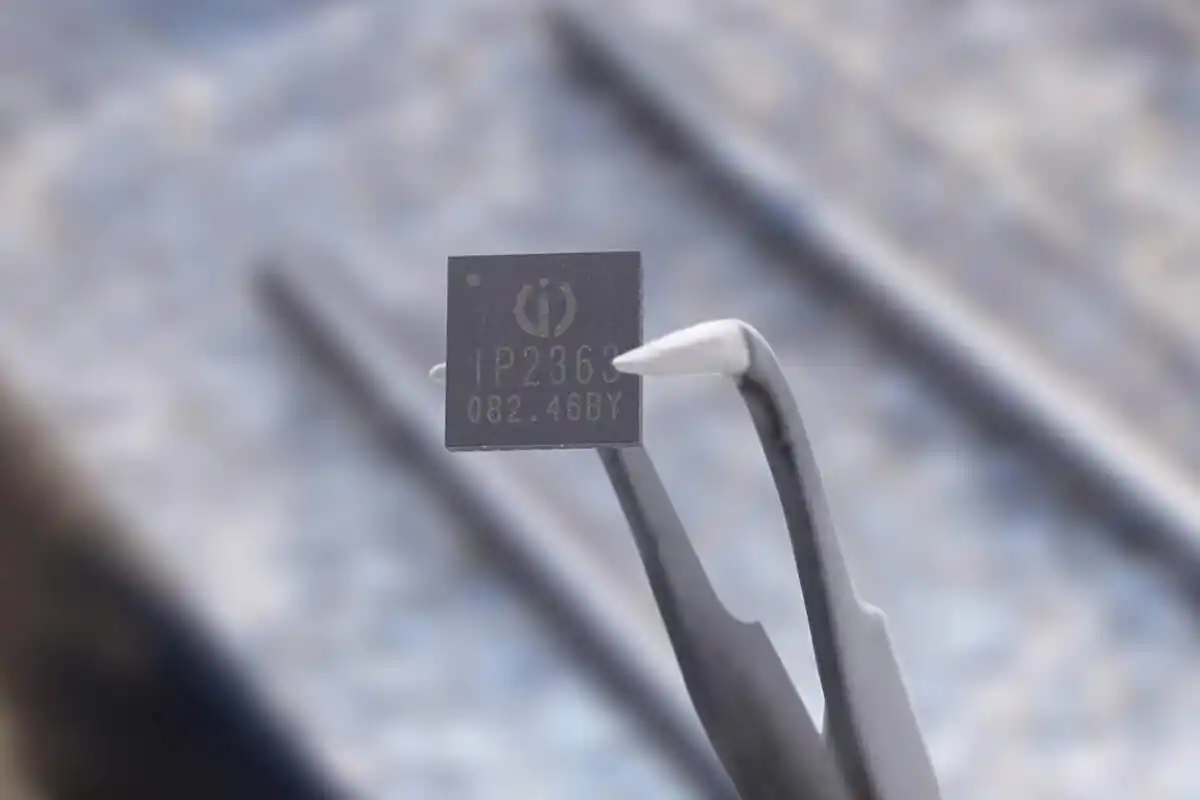

芯片采用QFN32(5mm×5mm)封装,体积小巧、便于集成,对于空间有限的便携设备而言是一大优势。同时,IP2363支持两个LED充电指示灯,可直观显示充电状态,进一步提升了终端设备的人机交互体验。

五、场景覆盖:从电动工具到储能电源

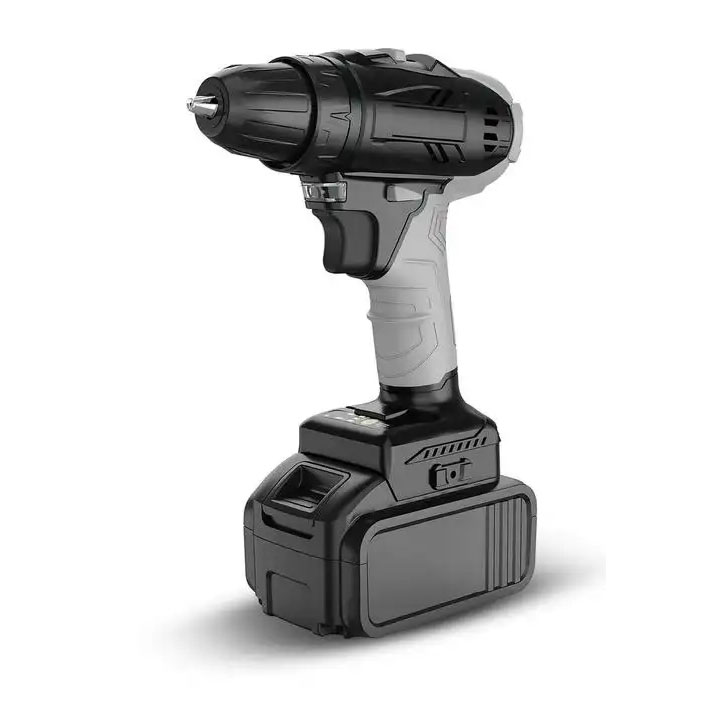

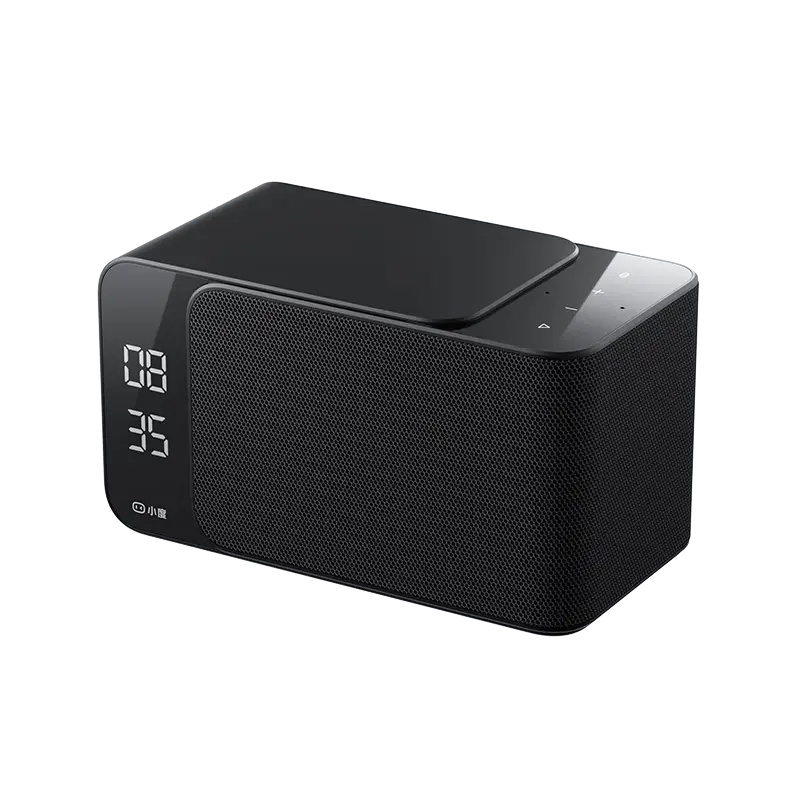

得益于宽电压兼容、高集成度和灵活配置等特性,IP2363的应用场景相当广泛。在电动工具领域,IP2363可直接集成于电池包内部,配合PD充电器实现快速补电,大幅提升工作效率。在储能电源和应急电源领域,该芯片为大功率锂电池组提供了高效、安全的充电管理保障,助力设备在关键时刻电力不断。便携音箱同样是IP2363的重要落地场景------知名品牌小米Sound Party蓝牙音箱已率先采用IP2363作为电源管理芯片,支持PD3.0快充输入,充电功率可达30W,体现了其方案的成熟度与可靠性。此外,该芯片在医疗设备、户外电源等领域的应用潜力同样值得期待。

结语:快充时代的出色选择

综上所述,英集芯IP2363是一款功能全面、性能均衡的多串锂电池充电管理芯片。它以30W大功率快充为核心,融合快充协议、升降压转换与智能充电管理于一体,以小封装、高集成的设计理念赋能便携设备厂商,推动多串锂电池设备从"专用充电器时代"大步迈向"通用PD快充时代"。对于正在寻求高效、安全、便携的锂电池充电方案的开发者而言,IP2363是一个值得关注和深入评估的解决方案。
