在汽车电子领域，UDS（统一诊断服务）协议栈的测试用例质量直接关系到整车厂的下线检测效率与售后诊断能力。如何系统性地评审一套UDS测试用例，发现覆盖盲区、逻辑缺陷和自动化短板，是测试工程师和评审者面临的重要课题。本文提炼一套通用评审方法论，并以BMS（电池管理系统）产品为例，展示如何从测试框架、覆盖度、数据验证、负响应码、控制逻辑等维度进行深度评审，希望能为同行提供可复用的实践思路。
一、评审框架设计
无论评审的是哪个ECU，都可以采用"服务 → 会话模式 → 测试场景 → 维度打标"的四级结构来组织用例和检查项：
-
服务层 ：按照UDS服务ID划分，如
$10诊断会话控制、$22按DID读数据、$2E写数据、$31例行程序等，覆盖产品实际支持的服务集合。 -
会话模式层：区分默认会话（0x01）、编程会话（0x02）、扩展会话（0x03），如有特殊模式（如开发者模式0x76）也应纳入。
-
测试场景层：每个服务×会话组合下，需覆盖正向功能、抑制肯定响应位、负响应码（NRC）、功能寻址等场景。
-
评审维度 ：通常从完整性、正确性、可追溯性、一致性、脚本自动化程度五个维度进行逐条打标（√/X/待确认）。
通过该框架，可以快速定位哪些区域已被充分测试，哪些存在系统性缺失。
二、覆盖度度量与可视化
为量化评审结果，建议计算每个服务的"完成度" = 已通过测试的场景数 ÷ 应覆盖的总场景数。例如：
| 服务 | 已完成 | 完成度 | 典型发现 |
|---|---|---|---|
| $10 诊断会话 | 22 | 78.6% | 特殊子会话缺失，功能寻址未测 |
| 22/22/2E 读写数据 | 112 | 91.1% | 多数DID仅验链路，数值正确性未核实 |
| $19 读取DTC | 22 | 62.9% | 扩展会话下全部DID缺测试 |
| $31 例行程序 | 23 | 40.4% | 核心功能（如均衡控制）深度不足 |
| $2F IO控制 | 4 | 1.6% | 仅单一IO完成测试，其余空白 |

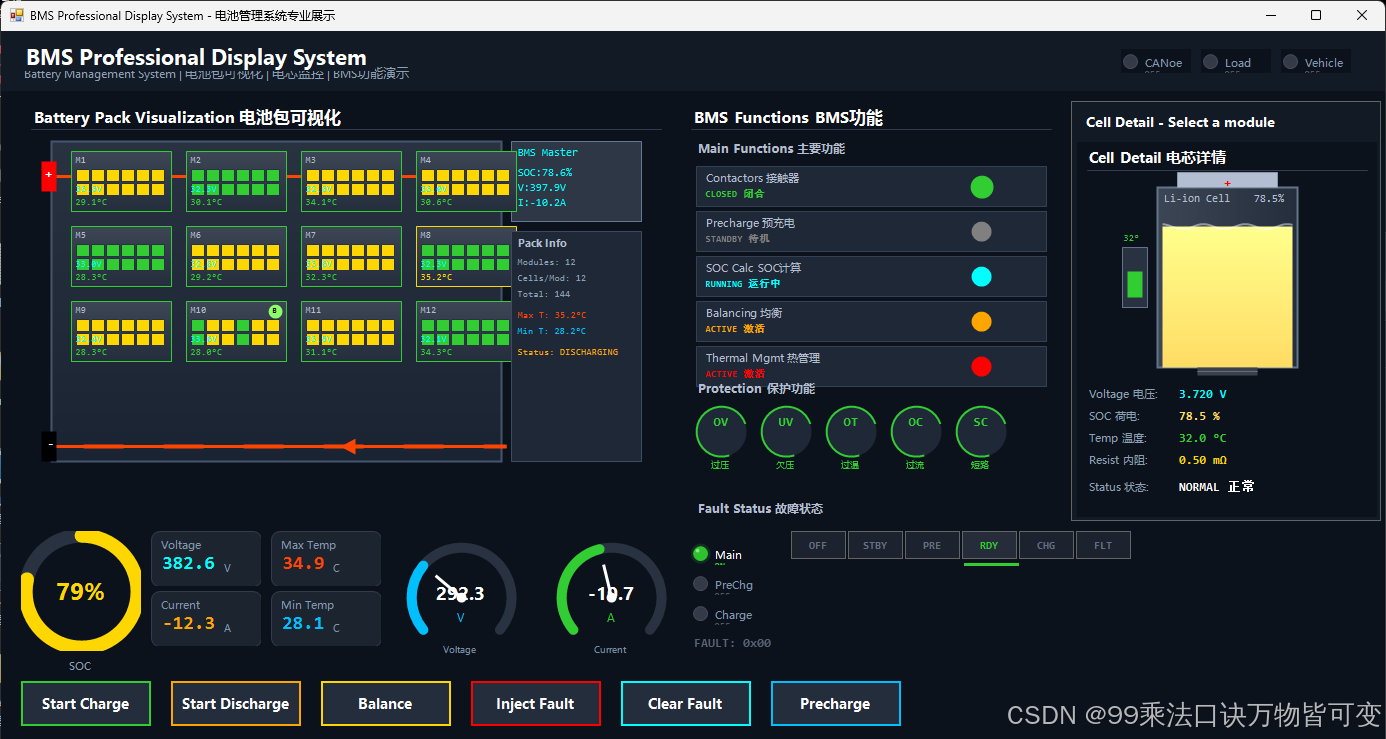

注：以BMS为例，
$22服务可能包括读取电池总压、单体电压、SOC、SOH、温度等DID；$31可能包括电芯均衡、继电器诊断等例程。
通过完成度矩阵，评审者能快速识别出"高优先级待补测服务"（如完成度<50%的2F、2F、31）与"表面完成但深度不足"的服务（如$22虽覆盖率高但数据正确性存疑）。
三、六大共性问题发现模式
从多个项目的评审中，可归纳出以下高频问题模式，评审时可作为检查单使用：
1. 功能寻址测试缺失
功能寻址（广播）用于同时向多个ECU发送请求，其响应抑制行为和副作用控制是重要验证点。多数用例仅覆盖物理寻址，功能寻址条目大量空白。
BMS示例 ：$10功能寻址下，期望只有目标节点进入会话，其余节点不应响应或产生NRC。
建议：立项初期明确功能寻址的测试策略------是复用物理寻址用例并增加地址过滤，还是建立独立的广播测试套件。
2. 扩展会话测试不充分
扩展会话常用于产线EOL或复杂诊断序列，但评审中常发现该模式下整个服务族用例为空白或仅有简单链路检查。
BMS示例 ：$19读取DTC，在扩展会话下是从应用层读还是从Bootloader读？需要验证所有支持的DID均可正常访问。
建议：按服务类型分级决策------读数据类服务至少验证关键DID链路；控制类服务（如2F、2F、31）必须验证完整业务逻辑。
3. 数据验证深度不足
许多用例仅校验"诊断正响应"或"读回非零"，未与外部激励（如真实传感器值、硬件注入值）做比对。这导致表面覆盖率极高，但实际正确性存疑。
BMS示例 ：读取总电压DID，应通过可调电源给定已知电压，验证读取值在公差范围内，而非仅判断>0。同样，读取温度DID需与NTC电阻或模拟器注入值比对。
建议：区分"链路通"与"数据正确"两类用例，后者必须引入外部参考源；对电流、电压等关键物理量定义明确的允许误差带。
4. 负响应码测试不系统
NRC（否定响应码）测试往往只测了NRC13（长度错误）和NRC31（范围超限），而忽略NRC12（子功能不支持）、NRC22（条件不满足）、NRC33（安全未解锁）、NRC24（请求序列错误）等。
BMS示例 ：$31执行电芯均衡前，若安全访问未通过，应回NRC33；若车速高于阈值，应回NRC22。若只测参数长度错误，则这些保护逻辑可能失效。
建议：建立NRC测试矩阵，为每个服务列出适用NRC清单，采用"必要条件反证法"触发（如故意不发送安全解锁，验证NRC33）。
5. 控制类服务逻辑顺序错误
对IO控制（$2F）和带有使能/禁用的数据读写，常见"先开再读"或"先关再读"顺序不当，导致无法验证默认状态或中间状态转换。
BMS示例 ：控制电池主正/主负继电器，正确逻辑应为：读初始状态→发闭合命令→读状态确认闭合→发断开命令→读状态确认断开。若省略初始读，则无法确认继电器起始位置，报告状态可能不真实。
建议 ：制定控制验证三段式模板：查询初始状态 → 执行动作 → 查询动作结果，强制用于所有开关量控制。
6. 特殊模式（开发者/产线模式）用例缺失
部分ECU设有开发者模式（0x76）或产线专用子功能，相关服务测试经常为全X。若这些模式有实际使用场景，遗漏可能造成产线停线或售后工具失效。
BMS示例 ：产线EOL模式下可能允许快速读取电池条码、写入生产日期等，需验证安全访问及其取消机制。
建议：与系统/产线工程师确认特殊模式的实际应用范围，据此决定测试深度（全功能或精简）。
四、关键决策点（评审中必须明确的争议项）
评审过程中会产生一些技术判断上的争议，需由技术和项目负责人拍板，常见决策点包括：
-
扩展会话下的测试深度：仅验证"诊断设备在线"维持，还是覆盖所有服务所有DID？
-
NRC31参数遍历范围：是否必须从0x00~0xFF全遍历？还是选取边界值（如0x00, 有效范围±1, 0xFF）即可？
-
复杂数据解析自动化：对于DTC快照、扩展数据等结构化信息，是否需要开发CAPL/Python解析脚本并纳入CI？
-
功能寻址用例复用策略：可否直接复用物理寻址用例并修改地址字节，还是必须设计独立流程？
-
数值正确性验收标准：读取电流、电压的公差带如何定义（如±1%、±5%或全范围一致）？
以上问题建议在评审启动前或进行中形成决议，避免后续返工。
五、改进路线图（分优先级行动项模板）
基于评审发现，可形成如下优先级矩阵，推荐给项目管理跟踪：
| 优先级 | 行动项 | 责任方 | 产出物 |
|---|---|---|---|
| P0 立即 | 修正控制逻辑顺序错误（统一三段式模板） | 测试开发 | 更新用例与脚本 |
| P0 立即 | 补齐P0级缺失服务（如2F、2F、31全功能） | 测试开发 | 新增用例 |
| P1 重要 | 建立功能寻址测试套件（至少覆盖10,10,22,$3E） | 测试架构 | 测试套件文档 |
| P1 重要 | 制定NRC测试矩阵并补齐所有服务缺失NRC | 测试架构 | 矩阵+用例 |
| P1 重要 | 开发关键数据解析脚本（如DTC快照、历史故障） | 工具链 | 自动化脚本 |
| P2 一般 | 提升数据验证深度：为关键DID引入外部参考激励 | 测试开发/HIL | 更新测试环境 |
| P2 一般 | 特殊模式（产线/开发者）测试范围确认与补充 | 系统+测试 | 决策记录+用例 |
| P3 优化 | NRCTest专项测试套件（覆盖全部服务适用NRC组合） | 测试架构 | 专项套件 |
六、总结
UDS测试用例评审不仅是"找漏"，更是系统性检验测试策略是否合理、测试深度是否达标的过程。通过采用标准的框架、共性问题清单和决策机制，可以显著提升评审效率与产出质量。本文提炼的六大问题模式、决策点和改进路线图，已在多个ECU项目（包括BMS）的评审中复用，证明其通用性和有效性。读者可结合自身产品调整服务清单和评价标准，建立适合自己的评审检查表。
欢迎在评论区交流：你在UDS测试评审中还遇到过哪些典型陷阱？对于数据正确性验证，你们采用的是真实传感器还是仿真信号？
