ASP7A84AS——航天级低噪声高PSRR线性稳压器

ASP7A84AS 是厦门国科安芯科技有限公司(ANSILIC)推出的一款3A 大电流、4μV(有效值)超低噪声、高电源抑制比、高精度线性稳压器 。在 3A 满载条件下,最大压差仅300mV,兼具优异的瞬态响应与可调软启动功能,是噪声敏感场景及大电流精密供电的理想选择。

该器件支持双模式输出电压配置:通过内部编程引脚可实现 0.8V 至 3.95V 固定输出 ;通过外部电阻分压网络可实现 0.8V 至 5.2V 可调输出 。采用 QFN20 封装,工作结温范围达 -55°C 至+125°C ,并具备 商业航天级抗辐照能力。

核心优势

特性 指标
超大输出电流 3A 持续输出
超低输出噪声 4μVRMS(10Hz~100kHz,VIN=1.1V,VBIAS=3V,VOUT=0.8V,IOUT=3A)
高电源抑制比 65dB @ 1kHz / 30dB @ 1MHz
极低压差 120mV(典型值)/ 300mV(最大值)@ 3A
高精度输出 ±1%(含线性调整率、负载调整率及全温度范围)
宽输入范围 1.1V ~ 6.5V(有偏置)/ 1.4V ~ 6.5V(无偏置)
航天级抗辐照 SEU ≥ 37MeV·cm²/mg;SEL ≥ 37MeV·cm²/mg;TID ≥ 100krad(Si)

应用领域

  • 商业航天

    在商业卫星、深空探测器、空间站等航天器中,电子设备需要承受太空环境中的高能粒子辐射。ASP7A84AS的抗辐照特性确保在轨通信系统的可靠运行,防止单粒子效应导致的数据错误或系统死锁。

  • 核电站

    核电站控制系统中,电子设备需要在强辐射环境下长期稳定工作。ASP7A84AS可用于核电站监测系统、安全控制系统中的低速通信接口,确保核电站运行的安全性和可靠性。

  • 工业机器人

    在核废料处理、辐射环境检测等特殊工业应用中,机器人需要在辐射环境下工作。ASP7A84AS可用于机器人控制系统中的通信接口,确保在辐射环境下的可靠通信。

  • 医疗设备

    在放射治疗、核医学成像等医疗设备中,电子设备需要抵抗辐射干扰。ASP7A84AS可用于医疗设备内部的控制通信,确保治疗的精确性和安全性。

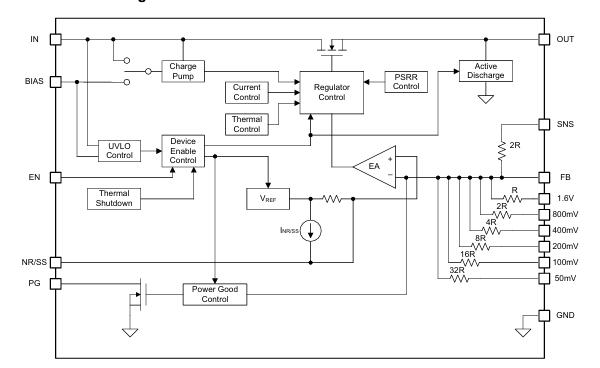

功能框图

电路设计

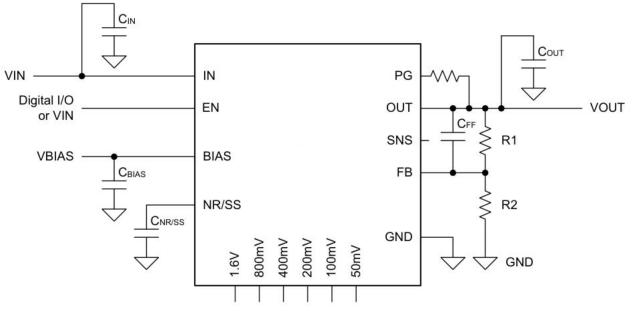

  • 可调输出模式

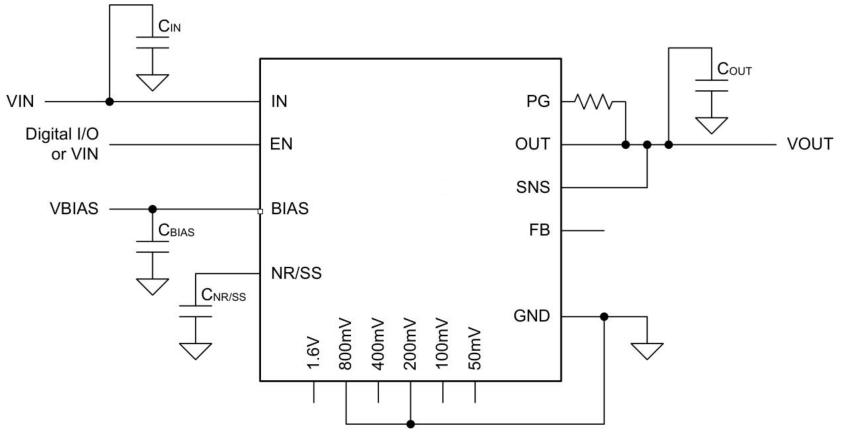

  • 固定输出模式
  • 输入/输出电容选型

ASP7A84AS适配低等效串联电阻(ESR)陶瓷电容,推荐选用X7R、X5R、COG介质陶瓷电容,确保全温度范围内电容稳定性。

输入电容:IN引脚建议接10μF及以上电容,并联0.1μF旁路电容;电容耐压需大于最大输入电压,且尽量靠近IN引脚放置。

输出电容:需接22μF及以上电容保证环路稳定,推荐选用低ESR的X7R材质47μF陶瓷电容,尽量靠近OUT引脚放置。
