MCU升级固件合并和转换工具

一、项目背景与业务价值

嵌入式固件发布经常不是单个文件交付。Boot、App、参数区、资源区可能来自不同构建链路，也可能使用 BIN、Intel HEX、Motorola S-record 等不同格式。研发或生产人员在烧录前需要把这些文件放到正确 Flash 地址上，确认没有越界、没有非预期覆盖，再生成一个可以直接交付给烧录工具的完整固件。

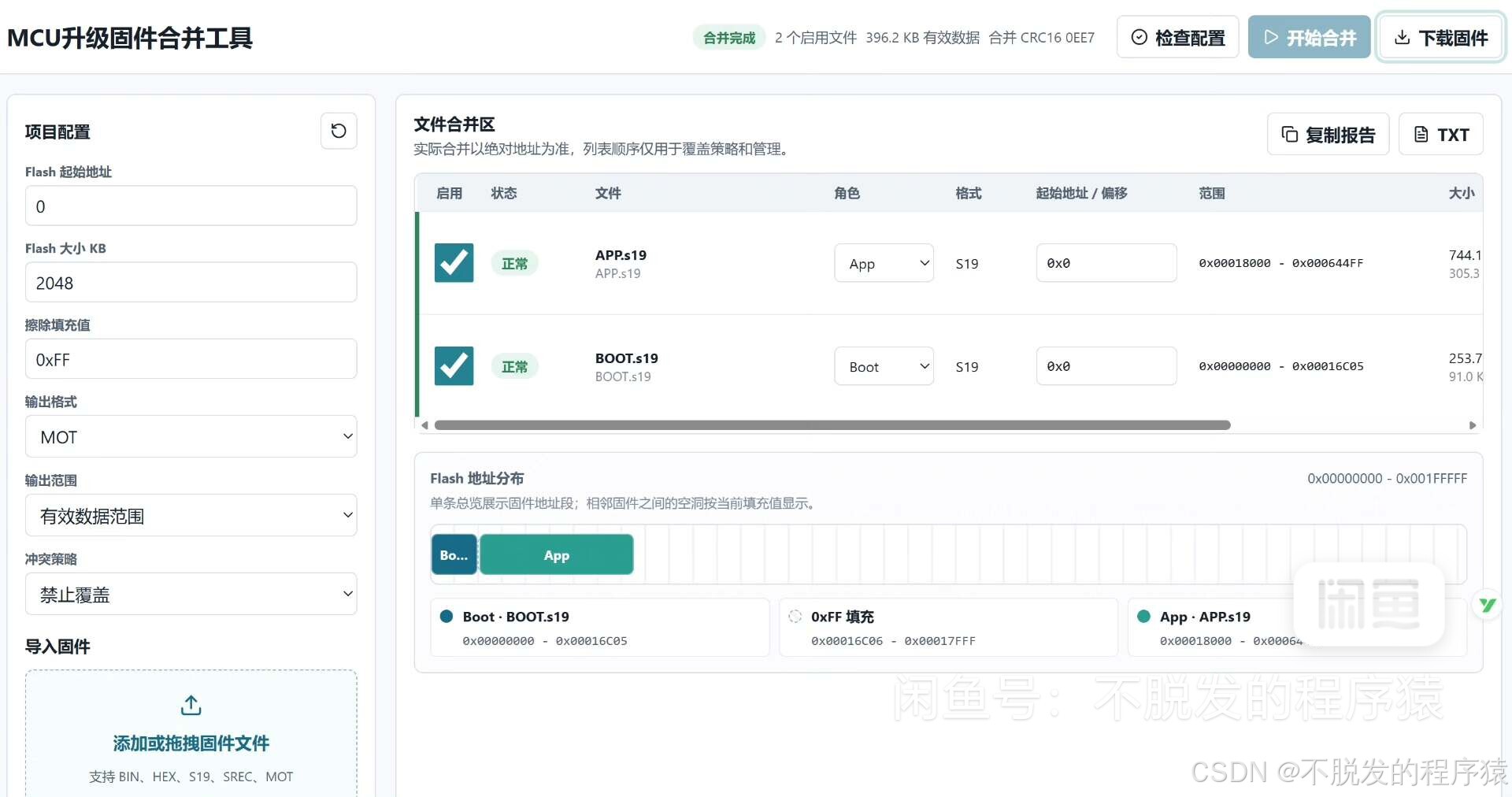

"MCU升级固件合并工具"解决的就是这条链路中的手工风险。原始需求要求支持多 Boot、多 App、多数据区文件组合，实际合并以绝对地址为准，列表顺序主要用于管理和覆盖策略。当前实现把工具收敛成一个本地浏览器静态应用：用户在页面中导入固件、配置 Flash 范围、检查地址、执行合并、下载固件和 TXT 报告，文件内容不上传到服务端。

业务痛点	手工处理方式	当前项目方案	实际收益
多个固件区间容易放错地址	靠表格和脚本手工维护起始地址	src/lib/address.ts 统一解析地址并检查 Flash 范围	地址缺失、非法、越界能在合并前暴露
HEX/S19/BIN 地址来源不同	手工判断内部地址和偏移	src/lib/parsers.ts 分格式解析为 AddressSegment	合并引擎只处理统一地址段，降低格式耦合
空洞填充值和覆盖行为不透明	合并后再用外部工具排查	src/lib/merge.ts 用填充值生成连续镜像，并记录冲突 issue	输出结果和报告能追溯
生产或售后交付需要留档	只交付固件文件	src/lib/report.ts 生成 TXT 报告	可记录输入文件、范围、CRC16 和结果

当前版本是 0.1.6，交付形态是 Vite 构建出的静态浏览器工具，不是原生 Windows/macOS/Linux 安装包。这一点直接影响"打开输出目录""写入任意本地路径"等能力：浏览器版本只能通过 Blob 下载固件和报告。

资源下载：https://download.csdn.net/download/m0_38106923/92879996

二、需求分析与业务流程

项目的 MVP 主线可以压缩成一句话：把多个已知或可解析地址的固件文件，转换为统一地址模型，完成合法性检查后输出目标固件和报告。需求拆解中明确的 P0 能力包括文件导入、地址配置与校验、固件合并、报告输出和主界面交互。

功能模块	实现说明	目标用户	当前状态
文件导入	支持点击拖拽区、键盘 Enter/Space、拖拽导入 .bin/.hex/.s19/.srec/.mot	嵌入式研发、生产烧录人员	已实现
地址配置	Flash 起始地址、大小、填充值、输出范围、冲突策略、BIN 起始地址、HEX/S19 偏移	嵌入式研发	已实现
配置检查	校验格式、地址、Flash 越界、文件重叠、无启用文件和大 Flash 警告	研发、生产、售后	已实现
固件合并	支持 BIN、HEX、S19、SREC、MOT 输出，空洞按填充值填充	生产烧录人员	已实现
合并报告	生成 TXT 报告，记录输入文件、范围、状态、CRC16、issue 和结果	生产、售后	已实现
项目保存/加载	保存工程配置和最近项目	研发	未纳入当前版本
原生安装包	桌面壳、打开输出目录、直接写本地目录	生产、售后	未纳入当前版本

业务主流程如下：
缺失
已填写或非 BIN
越界
重叠且禁止覆盖
通过或仅警告
配置 Flash 起始地址、大小、填充值
导入 BIN/HEX/S19/SREC/MOT 文件
识别格式并解析为 AddressSegment
BIN 是否有起始地址
返回 BIN_START_REQUIRED
检查 Flash 范围和文件重叠
返回 RANGE_OUT_OF_FLASH
返回 ADDRESS_OVERLAP
按输出范围创建 Uint8Array
填充空洞并写入固件段
生成 BIN/HEX/S-record 固件
生成 TXT 合并报告
浏览器下载固件和报告

异常路径并没有被隐藏到"用户自行修正"里。validateProject 会把配置错误、无启用文件、越界、冲突和大 Flash 警告统一转成 ValidationIssue，src/lib/logMessages.ts 在 ITER-006 中进一步把错误数量、错误码和具体消息写进日志。例如多个地址错误同时出现时，日志不再只显示"存在几个错误"，而是逐条列出 ADDRESS_OVERLAP、RANGE_OUT_OF_FLASH 等错误内容。

三、技术选型与环境说明

原始技术建议中出现过 Tauri + Vue + Rust、C# WPF 等桌面端方案，但实际落地时根据本机工具链和交付成本选择了 Vite + React + TypeScript。这个选择牺牲了原生文件系统能力，换来了更低的首版实现成本和更直接的构建交付方式。

层次	技术/框架	版本或配置	选型依据
前端框架	React	^19.2.3	单页工作台状态和组件拆分足够直接
构建工具	Vite	^7.3.0	静态构建产物小，预览和打包流程简单
语言	TypeScript	^5.9.3	地址、文件、校验结果和合并结果需要明确类型边界
图标	lucide-react	^0.561.0	用于按钮和状态提示
测试	Vitest	^4.0.16	覆盖解析、校验、合并、导出、报告和日志格式
后端	无	不适用	文件只在浏览器本地处理
数据库	无	不适用	当前没有持久化工程或历史记录

vite.config.ts 中的 build.outDir 指向 ../编译产物/mcu-firmware-merge-tool，说明构建结果是静态文件目录，而不是可执行安装包。package.json 的脚本也很克制：typecheck 执行 tsc --noEmit，test 执行 Vitest，build 先做类型检查再运行 Vite 构建。

四、系统整体架构设计

当前架构不是前后端分离系统，而是一个"页面工作台 + 纯函数核心模块 + 浏览器文件能力"的本地工具。UI 只负责用户交互和状态编排，固件解析、地址校验、合并、导出和报告生成都沉淀在 src/lib 下，后续如果封装 Tauri/Electron，核心模块仍有复用空间。
用户
React 单页工作台 App.tsx
浏览器 File API 读取本地文件
parsers.ts 格式识别与解析
AddressSegment 统一地址段
address.ts 项目配置与冲突校验
logMessages.ts 检查日志
addressMap.ts Flash 分布展示模型
merge.ts 合并引擎
exporters.ts BIN/HEX/S-record 输出
report.ts TXT 报告
Blob URL 下载固件
Blob URL 下载报告

架构层	主要职责	典型文件	设计要点
表现层	配置表单、导入区、文件表格、地址分布、日志和下载按钮	src/App.tsx、src/App.css	所有变更通过 markDirty 让检查结果失效
解析层	文件格式识别，BIN/HEX/S19 解析，CRC16 计算	src/lib/parsers.ts、src/lib/crc.ts	输出统一的 AddressSegment[]
校验层	Flash 配置解析、越界检查、重叠检查、性能警告	src/lib/address.ts	合并前必须通过 validateProject
合并层	创建输出镜像、填充空洞、写入固件段、生成合并 CRC16	src/lib/merge.ts	内部使用 Uint8Array
输出层	生成 BIN/HEX/S19/SREC/MOT 和 TXT 报告	src/lib/exporters.ts、src/lib/report.ts	SREC/MOT 复用 S-record 编码
测试层	核心算法和回归用例	src/lib/firmware.test.ts	覆盖最终 11 个测试

五、项目目录结构解析

正式源码目录集中在 02_完整源代码，结构很小，但职责边界比较清楚：

02_完整源代码/
├─ package.json
├─ package-lock.json
├─ tsconfig.json
├─ vite.config.ts
├─ index.html
└─ src/
   ├─ main.tsx
   ├─ App.tsx
   ├─ App.css
   ├─ index.css
   └─ lib/
      ├─ types.ts
      ├─ parsers.ts
      ├─ address.ts
      ├─ merge.ts
      ├─ exporters.ts
      ├─ report.ts
      ├─ crc.ts
      ├─ addressMap.ts
      ├─ logMessages.ts
      └─ firmware.test.ts

这套目录没有 api、router、store、server、sql 等常见业务系统目录。核心原因是当前工具没有路由页面、没有远程接口、没有数据库。App.tsx 承担页面编排和状态机角色，src/lib 承担所有可测试的领域逻辑。测试文件也放在 lib 下，说明测试重点不是组件快照，而是固件解析、地址校验、合并和输出这些不会随 UI 文案频繁变化的规则。

六、核心业务模块与流程设计

6.1 文件解析模块：把不同格式压成统一地址段

src/lib/parsers.ts 是固件输入的第一道边界。detectFormat(fileName, bytes) 先按扩展名识别 .bin/.hex/.s19/.srec/.mot，扩展名不可靠时再读取文件开头判断 : 或 S[0-9]。这一层没有直接进入合并逻辑，而是返回 FirmwareFile 上的 segments、validDataSize、crc16、status 和 issues。

BIN 的处理最简单，也最容易出错：它没有内部地址，必须由用户填写起始地址。parseBin 在 startAddressInput 为空或格式错误时返回 needs-address，并写入 BIN_START_REQUIRED。这正好对应需求中的"BIN 文件必须由用户指定起始地址"。

HEX 和 S19 的复杂度主要在记录校验。parseIntelHex 处理数据记录、EOF、扩展段地址和扩展线性地址，并检查每行 checksum；parseSrec 处理 S1/S2/S3 数据记录和 S7/S8/S9 结束记录，同样检查 count 和 checksum。两个解析器最终都调用 compactSegments 合并同一文件内连续地址段，再用 concatSegmentBytes 计算单文件 CRC16。

6.2 地址校验模块：所有错误先变成 issue

src/lib/address.ts 把地址相关规则集中处理。parseAddress 支持 0x 十六进制和十进制，并限制在 32 位地址范围；parseByte 进一步把填充值限制在 0x00 - 0xFF；parseProjectConfig 用 Flash 起始地址 + Flash 大小 - 1 计算 Flash 结束地址。

validateProject 的价值在于统一产出 ValidationIssue，而不是让 UI 在不同分支里散落错误判断。它会按顺序检查项目配置、启用文件、文件自身解析 issue、Flash 越界、大 Flash 警告和地址重叠。重叠检查时会根据 conflictPolicy 决定 issue 等级：禁止覆盖时是 error，允许后者覆盖前者时是 warning，报告仍会记录冲突区间。

6.3 合并引擎模块：先填充，再按绝对地址写入

合并核心在 src/lib/merge.ts。它不再关心输入来自 BIN、HEX 还是 S19，只消费已经通过解析和校验的 AddressSegment。输出范围由 ProjectConfig.outputRange 控制：flash 表示完整 Flash，used 表示有效数据覆盖区。

export function mergeFirmware(config: ProjectConfig, files: FirmwareFile[], validation?: ValidationResult): MergeResult {
  const parsedConfig = parseProjectConfig(config);
  const validationResult = validation ?? validateProject(config, files);
  if (validationResult.hasErrors) {
    const firstError = validationResult.issues.find((issue) => issue.level === 'error');
    throw new Error(firstError?.message ?? '配置检查未通过，无法合并');
  }

  const segments = files.filter((file) => file.enabled).flatMap((file) => file.segments);
  const usedStart = Math.min(...segments.map((segment) => segment.start));
  const usedEnd = Math.max(...segments.map((segment) => segment.end));
  const outputStart = parsedConfig.outputRange === 'flash' ? parsedConfig.flashStart : usedStart;
  const outputEnd = parsedConfig.outputRange === 'flash' ? parsedConfig.flashEnd : usedEnd;

  const image = new Uint8Array(outputEnd - outputStart + 1);
  image.fill(parsedConfig.fillValue);

  for (const segment of segments) {
    const offset = segment.start - outputStart;
    image.set(segment.bytes, offset);
  }

  return {
    image,
    start: outputStart,
    end: outputEnd,
    segments,
    issues: validationResult.issues,
    outputName: buildOutputName(parsedConfig.outputFormat),
    createdAt: new Date().toISOString(),
    crc16: calculateCrc16Ccitt(image)
  };
}

这段逻辑体现了当前项目最核心的工程判断：合并结果不是把文件简单拼接，而是先建立连续地址空间，再按绝对地址写入每个数据段。空洞区域由 fillValue 填充，默认是 0xFF。如果选择完整 Flash 输出，镜像会覆盖 flashStart 到 flashEnd；如果选择有效范围输出，则只覆盖已启用固件段的最小到最大地址。

这里的关键点是，mergeFirmware 只是消费 validation，并不会重新实现一套重叠策略。默认禁止覆盖的情况下，重叠会在校验阶段阻断合并；允许覆盖时，Uint8Array.set 的写入顺序会让后处理的段覆盖前面的段，冲突记录仍保留在 issues 中。

6.4 地址分布模块：展示模型不能等同底层记录段

地址分布在迭代中暴露过一个典型 UI 建模问题：HEX/S19 文件内部可能有多个非连续记录段，如果直接按底层 segments 显示空洞，同一个 Boot 文件内部的记录间隙会被误标成 0xFF 填充。ITER-005 将展示层独立成 src/lib/addressMap.ts，先用 buildFirmwareMapRanges(files) 按文件聚合视觉范围，再用 buildInterFirmwareFillRanges 只计算不同固件文件之间的填充区。

这个修正保留了两个事实：合并算法仍按底层地址段工作，保证输出数据精确；UI 地址分布按文件整体范围展示，避免把同一固件内部的稀疏记录解释成文件间空洞。firmware.test.ts 中的稀疏 Boot S19 场景用例，就是为这个回归风险补上的测试。

七、数据模型与持久化边界

当前项目没有数据库，数据模型全部是 TypeScript 类型和浏览器内存状态。src/lib/types.ts 是理解系统的入口。

对象	关键字段	说明
ProjectConfig	flashStart、flashSizeKb、fillValue、outputFormat、outputRange、conflictPolicy	用户在项目配置区维护的合并规则
FirmwareFile	name、format、role、enabled、rawBytes、startAddressInput、offsetInput、segments、status、crc16	页面文件表格和解析结果的统一载体
AddressSegment	fileId、fileName、role、start、end、bytes	合并引擎真正消费的数据结构
ValidationIssue	level、code、message、fileIds、start、end	校验、日志、状态徽标和报告共用的错误模型
MergeResult	image、start、end、segments、issues、outputName、crc16	合并完成后的下载和报告输入

App.tsx 通过 useState 保存 config、files、status、validation、firmwareArtifact、textReport、mergedCrc16 和 logs。这意味着页面刷新后工程状态会丢失，当前版本也没有实现项目保存/加载。这个边界符合最终交付说明中的"不包含内容"，不是遗漏的后端能力。

八、交互入口与模块协作

没有 HTTP 接口时，前后端协作章节需要换一种写法。这个项目的"接口"是 UI 事件和 src/lib 纯函数之间的调用约定。

用户动作	App.tsx 入口	核心模块	结果
点击或拖拽导入文件	addFiles、handleFileChange、handleDrop	createFirmwareFile、detectFormat	新增 FirmwareFile，状态变为 dirty
修改 Flash 或文件配置	updateConfig、updateFile	暂不调用核心算法	清空旧校验、旧下载和旧 CRC16
检查配置	checkConfig	parseFirmwareFile、validateProject、buildTextReport	状态进入 blocked 或 ready
开始合并	startMerge	mergeFirmware、buildFirmwareArtifact、buildTextReport	状态进入 done，生成下载对象
下载固件或报告	downloadArtifact、downloadTextReport	artifactToBlob	浏览器触发下载

这种边界的好处是核心逻辑不依赖 React DOM。解析器、校验器、合并器、导出器和报告生成器都可以在 Vitest 中直接调用，这也是当前测试能覆盖核心算法而不需要浏览器自动化的原因。

九、关键技术点与实现难点

9.1 HEX/S19 校验不是格式识别那么简单

格式识别只解决"用哪个解析器"的问题，不能保证文件内容可靠。Intel HEX 每行都需要检查记录长度、记录类型、地址、数据和校验和；Motorola S-record 还要检查 count 字段和结束记录。parseIntelHex 对缺少 EOF 的文件直接报错，parseSrec 对缺少 S7/S8/S9 结束记录也会报错。这样做会让部分非标准文件更早暴露，但换来的是合并前的确定性。

9.2 地址冲突策略要同时影响校验和报告

需求允许"默认禁止覆盖，也可允许后面的文件覆盖前面的文件"。代码没有把覆盖策略藏在合并阶段，而是在 validateProject 中把重叠 issue 标成 error 或 warning。这样 UI、日志、报告和合并按钮能共享同一个判断结果：error 阻断合并，warning 允许合并但保留记录。

9.3 CRC16 是交付口径，不是泛化校验框架

当前 CRC16 采用 CRC-16/CCITT-FALSE：初值 0xFFFF，多项式 0x1021。src/lib/crc.ts 提供 calculateCrc16Ccitt 和 formatCrc16，单文件 CRC16 在解析后计算，合并文件 CRC16 在 mergeFirmware 生成完整镜像后计算。最终交付说明也明确了这个变体假设，避免和其他工具的 CRC16 口径混淆。

9.4 日志明细直接影响排障效率

ITER-006 的修改看似只是文案，但它改善的是排障链路。buildValidationFailureLog 会筛出 error，并输出"错误编号 + 错误码 + 消息"；buildValidationWarningLog 同样处理 warning。对于地址冲突、越界、无启用文件这类可能同时出现的问题，用户不需要逐行点开表格才能知道哪里失败。

十、安全性、性能与稳定性设计

安全方面，当前工具只处理用户主动选择的本地文件，不上传、不执行固件内容，也没有远程 API。页脚外部链接使用 target="_blank" 和 rel="noreferrer"。由于没有后端和数据库，传统的认证、授权、SQL 注入、会话管理在当前版本不适用。

性能方面，合并阶段使用 Uint8Array 创建连续镜像，典型 2 MB Flash 可以在浏览器内完成。validateProject 在 Flash 大小超过 16 MB 时会返回 FLASH_SIZE_LARGE warning，提醒用户浏览器内存占用可能较高。地址分布图也没有逐字节渲染，而是渲染固件段和填充区摘要。

稳定性主要靠三层防线：解析阶段阻断格式错误，校验阶段阻断越界和默认冲突，合并阶段再次检查输出范围。UI 上任何配置、地址、文件启用状态变化都会调用 markDirty，清空旧的校验结果、下载对象、报告和合并 CRC16，避免用户拿旧结果继续操作。

十一、工程化实践与开发规范

项目的工程化重点不在大型框架，而在边界清楚和可验证。

工程措施	证据	作用
TypeScript 严格模式	tsconfig.json 中 strict: true、noEmit: true	避免地址、文件状态和输出类型混用
构建前类型检查	package.json 中 build: tsc --noEmit && vite build	构建产物前先阻断类型错误
纯函数核心模块	src/lib/*.ts	解析、校验、合并、导出可脱离 UI 测试
依赖审计	交付记录中 npm.cmd audit --audit-level=moderate 通过	控制前端依赖风险
单元测试防回归	src/lib/firmware.test.ts	覆盖解析、重叠、填充、CRC16、输出编码、报告、地址分布和日志

在 Windows PowerShell 环境中，资料记录了一个实际约束：直接执行 npm.ps1 会受策略限制，因此命令统一使用 npm.cmd。这不是业务功能，但会影响交付后的复现路径，最终运行说明也采用了 npm.cmd install、npm.cmd run typecheck、npm.cmd test -- --run、npm.cmd run build 和 npm.cmd run preview -- --port 4173。

十二、项目运行、部署与发布

本地源码运行方式：

npm.cmd install
npm.cmd run typecheck
npm.cmd test -- --run
npm.cmd run build
npm.cmd run preview -- --port 4173

访问地址：

http://127.0.0.1:4173

正式构建产物位于 03_正式构建产物/mcu-firmware-merge-tool/，包含 index.html、构建后的 CSS 和 JS 文件。由于产物是静态浏览器应用，部署方式可以是本地静态服务、Vite preview，或后续再封装进桌面壳。当前版本不能承诺"直接打开输出目录"，下载行为受浏览器策略控制。

十三、测试策略与质量保障

测试重点放在最容易影响固件正确性的核心算法上，而不是只验证页面是否渲染。

测试场景	覆盖点	证据
Intel HEX 解析	扩展线性地址、checksum、EOF	parses Intel HEX with extended linear address and checksum
S-record 解析	S3 数据、结束记录、checksum	parses Motorola S-record S3 data
BIN 地址缺失	BIN_START_REQUIRED	requires a start address for BIN files
地址重叠	ADDRESS_OVERLAP	detects overlapping enabled files
空洞填充	非连续文件合并后填充 0xFF	merges non-contiguous files and fills gaps
CRC16	CRC-16/CCITT-FALSE 标准样例	123456789 -> 29B1
输出编码	Intel HEX 和 S-record 输出格式	encodes merged output as HEX and S-record aliases
报告	输入文件、CRC16、合并结果	builds a traceable text report
地址分布	同一固件稀疏记录聚合	groups sparse records from the same firmware before showing fill ranges
日志	多错误、多警告明细	includes concrete validation error contents in failure logs

最终交付记录显示，ITER-006 后 npm.cmd test -- --run 通过 1 个测试文件、11 个测试；npm.cmd run typecheck、npm.cmd run build、npm.cmd audit --audit-level=moderate 均通过。本地浏览器预览检查覆盖了页面标题、日志区、地址分布空态、作者信息和控制台错误 0。

剩余风险也比较明确：没有使用客户真实固件在浏览器中做完整上传下载回归；S19/HEX 厂商私有扩展记录可能需要后续样本驱动迭代；超大 Flash 场景目前是 warning 提醒，还没有分段输出实现。

十四、源码阅读路径建议

阅读这个项目可以按业务链路走，而不是从 CSS 或入口文件平均展开：
package.json / vite.config.ts
types.ts
parsers.ts
address.ts
merge.ts
exporters.ts / report.ts
App.tsx
firmware.test.ts

先看 types.ts，能快速建立 FirmwareFile、AddressSegment、ProjectConfig、ValidationIssue 和 MergeResult 的关系。然后读 parsers.ts，理解不同格式如何被压成统一地址段。再看 address.ts 和 merge.ts，主流程就完整了。exporters.ts 和 report.ts 负责交付物格式，最后回到 App.tsx 看这些纯函数如何被 UI 状态机串起来。

十五、架构演进方向

当前版本已经完成本地浏览器合并闭环，但它不是一个"全功能生产线工具"。后续演进可以按业务价值拆分，而不是一次性堆满增强功能。

方向	可做内容	前置条件
桌面封装	Tauri/Electron，支持原生保存路径、打开输出目录	明确目标平台和安装包要求
项目配置管理	保存/加载工程、最近项目、配置模板	设计本地存储或工程文件格式
芯片模板库	STM32/NXP/GD32 常用 Flash 范围模板	收集真实芯片族参数
生产线能力	命令行批量合并、固定配置运行	把核心模块包装成 CLI
安全增强	固件签名、加密、CRC 自动追加	明确算法、密钥管理和烧录端验证方式
大文件优化	分段输出、Web Worker、进度反馈	获取大 Flash 或多文件压力样本

比较适合优先推进的是"桌面封装"和"项目配置管理"。前者补齐浏览器静态工具的文件系统限制，后者能提升研发和生产人员反复合并同一项目时的效率。

十六、常见问题与排障路径

否
是
BIN_START_REQUIRED
RANGE_OUT_OF_FLASH
ADDRESS_OVERLAP
CONFIG_INVALID
是
否
无法合并
是否已通过配置检查
查看日志中的错误码和文件状态
下载是否失败
错误码类型
为 BIN 文件填写起始地址
调整 Flash 范围或文件地址
调整地址、禁用文件或改为允许覆盖
检查 Flash 起始地址、大小和填充值
更换浏览器或重新触发下载
检查报告中的输出范围和 CRC16

遇到格式错误时，优先确认文件扩展名和内容是否匹配。HEX 文件应包含 EOF 记录，S-record 文件应包含结束记录；如果厂商工具生成了私有扩展记录，当前解析器可能需要按真实样本扩展。遇到地址分布和预期不一致时，要区分"底层记录段"和"文件级展示范围"：合并算法按记录段精确写入，地址分布按导入文件聚合展示。

十七、收口判断

这个项目的价值不在于界面复杂，而在于把固件合并中最容易出错的几件事前置校验：格式是否可信、地址是否明确、Flash 是否越界、文件是否重叠、输出是否可追溯。src/lib/parsers.ts、src/lib/address.ts 和 src/lib/merge.ts 构成了主业务链路，src/lib/report.ts、src/lib/addressMap.ts 和 src/lib/logMessages.ts 则把结果解释给用户。

当前版本适合交付为轻量本地工具，用于研发、生产或售后在浏览器中完成单次固件合并和报告留档。它的边界同样清楚：没有原生安装包，没有后端服务，没有数据库持久化，也没有自动烧录和命令行批量模式。把这些边界写清楚，反而能让后续迭代更准确地围绕真实缺口推进。
