esp32 s3+micpython快速验证ML307R 是否能正常连接4G

准备：esp32 s3开发板，ML307R 4G模块，sim卡一张（物联网卡或者手机里拔一张卡出来也可以）

1.接线：

设备 A	设备 B	连接说明
5V 电池正极	ML307R 的 VIN	给模组独立供电
5V 电池负极	ML307R 的 GND	电源回路
ML307R 的 GND	ESP32-S3 的 GND	关键！信号共地，必须连！
ML307R 的 TX	ESP32-S3 的 IO14	串口通信（交叉）
ML307R 的 RX	ESP32-S3 的 IO13	串口通信（交叉）
ML307R 的 EN	ESP32-S3 的 IO12	开机控制
电脑 USB 5V	ESP32-S3 的 USB口	给 ESP32 供电并下载程序

2.测试卡是否正常，是否有加PIN锁密码：

复制代码

import machine
import time
import sys

# --- 1. 配置串口 ---
uart = machine.UART(1, baudrate=115200, tx=machine.Pin(13), rx=machine.Pin(14))

# --- 2. 配置控制引脚 ---
ctrl_pin = machine.Pin(12, machine.Pin.OUT)
ctrl_pin.value(1)

print(">>> 🔍 SIM卡安全状态精准探测脚本启动...")
time.sleep(2)

# --- 3. 只执行一项任务：查询PIN状态 ---
# 移除了所有其他的干扰指令，直击要害
tasks = [
    ["AT\r\n", 1, "📶 基础握手"],
    ["AT+CPIN?\r\n", 3, "🔐 查询SIM卡PIN锁状态"] # 核心指令
]

# --- 4. 循环执行 ---
for task in tasks:
    cmd, delay, desc = task
    print(f"--------------------------------")
    print(f"👉 执行: {desc}")
    print(f"📝 指令: {cmd.strip()}")

    uart.write(cmd)
    time.sleep(delay)

    # 读取并打印返回
    if uart.any():
        res = uart.read()
        try:
            text = res.decode('utf-8', 'ignore')
            print("📩 返回:")
            sys.stdout.write(text)

            # --- 智能分析返回结果 ---
            if "READY" in text:
                print("\n✅ 【结论】SIM卡未锁定，可以正常上网。")
            elif "SIM PIN" in text:
                print("\n⚠️ 【警告】SIM卡已开启PIN码保护！需要输入密码才能使用。")
            elif "SIM PUK" in text:
                print("\n❌ 【严重】PIN码已锁定，需要输入PUK码解锁！")
            elif "ERROR" in text:
                print("\n⚠️ 【注意】指令执行出错，可能是卡没插好或已损坏。")
        except:
            print("解析错误")
    else:
        print("📩 返回: (超时无数据)")

print("--------------------------------")
print("🔍 探测结束。")

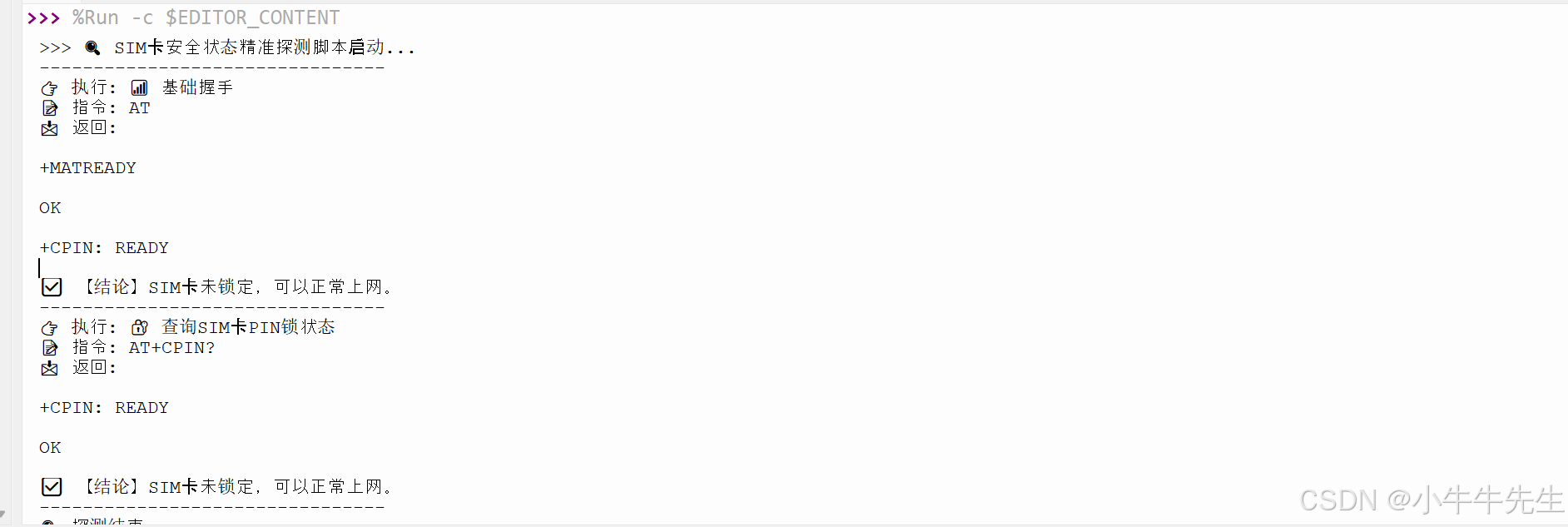

运行结果如下表示正常：

3.使用AT指令测试是否能正常联网

复制代码

import machine
import time
import sys

# --- 1. 配置串口 (匹配你的接线) ---
# ML307R TX -> ESP32 IO14
# ML307R RX -> ESP32 IO13
uart = machine.UART(1, baudrate=115200, tx=machine.Pin(13), rx=machine.Pin(14))

# --- 2. 配置控制引脚 ---
# ML307R EN -> ESP32 IO12
ctrl_pin = machine.Pin(12, machine.Pin.OUT)
ctrl_pin.value(1)  # 保持高电平，让模组工作

print(">>> 自动化测试脚本已启动...")
time.sleep(2)

# --- 3. 定义测试指令列表 ---
# 我们让模组依次执行：查信号 -> 查注册 -> 查ICCID -> 查IP
commands = [
    "AT\r\n",             # 1. 基础通信测试
    "AT+CSQ\r\n",         # 2. 查信号质量
    "AT+CEREG?\r\n",      # 3. 查基站注册状态
    "AT+CCID\r\n",        # 4. 查SIM卡ID
    'AT+HTTPGET="http://httpbin.org/ip",10\r\n' # 5. 终极测试：获取公网IP (这个可能需要等一会)
]

index = 0

# --- 4. 主循环 ---
while True:
    # A. 发送指令
    if index < len(commands):
        cmd = commands[index]
        print(f"--------------------------------")
        print(f"👉 发送指令: {cmd.strip()}")
        uart.write(cmd)
        index += 1
        time.sleep(2) # 等待模组反应
    else:
        print(f"--------------------------------")
        print("✅ 所有测试已完成。")
        break

    # B. 读取并打印模组的回复
    # 我们循环读取一段时间，确保把回复读完整
    start_time = time.time()
    response_buffer = ""

    while time.time() - start_time < 3: # 每次发送后读取3秒
        if uart.any():
            try:
                # 读取所有可用数据
                data = uart.read()
                if data:
                    # 尝试解码，忽略错误字符
                    text = data.decode('utf-8', 'ignore')
                    response_buffer += text
                    # 实时打印
                    print(f"📩 收到: {text.strip()}")
            except Exception as e:
                print(f"读取错误: {e}")
        time.sleep(0.1)

    # 简单检查关键点
    if "CSQ" in cmd:
        if "+CSQ:" in response_buffer:
             print("💡 提示: 看到 +CSQ 说明信号检测正常。")
    elif "CEREG" in cmd:
        if ",1" in response_buffer or ",5" in response_buffer:
             print("🎉 成功: 看到 ,1 或 ,5 说明已连上基站！")
        else:
             print("⚠️ 注意: 如果显示 ,0 或 ,2 说明未注册网络。")

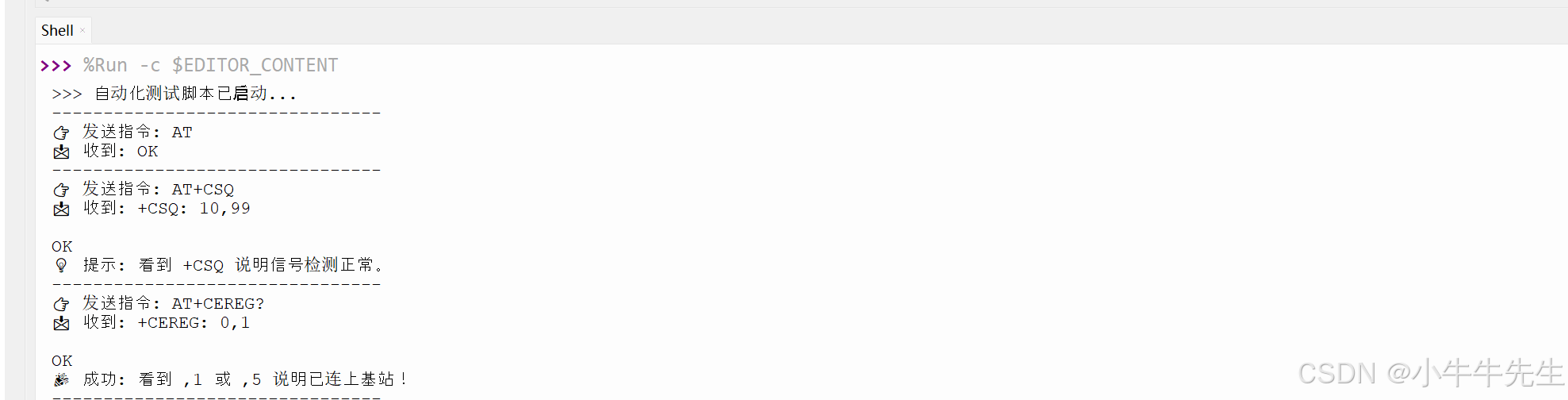

运行看到类似的结果，说明正常：

备注：如果首次运行代码，发现不行的话，检查下卡是否正常，重新插拔下，然后将esp32 s3和ml307r的电源关闭重启一下就可以了
