企业跨地域安全通信实战：预共享密钥方式建立点到点加密隧道

摘要： 企业扩张、多地办公，财务数据实时同步如何保证安全又不增加网络改造成本？IPSec VPN 就是答案！本文将带你彻底搞懂 IPSec VPN 的核心原理，并基于真实防火墙环境，详细演示点到点 IPSec VPN（预共享密钥方式） 的完整配置过程。无论你是网络运维新手还是想巩固 VPN 技能的工程师，都能通过本文轻松上手，实现总部与分公司之间的加密隧道通信。

一、VPN 到底是什么？为什么企业离不开它？

VPN = Virtual Private Network = 虚拟专用网

简单说，VPN 能在不改变现有网络架构的前提下，利用公网建立一条"专线"般的加密通道。它的三大杀手锏：

加密防窃听 -- 数据在隧道里被加密，就算被截获也看不懂。
完整性校验 -- 防止数据在传输中被篡改。
身份认证 -- 只有持有正确密钥或证书的设备才能接入，杜绝冒充。

常见 VPN 类型有 IPsec VPN、SSL VPN、L2TP VPN、GRE VPN 等。其中 IPsec VPN 是企业分支互联的首选，因为它安全性高、兼容性好、无需额外带宽投入。

二、IPsec VPN 核心原理

IPsec 不是一个单一协议，而是 IETF 制定的一组安全协议集合。它主要通过两个阶段来建立 VPN：

阶段一：管理连接（IKE 协商）

使用 IKE（Internet Key Exchange） 协议自动管理密钥。

双方先协商一套安全提议，包括：

加密算法：DES（弱）、3DES（中）、AES（强，推荐 128/256）、国密 SM1/SM4。
哈希算法：MD5（已淘汰）、SHA1（慎用）、SHA2-256/384/512、国密 SM3。
DH 算法（迪菲-赫尔曼）：用于在不安全网络上安全交换密钥。DH 组数字越大越安全（如 DH2=1024位，DH14=2048位），但 CPU 开销也越大。

阶段一完成后，建立一个 ISAKMP SA（管理隧道）。

阶段二：数据连接（IPsec SA）

在管理隧道保护下，协商具体的 IPsec 加密和认证方式，生成真正的 IPsec SA。
之后业务数据（如财务同步）就通过这条加密隧道传输。

一句话：阶段一负责"建条安全的管理通道"，阶段二负责"在这条通道里协商最终的数据加密规则"。

三、实战：点到点 IPSec VPN（预共享密钥方式）

企业需求

总部（北京） 和 分公司（上海） 需要实时同步财务数据。
出口部署防火墙，不改变现有网络，不增加带宽投入。
通过 IPSec VPN 实现高效、安全传输。

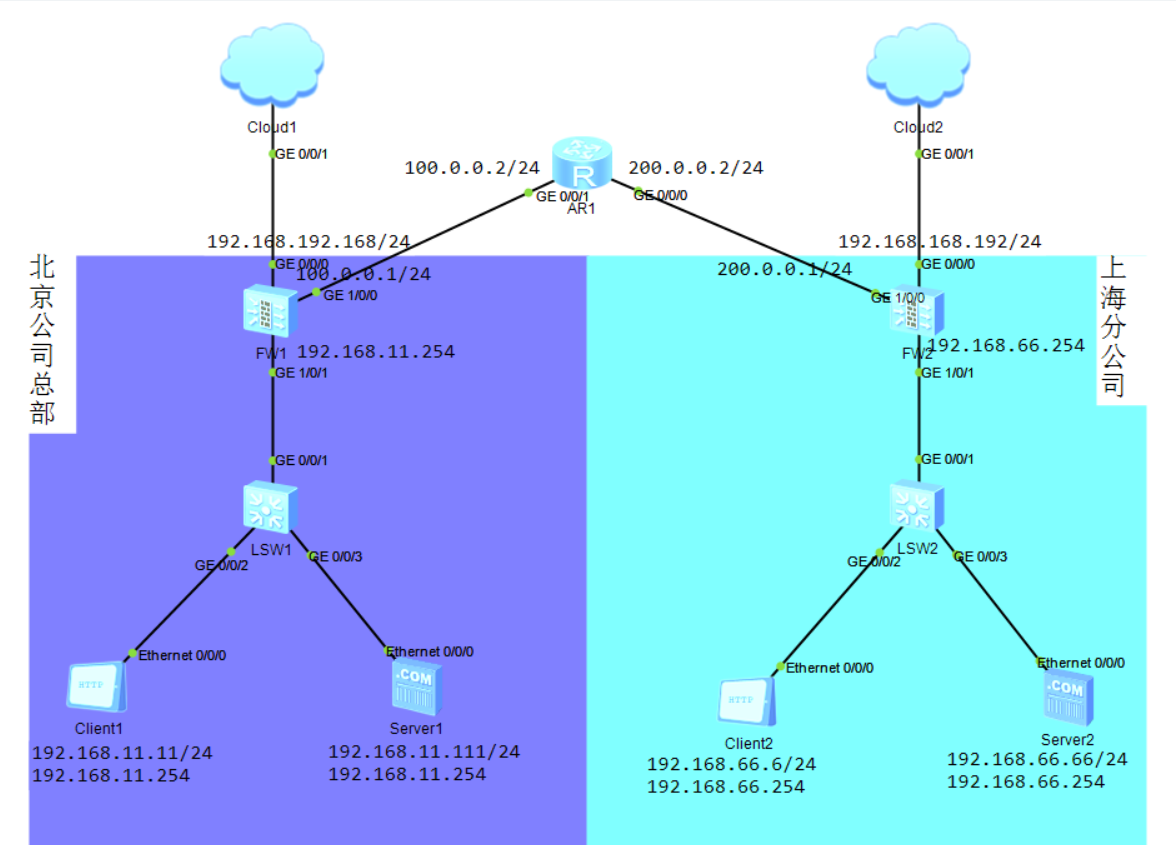

实验拓扑

总部防火墙 FW1：公网 IP为 100.0.0.1，内网网段 192.168.11.0/24。
分公司防火墙 FW2：公网 IP 200.0.0.1，内网网段 192.168.66.0/24。
路由器ISP连接两台防火墙

详细配置步骤

配置物理机虚拟网卡

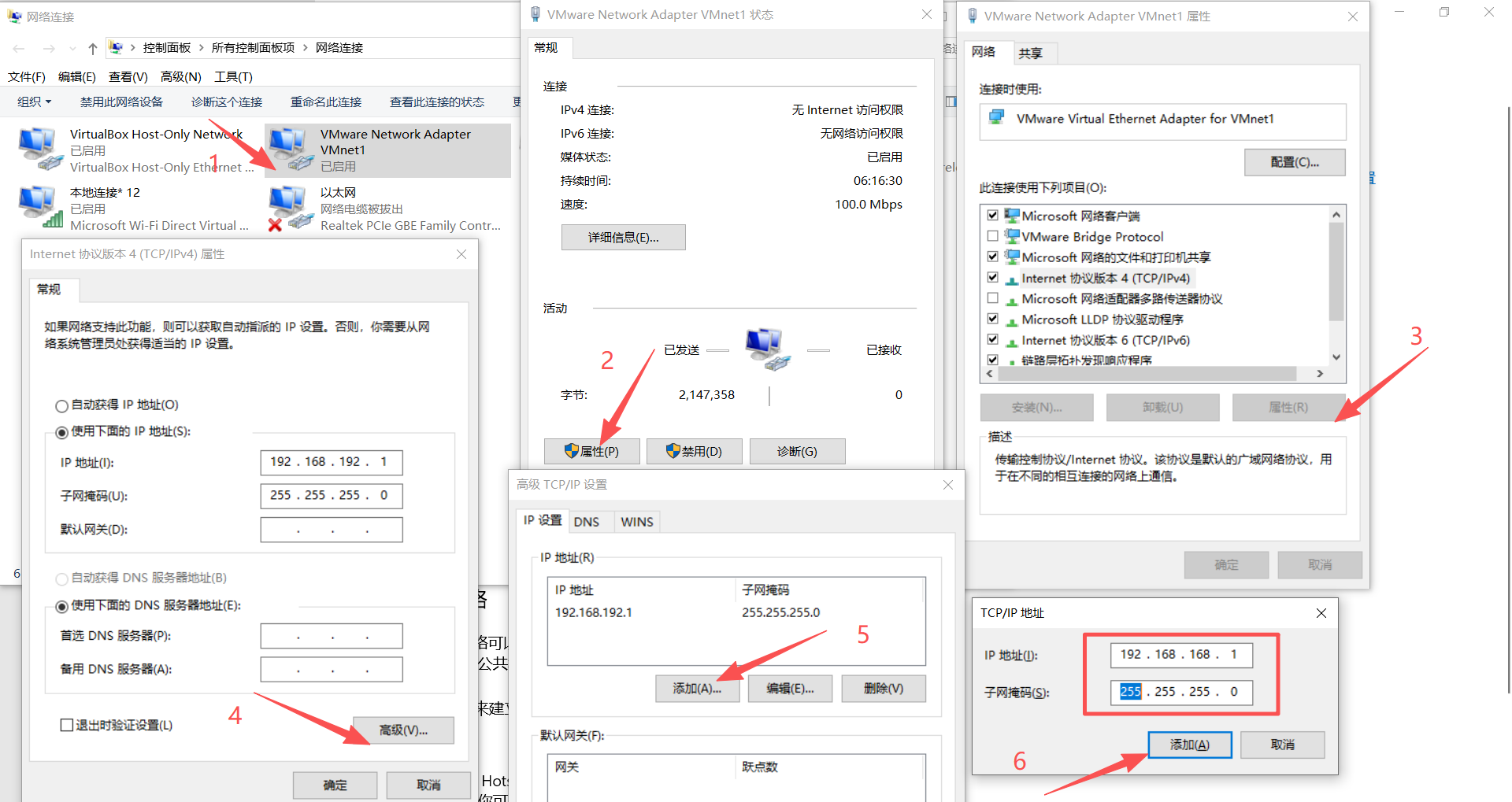

打开控制面板 → 网络和共享中心 → 更改适配器设置，找到虚拟网卡VMnet1，右键 → 属性 → IPv4 → 属性 → 高级 → 添加 → 192.168.168.1。

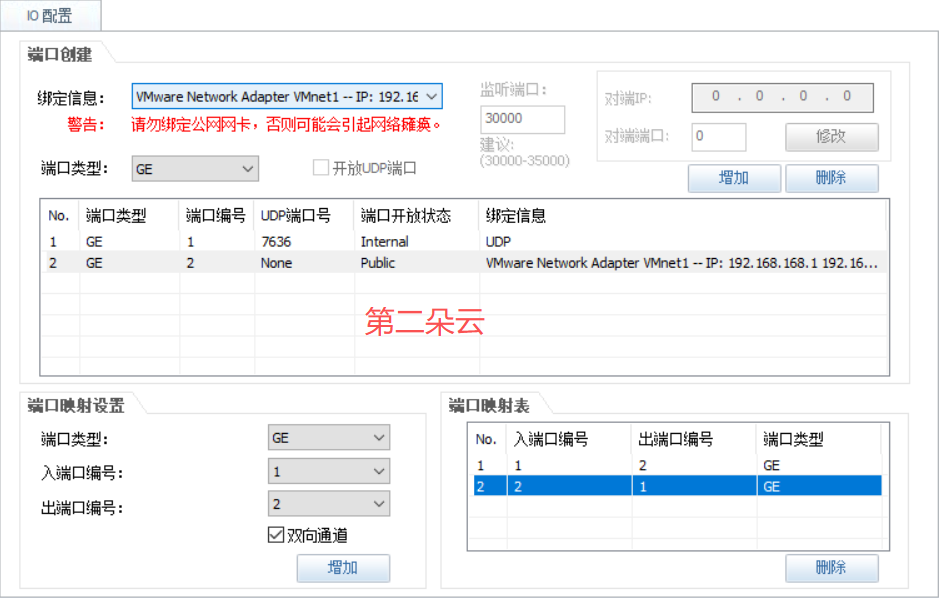

Cloud配置

绑定信息选择UDP，端口类型GE，点击增加
选择绑定信息为虚拟网卡（如VMnet1），端口类型GE，再次点击增加
端口映射：入端口1（UDP）→ 出端口2（虚拟网卡），勾选双向通道，点击增加

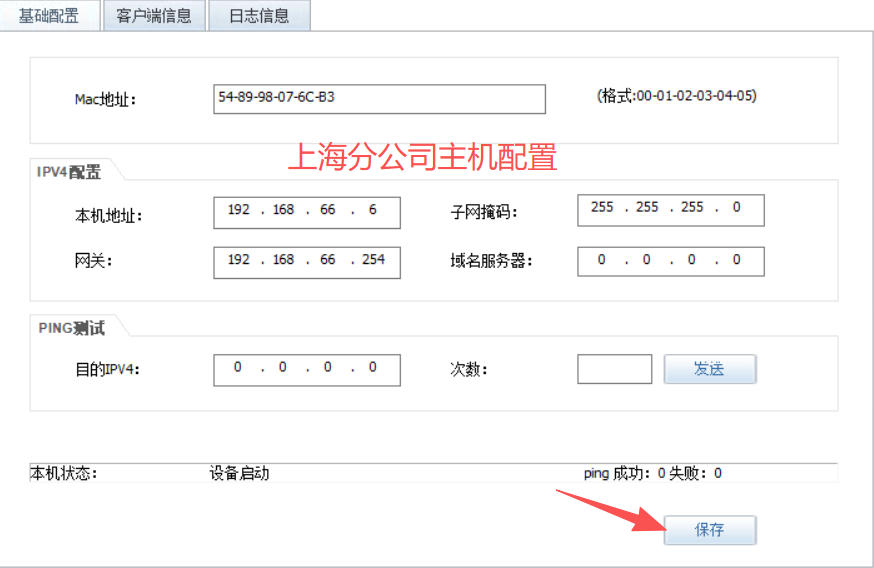

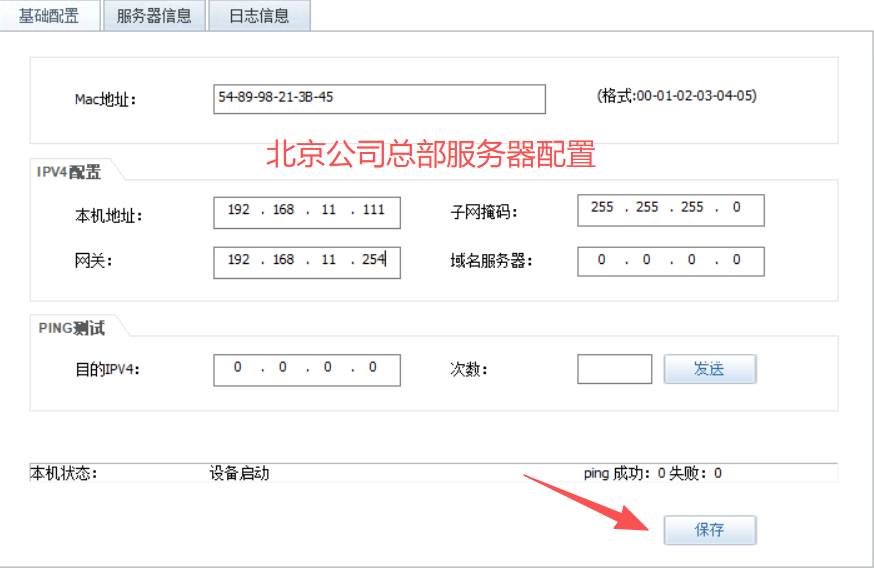

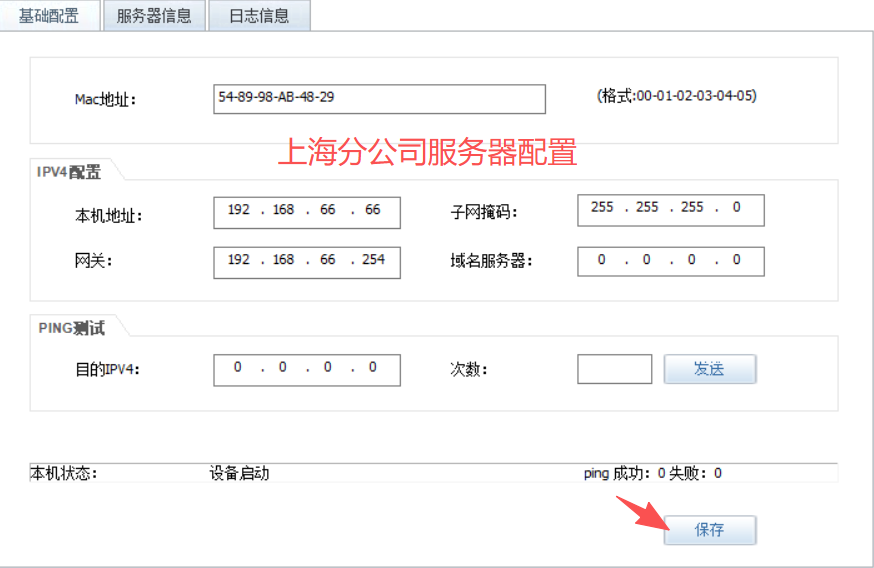

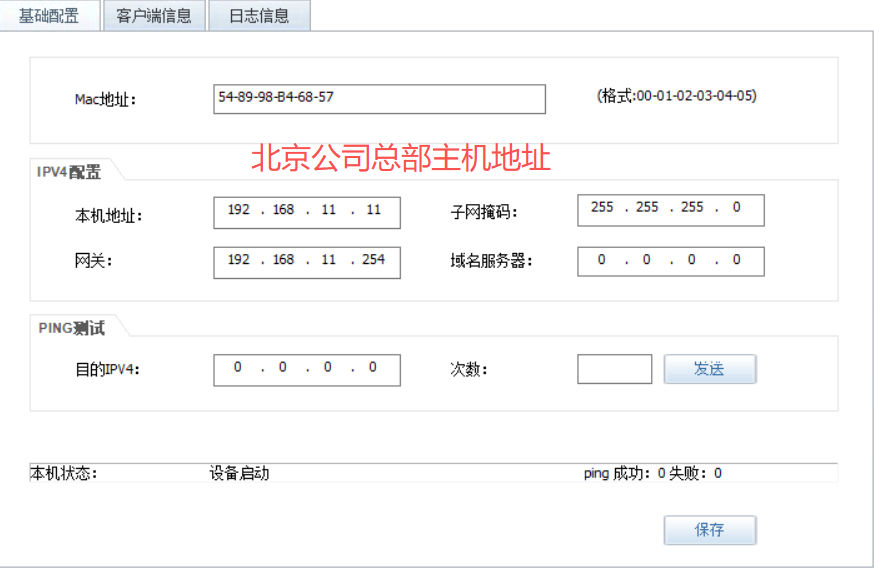

终端配置

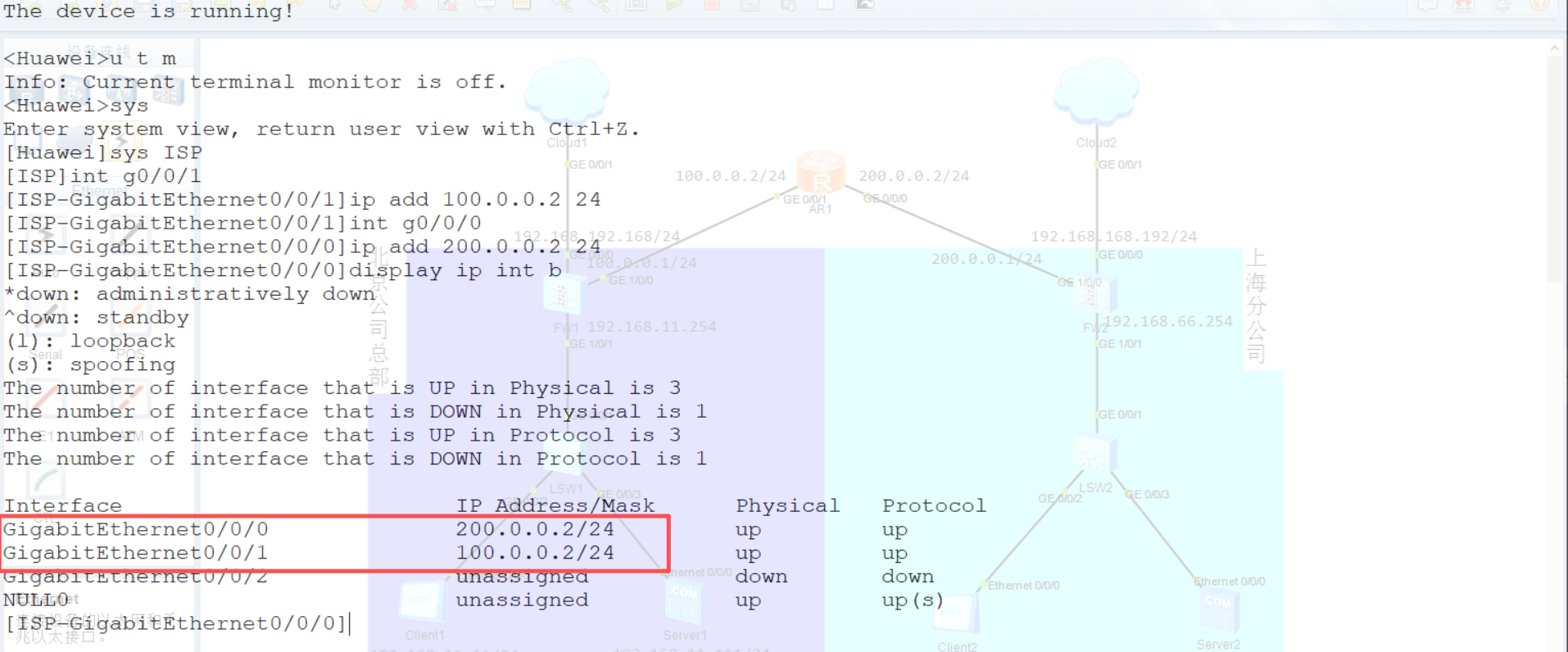

ISP接口配置

总部防火墙 FW1 配置

防火墙基础配置（通过CLI）

第一次登录与密码修改

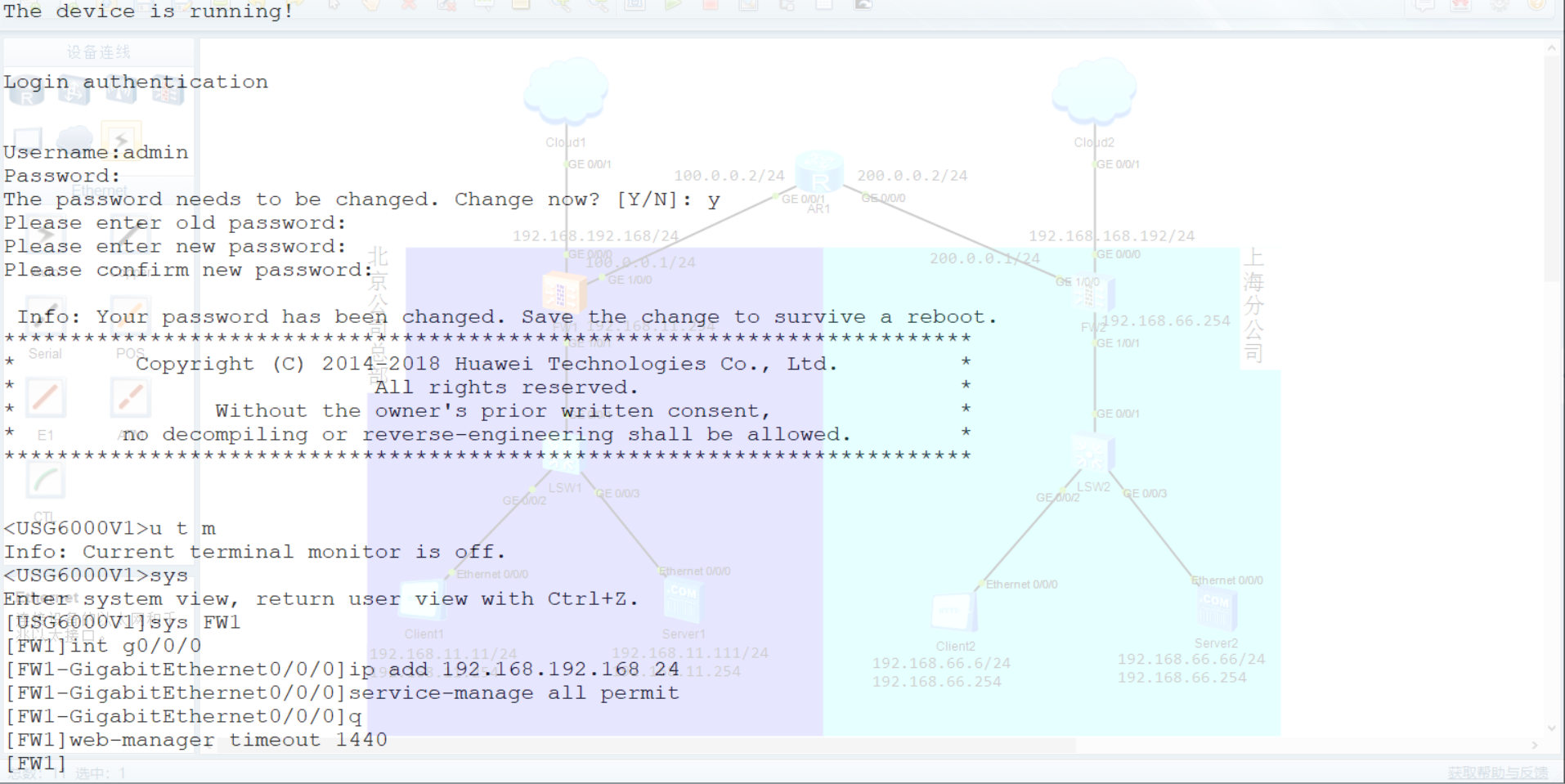

双击防火墙进入CLI终端，首次登录系统强制要求修改默认密码：

复制代码

Username: admin
Password: Admin@123
The password needs to be changed. Change now? [Y/N]: y
Please enter old password: Admin@123
Please enter new password: admin@123
Please confirm new password: admin@123

务必记住修改后的新密码，后续Web登录要用。

配置接口IP地址及管理口开启Web访问

配置GE0/0/0管理接口，确保Cloud能通过Web管理。

复制代码

<USG6000V1>u t m
<USG6000V1>system-view
[USG6000V1]sysname FW
[FW1]int g0/0/0
[FW1-GigabitEthernet0/0/0]ip add 192.168.192.168 24
[FW1-GigabitEthernet0/0/0]service-manage all permit
[FW1-GigabitEthernet0/0/0]q
[FW1]web-manager timeout 1440 #配置网页不超时退出

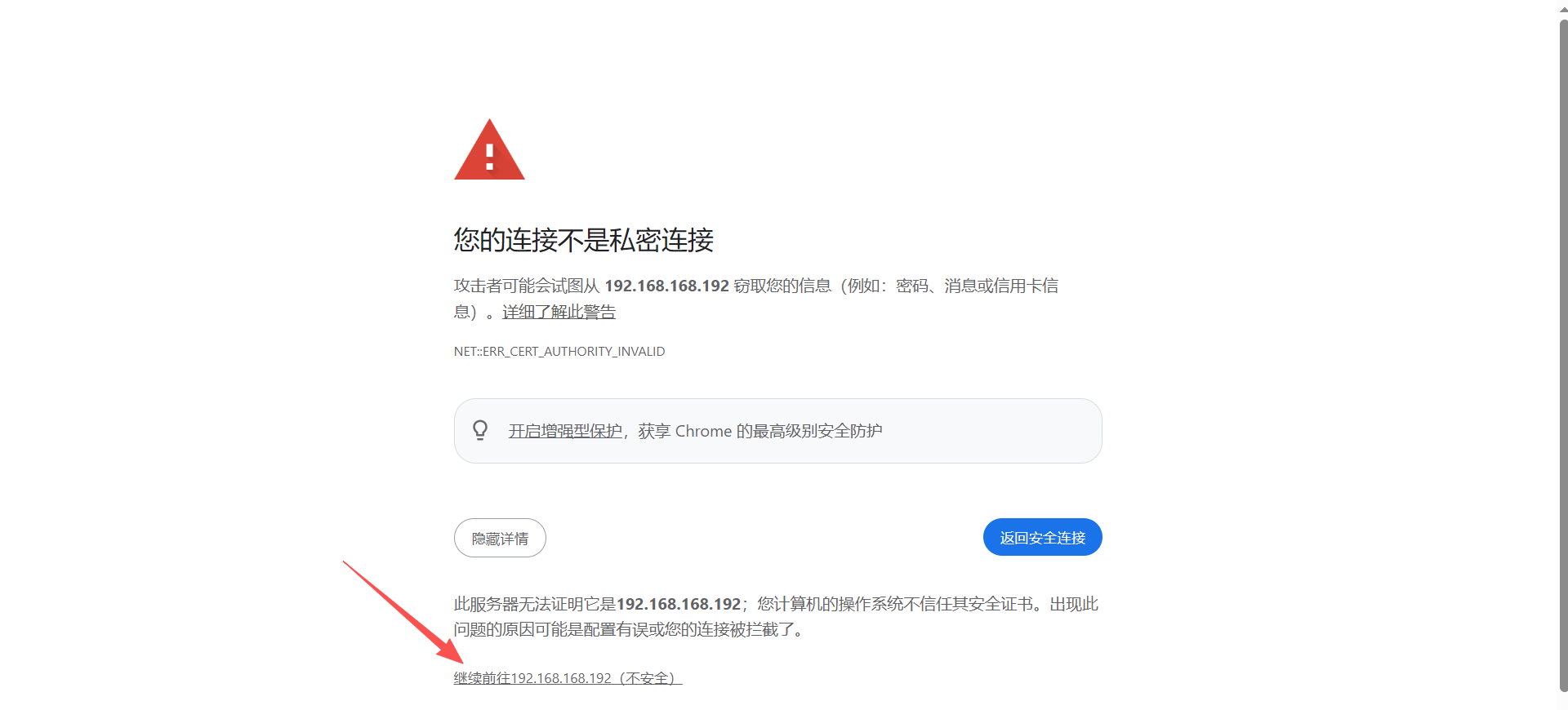

Web界面登录

浏览器访问：https://192.168.192.168:8443，忽略证书警告，点击"高级→继续前往"，输入用户名admin和新密码admin@123

配置接口地址

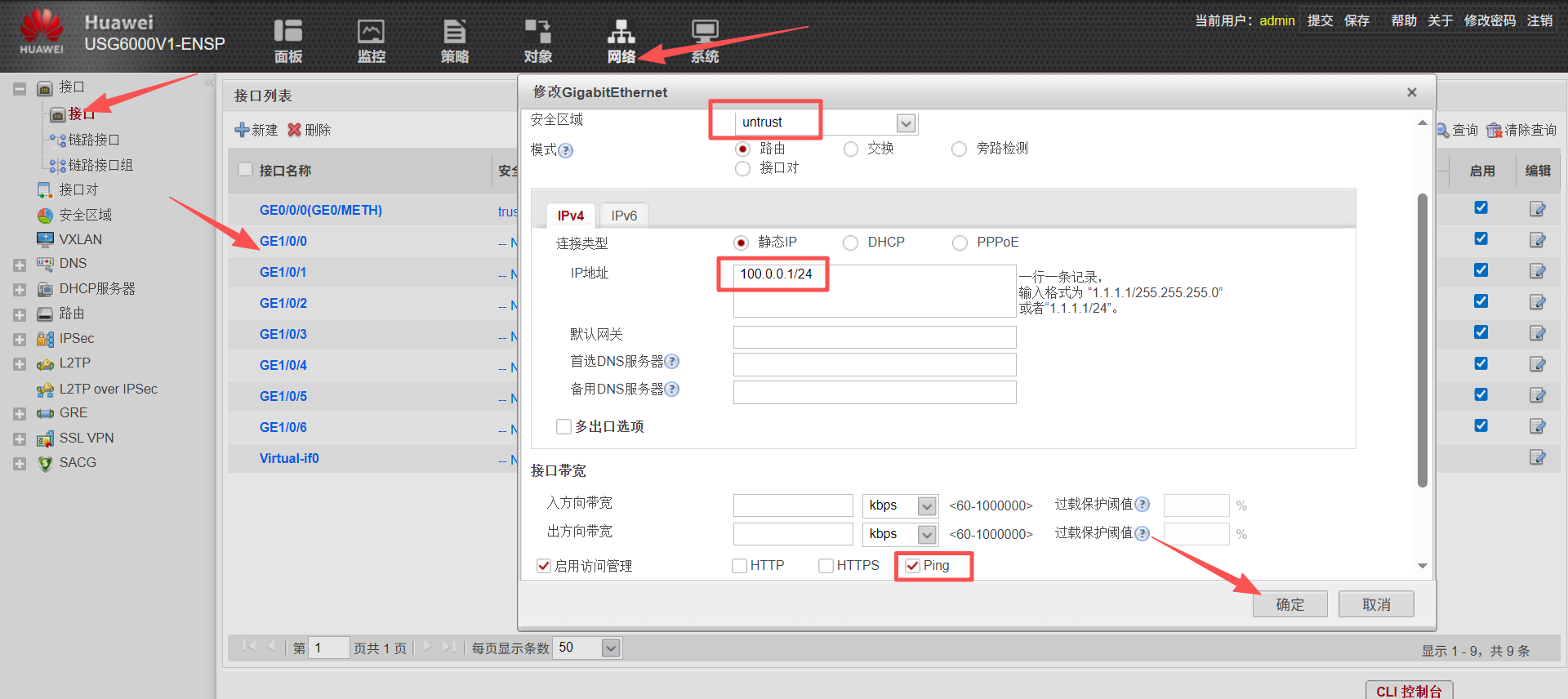

将连接外网的接口（如 GE1/0/0）设为 IP 100.0.0.1/24，加入 untrust 区域。

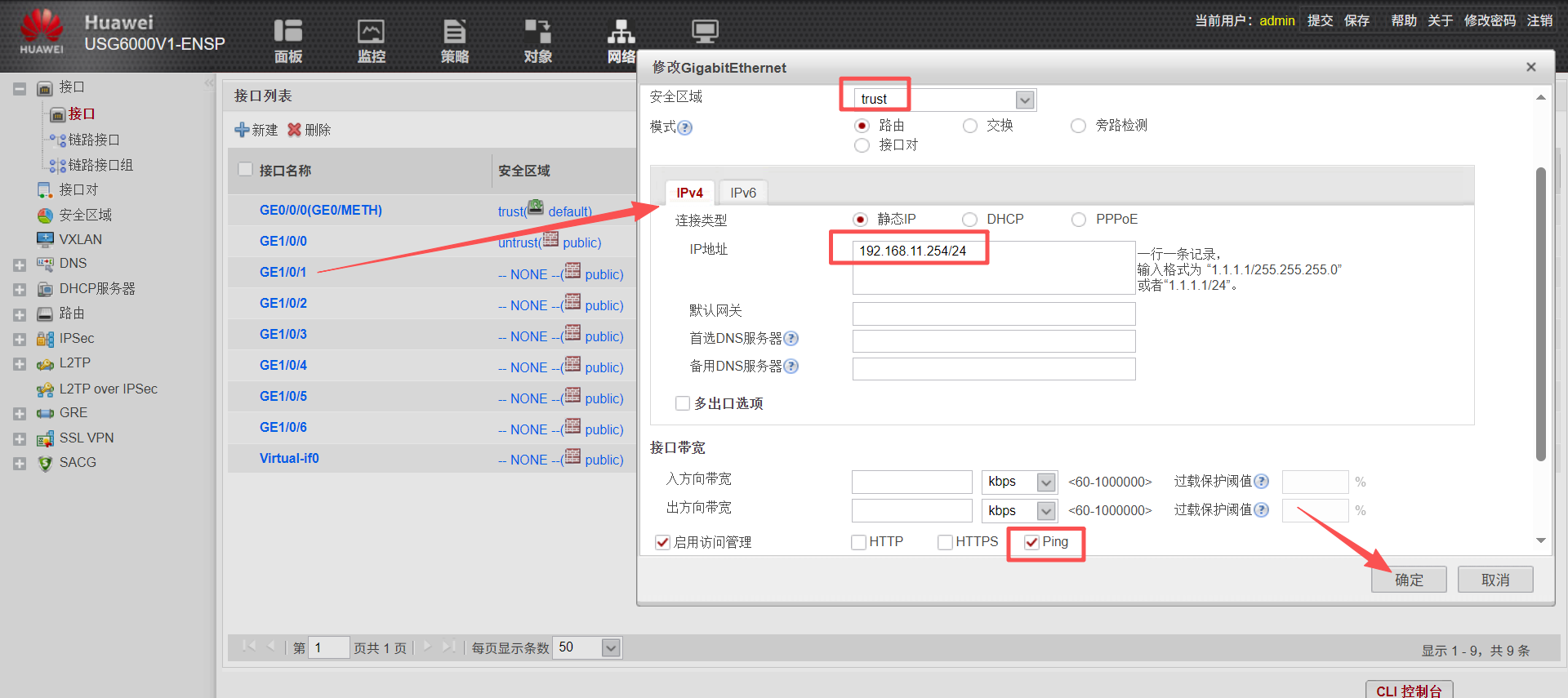

内网接口（GE1/0/1）设为 192.168.11.254/24，加入 trust 区域。

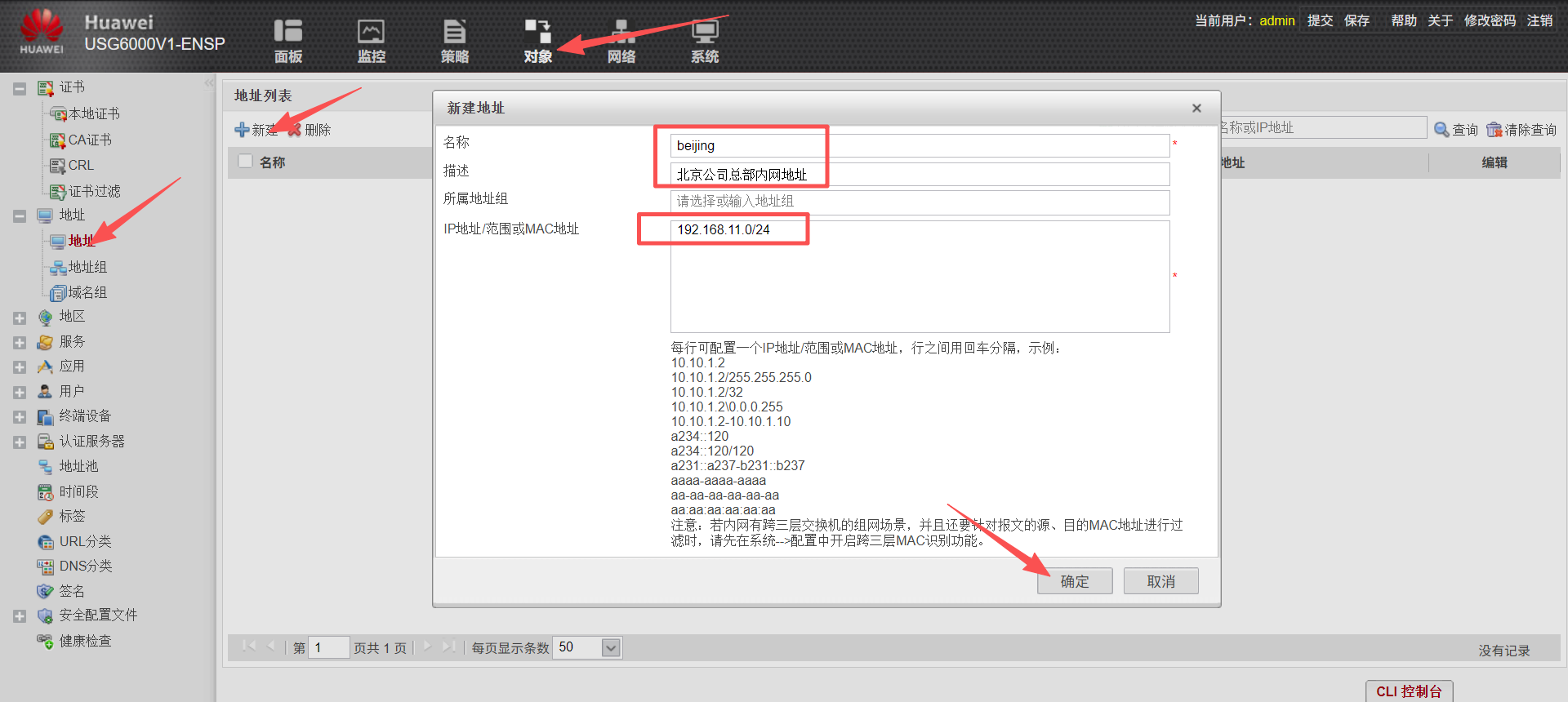

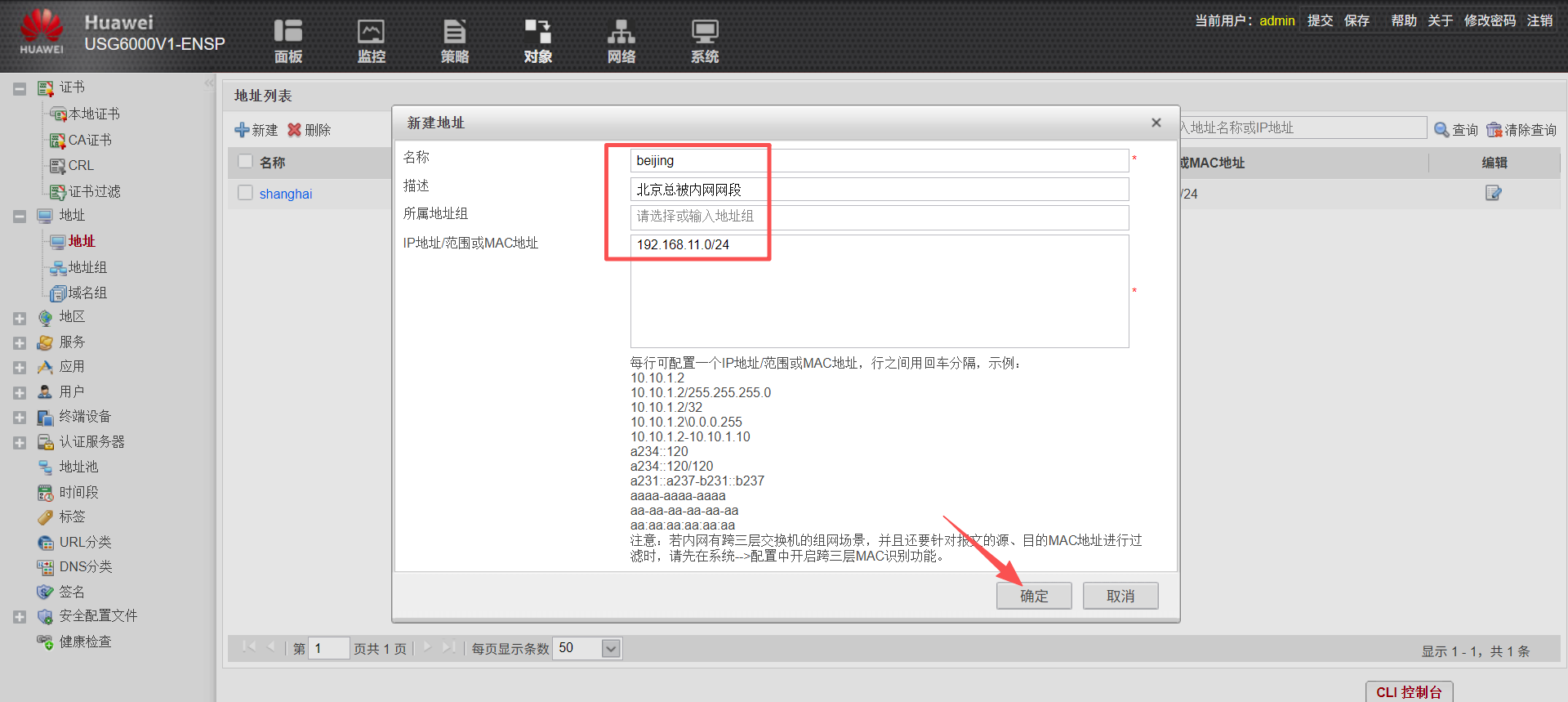

创建地址对象

总部内网网段：192.168.11.0/24，名称 beijing
分公司内网网段：192.168.66.0/24，名称 shanghai

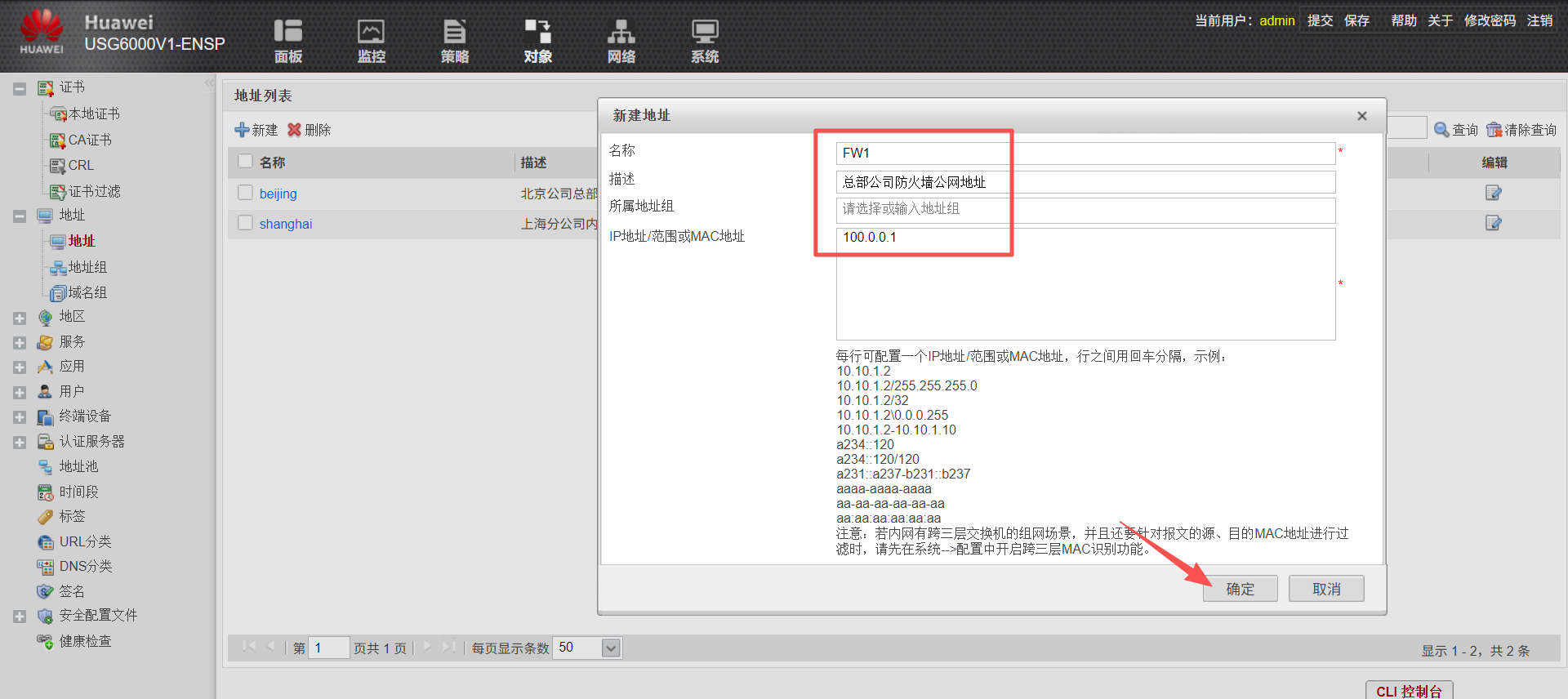

总部防火墙公网地址：100.0.0.1，名称FW1
分公司防火墙公网地址：200.0.0.1，名称FW2

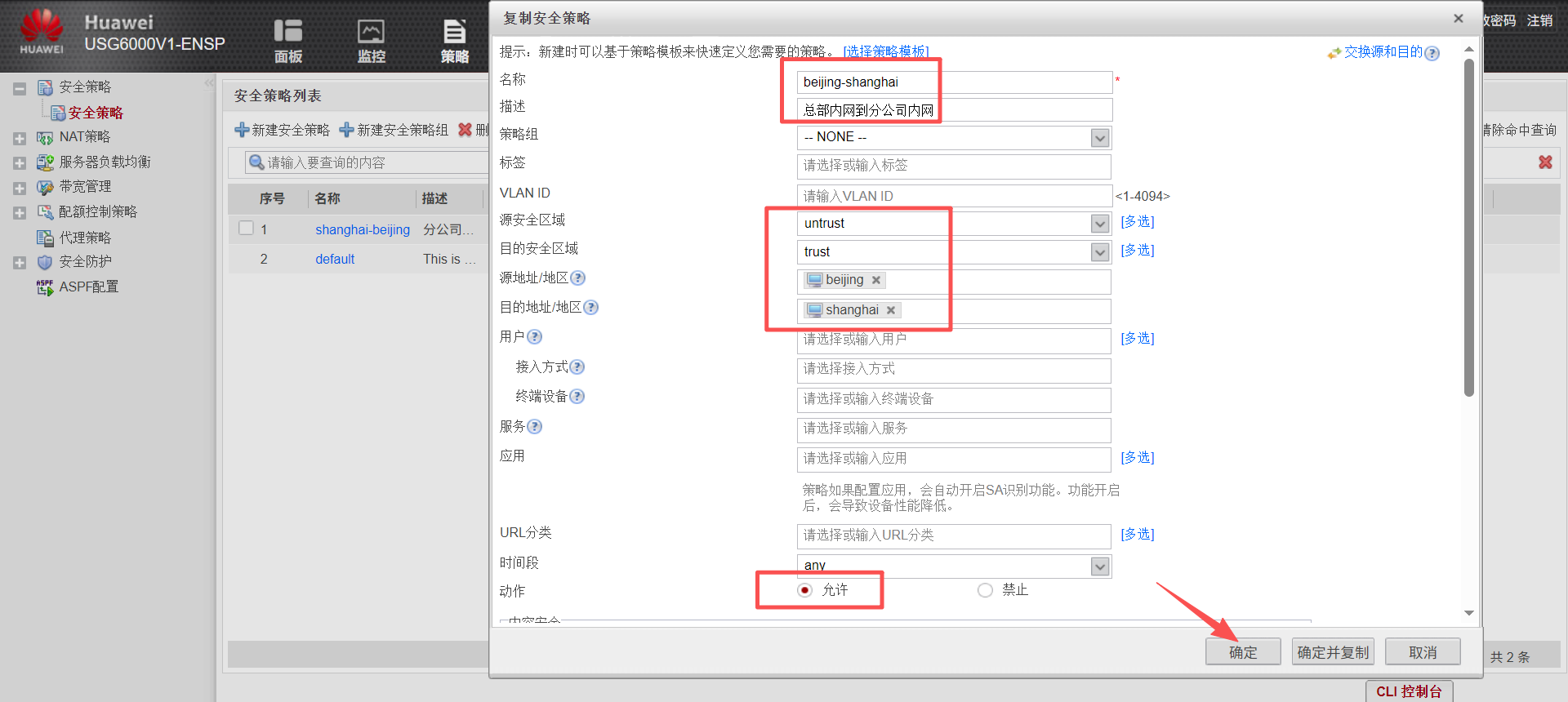

创建安全策略

允许 trust → untrust：源 beijing 目的 shanghai，动作允许。
允许 untrust → trust：源 shanghai 目的 beijing，动作允许。
允许 local → untrust：源 FW1 目的 FW2，动作允许。
允许 untrust → local：源 FW2 目的 FW1，动作允许。

配置静态路由

总部通过防火墙上网，需配置默认路由指向运营商网关。

配置 IPSec VPN（核心）

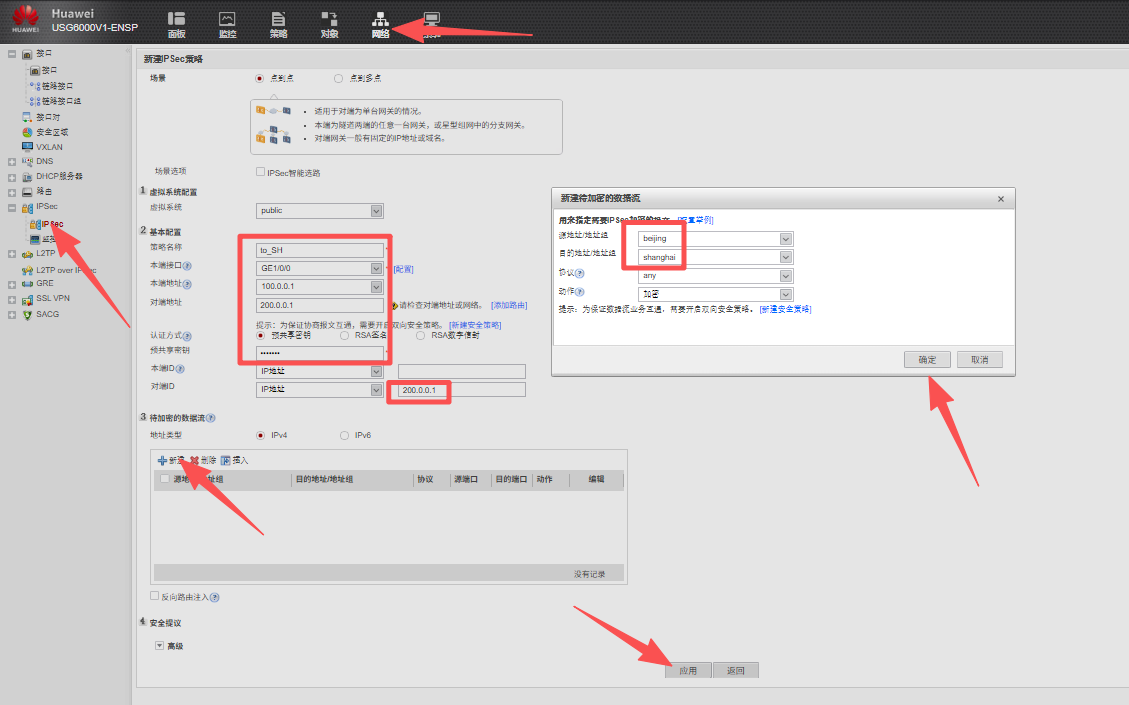

新建 IPSec 策略 ，名称 to_SH。

基本设置：

本端接口：GE1/0/0
本端地址：100.0.0.1（总公司公网 IP）
对端地址：200.0.0.1（分公司公网 IP）
认证方式：预共享密钥 ，输入 Sec@123
本端 ID、对端 ID 可选 IP 地址。

待加密数据流：

源地址：beijing (192.168.11.0/24)
目的地址：shanghai (192.168.66.0/24)

安全提议：默认即可

点击"应用"并提交。

分公司防火墙 FW2 配置

防火墙基础配置（通过CLI）

第一次登录与密码修改

双击防火墙进入CLI终端，首次登录系统强制要求修改默认密码：

复制代码

Username: admin
Password: Admin@123
The password needs to be changed. Change now? [Y/N]: y
Please enter old password: Admin@123
Please enter new password: admin@123
Please confirm new password: admin@123

务必记住修改后的新密码，后续Web登录要用。

配置接口IP地址及管理口开启Web访问

配置GE0/0/0管理接口，确保Cloud能通过Web管理。

复制代码

<USG6000V1>u t m
<USG6000V1>system-view
[USG6000V1]sysname FW2
[FW2]int g0/0/0
[FW2-GigabitEthernet0/0/0]ip add 192.168.168.192 24
[FW2-GigabitEthernet0/0/0]service-manage all permit
[FW2-GigabitEthernet0/0/0]q
[FW2]web-manager timeout 1440 #配置网页不超时退出

Web界面登录

浏览器访问：https://192.168.168.192:8443，忽略证书警告，点击"高级→继续前往"，输入用户名admin和新密码admin@123

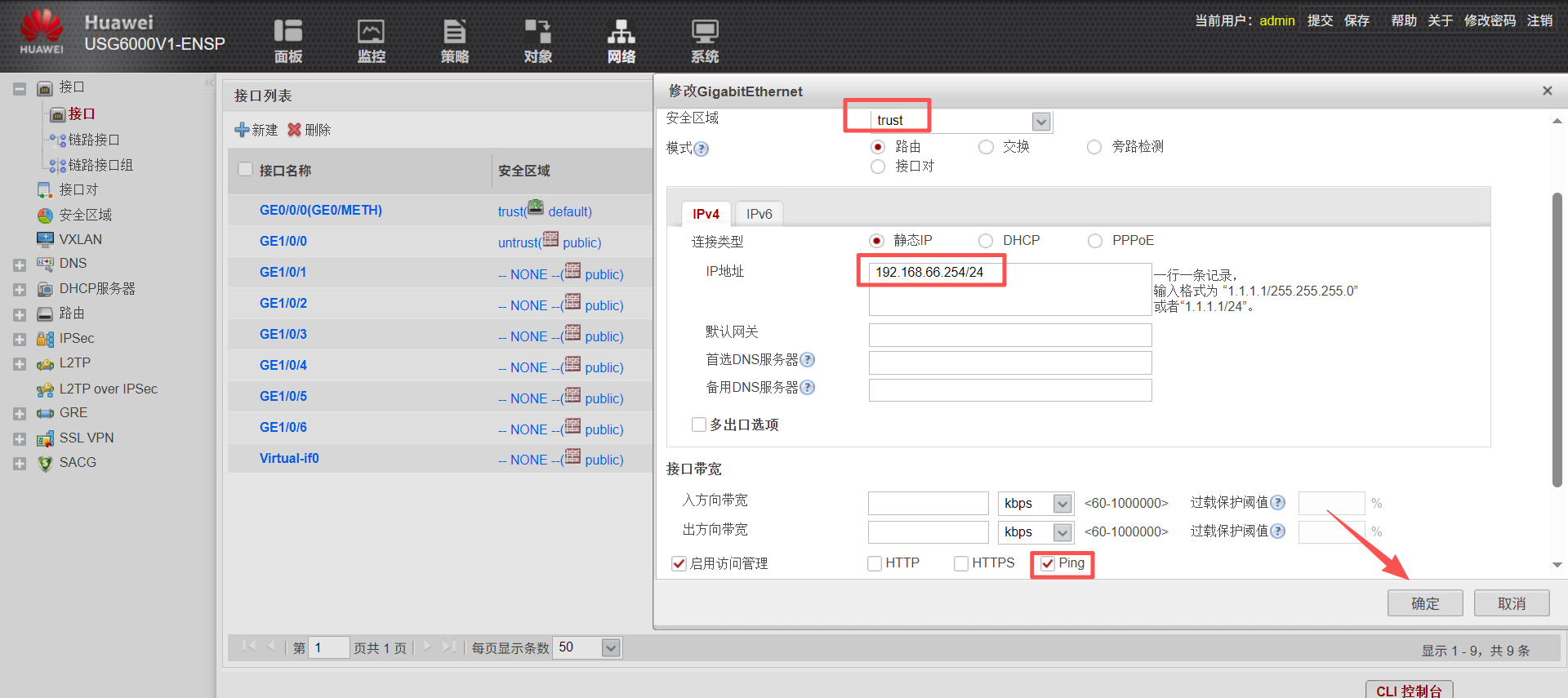

配置接口地址

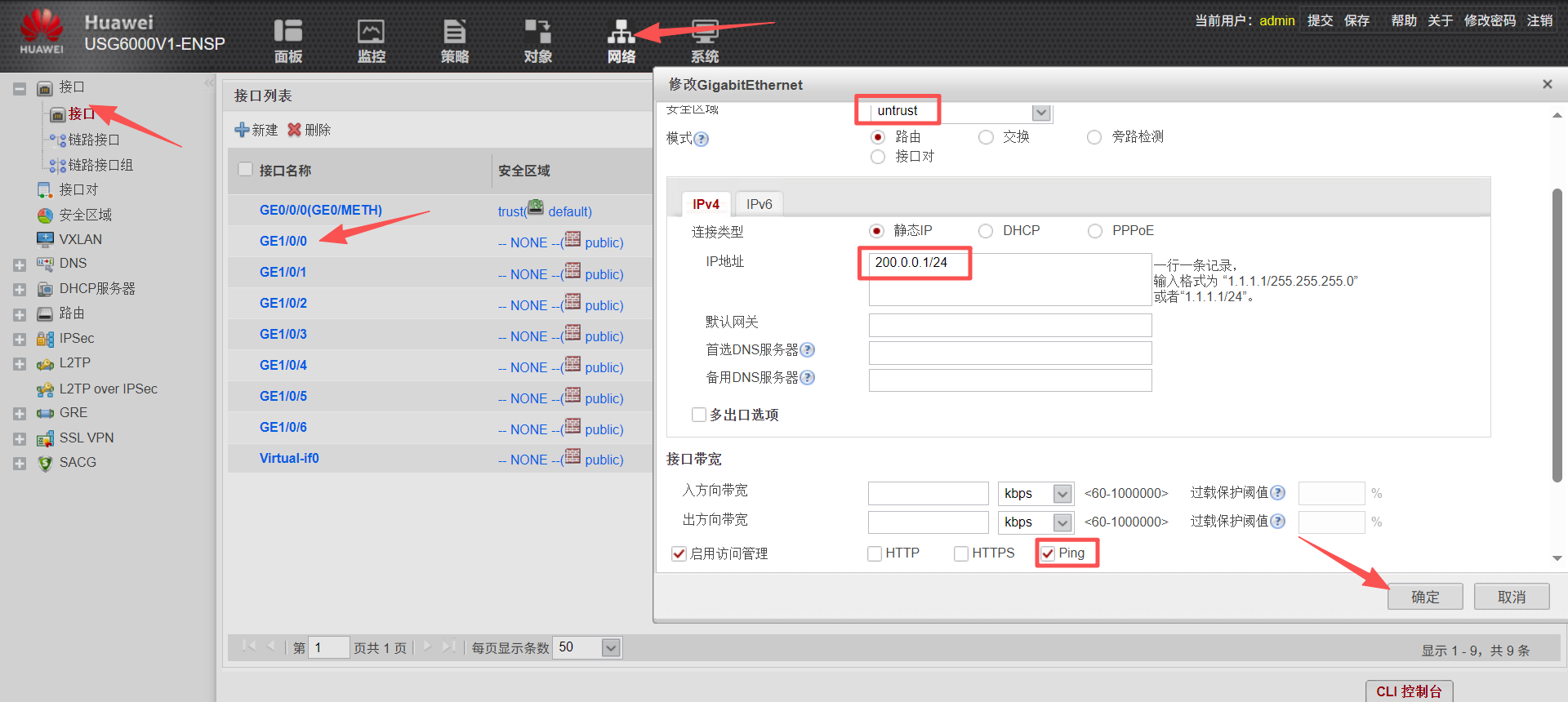

将连接外网的接口（如 GE1/0/0）设为 IP 200.0.0.1/24，加入 untrust 区域。
内网接口（GE1/0/1）设为 192.168.66.254/24，加入 trust 区域。

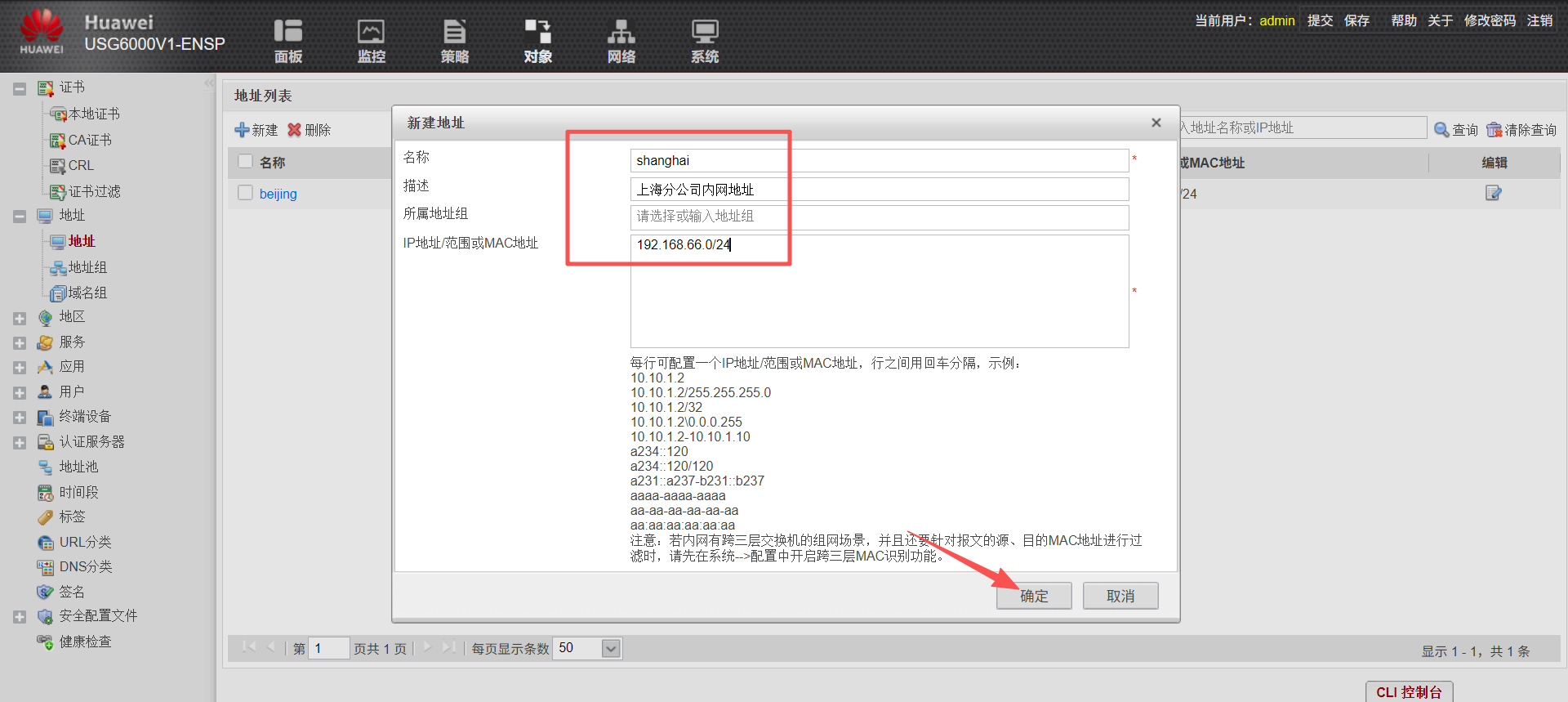

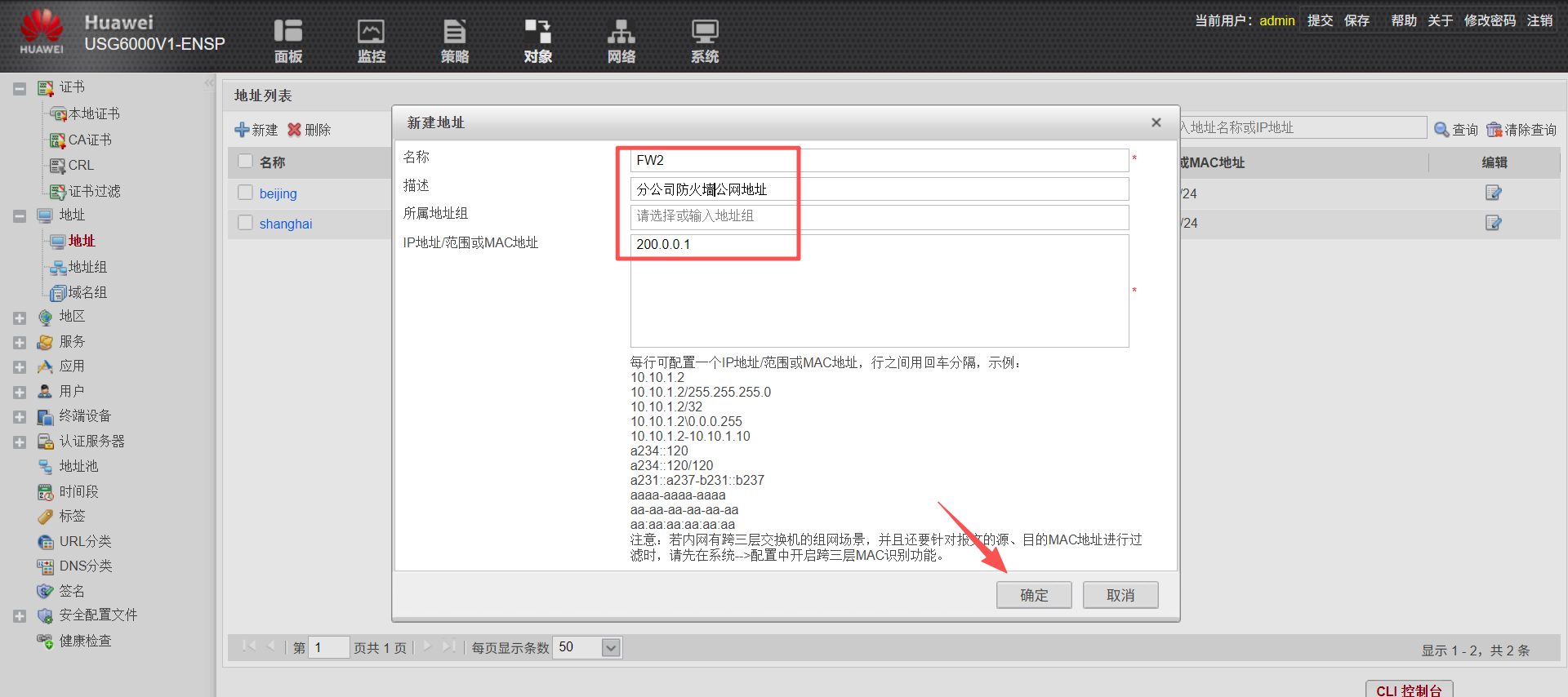

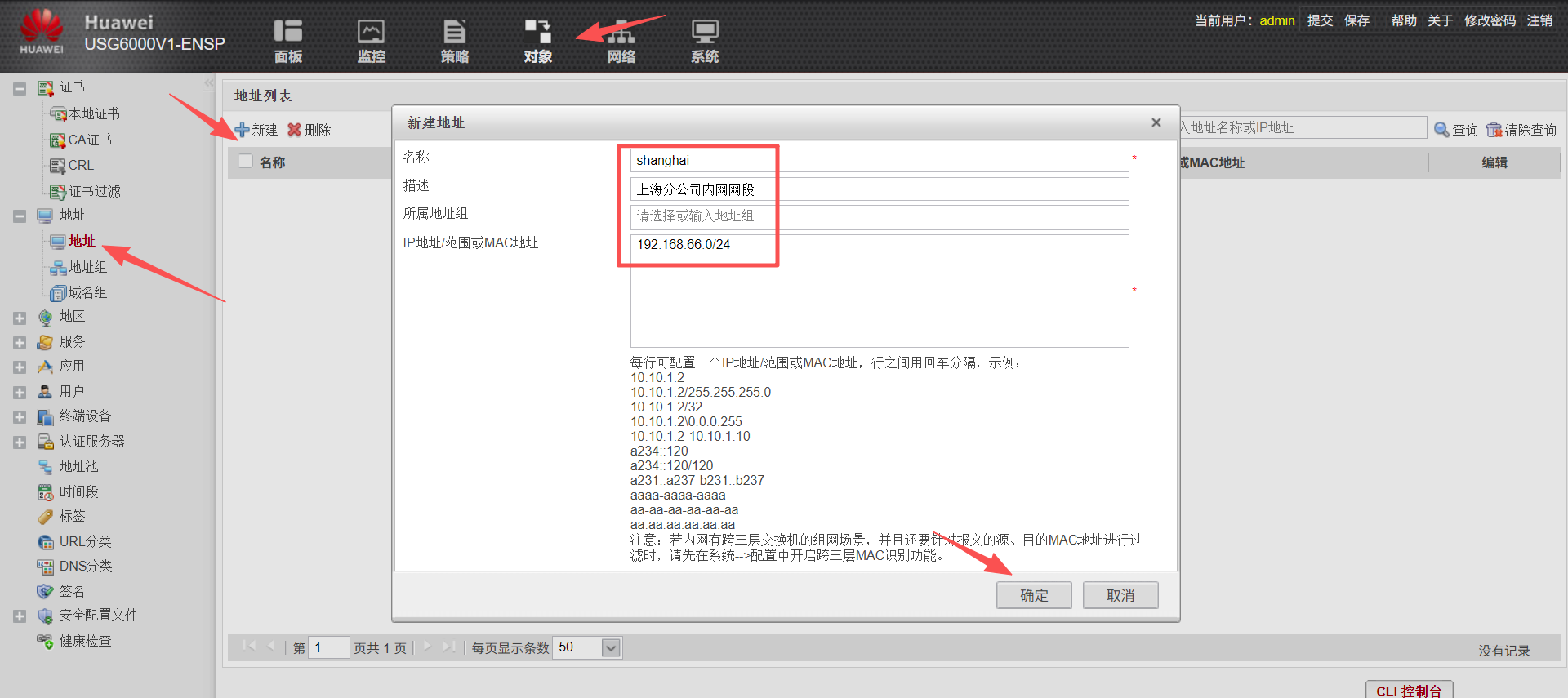

创建地址对象

总部内网网段：192.168.11.0/24，名称 beijing
分公司内网网段：192.168.66.0/24，名称 shanghai

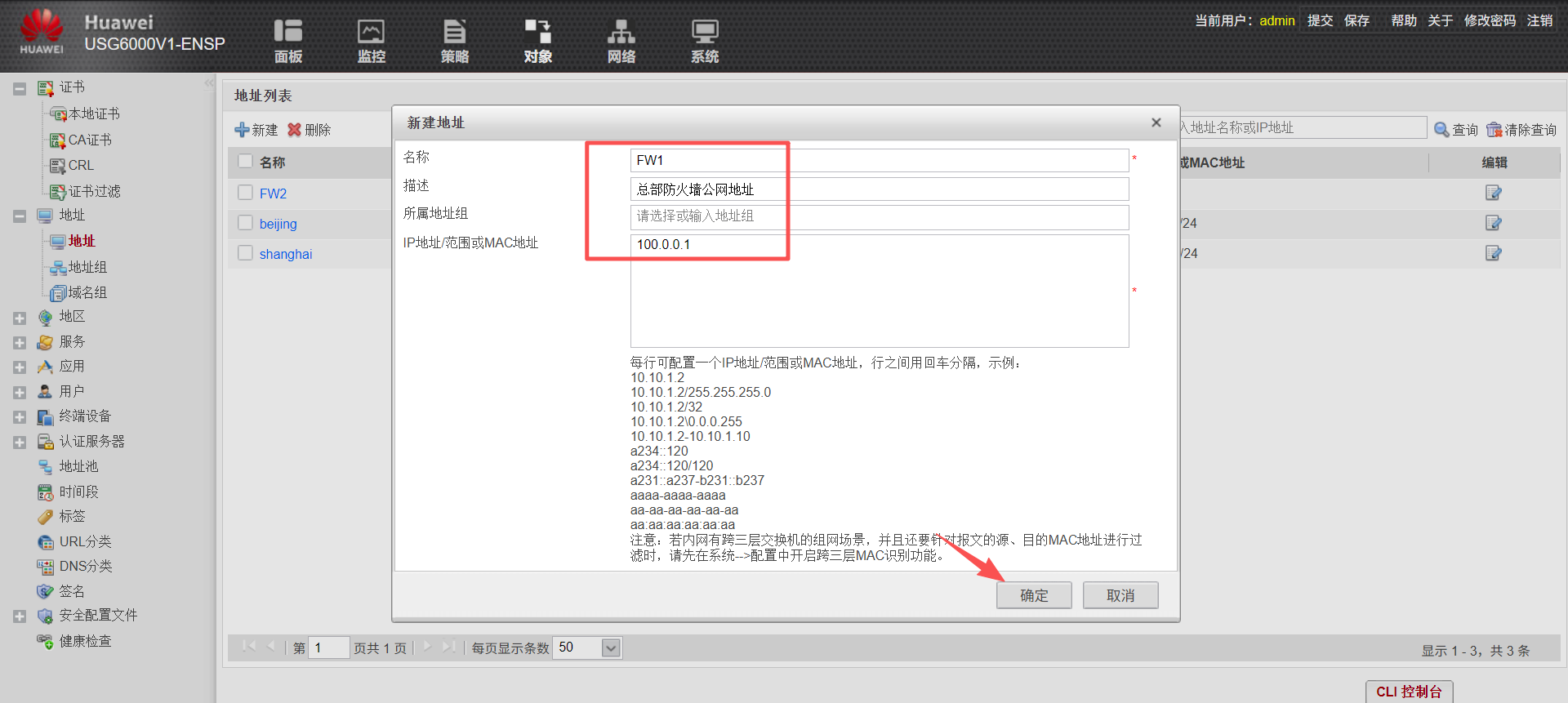

总部防火墙公网地址：100.0.0.1，名称FW1
分公司防火墙公网地址：200.0.0.1，名称FW2

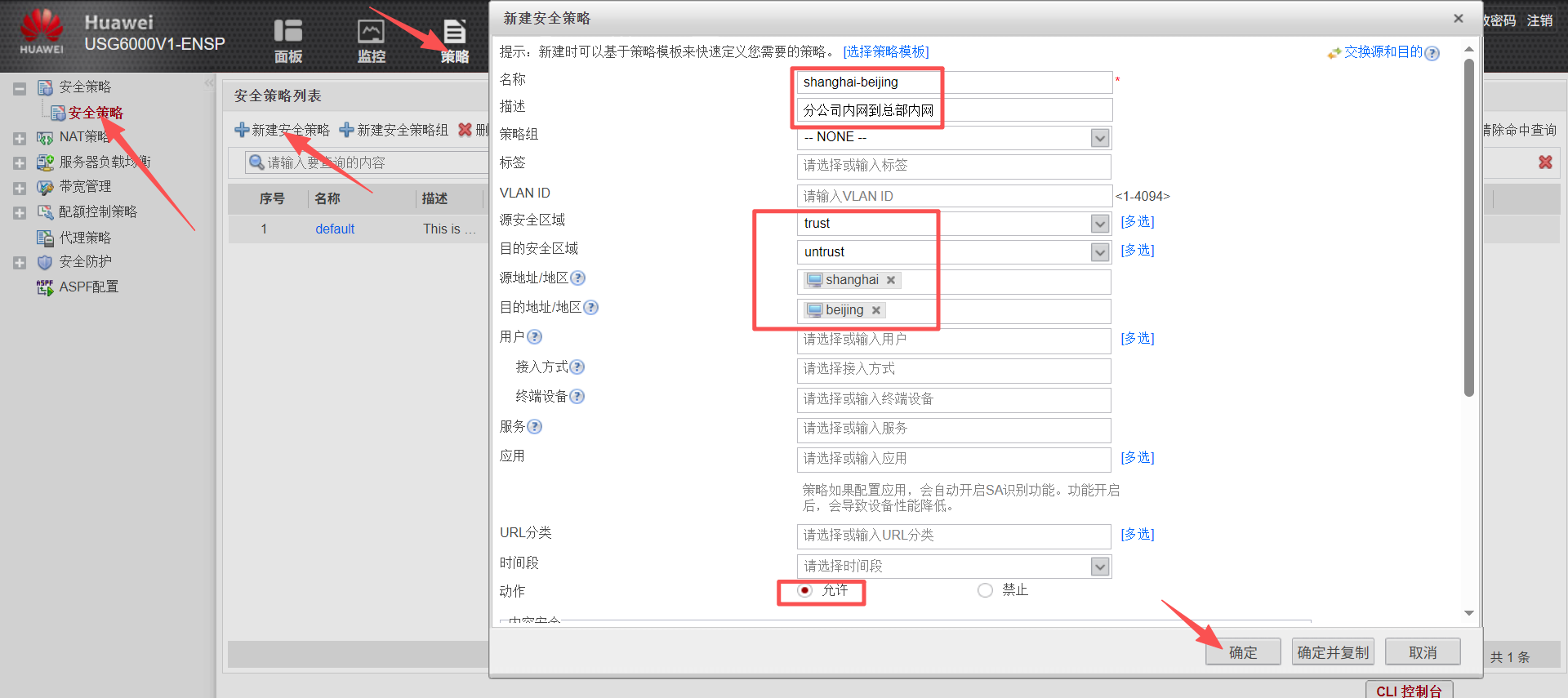

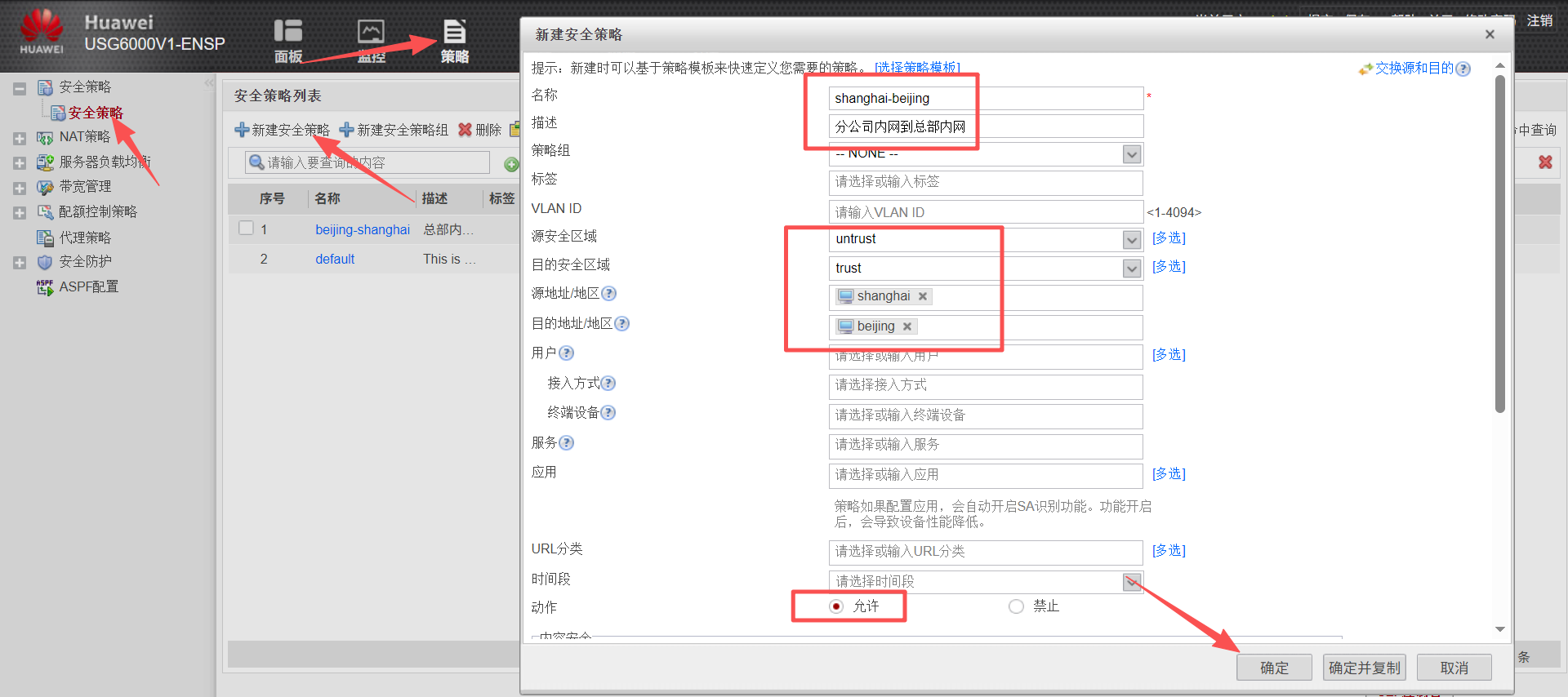

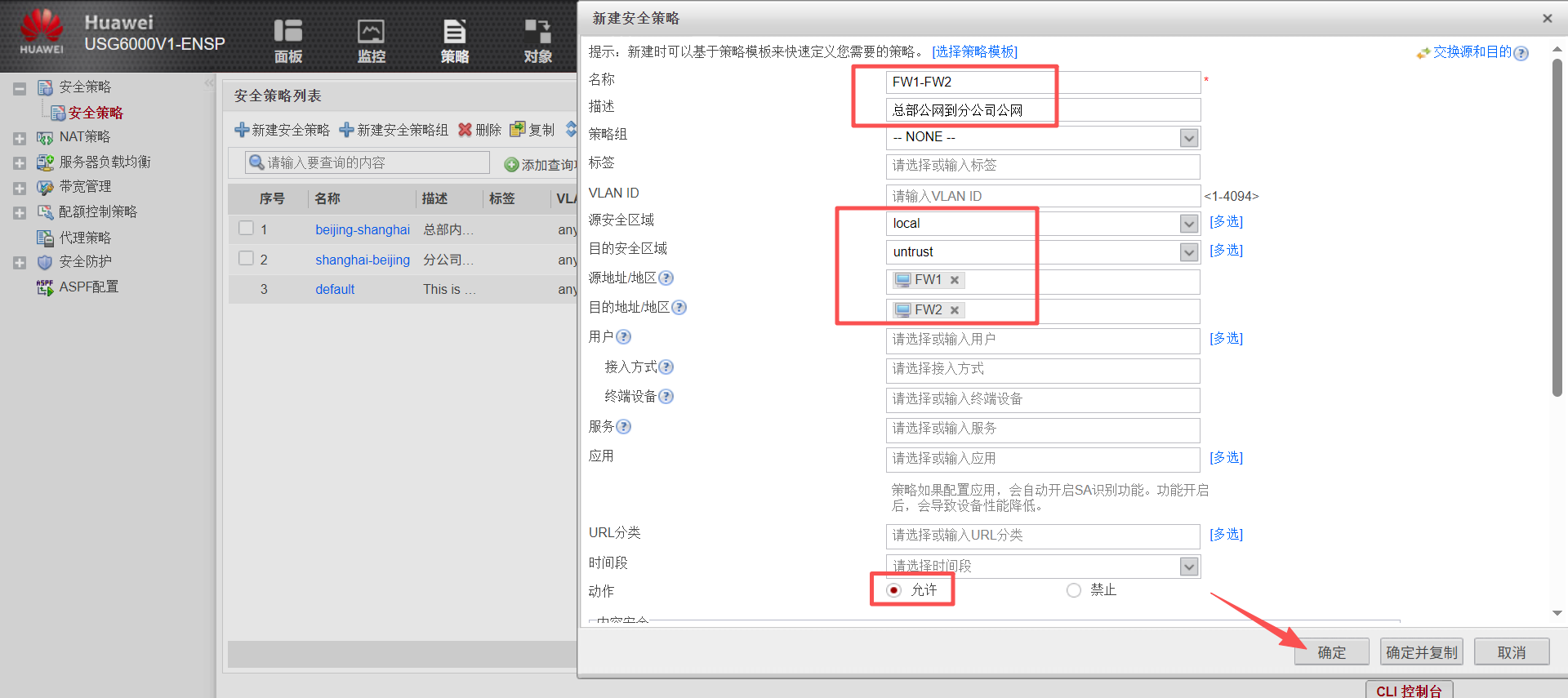

创建安全策略

允许 trust → untrust：源 shanghai目的 beijing，动作允许。
允许 untrust → trust：源 beijing目的 shanghai，动作允许。

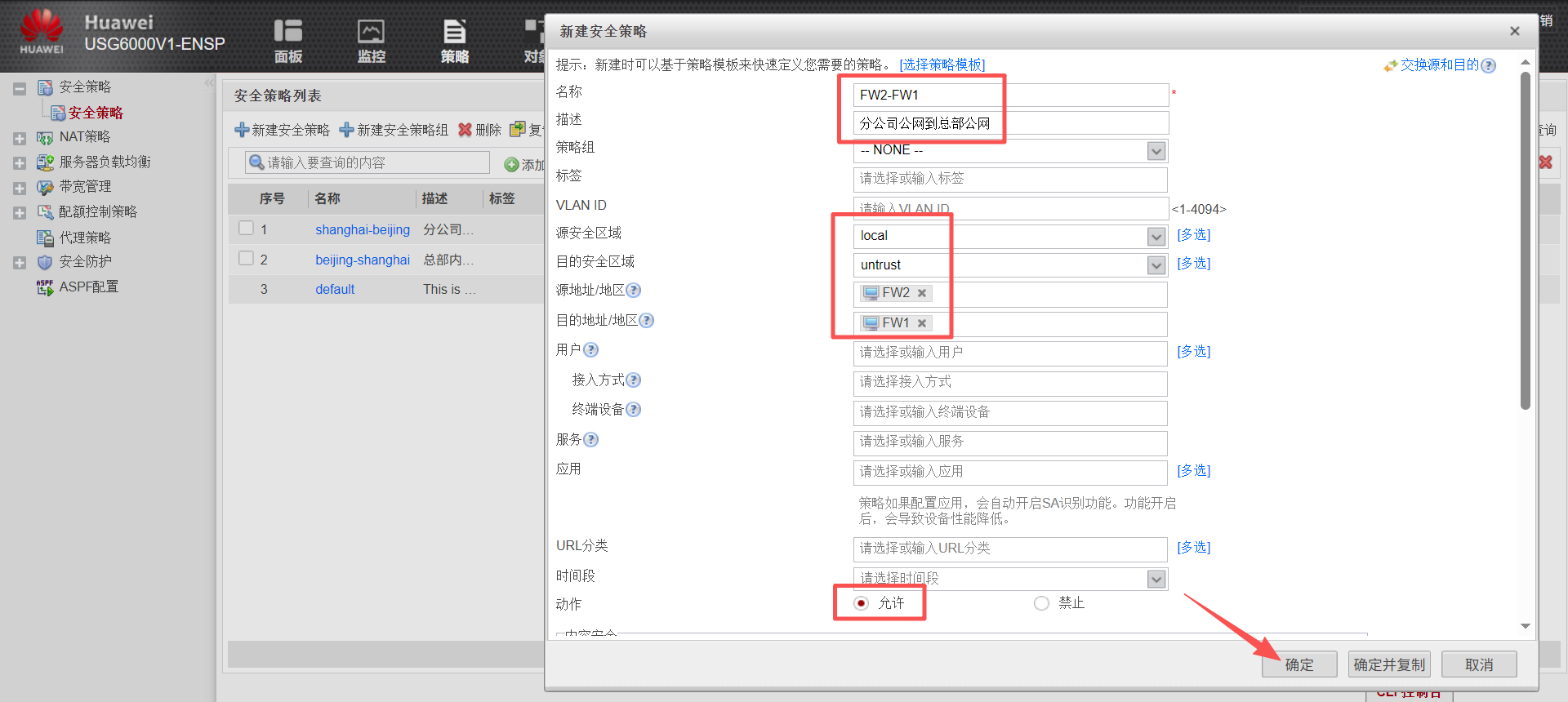

允许 local → untrust：源 FW2 目的 FW1，动作允许。

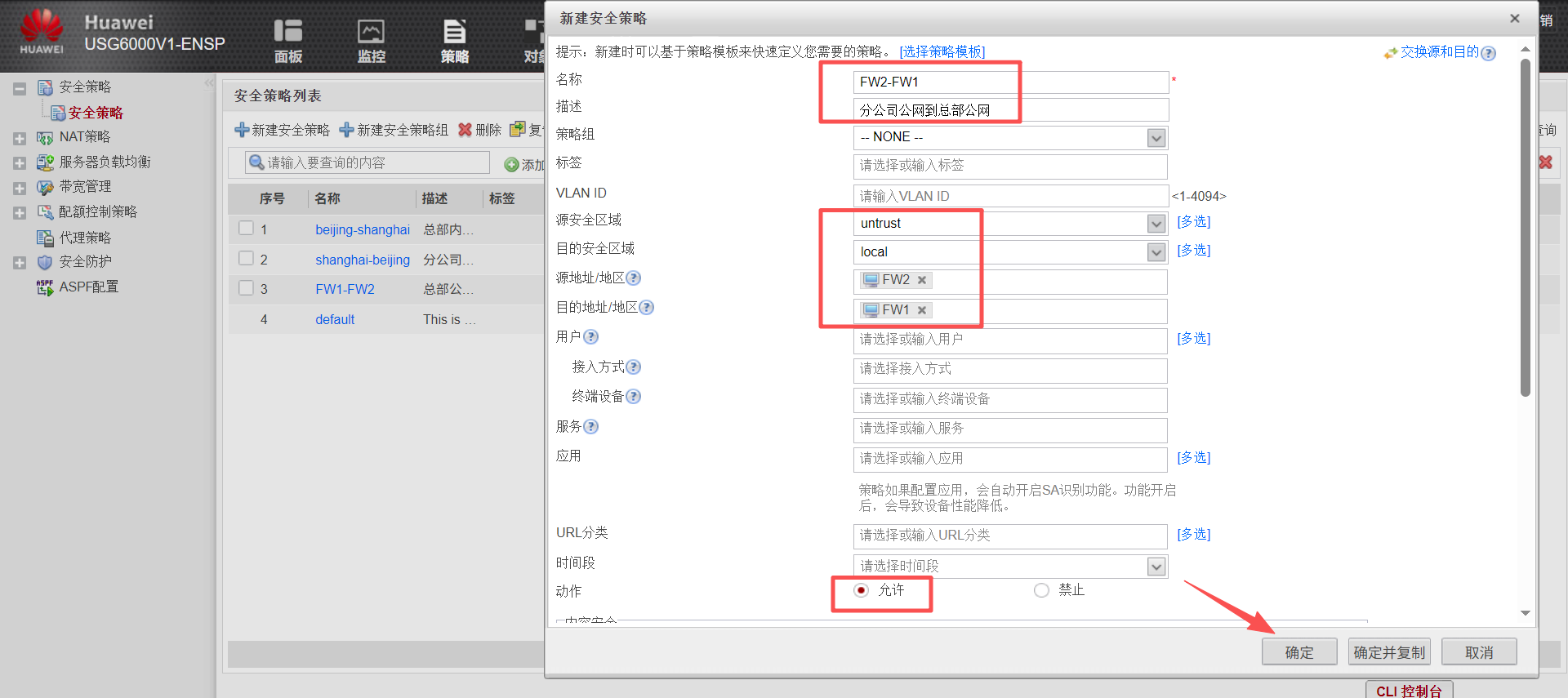

允许 untrust → local：源 FW1 目的 FW2，动作允许。

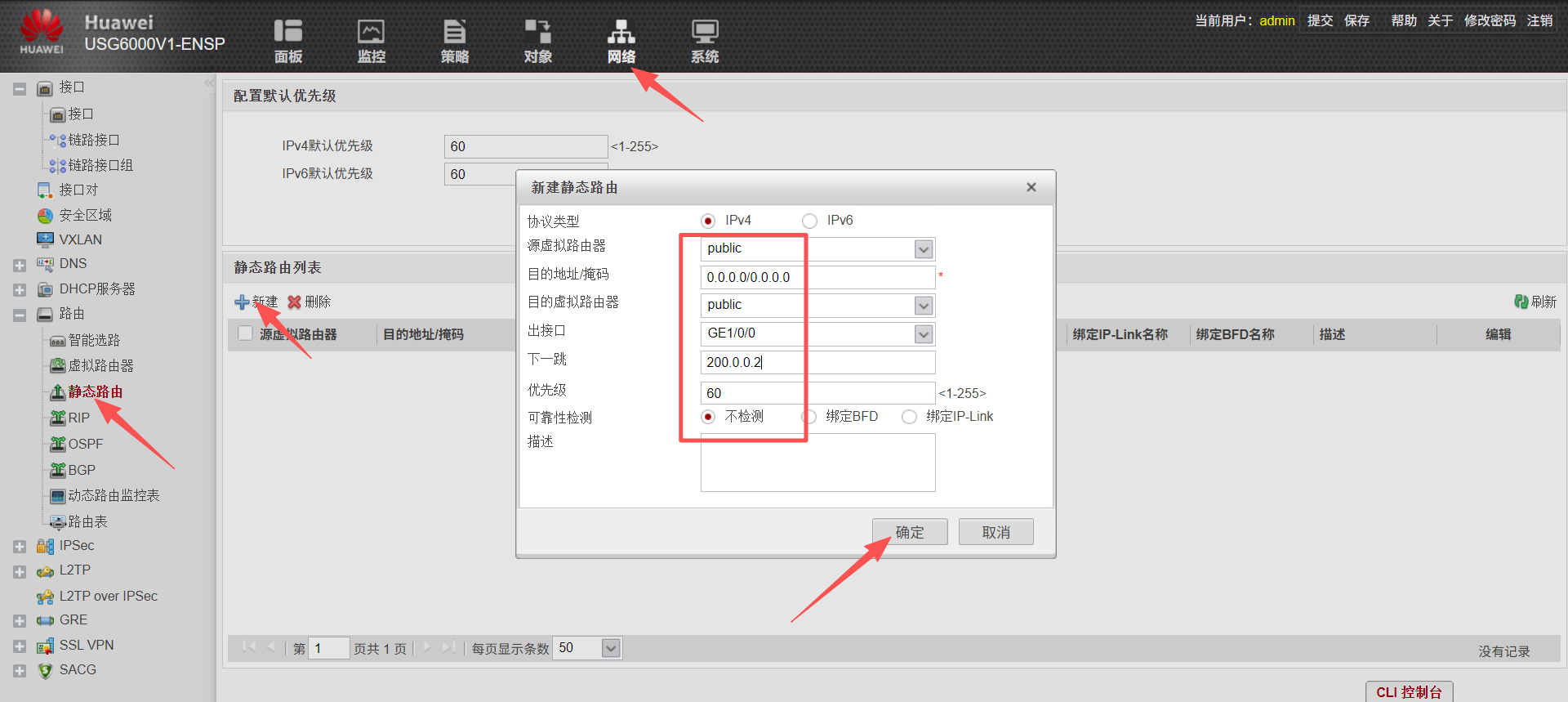

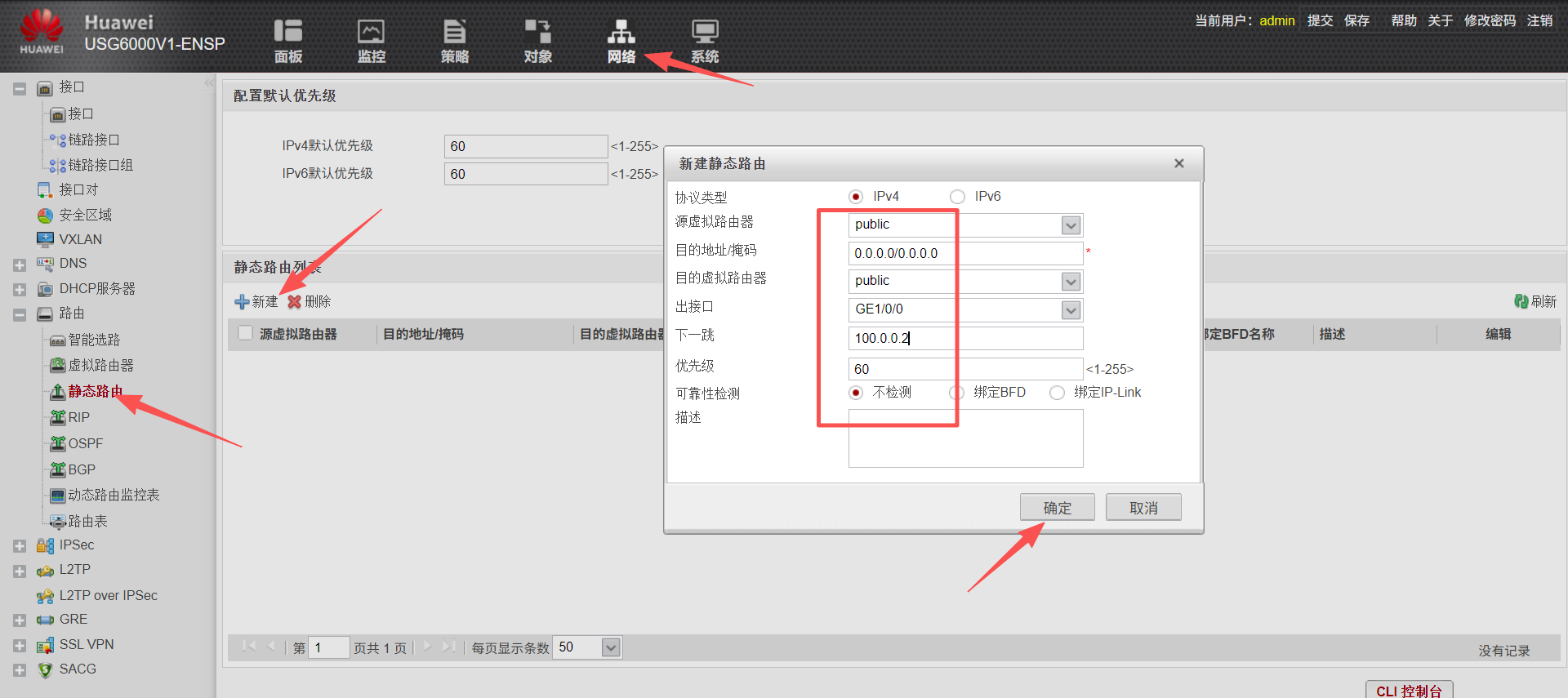

配置静态路由

分公司通过防火墙上网，需配置默认路由指向运营商网关。

配置 IPSec VPN（核心）

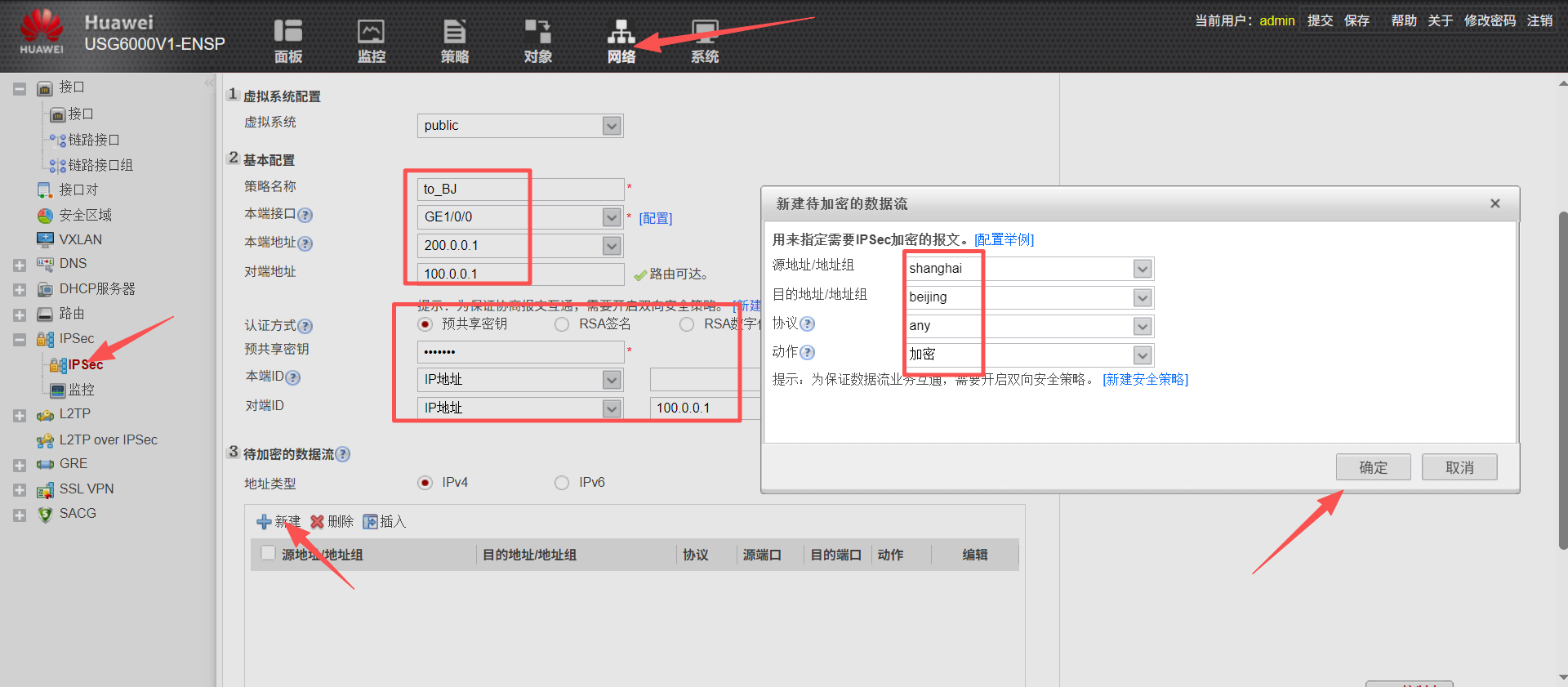

新建 IPSec 策略 ，名称 to_BJ。

基本设置：

本端接口：GE1/0/0
本端地址：200.0.0.1（分公司公网 IP）
对端地址：100.0.0.1（总公司公网 IP）
认证方式：预共享密钥 ，输入 Sec@123
本端 ID、对端 ID 可选 IP 地址。

待加密数据流：

源地址：shanghai (192.168.66.0/24)
目标地址：beijing (192.168.11.0/24)

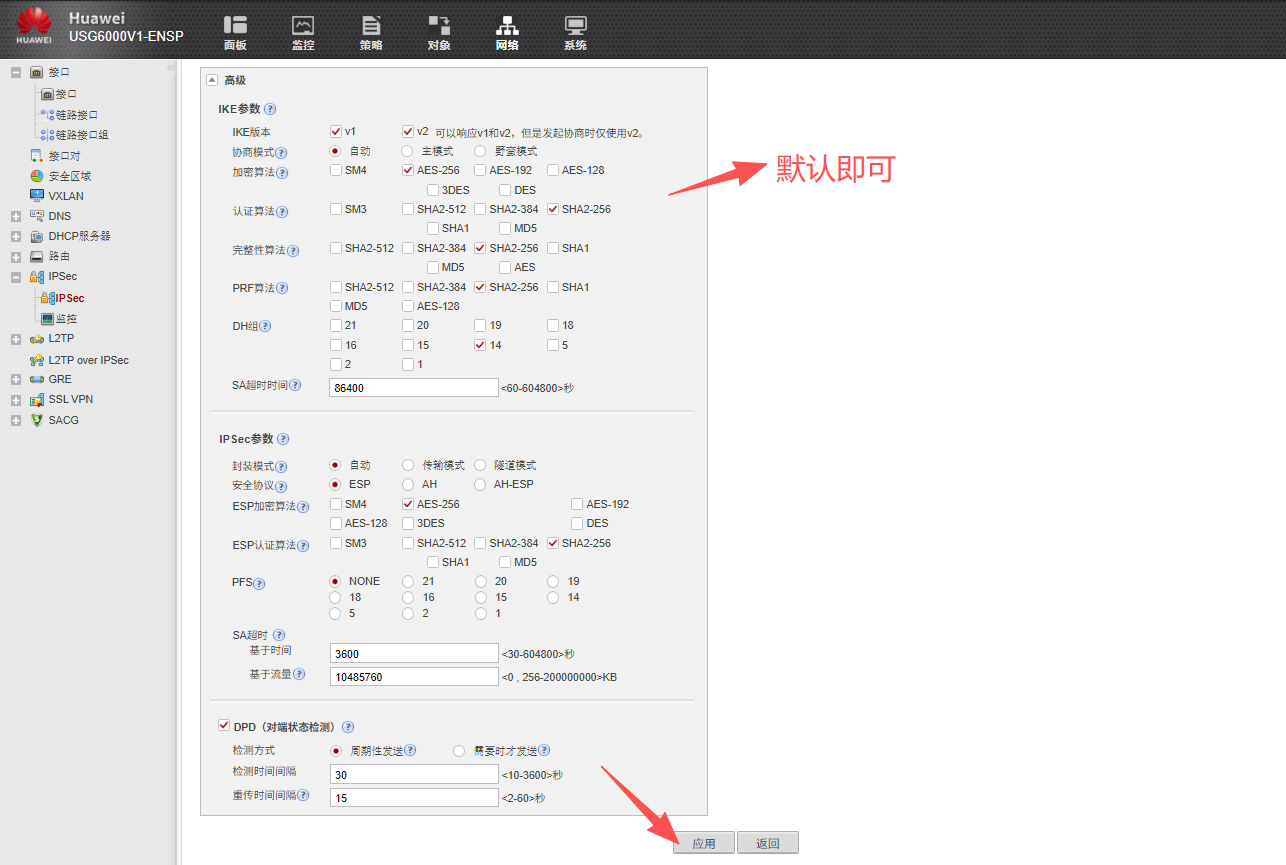

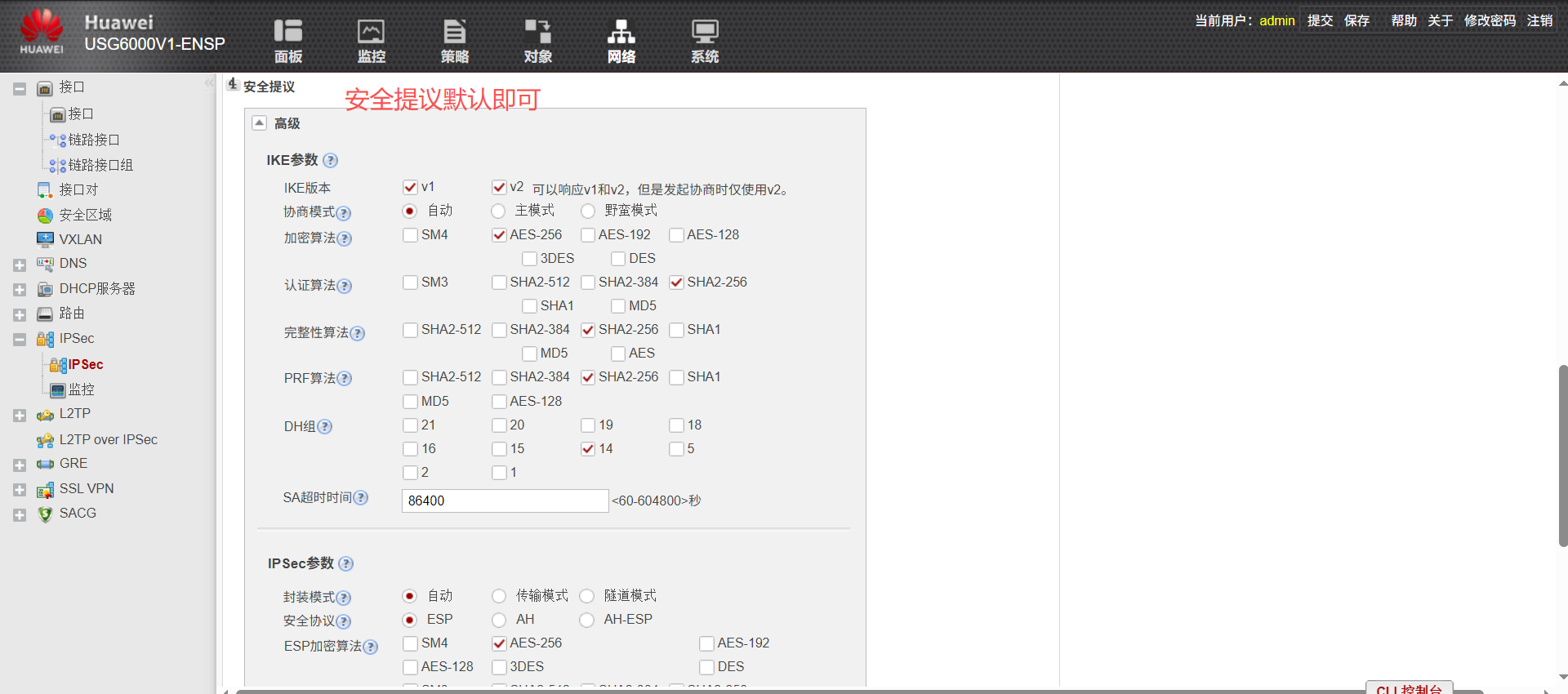

安全提议：默认即可

点击"应用"并提交。

验证 VPN 是否成功

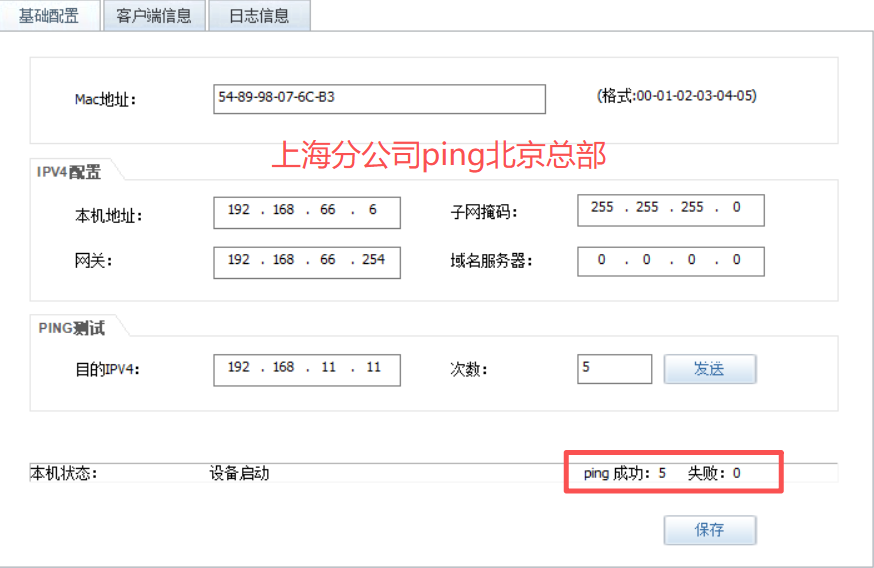

在分公司内网主机 ping 总部内网主机。

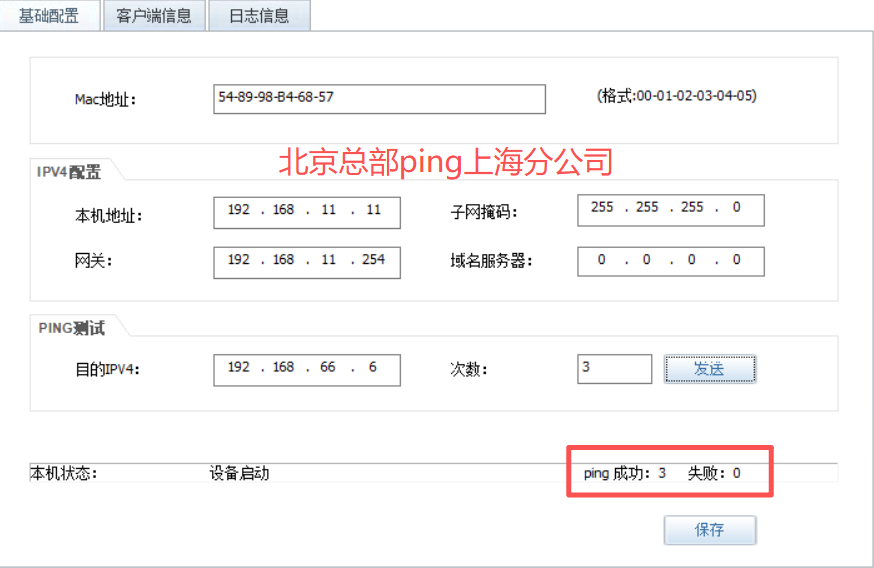

在总公司内网主机 ping 分公司内网主机。

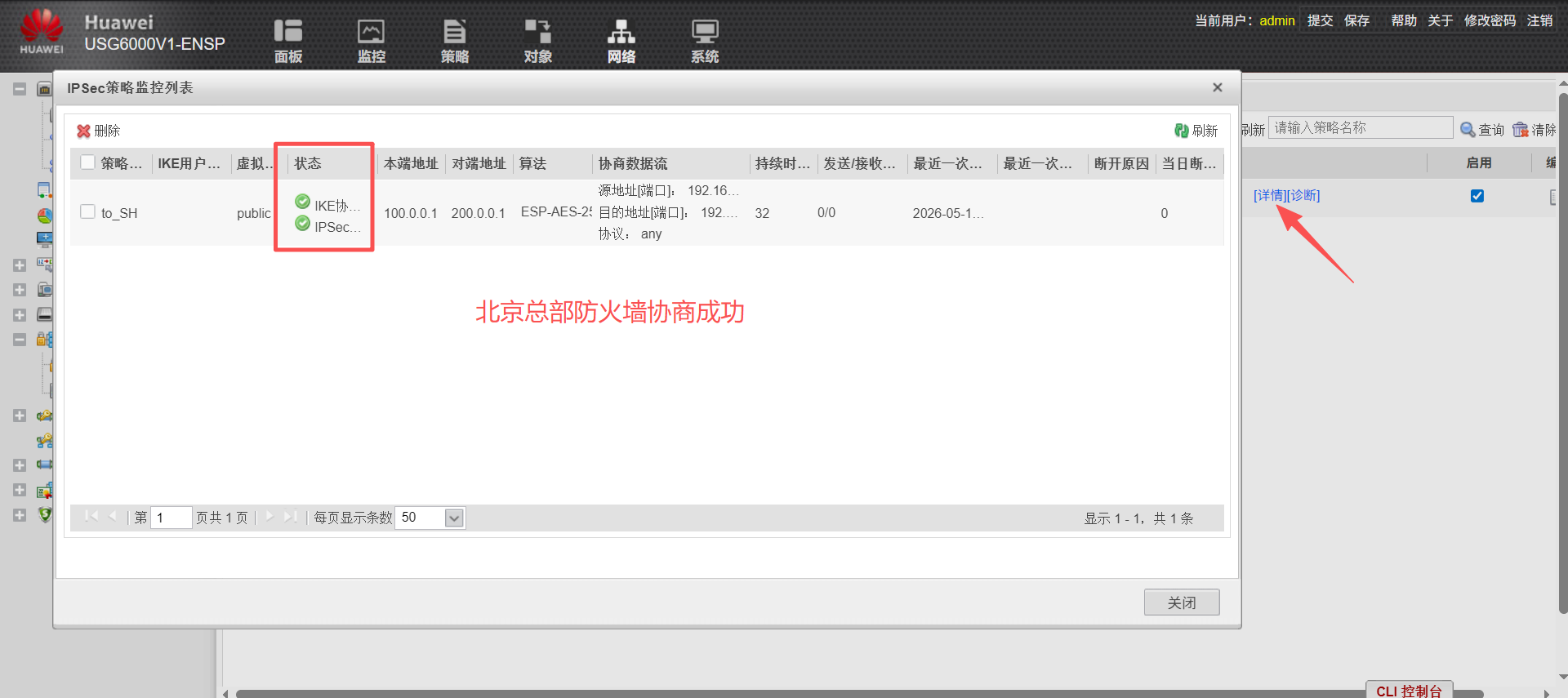

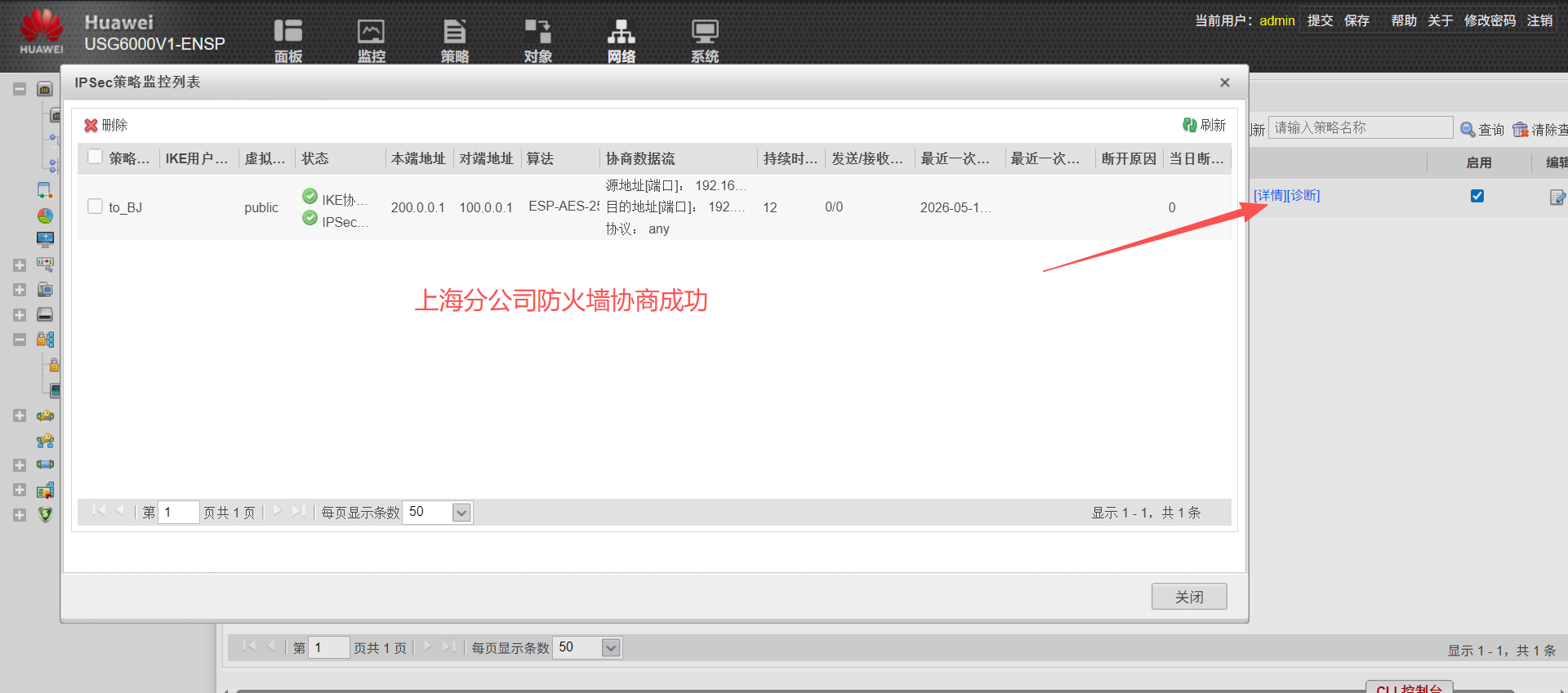

若能通，查看防火墙上的 IPSec 监控：协商状态为成功。

四、总结

本文系统讲解了如何利用IPSec VPN在不增加网络改造成本的前提下，解决企业多地办公的财务数据安全同步问题。首先介绍了VPN的核心价值与IPSec VPN的适用场景，随后深入解析了IPSec的两阶段原理：IKE协商建立管理隧道（阶段一）和IPsec SA建立数据隧道（阶段二）。实战部分基于华为防火墙环境，采用预共享密钥认证方式，详细演示了从基础接口配置、安全策略、静态路由到IPSec策略创建的完整点到点VPN配置流程，并提供了验证方法。

预共享密钥方式简单易配，适合小规模场景。但如果分公司数量增多或对安全性要求极高，证书认证会是更好的选择------我们将在下一篇文章中详细讲解。
