零、前情提要

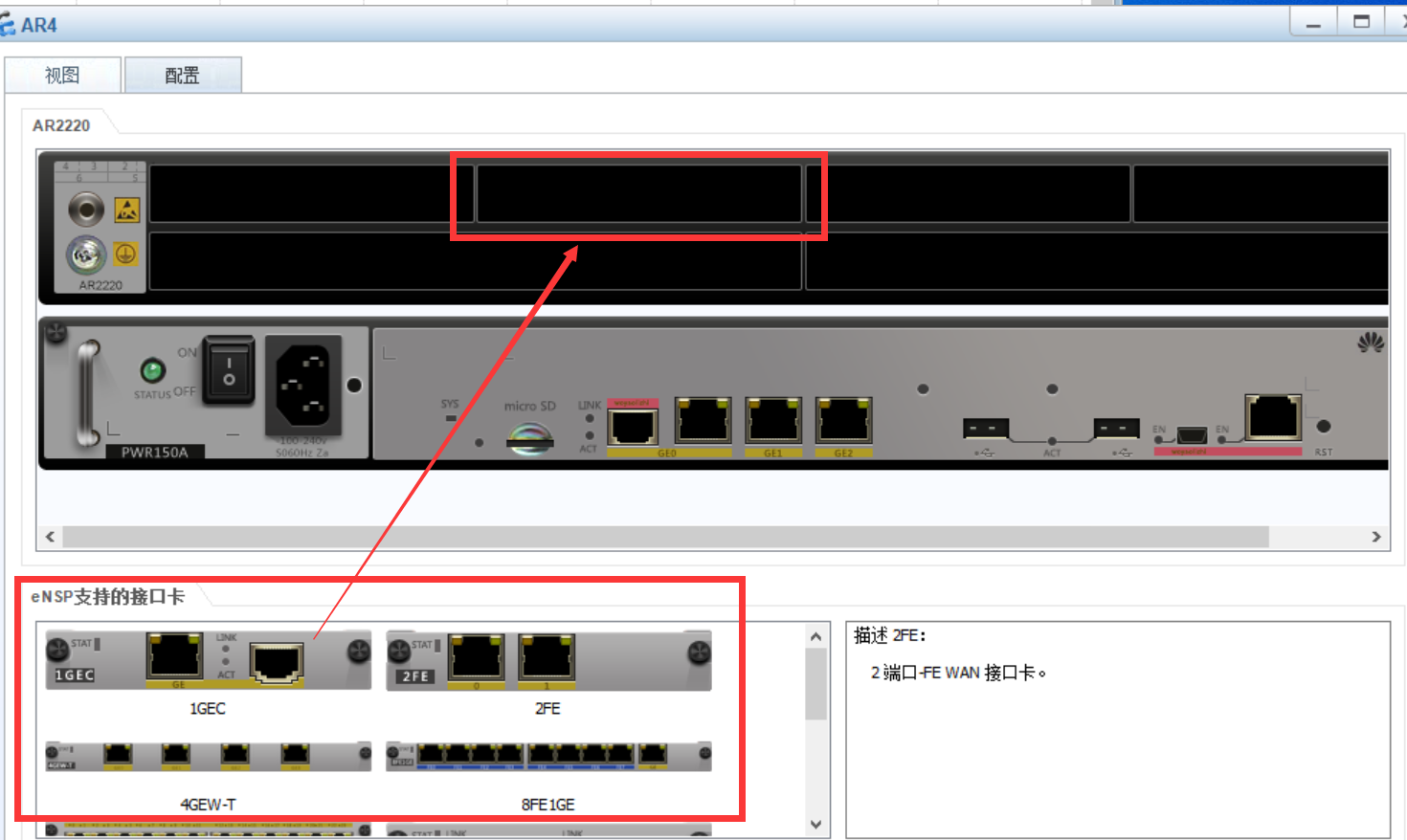

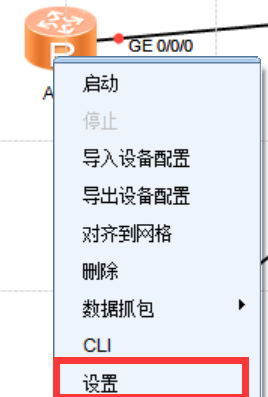

可在关机模式下,通过设备右键,点击设置

将需要的接口拓展到设备上去

一、基础命令

1.用户视图基础操作

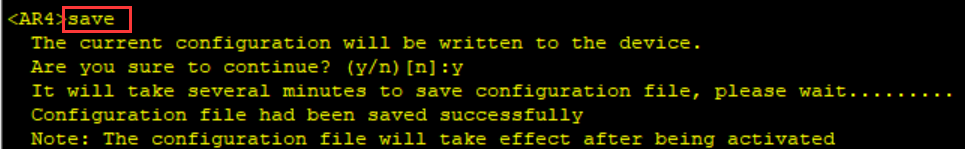

save :保存(用户视图使用)

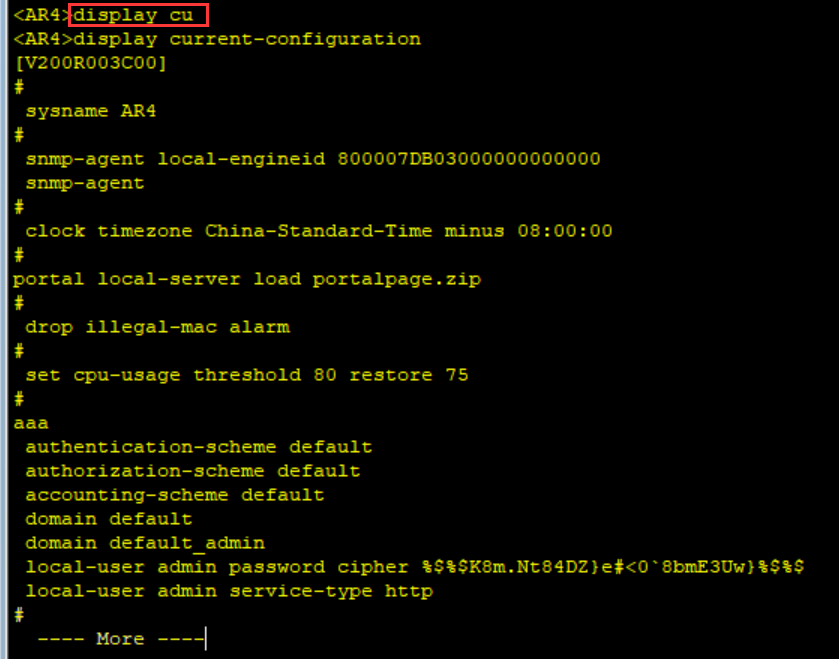

display cu:查看当前配置
reset s:清空保存的配置文件

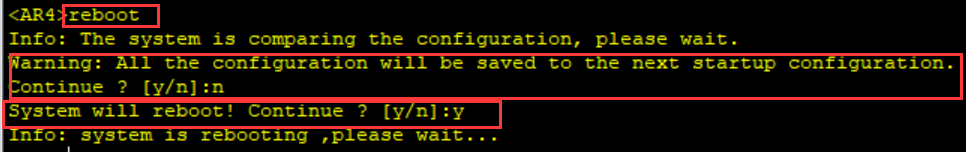

注:reboot:保存配置文件+关机

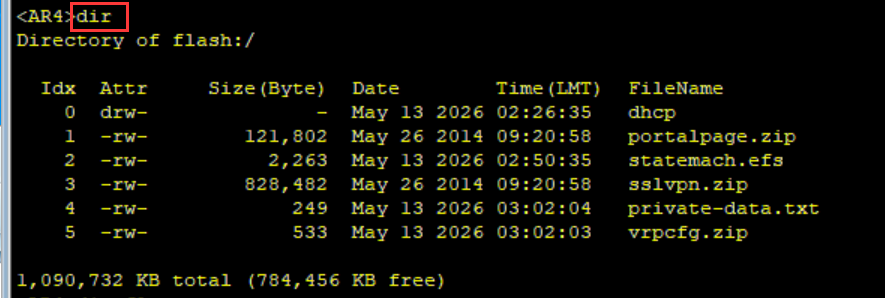

dir:查看当前目录下的文件

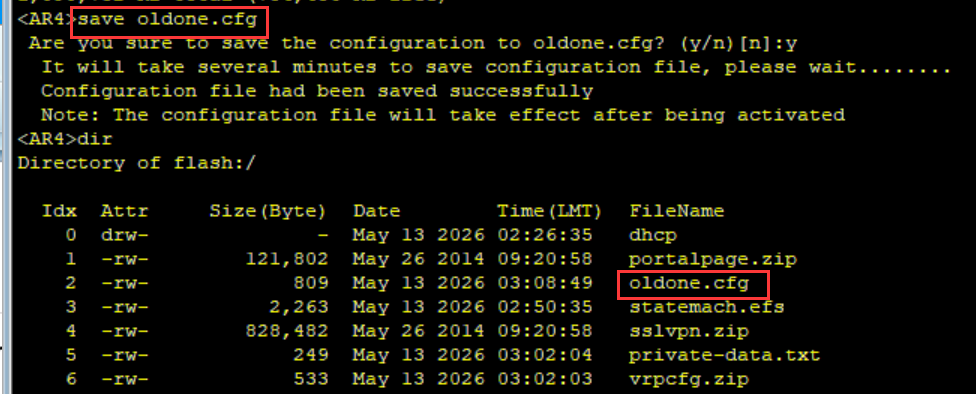

save 文件名.cfg:保存当前配置文件

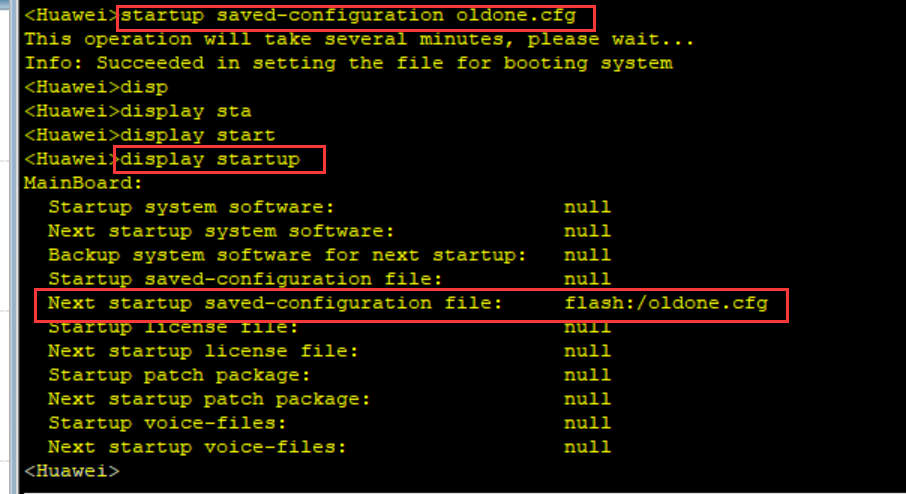

startup sa 文件名:配置下次启动的配置文件
其他命令列举:

undelete 恢复删除的文件

delete 删除文件

copy 复制文件

move 移动文件

more 查看文件文本

rename 重命名文件

pwd 查看当前

mkdir 创建目录

rmdir 删除目录

2.系统视图设备管理

sys :进入设备管理
sysname 名字 :给设备命名
q :退出当前
return / ctrl+z(按键):直接退回用户视图
undo shutdown:保持接口打开

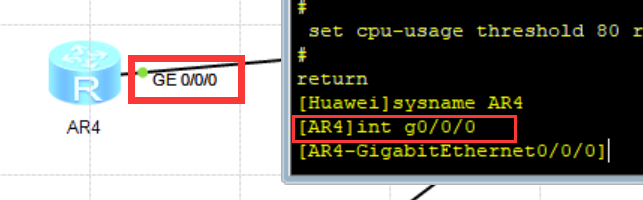

int 接口:进入接口配置

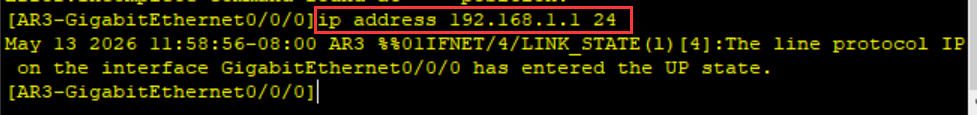

ip address xxx.xxx.xxx.xxx 24 :配置IP和子网掩码

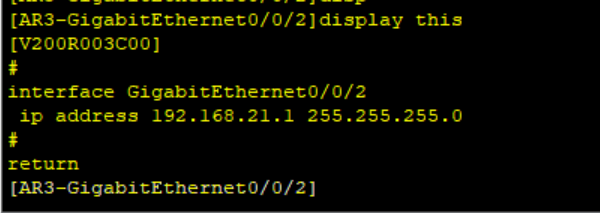

display this:查看当前接口IP信息

注:子网掩码由可变的IP部分决定。如192.168.21.22和192.168.21.223,这两个需要通信的子网掩码就是255.255.255.0;而192.168.2.22和192.168.21.223,子网掩码为255.255.0.0

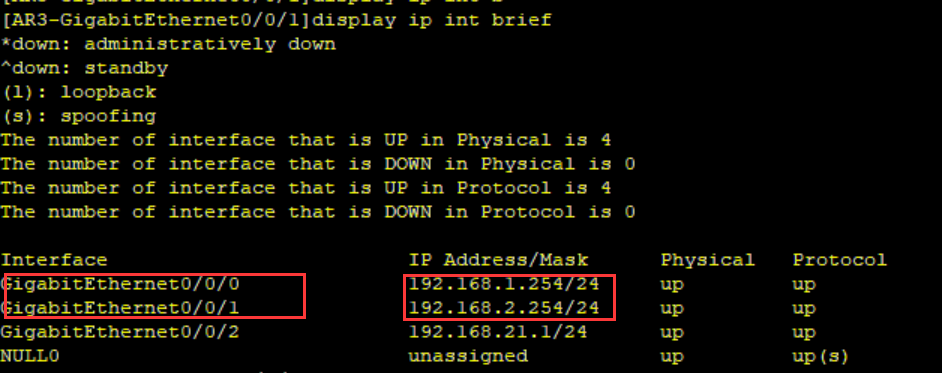

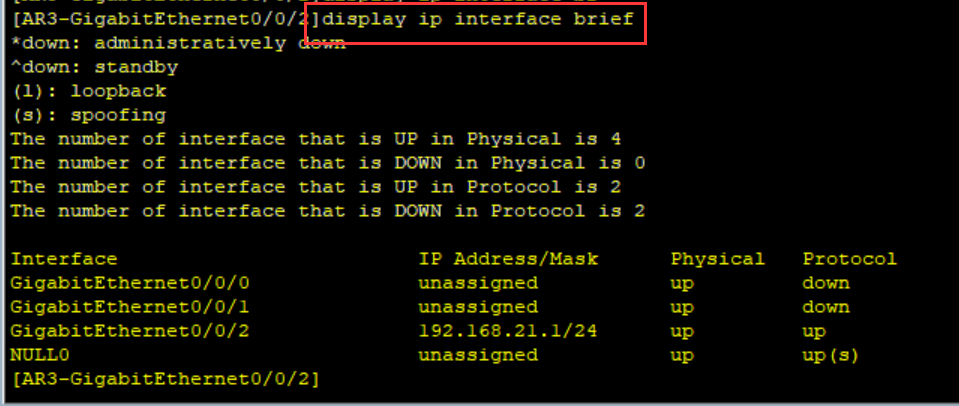

display ip int brief:查看本机所有接口IP地址和摘要

int 接口名 :进入接口视图管理

二、实验相关

1.同网段

1.1连同一台交换机

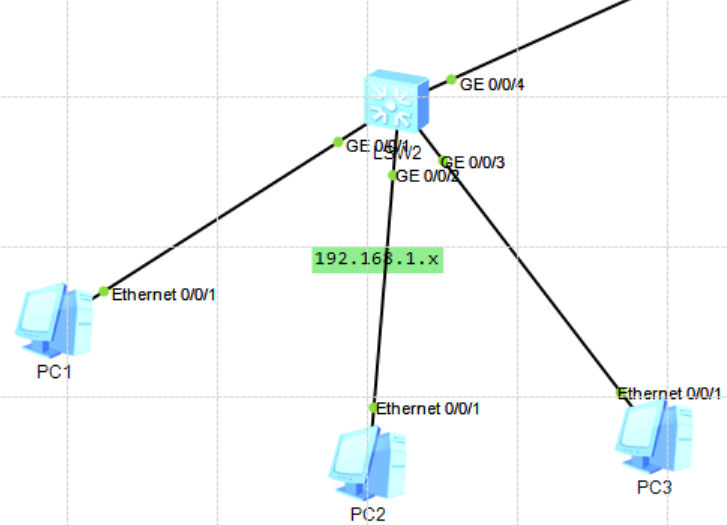

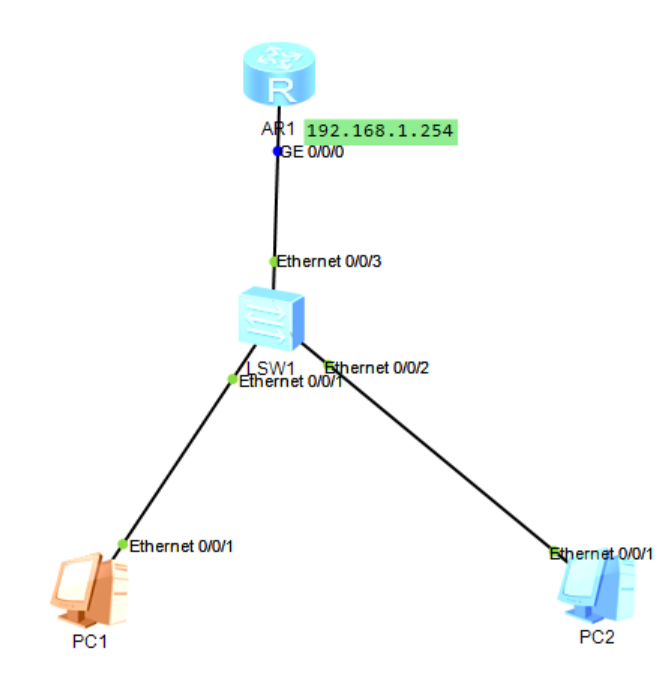

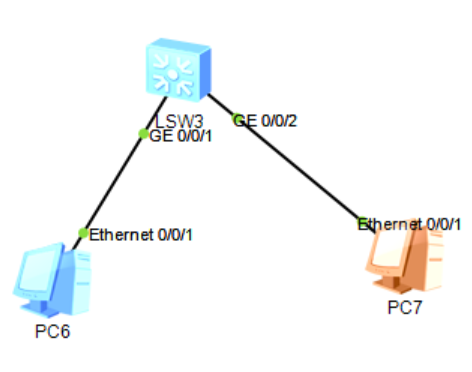

(1)拓扑图

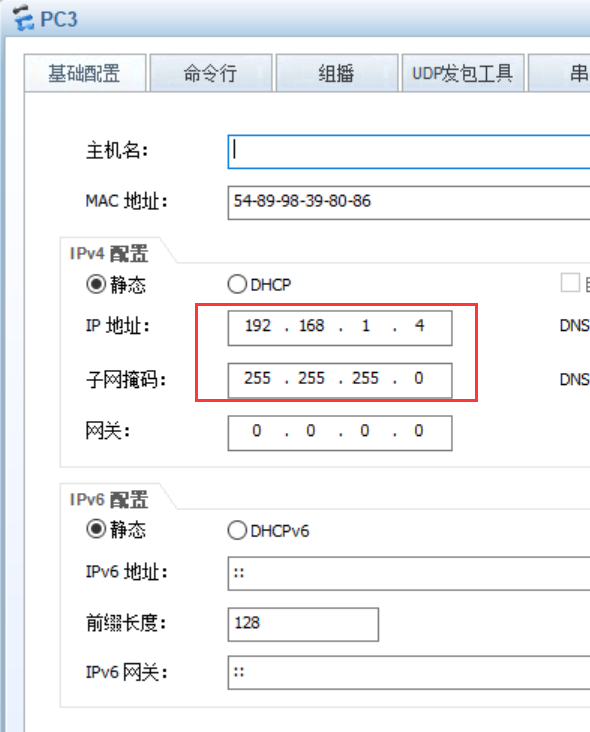

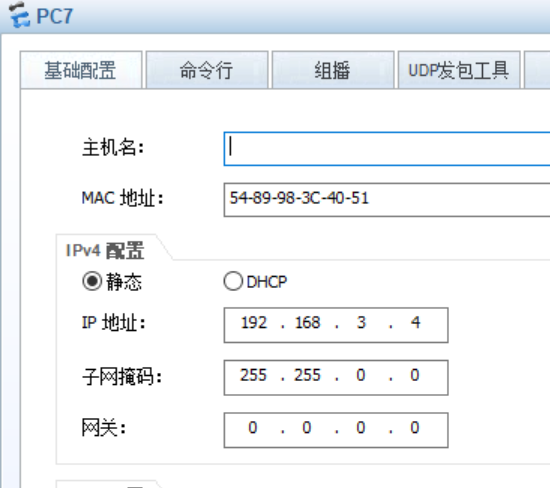

同理

注:同网段局域网用交换机连在一起。同网段无需设置网关也可以ping通

1.2虚拟局域网VLAN

将广播域划分为多个广播域

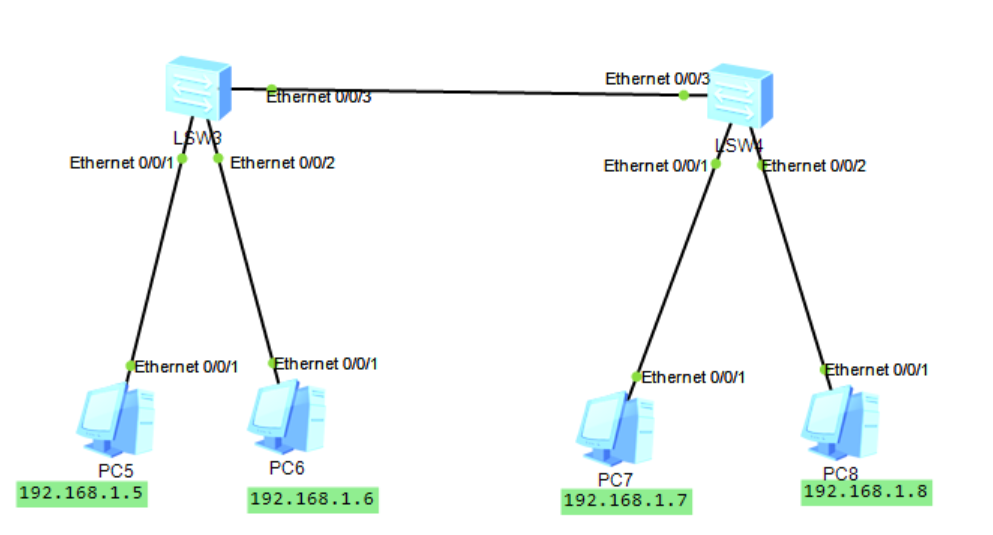

(1)拓扑图
(2)命令

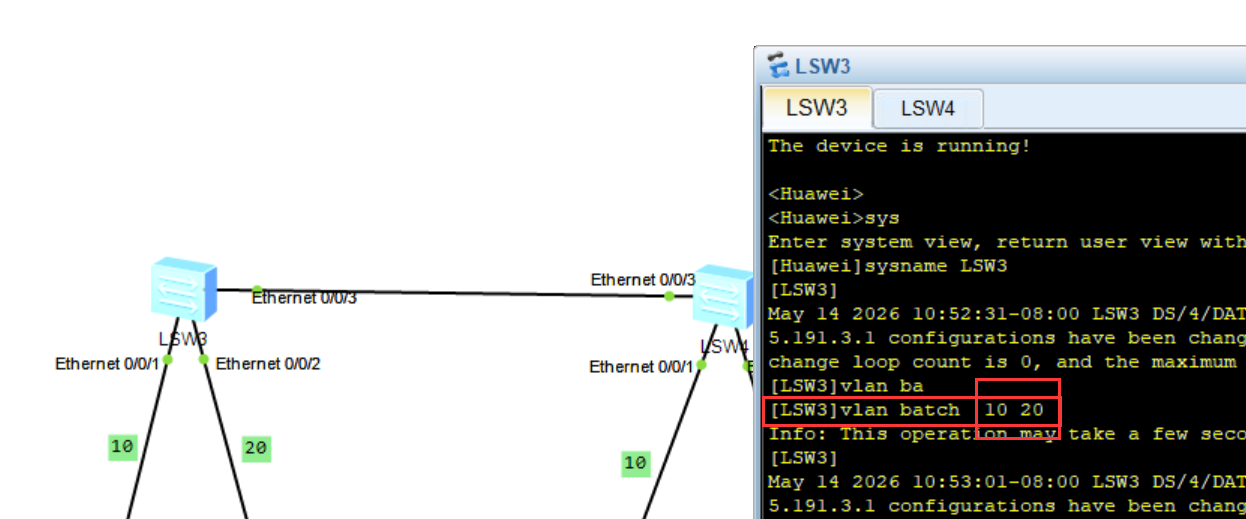

vlan batch xx xx:在交换机创建vlan池

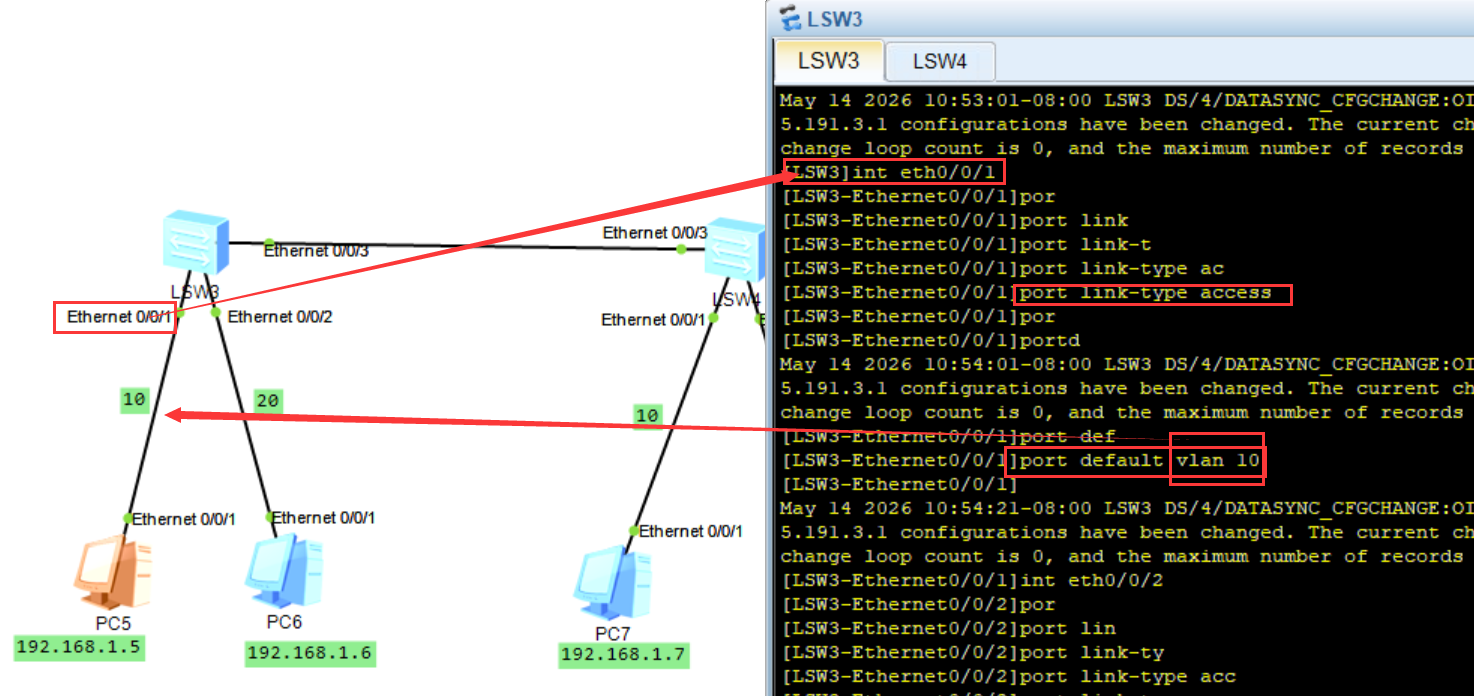

port link-type access :设置接口连接种类,与终端连接为access方式

port default vlan x :设置接口要划分的vlan种类

0/0/2接口同理;

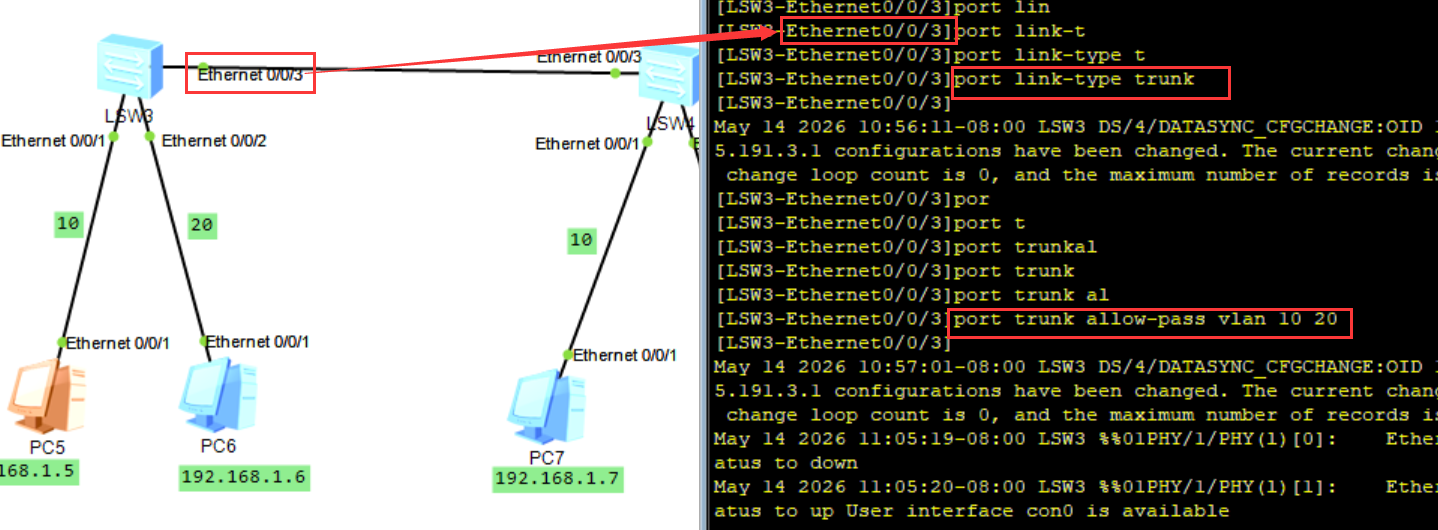

port link-type trunk:设置接口连接种类,与交换机连接为trunk方式

port trunk allow-pass vlan 10 20:接口需要允许两个vlan池的流量通过

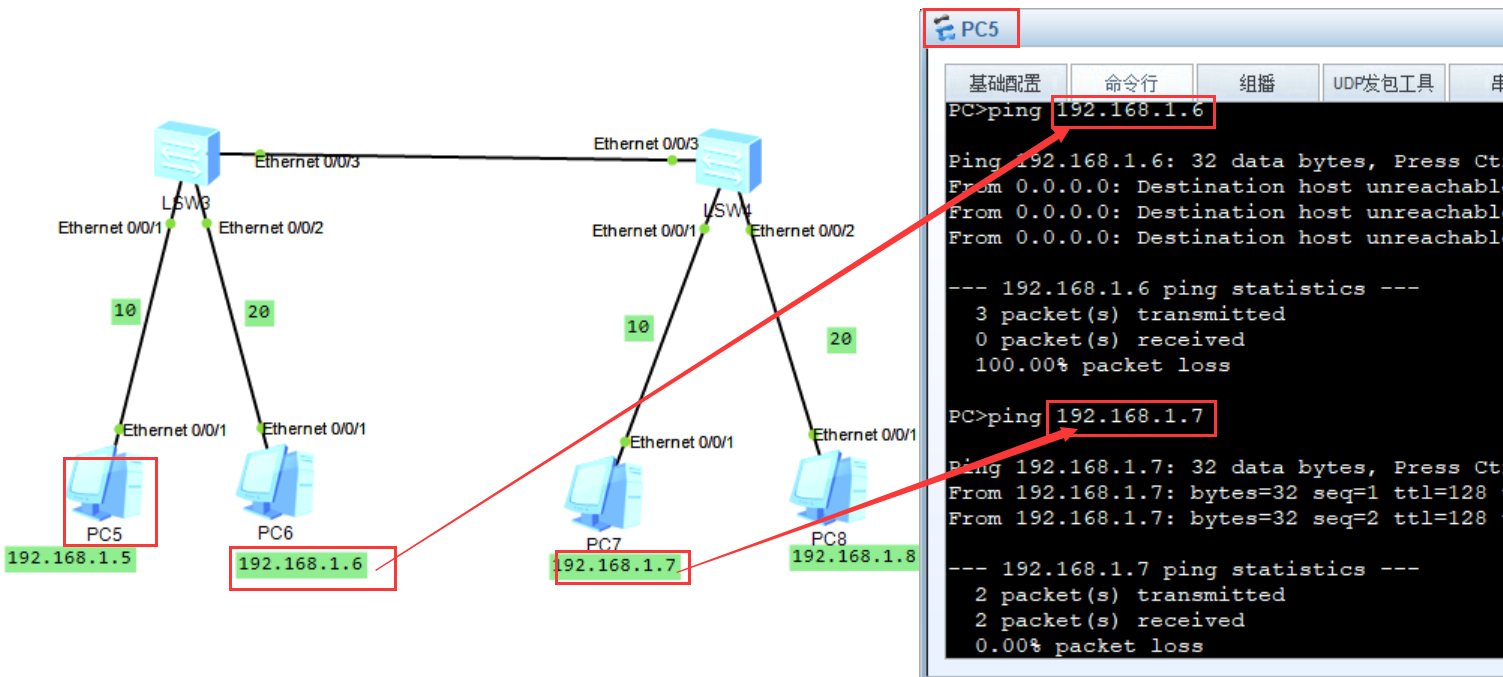

另一半边同理;结果为5ping6不通(不同vlan池),5ping7通(相同vlan池)

2.不同网段

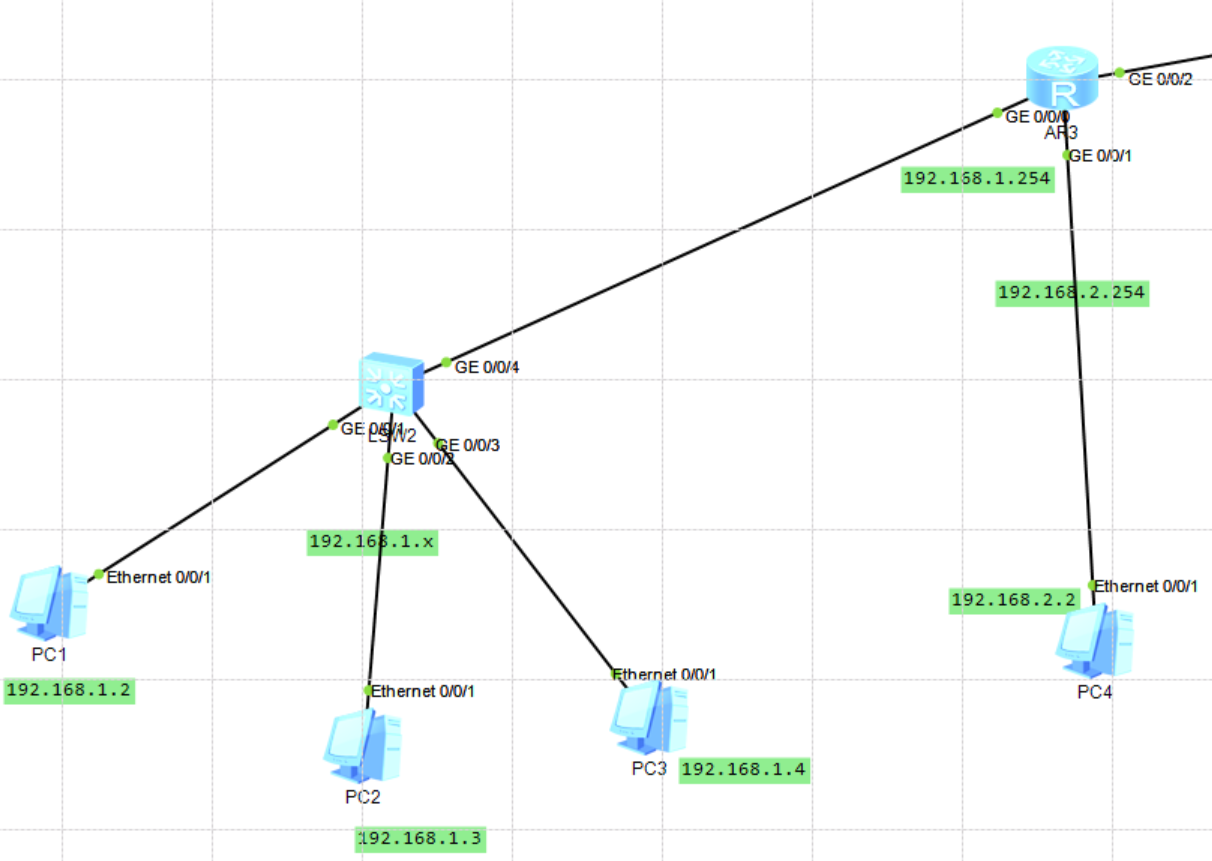

(1)拓扑图

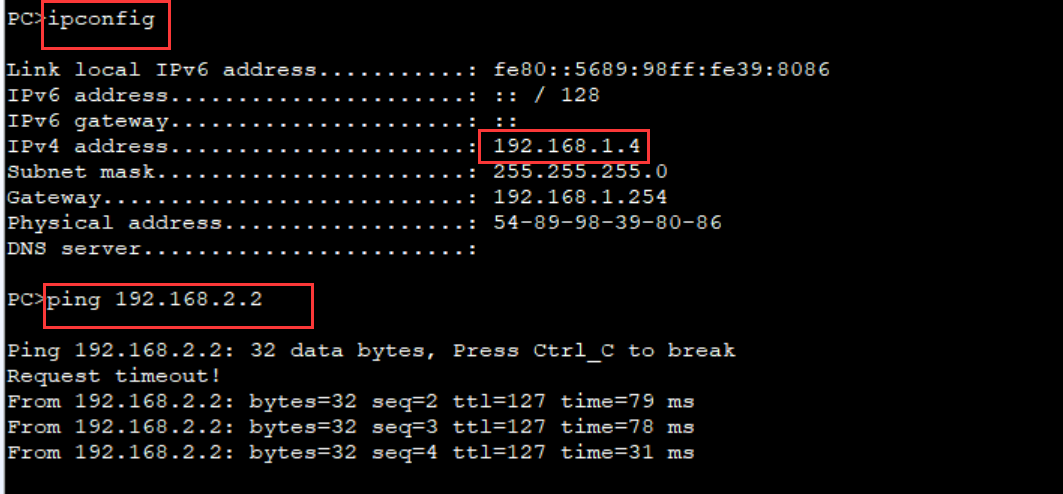

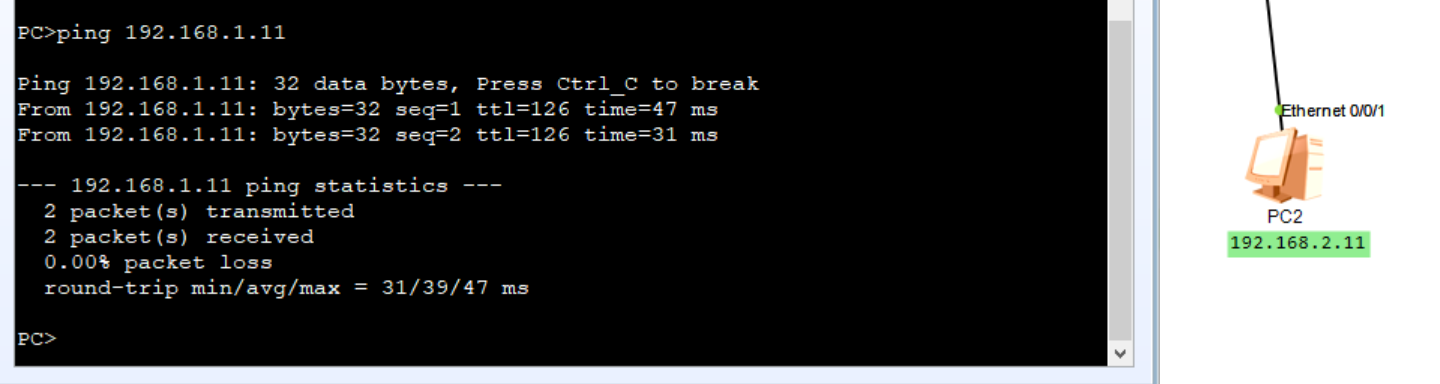

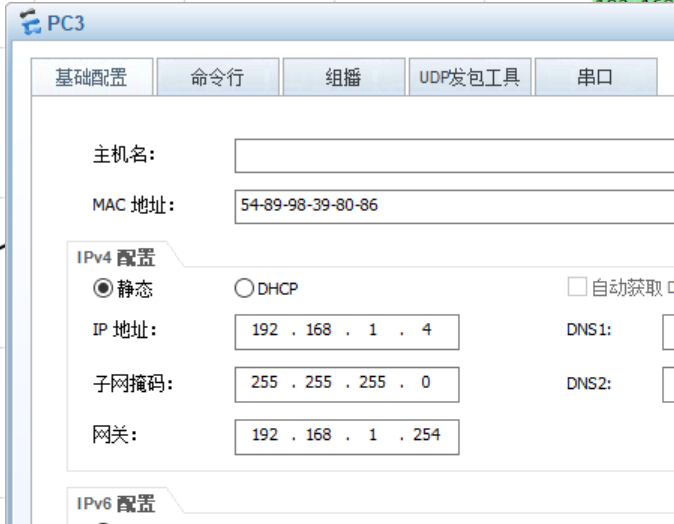

不同网段用路由器连在一起,需设置网关才能ping通

其中需要将路由器的接口设置为网关IP

注:ping通网关(xxx.xxx.xxx.254)说明跟直连三层设备(路由器)相通。而通常交换机不进行特别配置。

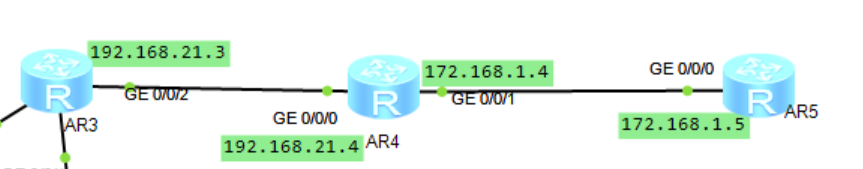

3.静态路由

(1)拓扑图
(2)命令

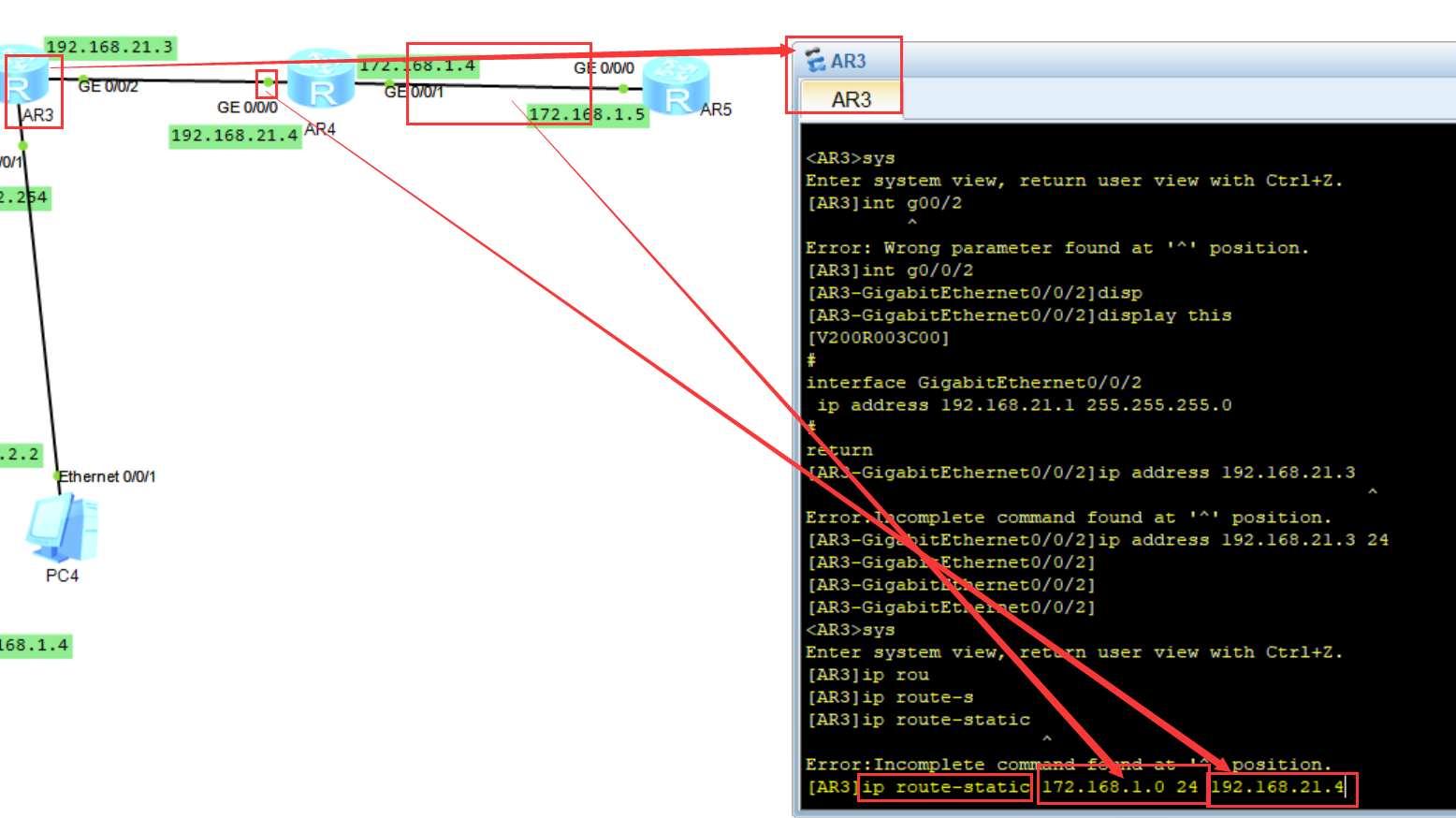

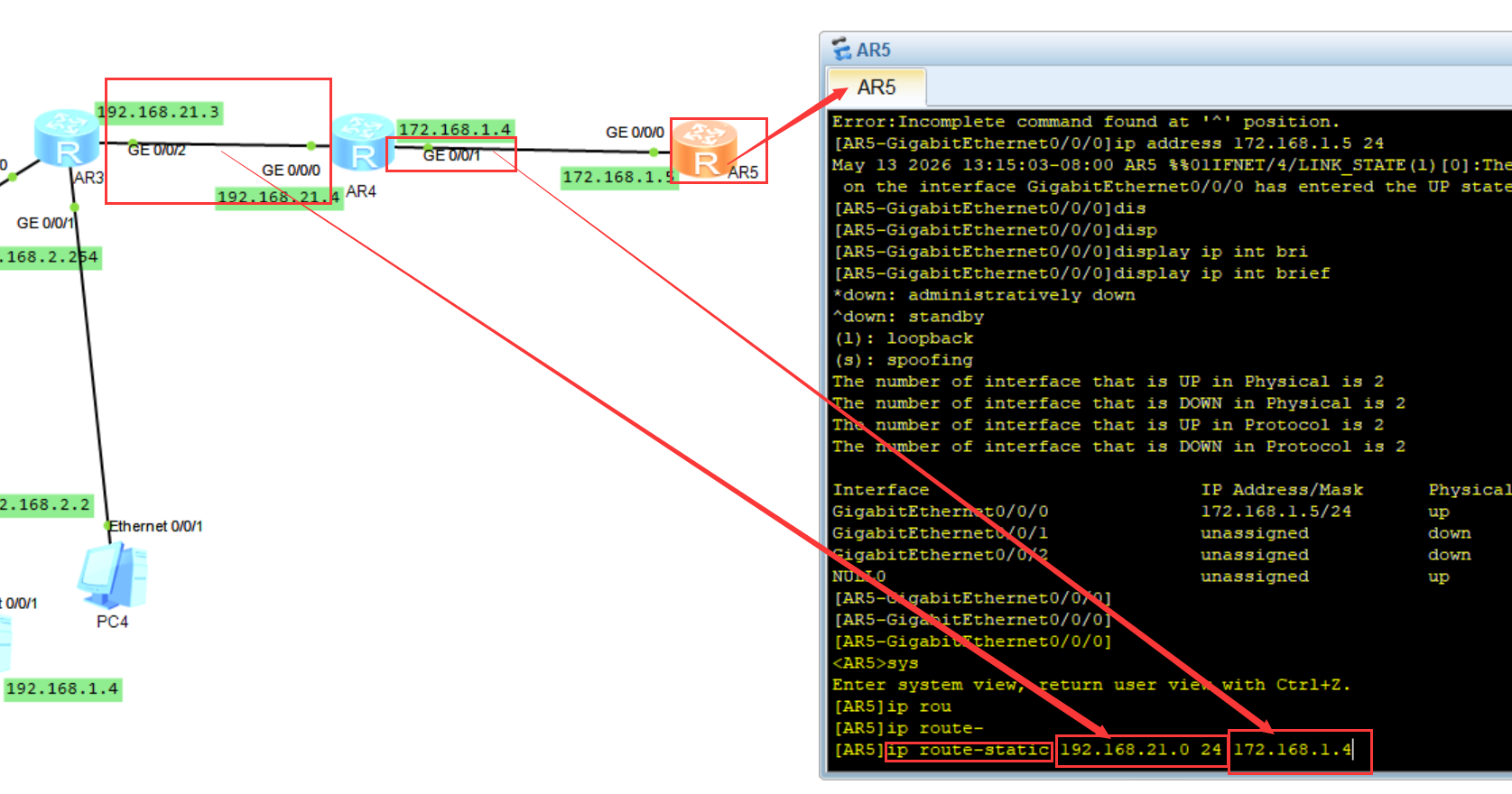

ip route-static 将去的网段 经过下一跳的IP :配置静态路由

同理,双向都要,否则无应答

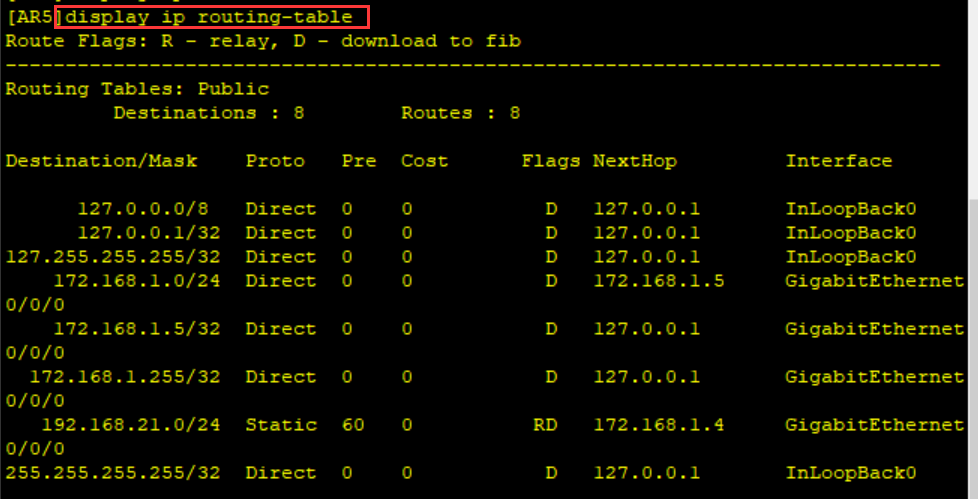

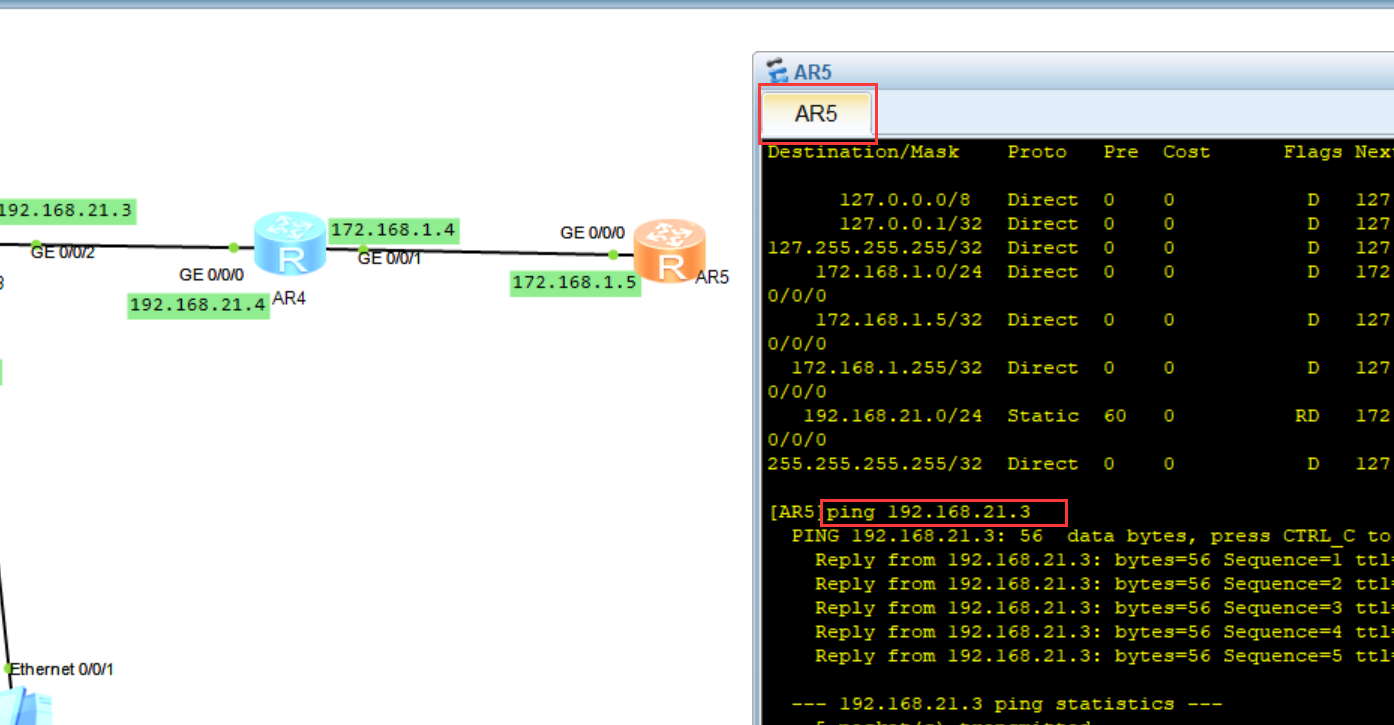

display ip routing-table:查看路由表

这样路由就通了

3.1.不同路由(缺省路由)

(1)命令

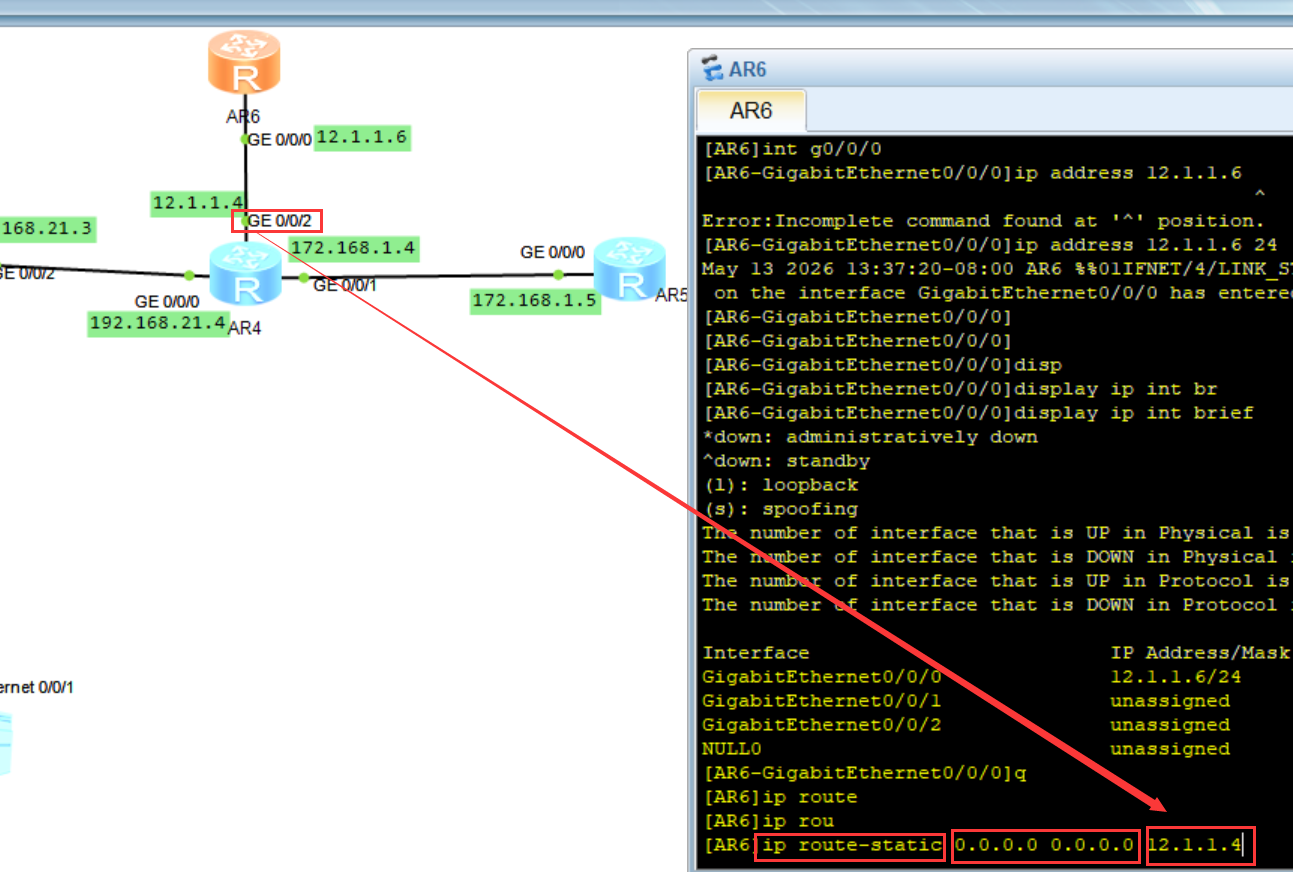

ip route-static 0.0.0.0 0.0.0.0 经过下一跳的IP :配置缺省路由

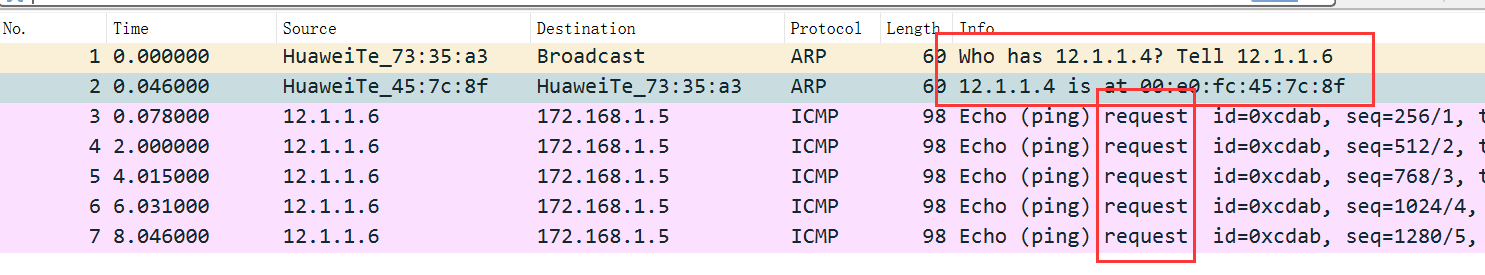

由12.1.1.6 ping172.168.1.5,抓包可以看到提供了12.1.1.6到172.168.1.5的地址,但是172段没有回复。

得出结论:若三台全做缺省路由,则可以相互连通。

3.2.浮动静态路由

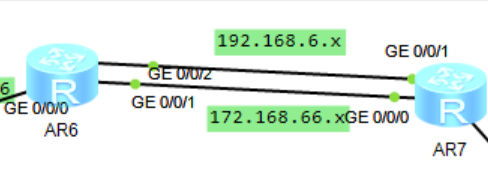

(1)拓扑图

当主线路断掉时走副线路

ip route-static 0.0.0.0 0.0.0.0 1线经过下一跳的IP

ip route-static 0.0.0.0 0.0.0.0 2线经过下一跳的IP preference 100

4.动态路由OSPF

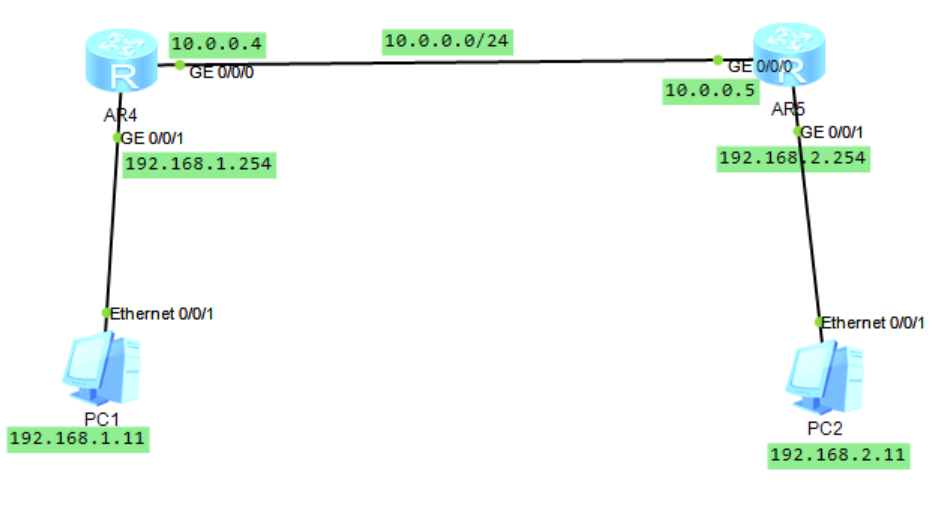

(1)拓扑图
(2)命令

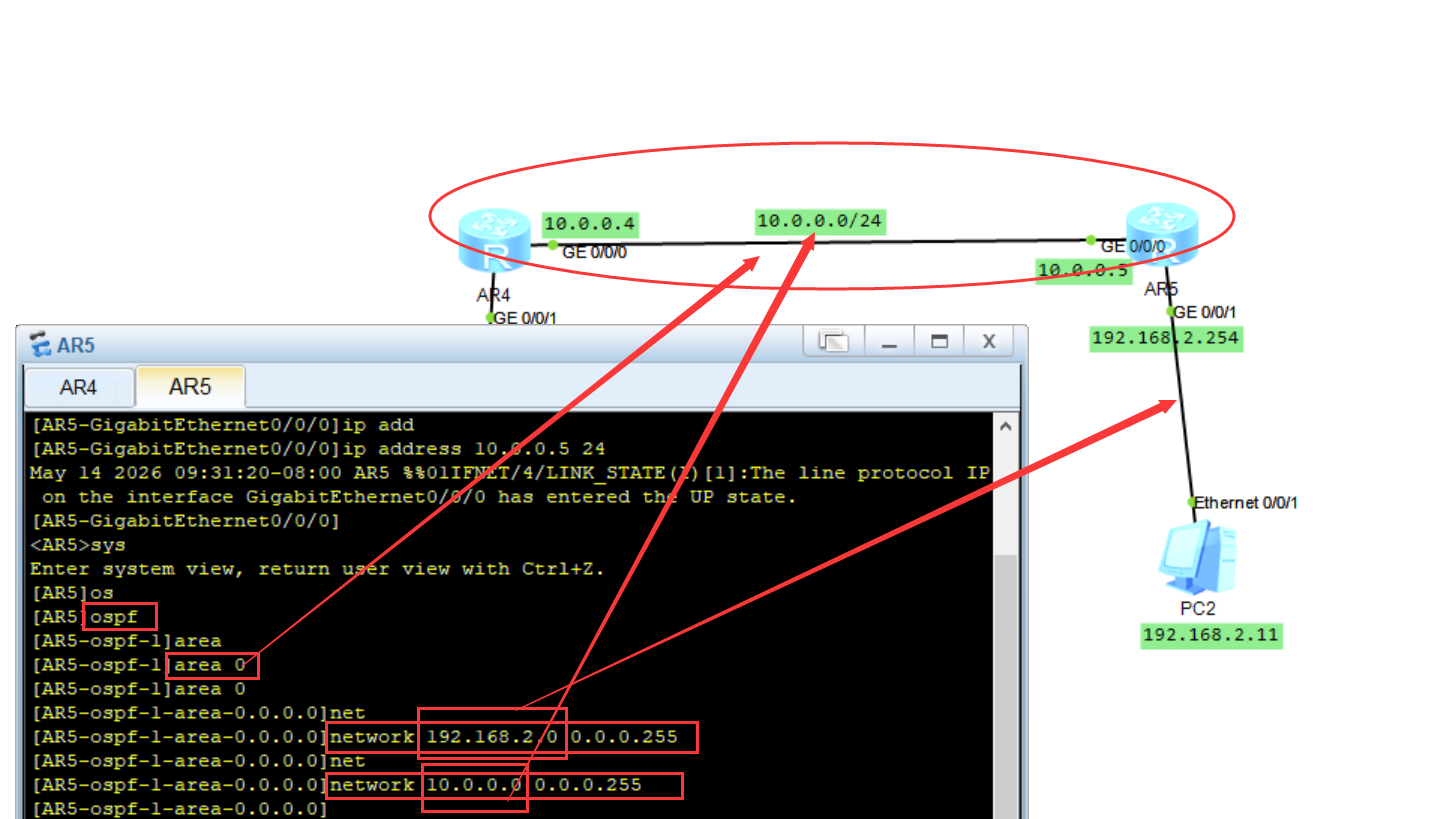

ospf:进入ospf设置模式

area 0:人工设定,此处为0区域,还可以有更多区域

network 路由器与终端的IP域 子网掩码的反码 :设置直连网络

network 路由器与路由器的IP域 子网掩码的反码:设置直连网络

注:子网掩码反码计算:相同位置的255与0相反即可。即 子网掩码若为255.255.0.0,则反码为0.0.255.255

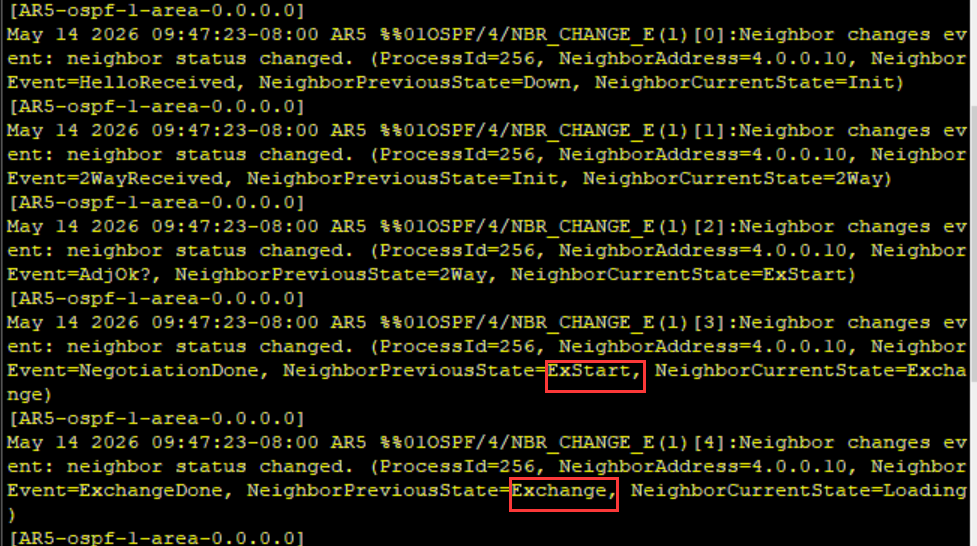

另一台同理。两边成功打通则会出现ospf的特征包

最后成功ping通。

5. DHCP

(1)拓扑图
(2.1)global模式命令

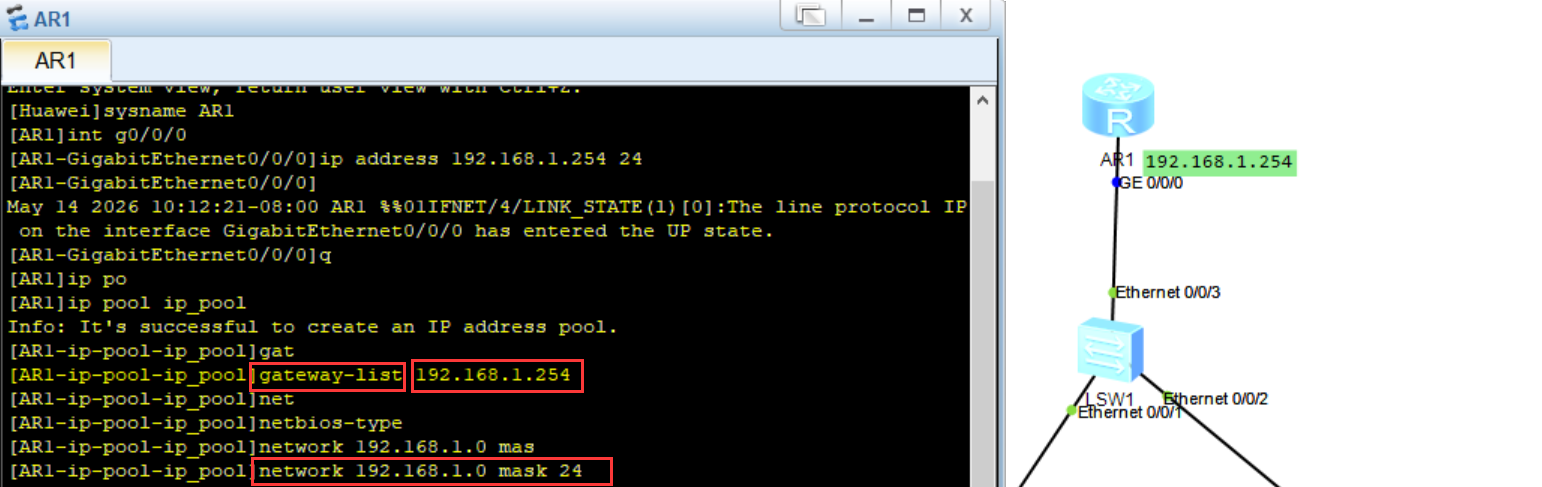

ip pool IP池名:创建IP地址池

gateway-list xxx.xxx.xxx.254:设置地址池网关

network 网段 mask 子网掩码(分配主机号的范围):设置地址池网段

dhcp enable:路由器开启dhcp

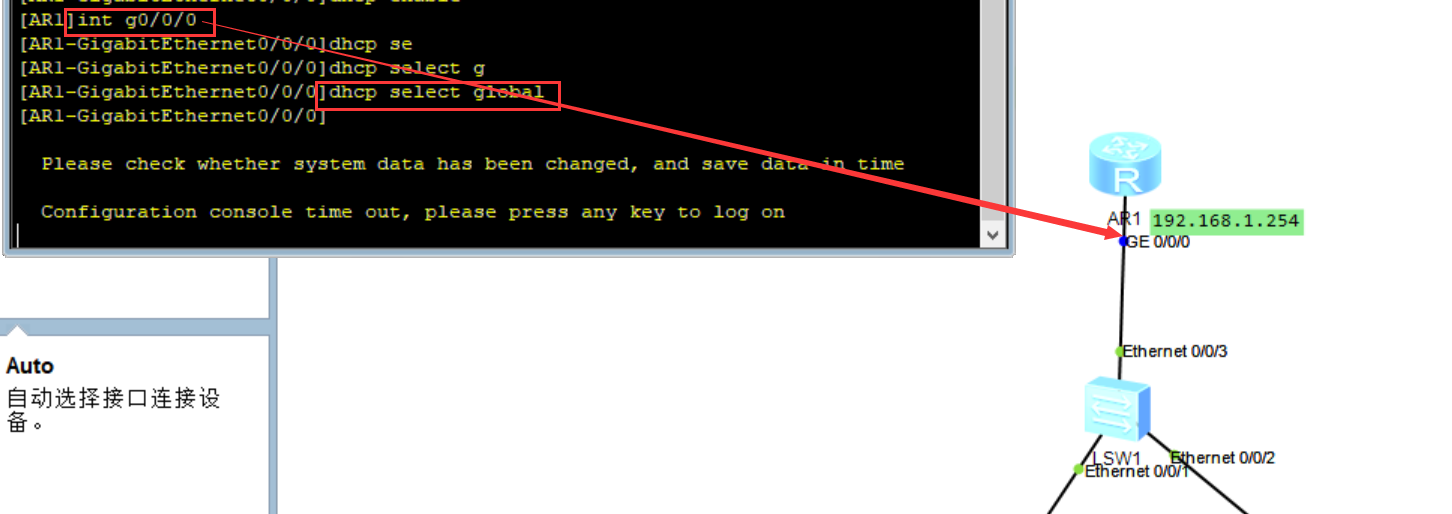

dhcp global:接口选择地址池配置模式

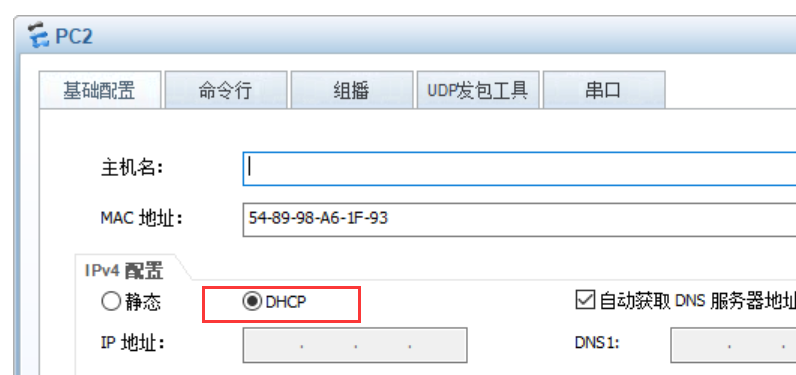

终端开启DHCP

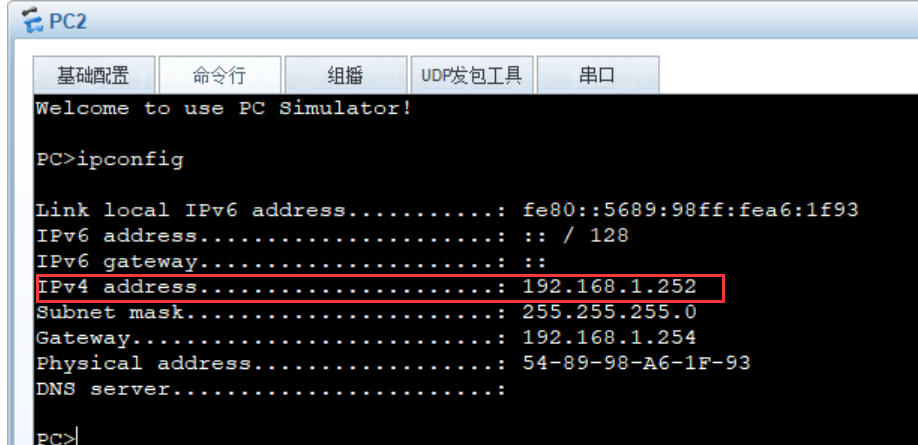

已自动分配IP

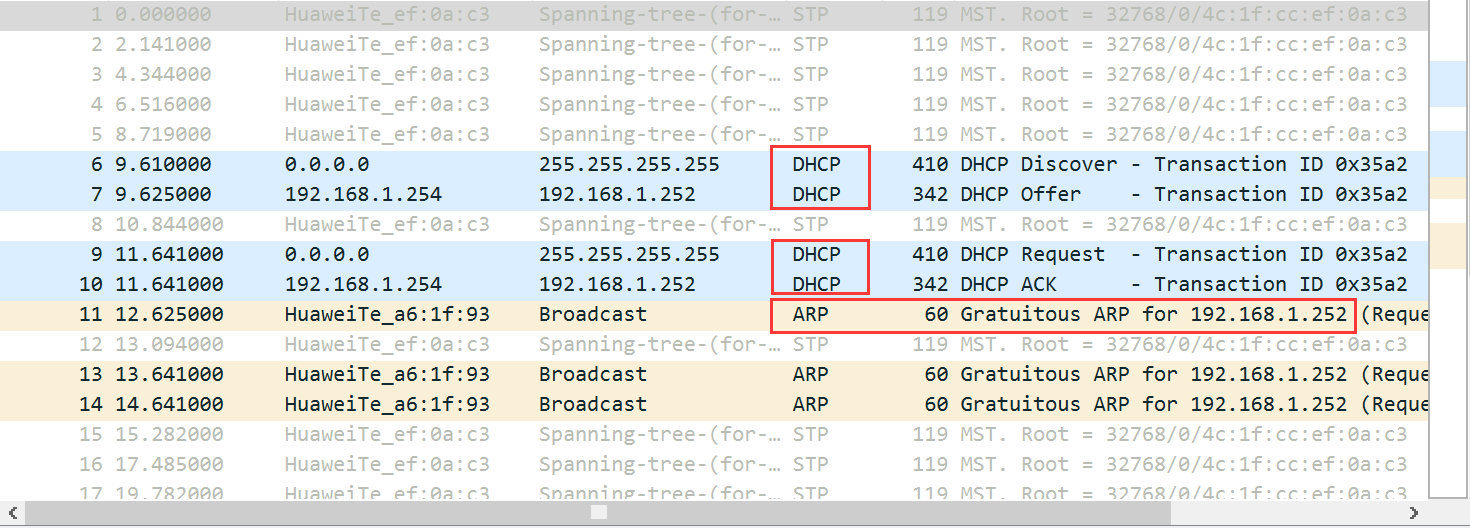

抓包路由器0/0/0口可得,路由器发了4个DHCP包,分配了1.252的IP。还附带了ARP对IP进行查询是否重复。

(2.2)int模式命令(简单,但适用性低)

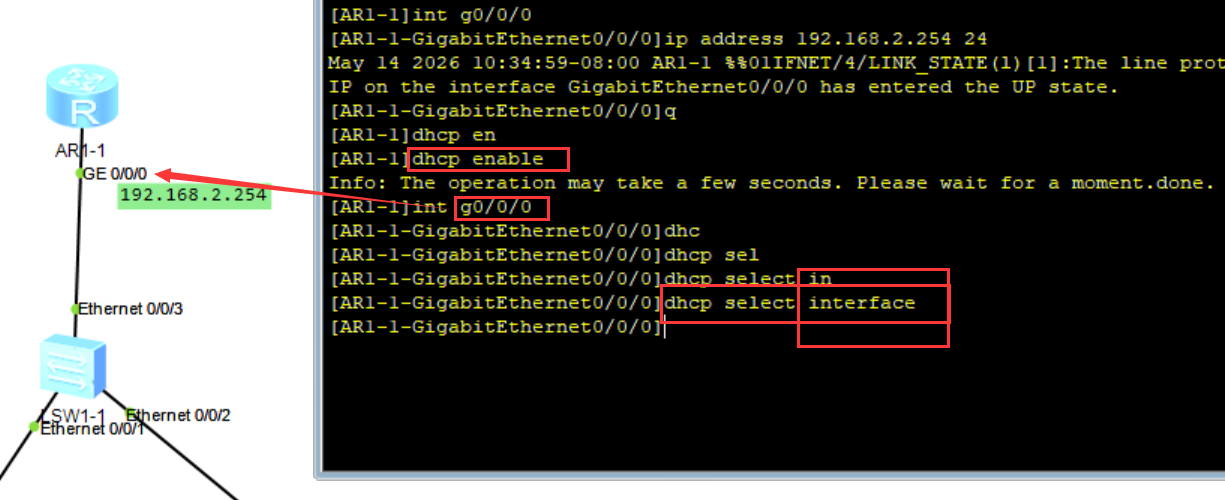

无需配置地址池,打开dhcp后,直接进入接口设置模式为int即可
