潮玩DIY设计平台技术解析：基于Babylon.js的3D定制化实践
前言
随着潮玩市场的蓬勃发展，个性化定制已成为年轻消费者追求差异化体验的重要方式。本文将介绍一个基于Babylon.js构建的潮玩DIY设计平台，探讨其在3D可视化定制领域的技术实现与创新实践。
项目概述
这是一个面向潮玩爱好者的在线3D设计平台，用户可以：

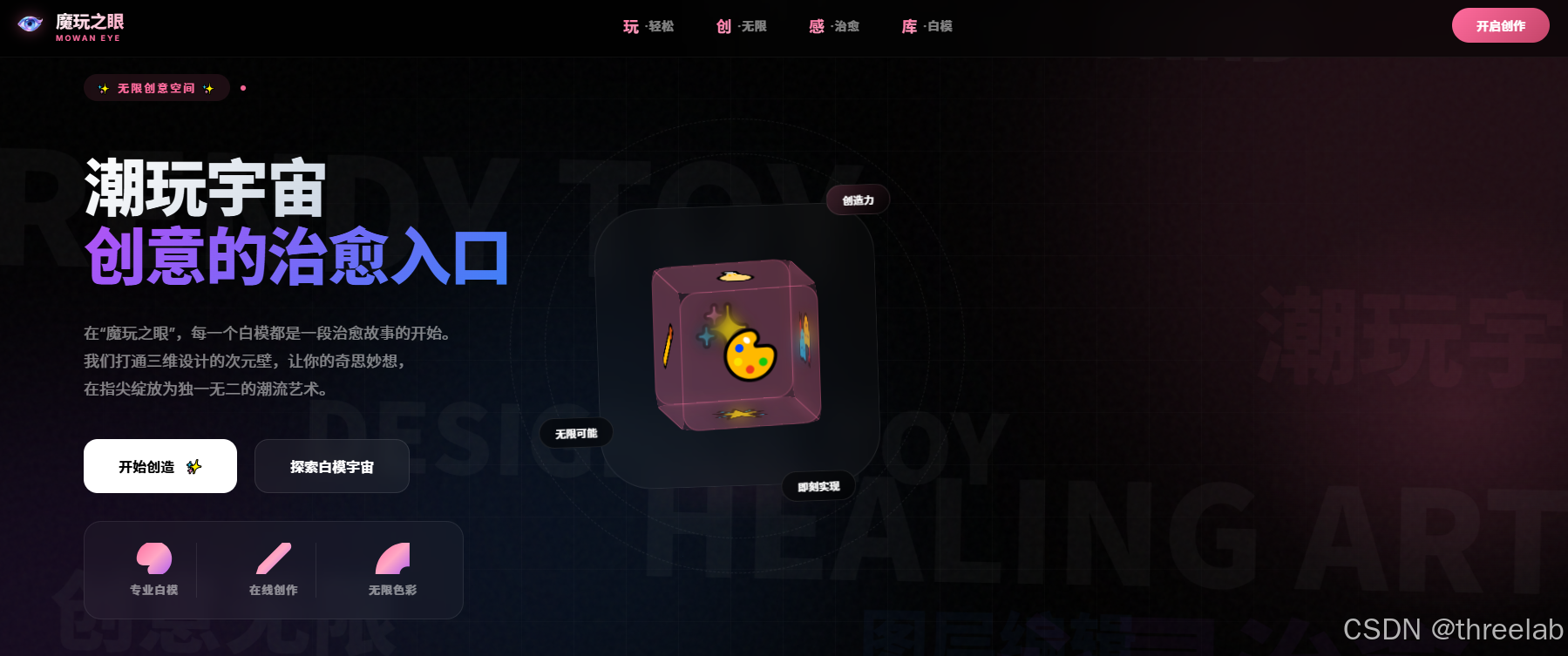

- 模型浏览与选择：在首页浏览不同类型的潮玩模型
- 实时3D预览：在网页中实时预览和旋转查看模型

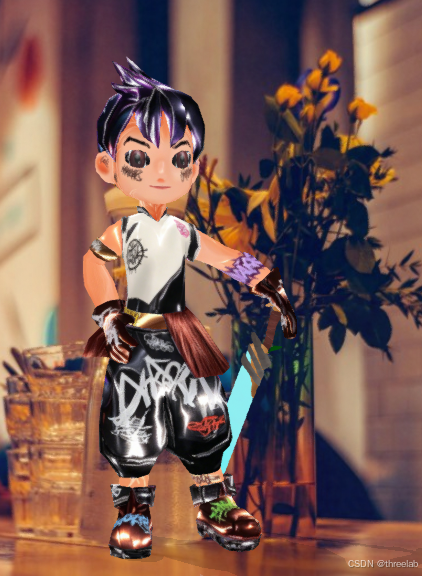

- 图案编辑：对模型表面进行图案贴图定制

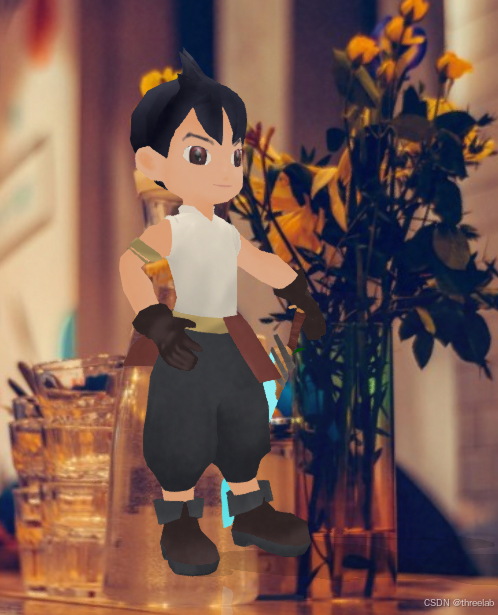

- 背景切换：自由切换场景背景，包括本地图片上传
- 导出分享：将设计成果导出为GLB格式文件
技术栈：
- 前端框架：Vue 3 + Composition API + TypeScript
- 状态管理：Pinia
- 3D引擎：Babylon.js
- 构建工具：Vite
- 样式：SCSS
核心技术架构
1. 3D场景初始化与状态管理
平台采用Pinia作为状态管理中心，统一管理3D场景状态：
typescript
// 场景状态管理
const sandboxStore = defineStore('sandbox', {
state: () => ({
scene: null as Scene | null,
engine: null as Engine | null,
fileLoaded: false,
currentModelPath: ''
}),
actions: {
async initScene(canvas: HTMLCanvasElement) {
this.engine = new BABYLON.Engine(canvas, true);
this.scene = new BABYLON.Scene(this.engine);
// 配置场景环境
this.scene.environmentTexture = BABYLON.CubeTexture.CreateFromPrefilteredData(
"environment.env",
this.scene
);
// 初始化相机
const camera = new BABYLON.ArcRotateCamera(
"camera",
Math.PI / 2,
Math.PI / 2,
5,
BABYLON.Vector3.Zero(),
this.scene
);
camera.attachControl(canvas, true);
// 启动渲染循环
this.engine.runRenderLoop(() => {
this.scene?.render();
});
}
}
});2. GLB模型动态加载
平台支持动态加载GLB格式的3D模型，通过 SceneLoader.ImportMeshAsync 实现：
typescript
async loadGLBFromUrl(glbUrl: string): Promise<void> {
if (!this.scene || !window.BABYLON) {
throw new Error('Scene or BABYLON not available');
}
// 清理旧模型，释放资源
const oldMeshes = this.scene.meshes.slice();
for (const mesh of oldMeshes) {
if (mesh.getTotalVertices && mesh.getTotalVertices() > 0) {
mesh.dispose();
}
}
this.scene.cleanCachedTextureMapping();
// 导入新模型
const result = await BABYLON.SceneLoader.ImportMeshAsync(
"", "", glbUrl, this.scene, undefined, ".glb"
);
// 自动适配相机
this.fitCameraToScene();
this.initTransformTools();
}3. 材质与贴图系统
平台实现了灵活的材质编辑功能，支持动态创建和更新PBR材质：
typescript
async applyTextureToMesh(mesh: BABYLON.Mesh, textureUrl: string) {
const material = new BABYLON.PBRMaterial("textureMaterial", this.scene);
// 加载纹理
const texture = new BABYLON.Texture(textureUrl, this.scene);
material.albedoTexture = texture;
// 配置PBR属性
material.metallic = 0.1;
material.roughness = 0.8;
mesh.material = material;
}4. 本地图片上传与预览
平台支持用户本地上传图片作为背景或贴图，使用FileReader API实现：
typescript
const handleBgUpload = (event: Event) => {
const input = event.target as HTMLInputElement;
const file = input.files?.[0];
if (!file) return;
const reader = new FileReader();
reader.onload = (e) => {
const dataUrl = e.target?.result as string;
// 预览已上传的图片
uploadedBgImage.value = dataUrl;
// 应用为背景
applyBackgroundImage(dataUrl);
};
reader.readAsDataURL(file);
};关键技术难点与解决方案
难点一：场景切换时的状态管理
问题描述 ：
用户在首页与3D编辑器之间反复切换时，模型加载出现异常。
解决方案 ：
采用完整的状态重置机制，确保每次进入编辑器时都是干净的状态：
typescript
const handleGoHome = () => {
showLandingPage.value = true;
isSceneReady.value = false;
sandboxStore.fileLoaded = false;
};
const handleEnterApp = async (model?: ToyModel) => {
sandboxStore.fileLoaded = !!model?.glbPath;
showLandingPage.value = false;
if (model?.glbPath) {
// 等待场景就绪后再加载模型
await waitForSceneReady();
await sandboxStore.loadGLBFromUrl(model.glbPath);
}
};难点二：3D场景与2D编辑器的视图协调
问题描述 ：
在设计模式下，需要同时显示3D模型和2D编辑面板。
解决方案 ：
通过CSS Grid实现响应式分屏布局，3D视图和2D编辑区可以灵活切换：
vue
<div class="viewport-3d" :class="{ 'split-view': currentMode === 'design' }">
<BabylonScene :embedded="currentMode === 'design'" />
</div>
<div v-if="currentMode === 'design'" class="viewport-2d">
<DesignPanel />
</div>难点三：模型加载性能优化
问题描述 ：
大型GLB模型加载时间较长，影响用户体验。
解决方案：
- 实现加载进度提示
- 使用
whenReadyAsync确保场景完全加载 - 启用模型缓存避免重复下载
技术亮点
1. 响应式状态管理
基于Pinia的状态管理方案，使得3D场景状态与Vue组件状态保持同步，简化了跨组件通信。
2. 模块化设计
将功能模块化拆分（侧边栏、3D场景、2D编辑器等），便于维护和扩展。
3. 完善的错误处理
在模型加载、纹理应用等关键路径上实现了健壮的错误处理和降级策略。
4. 用户友好的交互设计
- 拖拽释放材质应用
- 直观的相机控制
- 实时预览效果
应用场景
该平台可应用于：
- 潮玩定制电商：为消费者提供在线预览和定制服务
- 设计工作流：设计师快速迭代和验证设计方案
- 教育培训：用于3D设计教学和实践
未来展望
- WebGPU渲染支持：进一步提升渲染性能
- AR预览功能：使用WebXR实现增强现实预览
- 协作功能：多人实时协同设计
- 模板市场：用户可以分享和销售设计模板
结语
基于Babylon.js的潮玩DIY平台展示了Web端3D定制化设计的可能性。通过合理的技术选型和架构设计，我们能够在浏览器中实现接近原生应用的交互体验。随着Web图形技术的不断发展，这类应用将在电商、教育、设计等领域发挥越来越重要的作用。
