AR 一拖二光波导双目分离难实现?OAS 双耦入光栅来助力

OAS 光学软件 | 一拖二光波导案例分析

01前言

本案例针对AR设备小型化、高效能的应用需求,依托 OAS 光学软件的核心设计能力,提出解决方案。 OAS 光学软件可精准实现光栅协同设计与光能高效复用,有效破解行业核心技术痛点,为 AR 光波导一拖二架构的工程化落地提供专业技术支撑。

02案例描述

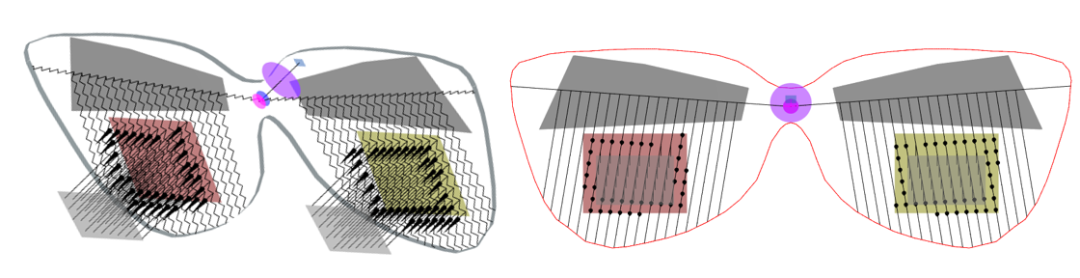

在单光机 AR 光波导系统中,一拖二架构的核心难点在于,如何在有限的波导尺寸内实现双目能量分离,同时保证系统的高效率与低串扰。针对这一难点,本文提出一种基于"双耦入光栅"的单光机双目分光方案:光机布置于鼻梁中间区域,且以一定角度向下倾斜,同时光机设置在世界侧;系统通过世界侧矩形光栅与眼侧倾斜光栅的协同作用,构建起左右眼独立的传播通道。

03第一耦入结构

第一耦入结构采用矩形光栅,其主要作用并非单纯入耦,而是优先利用一级透射衍射建立右眼传播模式。

矩形光栅通过固定方向的光栅矢量,将部分入射能量以m=+1级衍射形式耦合进入波导,并沿右眼方向传播。由于矩形光栅并非100%衍射,因此仍保留一定比例的0级透射光。该0级光不会直接损耗,而是继续沿原传播方向在波导内部传输。

04第二耦入结构

第二偶入结构位于眼侧,采用倾斜光栅。该倾斜光栅对矩形光栅透射下来的0级光进行再次衍射,但不同于传统透射耦合,其采用一级反射衍射机制,将原本继续传播的0级能量重新赋予横向动量,并反射至左眼传播区域。

05双目独立通道形成与系统优势

最终系统形成两条独立眼路:

矩形光栅一级透射衍射 → 右眼

倾斜光栅一级反射衍射 → 左眼

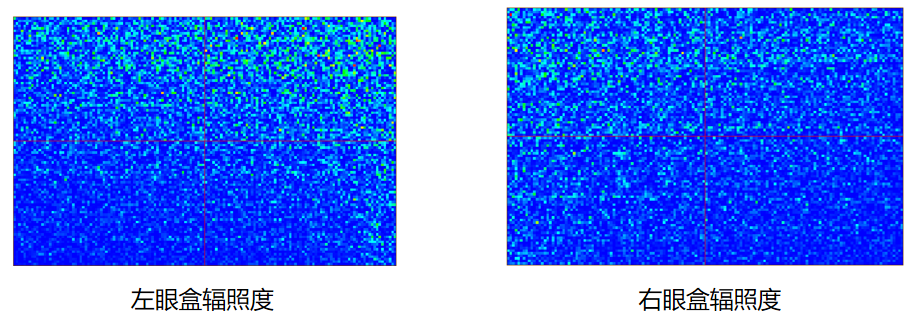

该结构本质上是一种基于0级光再利用的双目能量复用架构。传统波导系统中未被利用的0级透射光,在该方案中被倾斜光栅重新耦转至另一眼路,从而显著提高系统光能利用率。

06总结

OAS 光学软件一拖二波导案例,通过创新"双耦入光栅"分光方案破解了单光机 AR 系统一拖二架构的核心痛点,凸显 OAS 光学软件的核心优势:其可精准设计双光栅协同结构,在有限波导尺寸内实现双目能量分离与低串扰,同时通过0级透射光复用设计大幅提升光能利用率,为该架构落地提供了高效可行的技术支撑,彰显了其在 AR 光波导设计领域的专业性。
