【基于LibUA库的OPC UA服务器与客户端Demo——协议解析与Bug修复实践】

一、OPC UA协议简介

OPC统一架构（OPC Unified Architecture，简称OPC UA）是OPC基金会推出的下一代工业通信标准，旨在实现工业自动化系统中不同厂商设备之间的标准化数据交换。与经典的OPC Classic（基于COM/DCOM）相比，OPC UA具有以下核心特性：

1. 平台无关性：OPC UA不依赖于Windows平台，支持Linux、嵌入式系统等。
2. 面向服务架构（SOA）：基于TCP/IP协议栈，定义了完整的服务接口集，包括读取、写入、订阅、浏览等。
3. 内置安全机制：支持证书认证、签名与加密（Basic128Rsa15、Basic256、Basic256Sha256等安全策略）。
4. 信息模型：采用面向对象的节点模型，支持类型继承、引用关系等。
5. 地址空间：服务器端以层次化的地址空间组织数据，节点通过NodeId唯一标识。

OPC UA协议栈自底向上分为：

• 传输层（Transport Layer）：基于TCP的二进制协议（UA Binary）或基于HTTPS的SOAP协议（UA XML）。
• 安全通道层（Secure Channel）：建立加密通信通道。
• 会话层（Session）：管理客户端与服务器之间的会话。
• 服务接口层（Services）：包括读取、写入、订阅、浏览、调用方法等服务。
• 应用层：具体的数据模型与业务逻辑。

二、LibUA库简介

本次Demo基于LibUA开源库（原版代码仓库：https://github.com/nauful/LibUA.git）开发。LibUA是一个轻量级的OPC UA协议栈实现，完全使用C#编写，支持.NET Framework 4.0+和.NET Core/.NET 5+。该库实现了OPC UA规范的核心功能：

• 地址空间管理与节点操作
• 会话管理与安全通道
• 读取/写入服务
• 订阅与数据变更通知
• 浏览服务
• 用户认证（匿名、用户名密码、X509证书）
• 多种安全策略

然而，原版LibUA库在一些细节上存在缺陷或不完整的地方。我们在项目中修复了多个关键Bug，下面将详细说明。

三、Demo功能概述

整个Demo包含三个项目：

1. LibUA（类库）：核心OPC UA协议栈，封装了底层通信、编码解码、安全认证等。
2. OpcUaServerDemo（WinForms）：OPC UA服务器演示程序，提供图形化界面管理地址空间。
3. OpcUaClientDemo（WinForms）：OPC UA客户端演示程序，连接服务器进行数据浏览与操作。

3.1 服务器Demo功能

ServerDemo提供了完整的OPC UA服务器功能，主要界面包含：

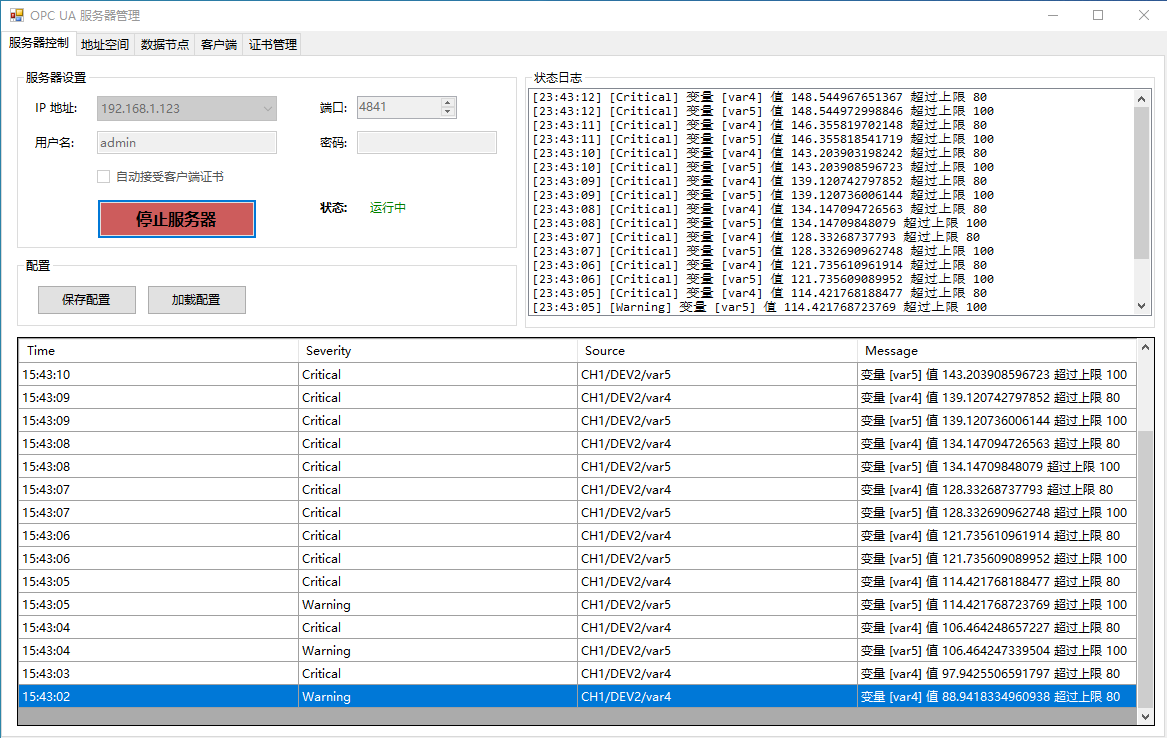

（1）服务器控制面板

• 选择本机IP地址和端口启动/停止OPC UA服务器
• 支持用户名/密码认证和匿名登录
• 自动接受客户端证书开关

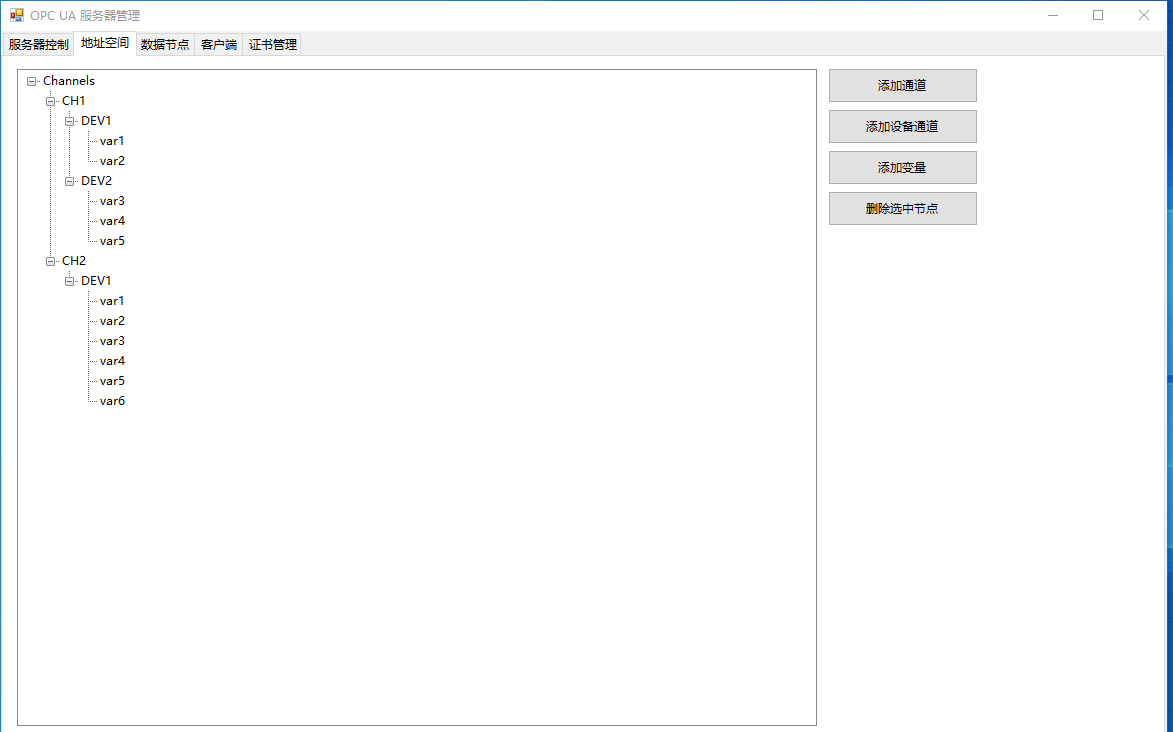

（2）地址空间管理

• 支持多级层次化结构：通道（Channel）→设备（Device）→变量（Variable）
• 添加/删除通道、设备、变量节点
• 创建变量时支持标量、一维数组和多维数组三种ValueRank
• 支持丰富的OPC UA数据类型：Boolean、SByte、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、DateTime

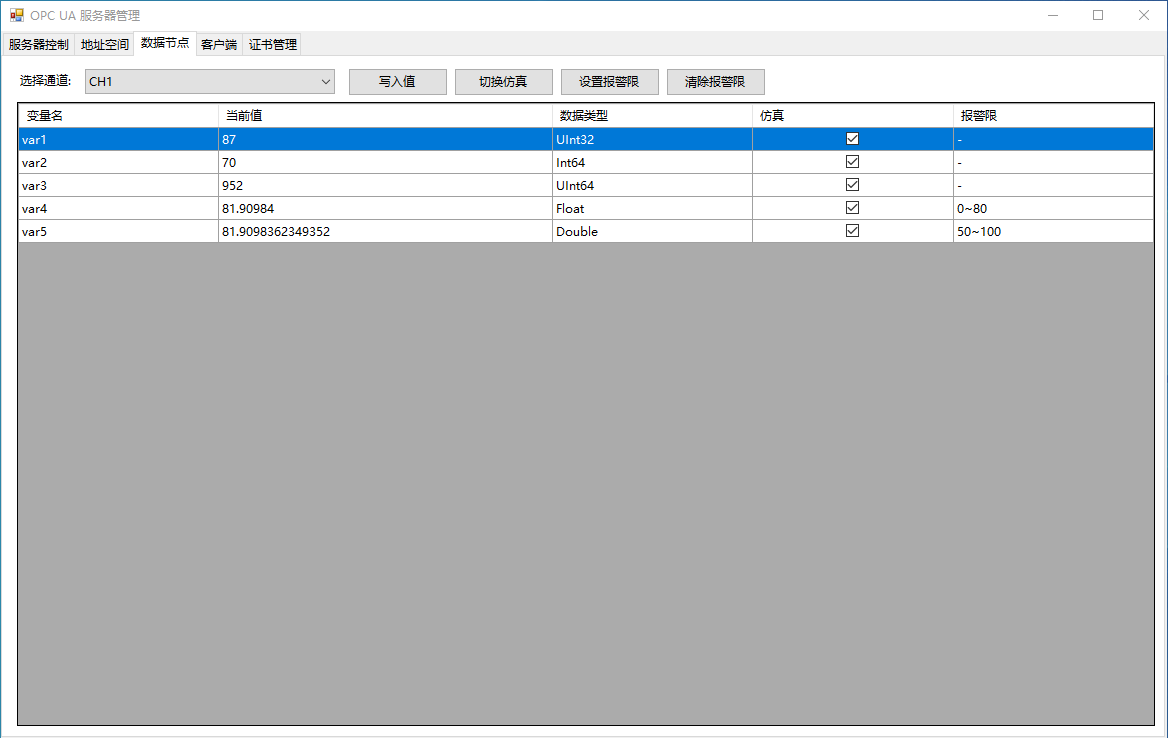

（3）数据节点页面

• 以表格形式展示选定通道下的所有变量及其当前值、数据类型、仿真状态、报警限
• 支持定时刷新（1秒间隔）
• 支持写入值操作（标量和数组）
• 支持仿真功能：正弦波、随机数、递增三种模式
• 支持报警限设置，变量值超限时触发报警事件


（4）客户端监控页面

• 实时显示已连接的客户端信息
• 报警日志记录

（5）配置持久化

• XML格式的配置文件，支持保存和加载完整的地址空间结构
• 包含所有变量定义、报警限、仿真设置等

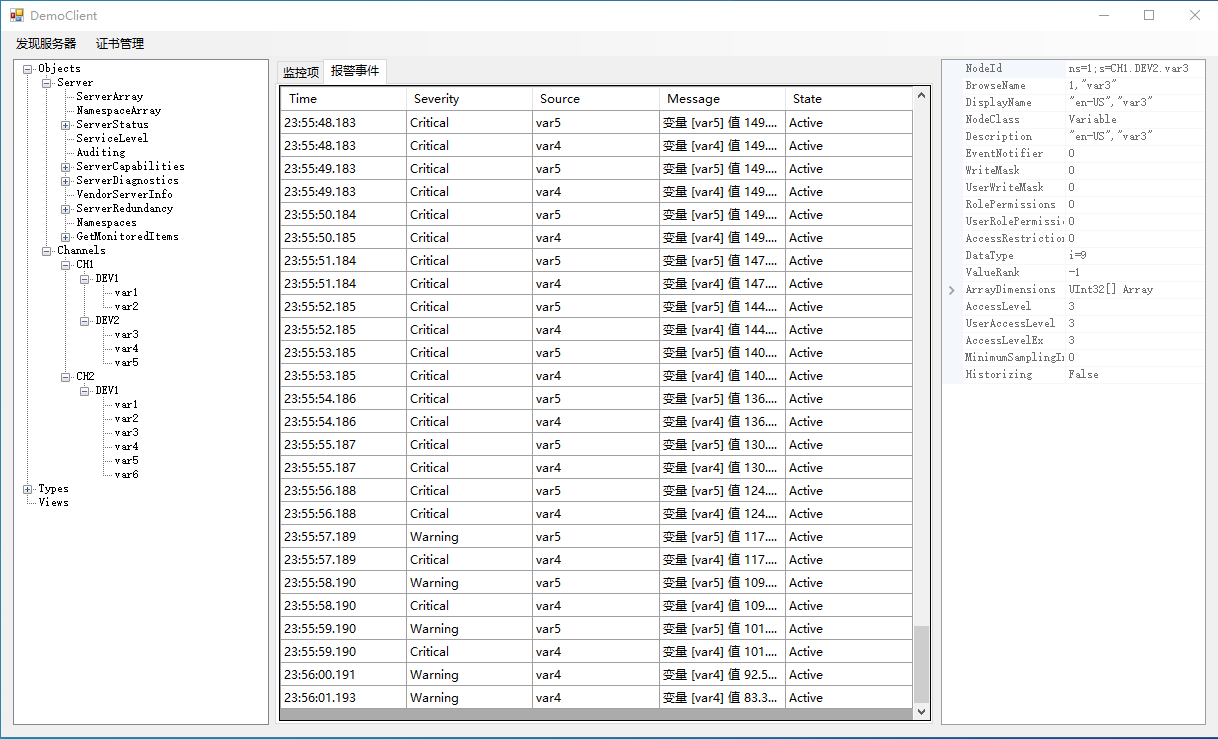

3.2 客户端Demo功能

ClientDemo连接到任意OPC UA服务器，主要功能：

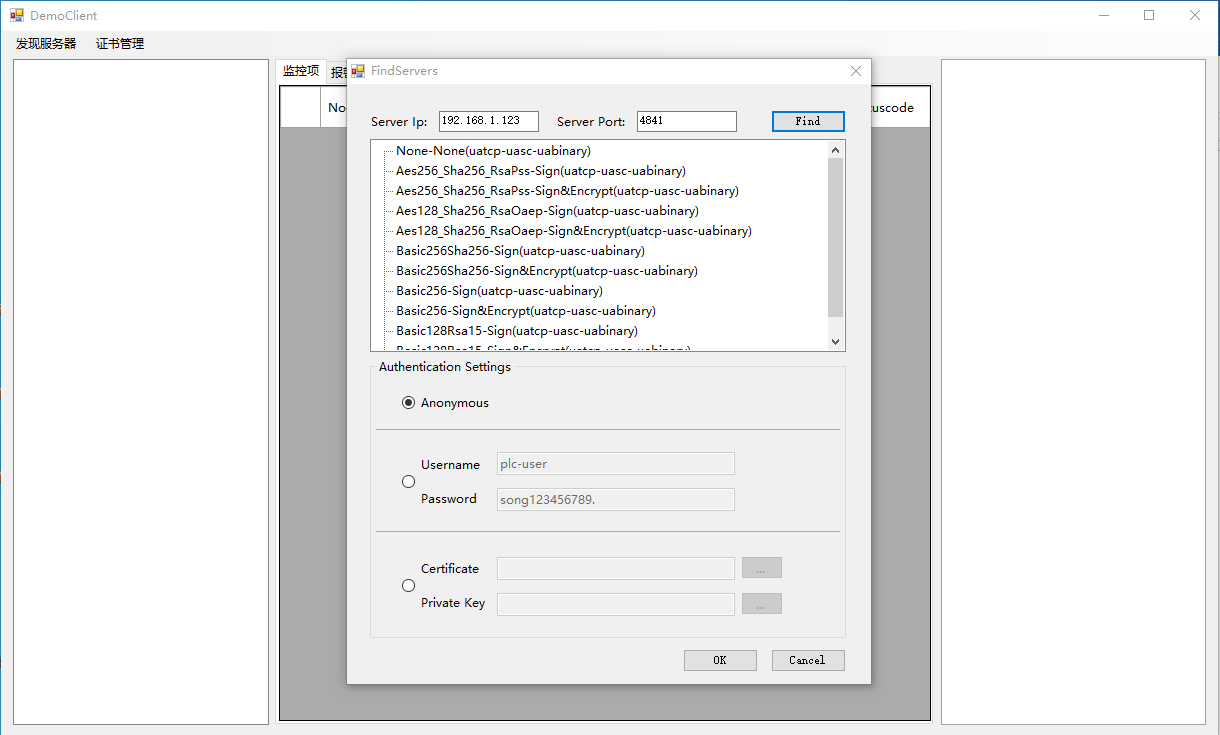

（1）服务器发现与连接

• 通过服务器URL（opc.tcp://ip:port）连接
• 支持匿名和用户名密码认证


（2）地址空间浏览

• 树形控件展示服务器的完整地址空间
• 递归浏览子节点

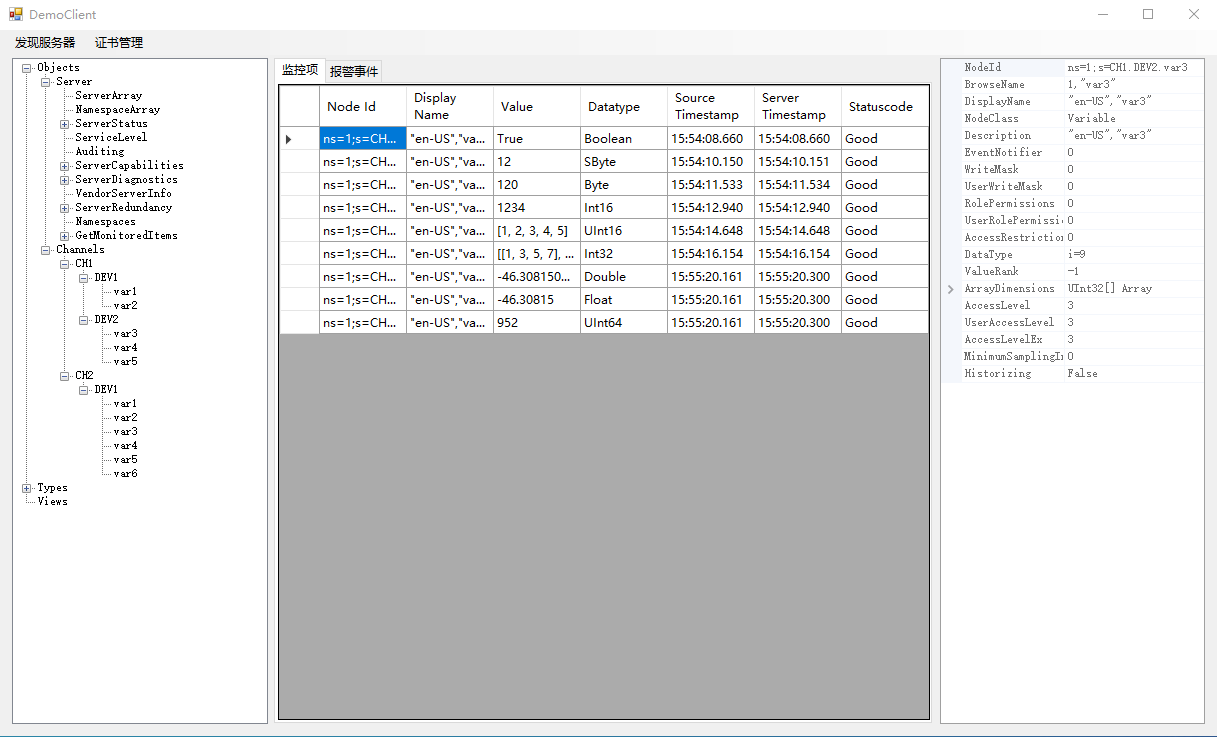

（3）变量监控

• 订阅变量数据变更，实时显示最新值
• 支持事件通知

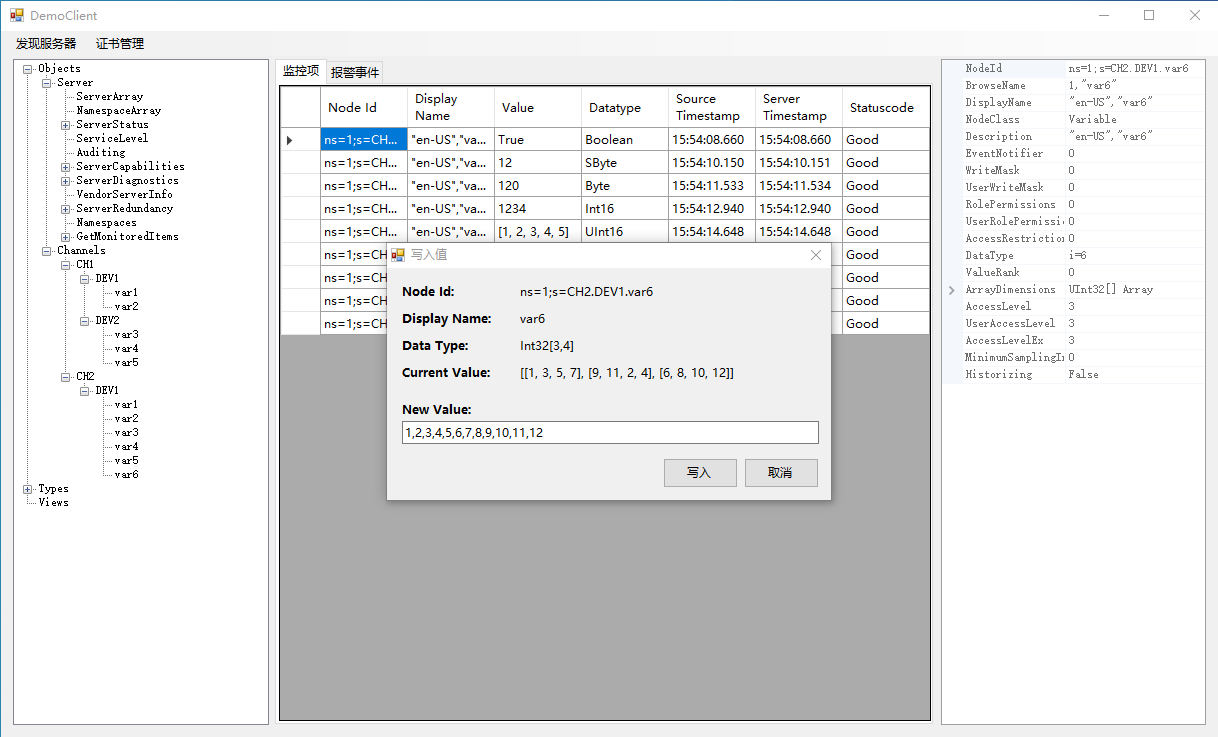

（4）值写入

• 对标量和数组变量均支持写入操作


四、OPC UA核心概念详解

4.1 节点模型（Node Model）

OPC UA地址空间由节点（Node）组成，每个节点包含以下基本属性：

• NodeId：节点的唯一标识符，由命名空间索引（NamespaceIndex）和标识符（Identifier）组成
• BrowseName：浏览名称，用于层次化导航
• DisplayName：显示名称，用于界面展示
• NodeClass：节点类型（Object、Variable、Method、ObjectType、VariableType、ReferenceType、DataType、View）

4.2 ValueRank与数组类型

在OPC UA中，变量的数据类型NodeId仅表示元素类型（如Int32），而数组信息通过ValueRank属性表达：

• -1（Scalar）：标量值，非数组
• 0（OneOrMoreDimensions）：一维或多维数组
• 1（OneDimension）：一维数组
• n（n Dimensions）：n维数组
• -2（Any）：可以是标量或数组
• -3（ScalarOrOneDimension）：标量或一维数组

ArrayDimensions属性则记录每个维度的大小，例如[3,4]表示一个3行4列的二维数组。

4.3 写入服务（Write Service）

OPC UA的写入流程如下：

1. 客户端构造WriteValue数组，包含目标NodeId、属性ID（AttributeId）和值数据
2. 服务器验证会话权限和写入权限（AccessLevel）
3. 服务器检查值的数据类型是否匹配节点定义的数据类型和ValueRank
4. 如果类型匹配，执行写入并返回Good状态码；否则返回BadTypeMismatch

五、我们修复的Bug详解

我们修复的Bug全部位于LibUA核心库中（非Demo层），涉及地址空间模型、协议编码解码、网络通信、安全策略等多个层面。下面按重要性逐一说明。

5.1 Bug 1：NodeVariable缺少ArrayDimensions属性导致客户端无法获取数组维度

【现象】

客户端通过Read服务读取数组变量的ArrayDimensions属性时，服务器返回BadAttributeIdInvalid。客户端因此无法获取数组的维度信息，界面上也无法显示"Int32[2,3]"这样的类型提示。

【根因分析】

该Bug涉及两处缺失：

（1）核心库AddressSpace.cs中的NodeVariable类没有定义ArrayDimensions属性。

（2）Application.cs中的Read服务请求处理链缺少NodeAttribute.ArrayDimensions分支，请求最终落入else子句返回BadAttributeIdInvalid。

涉及代码：

// AddressSpace.cs - NodeVariable类缺少ArrayDimensions属性
public class NodeVariable : Node
{
    public object Value { get; set; }
    public NodeId DataType { get; protected set; }
    public int ValueRank { get; protected set; }
    // ArrayDimensions属性完全缺失！
}

// Application.cs - Read服务缺少ArrayDimensions处理分支
else if (readValueIds[i].AttributeId == NodeAttribute.ValueRank && node is NodeVariable nv9)
{
    res[i] = new DataValue((int)nv9.ValueRank, StatusCode.Good);
}
// ↓ 这里应该处理ArrayDimensions，但原版缺失了！
else
{
    res[i] = new DataValue(null, StatusCode.BadAttributeIdInvalid);
}

【修复方案】

（1）在NodeVariable中增加ArrayDimensions属性，构造函数接受可选参数并初始化：

public uint[] ArrayDimensions { get; set; }

public NodeVariable(..., uint[] ArrayDimensions = null)
{
    this.ArrayDimensions = ArrayDimensions ?? new uint[0];
}

（2）在Application.cs的Read服务处理链中增加分支：

else if (readValueIds[i].AttributeId == NodeAttribute.ArrayDimensions && node is NodeVariable nv10)
{
    res[i] = new DataValue(nv10.ArrayDimensions, StatusCode.Good);
}

5.2 Bug 2：多维数组解码错误（DecodeArray丢失维度信息）

【现象】

当OPC UA二进制流中包含多维数组（如int[3,4]）时，MemoryBuffer.DecodeArray方法将其错误解码为一维数组，丢失了维度结构信息。这导致服务端接收到的数组维度与客户端发送的不一致，数组写入、订阅等操作结果不正确。

【根因分析】

原版MemoryBuffer.cs的DecodeArray方法虽解码了数组的秩（rank）和各个维度的大小，但读出了维度值后直接丢弃（Decode(out int _)），随后将数据解码为扁平的一维数组返回。原代码注释明确写道"Decoding multidimensional arrays is not supported, decode as a flat array"，说明原版作者已知此限制但未实现。

涉及代码：

// 修复前：解码多维数组时丢弃维度信息
if (rank > 1)
{
    for (int i = 0; i < rank; i++)
    {
        if (!Decode(out int _)) { return false; } // 维度值读取后丢弃！
    }

    res = arr; // 直接返回一维数组，丢失维度结构
    // Decoding multidimensional arrays is not supported, decode as a flat array.
}

【修复方案】

（1）正确读取每个维度的大小并计算总元素数。

（2）校验解码出的扁平数组元素数与维度声明的总元素数是否一致。

（3）使用Array.CreateInstance按正确维度创建多维数组，并按行主序（row-major order）将扁平元素填入各维度的正确位置。

修复后的核心逻辑：

int[] dims = new int[rank];
int totalElements = 1;
for (int i = 0; i < rank; i++)
{
    if (!Decode(out dims[i])) { return false; }
    totalElements *= dims[i];
}

if (totalElements != arrLen)
{
    return false;
}

var mdArr = Array.CreateInstance(type, dims);
int[] indices = new int[rank];
for (int i = 0; i < arrLen; i++)
{
    int tmp = i;
    for (int d = rank - 1; d >= 0; d--)
    {
        indices[d] = tmp % dims[d];
        tmp /= dims[d];
    }
    mdArr.SetValue(arr.GetValue(i), indices);
}
res = mdArr;

5.3 Bug 3：缺少VariableAttributes等属性类型的编码解码支持

【现象】

使用AddNodes服务在服务器地址空间中动态添加节点时，服务器无法正确解码客户端发送的节点属性（如VariableAttributes中的DataType、ValueRank、ArrayDimensions等），导致节点创建失败或属性丢失。

【根因分析】

原版LibUA的MemoryBufferExtensions.cs中缺少对VariableAttributes、ObjectAttributes、ObjectTypeAttributes、VariableTypeAttributes等OPC UA属性类型的Encode/Decode扩展方法。同时Types.cs中也缺少这些属性类型的完整C#类定义。

涉及代码：

// 修复前：完全没有VariableAttributes的编解码方法
// public static bool Encode(this MemoryBuffer mem, VariableAttributes item)  ← 不存在
// public static bool Decode(this MemoryBuffer mem, out VariableAttributes item)  ← 不存在

【修复方案】

（1）在Types.cs中新增VariableAttributes、ObjectAttributes、ObjectTypeAttributes、VariableTypeAttributes等属性类型类，完整包含OPC UA规范定义的所有字段，并在构造函数中正确初始化SpecifiedAttributes掩码。

（2）在MemoryBufferExtensions.cs中为上述类型添加完整的Encode/Decode扩展方法，尤其注意ArrayDimensions数组的正确编码（先写长度再逐个写入元素）：

public static bool Encode(this MemoryBuffer mem, VariableAttributes item)
{
    if (!mem.Encode((uint)item.SpecifiedAttributes)) { return false; }
    if (!mem.Encode(item.DisplayName)) { return false; }
    if (!mem.Encode(item.Description)) { return false; }
    // ...
    if (!mem.Encode(item.ValueRank)) { return false; }
    if (!mem.Encode(item.ArrayDimensions.Length)) { return false; }
    for (int i = 0; i < item.ArrayDimensions.Length; i++)
    {
        if (!mem.Encode(item.ArrayDimensions[i])) { return false; }
    }
    // ...
    return true;
}

（3）同步新增AddNodesItem、AddNodesResult、DeleteNodesItem、AddReferencesItem、DeleteReferencesItem等节点管理服务相关的编码解码支持。

5.4 Bug 4：ExtensionObject缺少序列化支持

【现象】

在使用AddNodes等服务传输节点属性时，属性值以ExtensionObject形式包裹。原版ExtensionObject仅支持原始字节流的存储和传输，不支持对结构化负载（如VariableAttributes对象）的自动序列化和反序列化，导致服务端无法解析客户端发送的属性内容。

【根因分析】

原版ExtensionObject类只有TypeId和Body两个属性，Payload属性完全缺失，也没有任何将Payload对象序列化为Body字节流或从Body反序列化为Payload对象的方法。

涉及代码：

// 修复前：ExtensionObject只有原始字节容器
public class ExtensionObject
{
    public NodeId TypeId { get; set; }
    public byte[] Body { get; set; }
    // 没有Payload属性，没有序列化方法！
}

【修复方案】

（1）为ExtensionObject增加Payload属性及TryEncodeByteString/TryDecodeByteString方法，支持将结构化对象自动序列化为二进制或从二进制反序列化为对象。

（2）支持识别多种负载类型：ObjectAttributes、ObjectTypeAttributes、VariableAttributes、VariableTypeAttributes、Argument、EUInformation、OpcRange等。

（3）提供可扩展的编码器/解码器注册机制，允许用户注册自定义类型的序列化器：

public static void RegisterEncoder<TObject>(Func<MemoryBuffer, NodeId> encoder)
public static void RegisterDecoder<TObject>(NodeId TypeId, Func<MemoryBuffer, TObject> decoder)

（4）新增泛型版本ExtensionObject，提供类型安全的负载访问。

5.5 Bug 5：内容过滤（ContentFilter）仅支持LiteralOperand

【现象】

使用事件订阅（Event Subscription）时，若服务器下发的ContentFilter中包含ElementOperand或SimpleAttributeOperand类型的过滤操作数，客户端解码失败，导致订阅建立失败或事件通知无法正常处理。

【根因分析】

原版MemoryBufferExtensions.cs中的DecodeContentFilter/DecodeFilterOperand系列方法仅支持LiteralOperand类型，遇到其他操作数类型时直接跳过或解码错误。原代码中存在注释"// TODO: Always literal operand?"，表明已知此限制。

【修复方案】

在DecodeFilterOperand中增加对其他操作数类型的处理分支：

• ElementOperand：包含引用索引（Index），指向同一过滤器数组中其他操作数的结果
• SimpleAttributeOperand：包含类型定义ID、浏览路径（BrowsePath）和属性ID，用于从事件中提取特定属性值

if (typeId.EqualsNumeric(0, (uint)UAConst.ElementOperand_Encoding_DefaultBinary))
{
    if (!mem.Decode(out UInt32 index)) { return false; }
    operands[i] = new ElementOperand(index);
    continue;
}
else if (typeId.EqualsNumeric(0, (uint)UAConst.SimpleAttributeOperand_Encoding_DefaultBinary))
{
    // 解码typeDefinitionId、browsePath、attributeId等
    operands[i] = new SimpleAttributeOperand(typeDefinitionId, browsePath, ...);
    continue;
}
// 回退到LiteralOperand

5.6 Bug 6：客户端连接状态访问线程不安全

【现象】

在多线程场景下（如UI线程定时刷新连接状态、后台接收线程监测连接断开），客户端Connected属性的访问未加锁，可能读到过期值。此外，原版使用Semaphore控制安全通道建立同步，在异常断开重连时容易因信号量释放不当导致死锁。

【根因分析】

（1）Connected属性直接返回tcp?.Connected，未加同步保护。

（2）OpenSecureChannelInternal使用Semaphore（csWaitForSecure），且RenewSecureChannel方法在try/finally中Release信号量，但异常路径下信号量状态不可控，可能导致后续线程永久阻塞。

（3）缺少DisposeRecvBuf机制，连接断开时接收缓冲区可能未正确清理。

【修复方案】

（1）Connected属性增加lock同步：

public bool IsConnected
{
    get { lock (syncLock) { return tcp != null && tcp.Connected; } }
}

（2）将Semaphore替换为ManualResetEvent，配合Reset/Set模式实现更可靠的同步。

（3）增加CanReconnect属性，在连接断开后可基于现有配置（AuthToken等）自动重连。

（4）增加SkipCertificateHostnameCheck选项，允许在开发测试阶段跳过证书主机名校验。

（5）为RecvBuf增加Dispose方法，确保连接关闭时释放内存。

5.7 Bug 7：缺少对Aes128_Sha256_RsaOaep和Aes256_Sha256_RsaPss安全策略的支持

【现象】

当客户端或服务器配置为Aes128_Sha256_RsaOaep或Aes256_Sha256_RsaPss安全策略时，握手阶段失败------服务器无法识别客户端指定的安全策略URI。此外，RSA-PSS签名算法和SHA256-OAEP加密算法在原版中完全没有实现。

【根因分析】

原版仅实现了Basic128Rsa15、Basic256、Basic256Sha256三种安全策略。

涉及代码（Types.cs）：

// 修复前：仅支持三种安全策略
public enum SecurityPolicy
{
    None,
    Basic128Rsa15,
    Basic256,
    Basic256Sha256,
}

【修复方案】

这是一个跨多项文件的系统性修复：

（1）Types.cs：SecurityPolicy枚举增加Aes128_Sha256_RsaOaep和Aes256_Sha256_RsaPss；SLSecurityPolicyUris数组增加对应的URI字符串；增加SignatureAlgorithmRsaOaep256和SignatureAlgorithmRsaPss256常量。

（2）Security.cs：PaddingAlgorithm枚举增加SHA256_OAEP模式；UseOaepForSecurityPolicy返回类型从bool改为PaddingAlgorithm以区分不同OAEP算法；新增CalculatePaddingSizePolicyUri方法用于新版安全策略的填充计算。

（3）加密/解密：RSA-OAEP支持SHA256哈希（通过RSACng，因RSACryptoServiceProvider不支持）；RSA-PSS签名/验证支持（通过RSACng的SignaturePaddingMode.Pss模式）：

// Aes256_Sha256_RsaPss使用RSA-PSS签名
if (policy == SecurityPolicy.Aes256_Sha256_RsaPss)
{
    using (var rsaCng = new RSACng())
    {
        rsaCng.ImportParameters(rsaParams);
        rsaCng.SignaturePaddingMode = AsymmetricPaddingMode.Pss;
        rsaCng.SignatureHashAlgorithm = CngAlgorithm.Sha256;
        rsaCng.SignatureSaltBytes = 32;
        return rsaCng.SignHash(digest);
    }
}

（4）NetDispatcher.cs：增加安全策略URI到枚举的映射；根据安全策略选择正确的签名算法字符串（如SignatureAlgorithmRsaPss256）。

5.8 Bug 8：MemoryBuffer未实现IDisposable导致内存泄漏

【现象】

在高频率通信场景下，MemoryBuffer对象频繁创建和销毁，每次分配新的byte[]给GC造成较大压力，且部分使用场景中Buffer未被及时回收。

【根因分析】

原版MemoryBuffer直接使用new byte[Size]分配内部缓冲区，没有实现IDisposable模式，也没有归还内存的机制。

【修复方案】

（1）MemoryBuffer实现IDisposable接口，使用System.Buffers.ArrayPool.Shared.Rent替代直接new byte[]，使用完后通过Return归还到池中复用。

（2）实现标准的Dispose模式（含终结器），确保资源释放：

public class MemoryBuffer : IDisposable
{
    private bool disposed;

    public MemoryBuffer(int Size)
    {
        Buffer = ArrayPool<byte>.Shared.Rent(Size);
        isRented = true;
    }

    public void Dispose()
    {
        Dispose(true);
        GC.SuppressFinalize(this);
    }

    protected virtual void Dispose(bool disposing)
    {
        if (!disposed)
        {
            if (disposing)
            {
                ArrayPool<byte>.Shared.Return(Buffer);
            }
            disposed = true;
        }
    }
}

六、OPC UA安全机制在Demo中的体现

Demo实现了多种安全策略和用户认证方式：

1. 匿名登录（None）：无需用户名密码即可连接。
2. 用户名密码认证（UserName）：服务器验证用户名和密码（SHA256哈希比对）。
3. X509证书认证（Certificate）：客户端提交证书，服务器验证是否为受信任的证书。
4. 证书管理：提供证书管理器，支持导入、查看和信任客户端证书。
5. 多种安全策略：从None到Basic256Sha256、Aes256_Sha256_RsaPss等多种加密和签名模式。

七、Demo的使用场景

1. OPC UA学习和教学：通过图形化界面直观理解OPC UA的地址空间、节点模型、数据类型等核心概念。
2. 协议测试工具：可以用作OPC UA协议的测试工具，验证其他OPC UA客户端或服务器的兼容性。
3. 工业数据采集模拟：通过仿真功能模拟工业现场数据变化，配合报警限设置测试监控报警系统。
4. 二次开发基础：基于LibUA库和Demo代码，可以快速开发自定义的OPC UA服务器或客户端应用。

八、项目架构与技术特点

1. 分层架构清晰：核心库（LibUA）、服务器应用（ServerDemo）、客户端应用（ClientDemo）三层分离。
2. 配置持久化：XML格式的配置文件完整保存地址空间结构和所有变量属性。
3. 事件驱动设计：服务器状态变更、客户端连接/断开、报警触发等均通过事件通知UI。
4. 线程安全：采用ConcurrentDictionary、ReaderWriterLockSlim、lock语句等保证多线程安全。
5. 兼容性：同时提供.NET Framework 4.0和.NET 9.0两种编译目标。
6. 界面友好：全中文界面，采用WinForms实现，交互直观。

九、总结

通过对OPC UA协议的深入研究和LibUA库的修复实践，我们不仅完善了库本身的功能完整性（特别是数组支持、多维数组解码、安全策略扩展等关键特性），还构建了一个功能完备、界面友好的OPC UA演示系统。从地址空间模型到协议编码解码，从安全通道到线程同步，每一个Bug的修复都加深了对OPC UA标准底层实现的理解。希望这篇博文能对正在学习或使用OPC UA技术的开发者有所帮助。

项目代码涵盖了地址空间管理、会话与安全通道、读写服务、订阅监控、报警事件等OPC UA核心技术点，是一个很好的OPC UA学习和参考资源。
