在Matlab中绘制非默认峰值图

在"在Matlab中绘制峰值图"中，得到了系统默认的 49×49 网格的峰值图。除此之外，还可以通过设定网格数，指定点的方式绘制所需要的峰值图。设定网格数的峰值图和默认方式类似，只需要输入网格数的具体值即可。指定点的方式绘制峰值图，需要先创建二维网格坐标，再计算peaks函数，最后用计算的值创建三维曲面图。

如输入以下程序：

peaks(20)
title('设定网格数的峰值图')
xlabel('x轴')
ylabel('y轴')
zlabel('z轴')

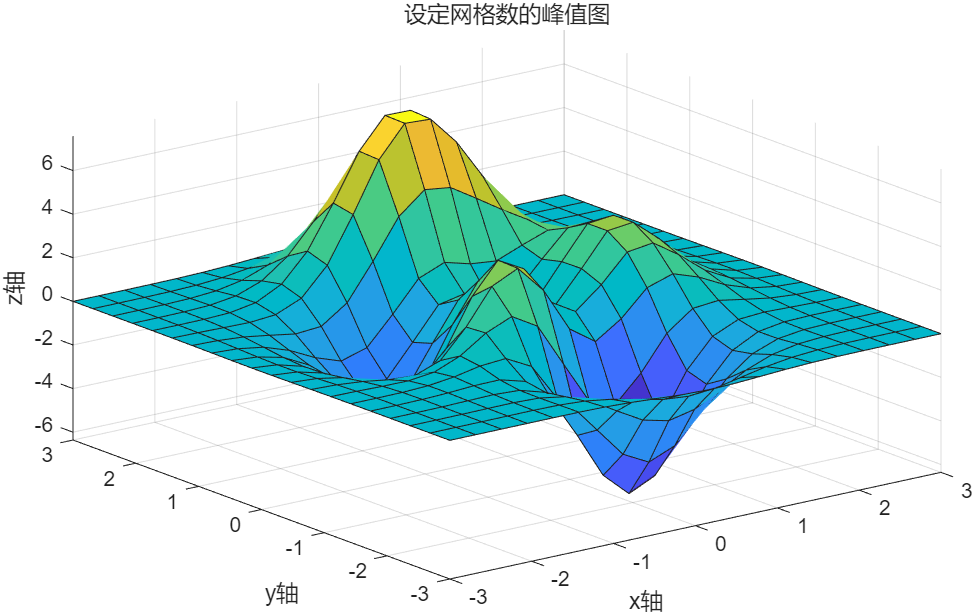

运行后得到设定网格数的峰值图，如图1所示。

图1 设定网格数的峰值图

如输入以下程序：

x=-2:0.4:2;
y=1:0.1:2;
[X,Y]=meshgrid(x,y);
Z=peaks(X,Y);
surf(Z)
title('指定点的峰值图')
xlabel('x轴')
ylabel('y轴')
zlabel('z轴')

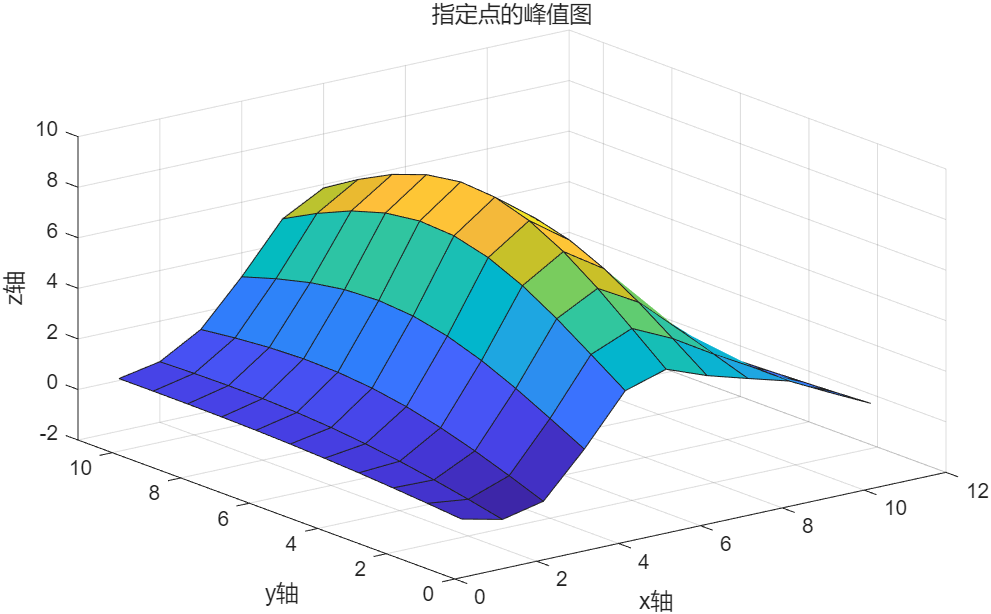

运行后得到指定点的峰值图，如图2所示。

图2 指定点的峰值图
