小家电单段码屏项目实战｜YL1621 LCD驱动开发与调试心得

近期在开发一款便携小家电控制板，设备需要单块段码液晶屏完成工作模式、定时时长显示，产品主要用于艾灸仪、香薰机、驱蚊理疗类设备。项目采用国产YL1621段码驱动芯片+单片机的方案，今天记录下单屏硬件设计、程序开发以及量产调试的全过程。

一、硬件整体方案

1. 驱动芯片选型

选用YL1621段码液晶驱动芯片，引脚定义、通信时序、寄存器完全兼容HT1621，可直接硬件替换、程序无需改动，相比进口芯片成本更低、交期更稳定，非常适合小家电批量落地。

2. PCB电路设计

单块PCB集成完整电路：主控单片机 + YL1621驱动电路 + COG段码LCD屏 + 3颗独立功能按键；

三个按键分别实现：工作模式切换、定时时间增加、定时时间减少；

为方便SMT生产，PCB采用拼板工艺，单板独立电路互不干扰，预留测试触点用于产线快速通电调试。

3. 屏幕显示逻辑

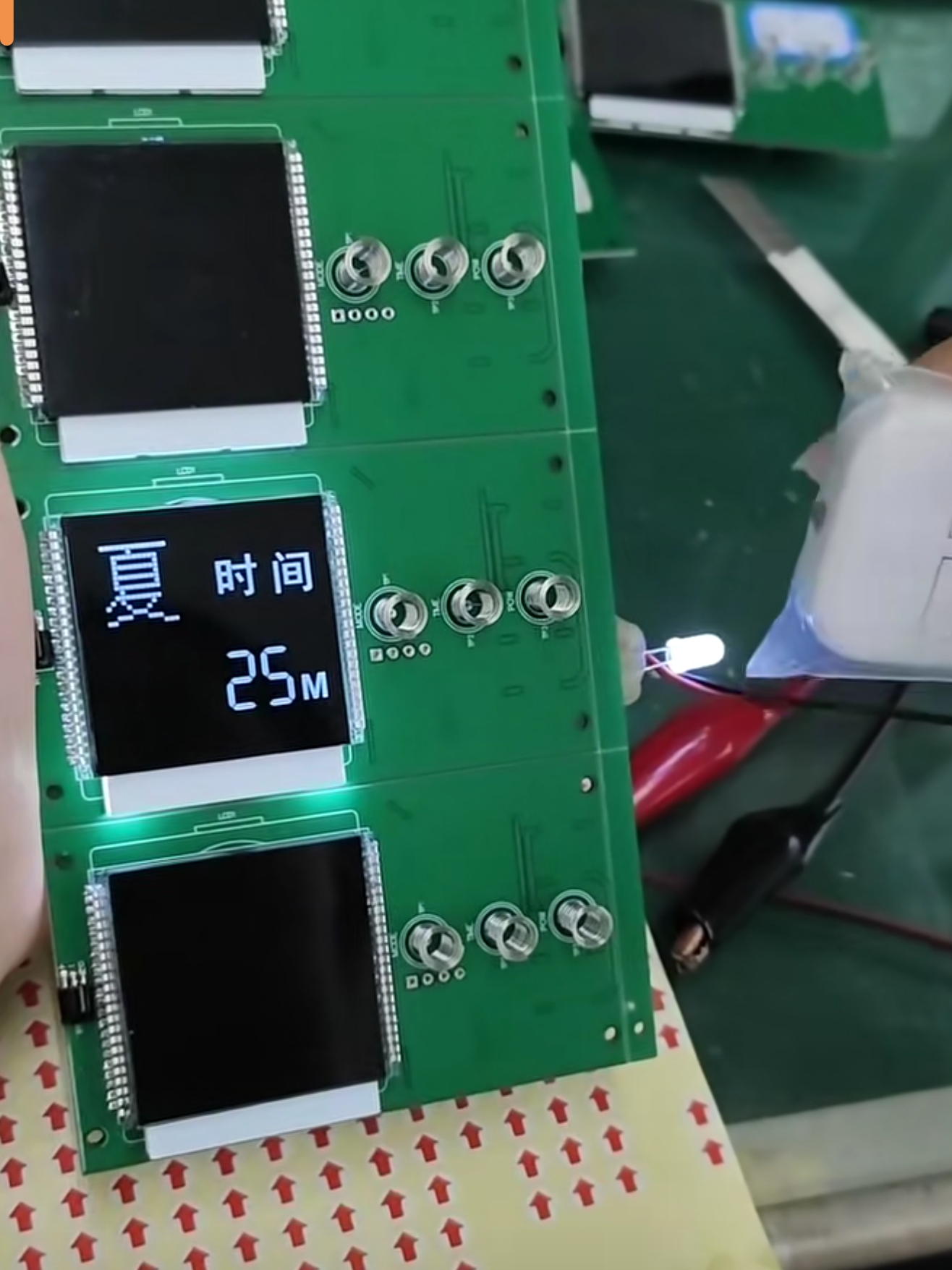

仅单块LCD显示窗口，本次调试界面：夏 时间 25M，代表夏季工作模式、25分钟定时倒计时；可自由切换冬/夏模式，支持分钟级定时调整，整体功耗低，适配电池供电场景。

二、软件驱动开发

基于YL1621三线通信时序编写驱动程序，针对单屏做轻量化适配：

1. 控制LCD点亮/熄灭「夏、冬」汉字段码，实现模式切换；

2. 采集按键信号，增减定时分钟数，实时刷新屏幕数字；

3. 精简驱动代码，降低单片机资源占用，优化待机功耗，适配长时间待机的小家电场景。

三、开发&量产调试要点

1. 单屏调试时优先检查YL1621复位、片选、数据通信引脚接线，时序错误会直接导致屏幕不亮；

2. 段码屏重点核对每个显示段码的点位定义，避免汉字、数字显示错乱；

3. 拼板生产时，保证每块单板独立供电回路，避免分板前互相干扰；

4. 量产重点检查LCD邦定FPC、YL1621周边电容焊接，虚焊是单屏黑屏最常见原因。

四、项目总结

1. 单段码屏小家电场景，YL1621直接替代HT1621是成熟的降本方案，软硬件零改动，移植成本极低；

2. 单屏+YL1621整体电路简单、抗干扰强、功耗优秀，是小型便携家电显示的首选方案；

3. 开发时优先调试通信时序，量产重点把控焊接质量，能大幅减少不良率。

后续会放出该项目单屏专用YL1621精简驱动源码，同类小家电项目可直接移植使用。
