1. 前言
Ext2 是 Linux 经典且架构最简洁的原生文件系统，也是理解 Linux 文件系统底层原理的最佳入门范本。它没有日志、没有复杂高级特性，只保留了文件系统最核心的骨架设计：超级块、块位图、inode位图、Inode 节点、直接块与多级间接块。
弄懂这几部分，就掌握了传统磁盘文件系统的底层设计思想，后续学习 Ext3、Ext4、VFS、存储IO栈都能一通百通。本文基于 Ext2 原生设计，只聚焦核心基础结构，做理论梳理与原理总结。

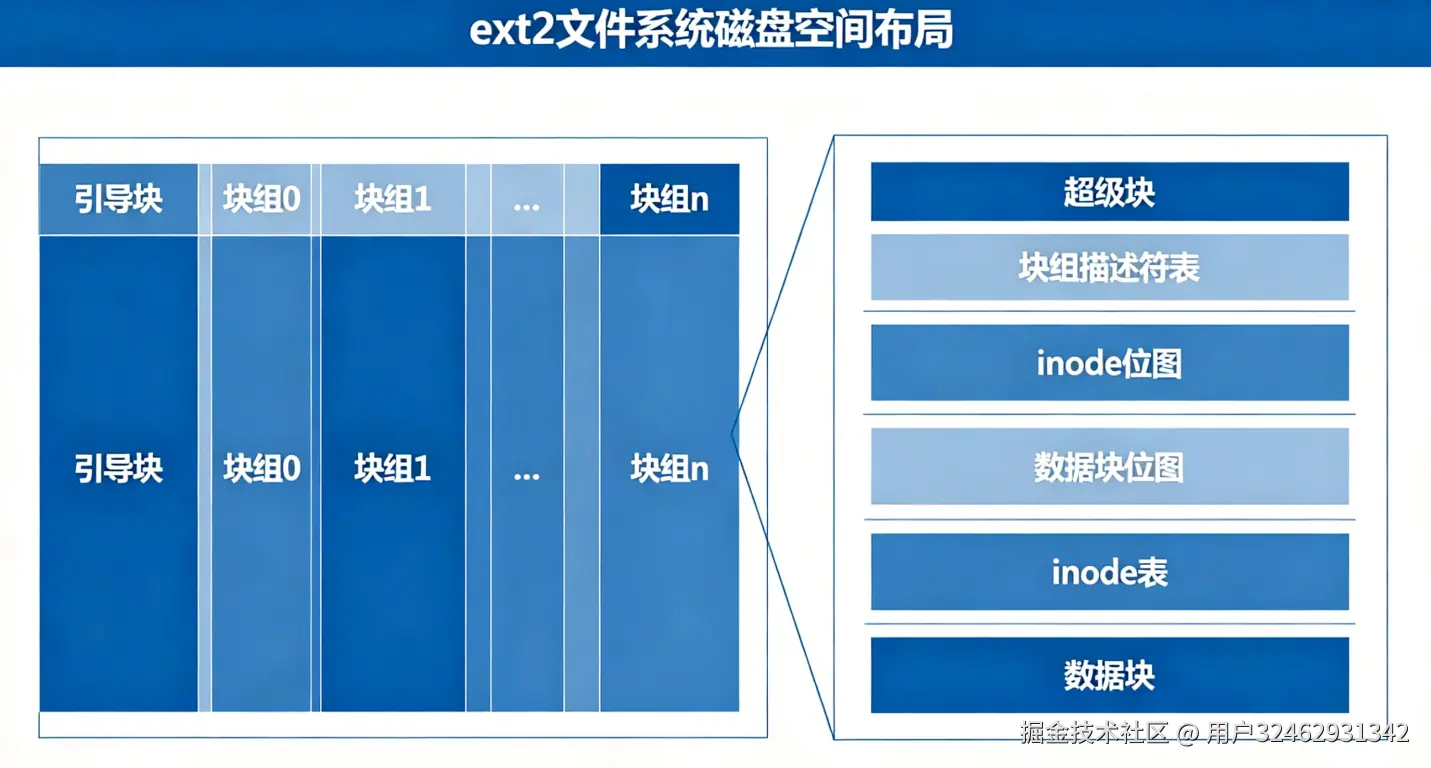

2. Ext2文件系统的空间布局结构
Ext2文件系统是将磁盘划分为等分的若干区域，这些区域称为块组，磁盘空间的管理是以块组为单位进行管理的。
- 引导块是整个磁盘的开始，它在所有块组的前面，和后面的块组结构完全独立，不属于任何块组。电脑开机时，BIOS 只会读取磁盘最开头的 512 字节，用来加载操作系统引导程序。和 Ext2 的块组、inode、数据块这些概念没关系。
- 块组0是第一个块组，它包含了整个文件系统的核心元数据：超级块、块组描述符表、本块组的块位图、本块组的inode 位图、本块组的 inode 表和本块组的数据块区域。
- 其他块组：默认情况下，也会包含超级块和块组描述符表的备份副本，但在开启了 sparse_super特性后，只有少数几个块组会保留超级块副本，目的是节省磁盘空间。
2.1 超级块（Super Block）
1. 核心作用
超级块是整个Ext2文件系统的全局描述符，相当于整个分区文件系统的"总档案"。操作系统挂载 Ext2 分区时，第一件事就是读取并校验超级块，获取整个文件系统的全局配置与统计信息。
2. 存储位置
默认存放在分区最前端的起始位置，同时 Ext2 会在每个块组中存放超级块备份，防止磁盘局部损坏导致超级块丢失，提升容错性。
3. 核心保存信息
- 全局参数：磁盘逻辑块大小、每个块组包含的块数量、每个块组包含的inode数量
- 统计信息：整个分区总块数、总inode数、空闲块总数、空闲inode总数
- 状态信息：文件系统挂载状态、读写标志、文件系统版本、时间戳
- 布局信息：块组描述符起始位置、inode表起始偏移等
2.2 块级描述符（Block Group Descriptor）
1. 核心作用
块组描述符是每个 Ext2 块组的局部元数据管理结构，相当于单个块组的"分档案"。操作系统挂载并管理文件系统时，会通过块组描述符快速定位每个块组的关键资源位置与使用状态，实现高效的分块管理。
2. 存储位置
块组描述符集中存放在块组0的块组描述符表中，同时会在部分其他块组中存放备份副本，防止局部磁盘损坏导致管理信息丢失，提升文件系统的整体可靠性。
3. 核心保存信息
- 位置信息：数据块位图物理块号、inode位图物理块号、inode表起始物理块号
- 资源统计：本块组空闲数据块数量、本块组空闲inode数量
- 状态信息：本块组已分配目录inode数量、块组校验信息
2.3 块位图与Inode 位图
Ext2 采用块组化管理，每个块组内部独立维护两套位图：块位图、inode位图，用极简的二进制位标记空闲资源。
1.块位图（Block Bitmap）
-
核心作用：记录当前块组内每一个数据块的占用状态
-
工作原理：1个bit对应1个磁盘数据块
- bit = 0：对应数据块空闲，可分配给新文件
- bit = 1：对应数据块已占用，存放文件数据
-
应用场景：创建新文件时扫描位图找空闲块；删除文件时复位bit位，回收磁盘块。
2.Inode 位图（Inode Bitmap）
-
核心作用：记录当前块组内每一个inode节点的空闲状态
-
工作原理：同样1个bit对应1个inode节点
- bit = 0：inode空闲，可分配给新文件
- bit = 1：inode已被文件占用
-
应用场景：新建文件分配inode、删除文件释放inode，都依赖inode位图检索。
2.4 Inode表
在介绍inode表之前先了解inode这个重要的概念。
1. inode（索引节点）概念
inode 是 Ext2 文件系统中描述文件元数据的核心对象，相当于文件的「身份证」，它不存储文件名和文件内容本身，只负责记录文件的属性和数据位置。
inode核心保存内容：
- 文件基础属性：文件类型、访问权限、所属用户/组ID
- 文件尺寸与时间：文件字节大小、访问时间、修改时间、状态变更时间
- 数据块指针：直接块指针、一级 / 二级 / 三级间接块指针，指向文件数据块的物理位置
- 统计信息：文件大小、文件硬链接计数、已分配数据块数量
2.inode表的核心作用
inode 表是每个 Ext2 块组内，用于集中存储所有inode节点的线性数组，相当于本块组所有文件/目录的 "身份信息档案库"。操作系统管理文件时，通过inode号直接索引到对应inode，获取文件的元数据信息，而无需依赖文件名。
3.存储位置
inode 表位于块组内，紧跟在 inode 位图之后，每个块组都有独立的inode表，不同块组的 inode 表互不交叉，实现了元数据的分块管理。
2.5 块组中的数据块（Data Blocks）
1.核心作用
数据块是 Ext2 文件系统中存储文件实际内容的物理单元，是文件数据的最终载体。无论是普通文件的内容、目录的目录项，还是符号链接的路径信息，最终都以块为单位存放在数据块区域中。
2.存储位置
数据块位于每个块组的最末尾区域，紧跟在 inode 表之后，其起始位置和大小由块组的总块数减去前面所有元数据块（超级块、块组描述符表、位图、inode 表）的数量决定。每个块组都有独立的数据块区域，由本块组的块位图统一管理分配状态。
3.核心保存信息
数据块中存储的内容根据文件类型不同而变化：
- 普通文件：文件的实际数据内容，如文本、图片、程序代码等。
- 目录文件：目录项列表，每个目录项包含文件名和对应的 inode 号，实现文件名到 inode 的映射。
- 符号链接：指向目标文件的路径字符串（路径较短时直接存放在 inode 中，较长时才占用数据块）。
- 特殊文件：设备文件、管道文件等，通常不占用数据块，仅通过 inode 中的设备号标识。
3. Ext2文件系统中文件的数据管理方式
1KB块大小] %% 二级间接 A --> P2[二级间接指针] P2 --> B2[二级间接索引块] B2 --> B21[一级索引块] B21 --> S2[批量数据块] %% 三级间接 A --> P3[三级间接指针] P3 --> B3[三级间接索引块] B3 --> B31[二级索引块] B31 --> B32[一级索引块] B32 --> S3[海量磁盘数据块]
图中的256是以1kb块大小为示例
整体结构
Ext2 的 inode 内部固定设计了15个块指针项，划分规则：
- 前 12 项：直接块
- 第13项：一级间接块
- 第14项：二级间接块
- 第15项：三级间接块
设计目的：用固定大小的 inode 结构，既能高效存小文件，又能通过分层指针映射支撑超大文件。
直接块
- 指针直接指向磁盘真实数据块编号
- 无需任何中间跳转，读写速度最快
- 适合小文件：文件数据可全部存放在12个直接块中，寻址开销极小
一级间接指针
- 该指针不存放业务文件数据，而是指向一个间接索引块
- 这个间接块里，整齐存放一批真实数据块的物理编号。1KB块规格，单个索引块可存256个块指针（1KB = 1024 字节，一个指针占 4 字节，1024÷4=256 个指针）。
- 适用场景：12个直接块用完后，用一级间接块扩容存储中等大小文件
二级间接指针
- 采用两层指针跳转
- 两层映射，可寻址的磁盘块数量大幅翻倍
- 用于支撑大型文件存储。1KB块规格，通过一个二级索引块能访问的数据块总数为：256×256=65,536 个
三级间接指针
- 三层指针逐级跳转，是 Ext2 寻址层级最高、映射空间最大的方式
- 可以支撑分区极限容量下的超大文件。1KB块规格，通过一个三级索引块能访问的数据块总数为：256 × 256 × 256 = 16,777,216个。
- 缺点：寻址链路最长、IO跳转次数多，性能开销最大，仅超大文件才会用到
总结
- 超级块：管住整个Ext2分区的全局布局、配置和状态，是文件系统的总控制器。
- 块位图/Inode位图：以bit为单位，精细化管理每个块组的空闲磁盘块和空闲inode节点，负责资源分配与回收。
- Inode节点：承载文件所有元数据，隔离文件名与文件属性，是管理文件的核心载体。
- 多级间接块：通过直接块+一/二/三级间接块的分层设计，兼顾小文件高性能和大文件大容量寻址需求。
这四部分构成了 Ext2 文件系统最核心的底层骨架，也是学习 Linux 内核 VFS、Ext4 演进、磁盘存储IO栈、嵌入式文件系统必备的基础功底。
