C# AutoCAD 二次开发极简入门：从环境搭建到高效实战

对于许多工程师和开发者而言，AutoCAD 不仅是强大的设计平台，更是一个可以通过二次开发实现自动化、定制化工作的宝库。本文将带你从零开始，一步步踏入 C# AutoCAD 二次开发的世界，从创建项目、引用库，到实现复杂实体操作，并最终推荐一个能让你事半功倍的开源利器。

一、启程：搭建开发环境

在编码之前，我们需要准备好正确的工具。

开发工具：Visual Studio（建议 2019 或更高版本）。
AutoCAD 软件：需安装支持 .NET API 的版本（如 AutoCAD 2020 或更高版本）。
.NET 框架：确保你的项目目标框架与 AutoCAD 版本兼容。例如，AutoCAD 2024 对应 .NET 6.0/8.0，而更早的版本多基于 .NET Framework 4.x。

二、第一步：创建项目，引用 CAD 的核心库

打开 Visual Studio，新建一个 类库 (.NET Framework) 或 类库 (.NET Core/.NET) 项目，取决于你的目标 AutoCAD 版本。

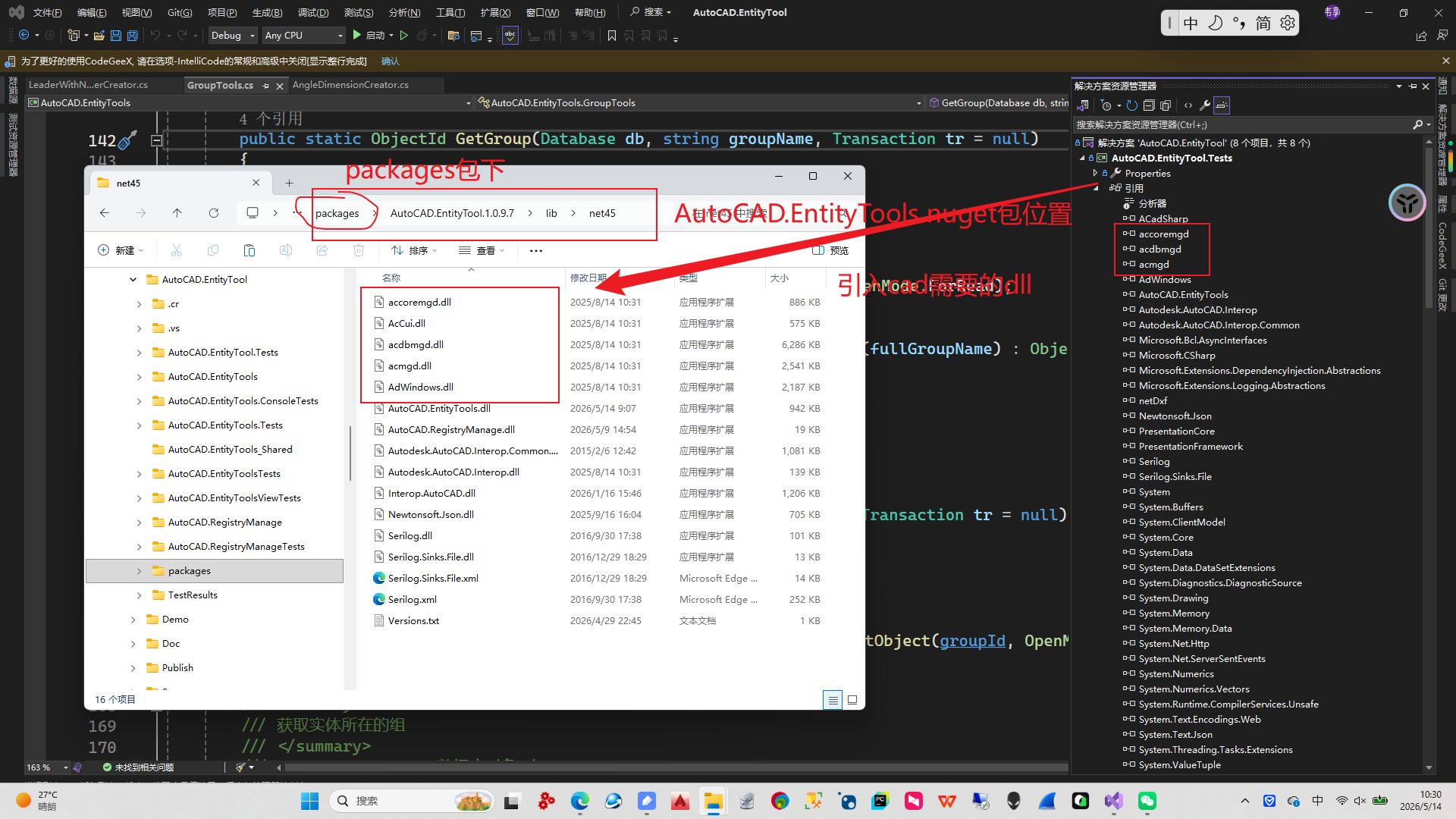

添加 AutoCAD 的核心引用。在解决方案资源管理器中右键点击"引用"，选择"添加引用"，然后浏览到 AutoCAD 安装目录（例如 C:\Program Files\Autodesk\AutoCAD 2024），添加以下三个 DLL 文件：
- AcDbMgd.dll
- AcMgd.dll
- AcCoreMgd.dll
引用的复制本地 属性设置为 False，避免生成冗余文件。

一个关键操作 ：为了让 AutoCAD 能够发现并加载你的程序，需要将生成的 DLL 文件路径告知它。可以创建一个文本文件，扩展名改为 .lsp，内容写入 (command "netload" "你的DLL完整路径.dll")，然后在 AutoCAD 中通过 APPLOAD 命令加载启动，即可自动执行。

三、小试牛刀：编写第一个命令

现在，来创建第一个让 AutoCAD 执行自定义动作的命令。

csharp 复制代码

using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.EditorInput;

// 这条程序集属性可以让AutoCAD更快地找到命令类
[assembly: CommandClass(typeof(HelloCAD.MyCommands))]

namespace HelloCAD
{
    public class MyCommands
    {
        // CommandMethod 特性将普通方法标记为AutoCAD命令
        [CommandMethod("SayHello")]
        public void SayHello()
        {
            // 获取当前活动文档和命令行编辑器
            Document doc = Application.DocumentManager.MdiActiveDocument;
            Editor ed = doc.Editor;

            // 在命令行输出文本
            ed.WriteMessage("\n你好，AutoCAD二次开发！");
        }
    }
}

编译项目，在 AutoCAD 中加载你的 DLL，然后在命令行中输入 SayHello，你将看到亲切的问候语。

四、更上一层楼：操控图形实体

仅仅是输出文字还不够，我们来真正地"画图"。以下代码演示了如何创建一个图层、并在其上画一个红色的圆。

csharp 复制代码

[CommandMethod("CreateMyCircle")]
public void CreateMyCircle()
{
    Document doc = Application.DocumentManager.MdiActiveDocument;
    Database db = doc.Database;

    // 使用事务确保操作的安全与原子性
    using (Transaction trans = db.TransactionManager.StartTransaction())
    {
        // 1. 获取或创建一个名为"MyLayer"的图层，并设为红色
        LayerTable lt = (LayerTable)trans.GetObject(db.LayerTableId, OpenMode.ForRead);
        if (!lt.Has("MyLayer"))
        {
            LayerTableRecord ltr = new LayerTableRecord();
            ltr.Name = "MyLayer";
            ltr.Color = Autodesk.AutoCAD.Colors.Color.FromColorIndex(ColorMethod.ByAci, 1); // 红色
            lt.UpgradeOpen();
            lt.Add(ltr);
        }

        // 2. 在模型空间创建一个圆
        BlockTable bt = (BlockTable)trans.GetObject(db.BlockTableId, OpenMode.ForRead);
        BlockTableRecord modelSpace = (BlockTableRecord)trans.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite);

        Circle circle = new Circle();
        circle.Center = new Point3d(10, 10, 0);
        circle.Radius = 5;
        circle.Layer = "MyLayer"; // 将圆放在我们创建的图层上

        modelSpace.AppendEntity(circle);
        trans.AddNewlyCreatedDBObject(circle, true);

        // 3. 提交事务，使所有更改生效
        trans.Commit();
    }
}

运行命令 CreateMyCircle，一个红色圆圈就会出现在当前图纸中。

五、进阶利器：推荐开源项目 AutoCAD.EntityTools

掌握了基础，你会发现很多常用操作（如过滤选择实体、计算几何信息等）的代码写起来比较繁琐。此时，一个优秀的开源工具库能极大地提升你的开发效率，这便是我要向你推荐的 AutoCAD.EntityTools。

项目简介

AutoCAD.EntityTools 是一套功能强大的 AutoCAD 二次开发工具库，它为原生的 .NET API 提供了丰富的扩展方法 ，覆盖了实体操作、几何计算、图层管理、用户界面等多个方面，能让许多复杂操作简化为一两行代码。

项目地址 ：https://gitee.com/gwhsss/auto-cad.-entity-tools

它能做什么？

这个库的核心思想是 "化繁为简"，看看下面的对比你就明白了：

原生 API 写法 (较复杂)	使用工具库 (极简)
通过 ObjectId 获取实体需手动开启事务、获取对象、关闭事务等多步操作。	`Entity entity = doc.Database.GetEntity(objectId);`
移动实体需获取实体对象、构造矩阵、调用 TransformBy 方法等。	`objectId.Move(sourcePt, targetPt);`
缩放视图需要计算图形边界，然后构造缩放操作。	`editor.ZoomExtents();`
获取用户选择的直线或多段线，需构造复杂的选择过滤器代码。	`ObjectId[] ids = editor.GetSelectionLineAndPolyLine("请选择");`

核心功能模块一览

实体操作 (EntityTools): 实体的增删改查、移动、旋转、复制、镜像等一键操作。
几何计算 (PointTools, VectorTools): 提供中点计算、极坐标点、点集创建多段线等几何算法。
用户交互 (EditorTools): 极大地简化了用户输入点、获取选择集等交互过程。
数据管理 (LayerTools, TransactionTools): 轻松创建和管理图层，提供更安全的事务使用模式。
用户界面 (Ribbon, Jig): 帮助构建自定义功能区界面，并实现动态拖拽绘制功能。

快速安装与使用

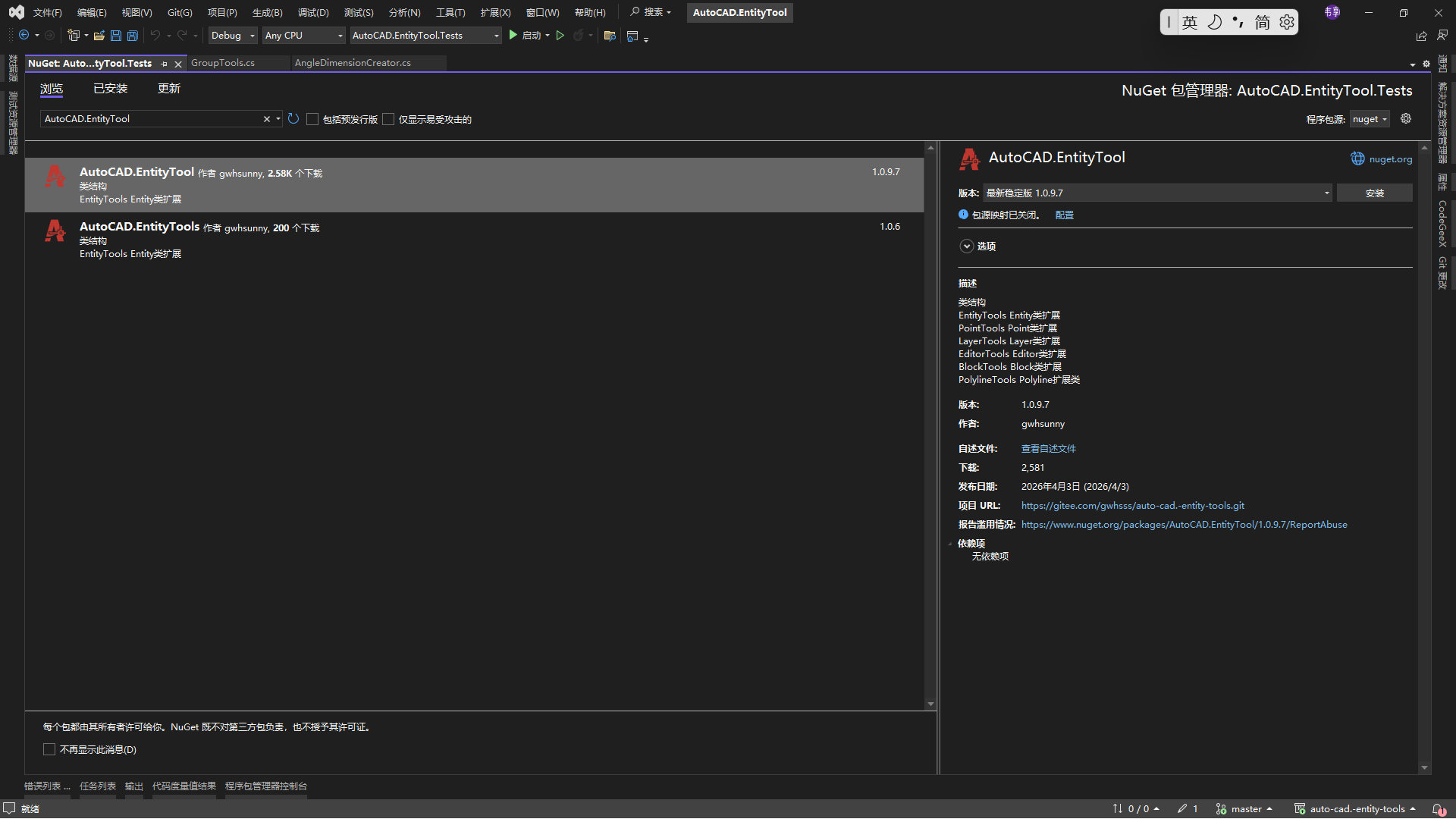

你可以通过 NuGet 包管理器直接安装：

bash 复制代码

dotnet add package AutoCAD.EntityTool --version 1.0.5

安装后，就能使用它强大的扩展方法了，例如快速画一条直线并显示消息：

csharp 复制代码

[CommandMethod("QuickLine")]
public void CreateLineWithTools()
{
    var doc = Application.DocumentManager.MdiActiveDocument;
    using (doc.LockDocument())
    {
        // 调用库的扩展方法，一行代码创建直线
        doc.Database.AddLineToModelSpace(Point3d.Origin, new Point3d(100, 100, 0));

        // 调用库的扩展方法，显示提示
        "直线创建完成".CadAlert();
    }
}

为什么推荐它？

显著提升效率：让你专注于业务逻辑，而非重复的API细节。
代码更健壮：库内部封装了大量的安全检查和异常处理。
易于学习：简洁的扩展方法本身就是最好的学习范例，能帮助你理解原生API对象的操作流程。

写在最后

从搭建环境、编写第一个命令，到创建实体，你已经完成了 C# AutoCAD 二次开发的入门之旅。而掌握了像 AutoCAD.EntityTools 这样的工具库，你便拥有了进入更高层次开发的钥匙，能够更快、更稳健地将你的想法转化为实际的CAD功能。

希望这篇博文能成为你探索 AutoCAD 二次开发世界的一块有用铺路石。现在，开始创造属于你自己的自动化设计工具吧！
