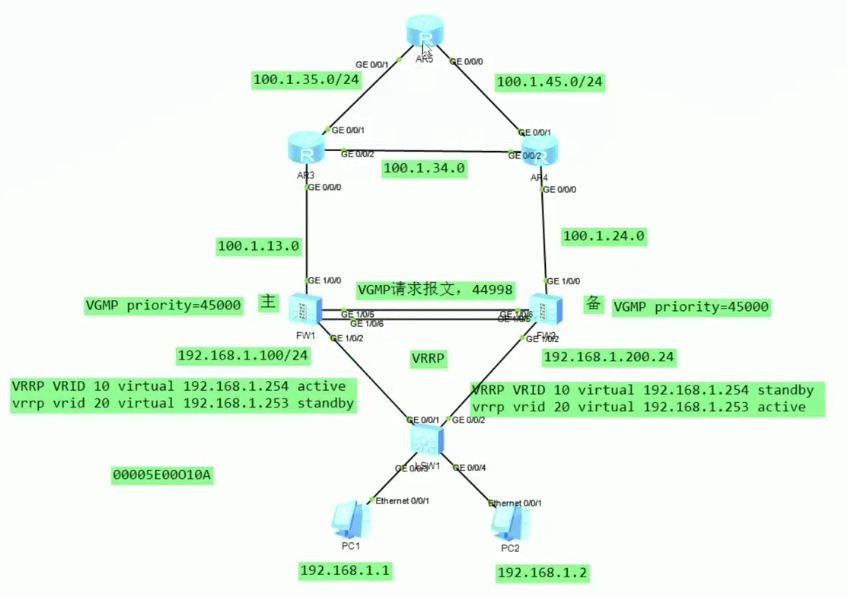

TK_HCIP-Security_FW的可靠性_双机热备场景_上接路由器下接交换机

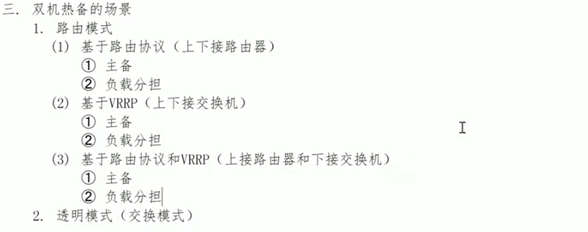

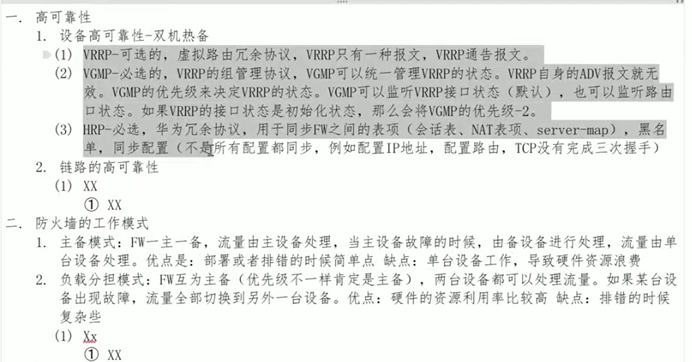

知识点概览

实验操作

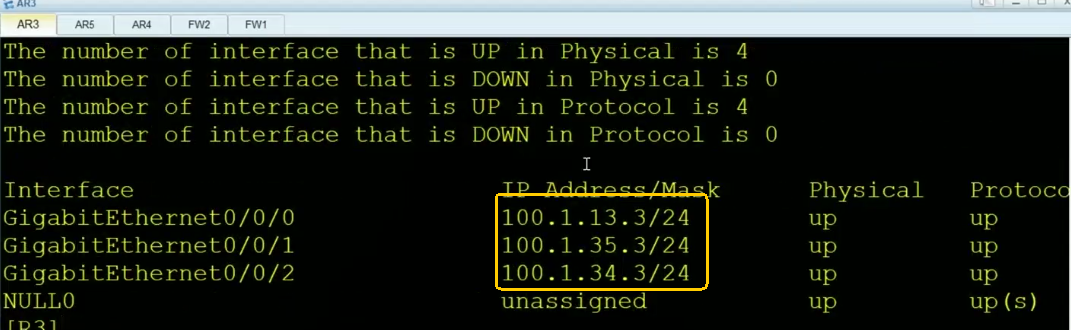

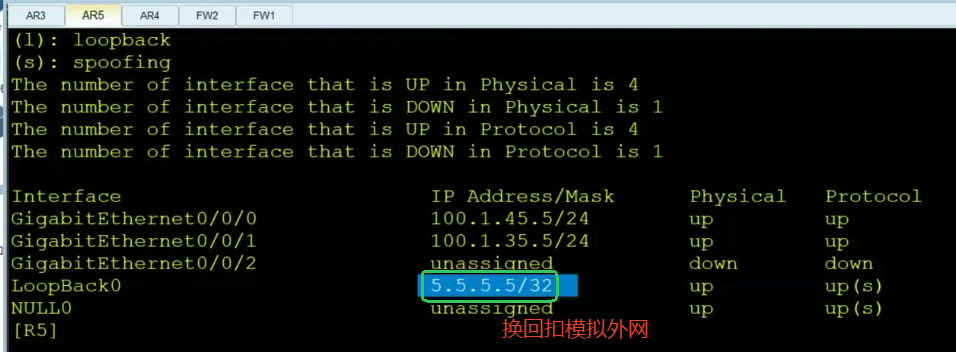

上联AR3的IP配置

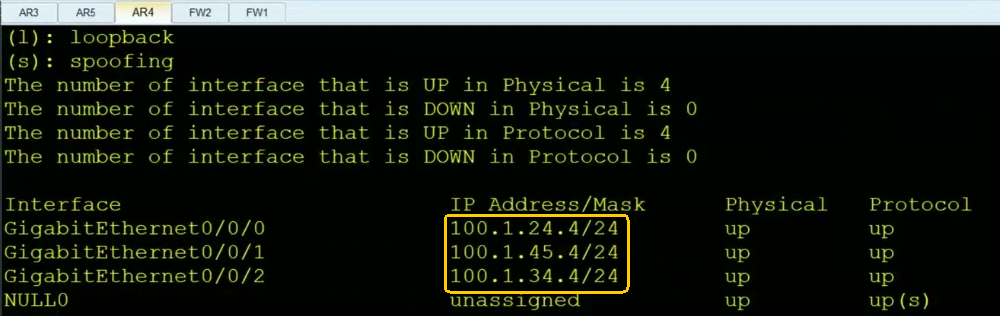

上联AR4的IP配置

防火墙的配置

心跳线配置了链路聚合

FW1上配置

bash 复制代码

int Eth-Trunk 1
mode lacp-static
trunkport G 1/0/5
trunkport G 1/0/6

ip add 100.1.12.1 24
# 先配置心跳口，到时候hrp可以把一些配置同步到对端

FW2上配置

bash 复制代码

int eth 1
mode lacp-static
trunkport g 1/0/5
trunkport g 1/0/6

ip add 100.1.12.2 24 # 一般这个心跳口地址配置成私网地址就可以

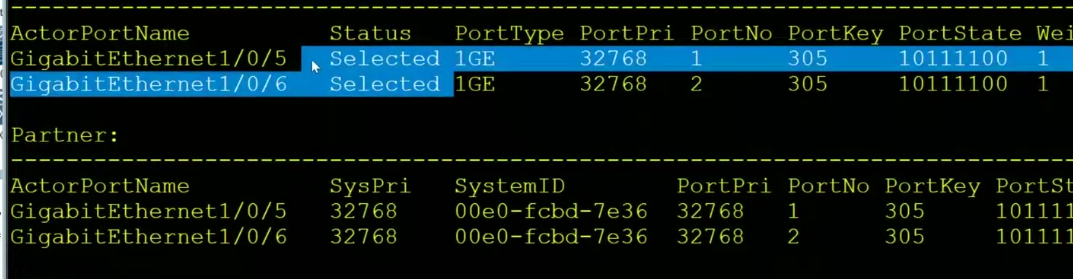

现在Eth-Trunk已经起来了

因为安全策略是不会去处理组播报文的，所以即时安全策略没有放行，也能正常起来。

划分安全区域，配置HRP

FW1上配置

bash 复制代码

firewall zone dmz
add interface Eth-Trunk 1
q

hrp enable # 使能hrp
hrp interface Eth-Trunk 1 remote 100.1.12.2

FW1上配置

bash 复制代码

firewall zone dmz
add interface Eth-Trunk 1
q

hrp enable # 使能hrp

hrp interface Eth-Trunk 1 remote 100.1.12.1

# FW2上互联接口地址
int g1/0/0
ip add 100.1.24.2 24

使能HRP

bash 复制代码

hrp enable

新版本HRP是不需要放安全策略的

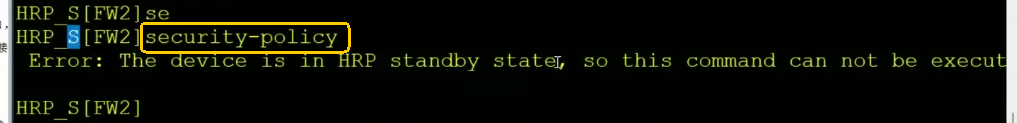

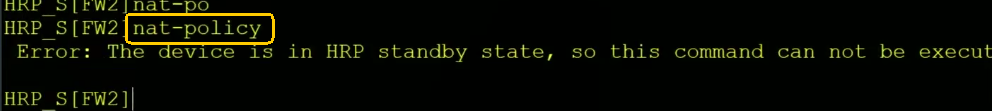

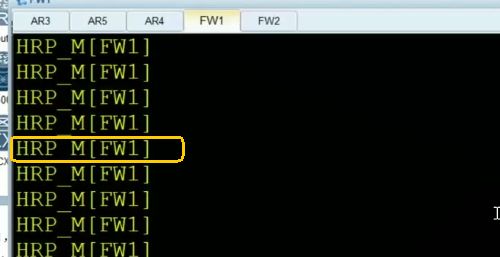

现在在设备上显示的HRP_S跟HRP_S这并不是设备的VGMP的主备或者负载分担状态，指的是配置主跟配置备。有些配置在备设备上是配置不了的

FW1上配置

bash 复制代码

firewall zone trust
add interface g1/0/2

firewall zone untrust
add interface g1/0/0

这些配置会同步到FW2上

如果不配置安全区域的话，是不能处理单播报文的，只能处理组播报文，我们的业务都是单播的，所以必须划分安全区域。

这个命令默认在真机是开启的，在模拟器里面是关闭的，所以在模拟器里面ospf能起来，但是在真机里面会对ospf检查，协议起不来。但是不会影响hrp协议

配置VRRP（主备模式）

FW1上配置

bash 复制代码

int g1/0/2
ip add 192.168.1.100 24
vrrp vrid 10 virtual-ip 192.168.1.254 active

FW2上配置

bash 复制代码

int g1/0/2
ip add 192.168.1.200 24
vrrp vrid 10 virtual-ip 192.168.1.254 standby

现在就变成主备模式了

如果是主备状态，配置的是主备模式，配置主跟VGMP的主是一样的

配置OSPF

AR3上配置

bash 复制代码

ospf route-id 3.3.3.3
area 0
network 0.0.0.0 255.255.255.255 # 宣告全网路由

AR4上配置

bash 复制代码

ospf route-id 4.4.4.4
area 0
network 0.0.0.0 255.255.255.255 # 宣告全网路由

AR5上配置

bash 复制代码

ospf route-id 5.5.5.5
area 0
network 0.0.0.0 255.255.255.255 # 宣告全网路由

FW1上配置

bash 复制代码

ospf route-id 1.1.1.1
area 0
network 100.1.13.1 0.0.0.0
network 192.168.1.100 0.0.0.0

FW2上配置

bash 复制代码

ospf route-id 2.2.2.2
area 0
network 192.168.1.200 0.0.0.0 # 业务网段
network 100.1.24.2 0.0.0.0 # 互联地址

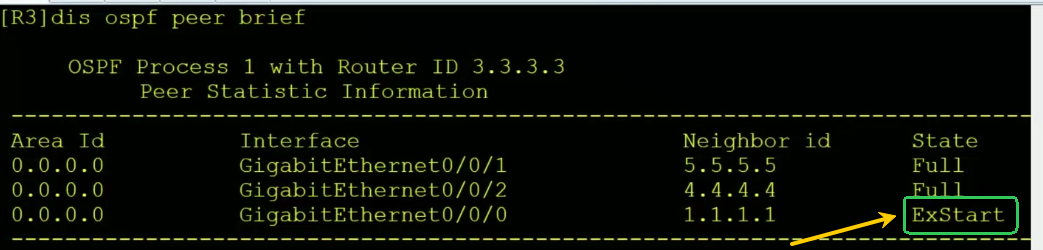

R3上查看ospf邻居状态

FW1上开启了包过滤的基础协议给开启了，所以AR3发送ospf协议给FW，这是要检查的，第一个包是Hello包，Hello包是不做检查的，因为是组播，所以跳过Hello包的检查，卡在ExStart状态，说明DD报文检查没放行，FW1自己的DD报文其实也发送不出去。

把防火墙基础协议的包过滤检查关闭

现在防火墙也能正常建立OSPF邻居了

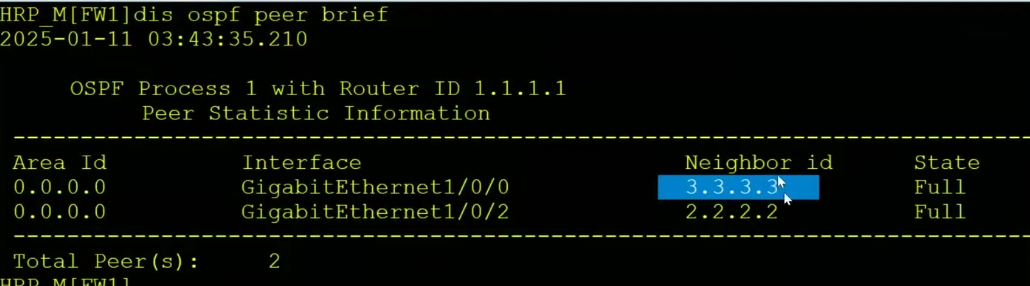

防火墙上查看OSPF邻居

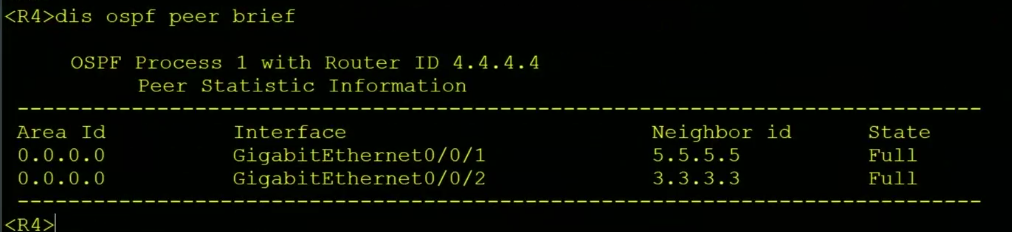

R4上查看OSPF邻居

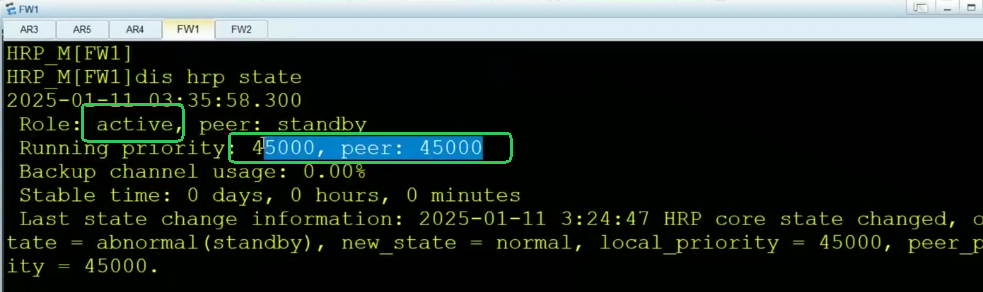

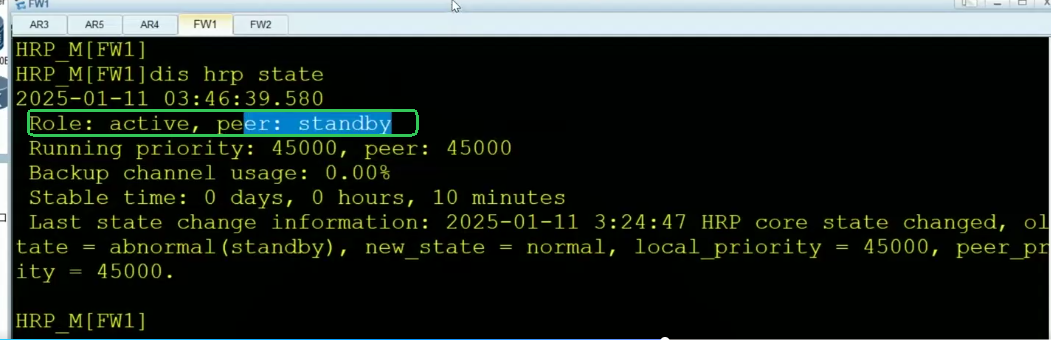

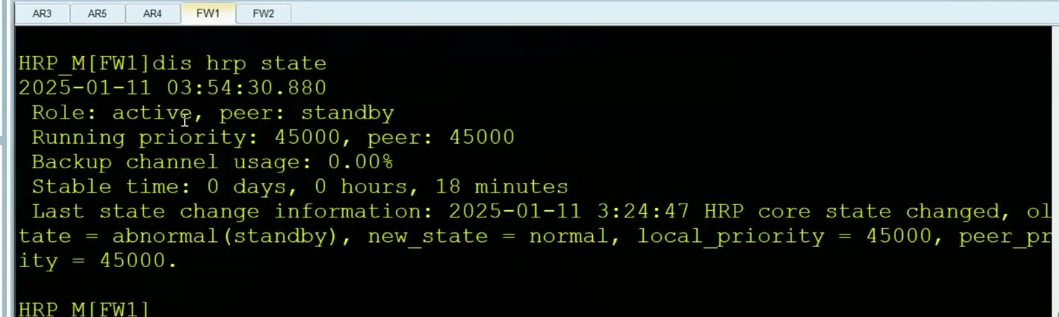

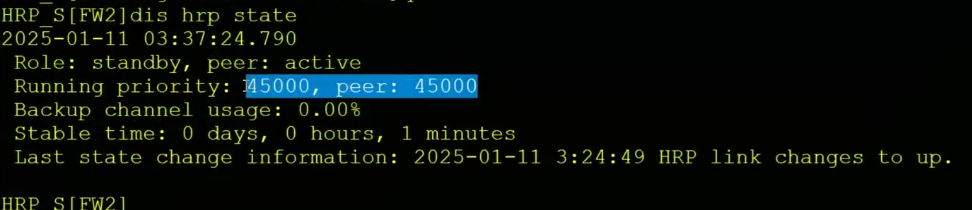

验证1：防火墙是不是主备模式

验证2：备防火墙是不是将自己的OSPF的接口开销改为了65500

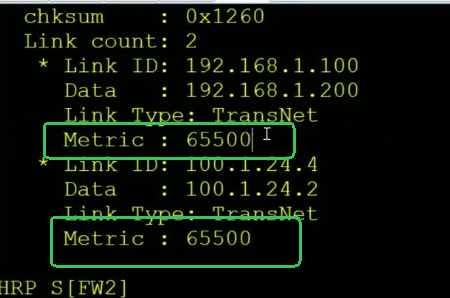

FW2上查看lsdb，看数据库，看一类LSA

FW2的上下两个接口的Cost都调整为65500，这样的话，就保证了数据在走的时候走左边。

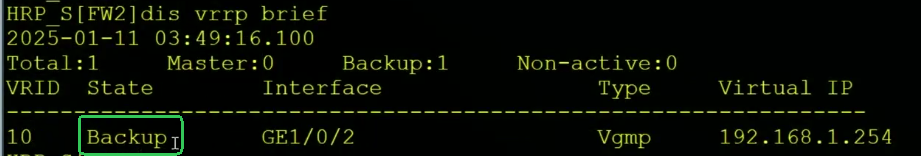

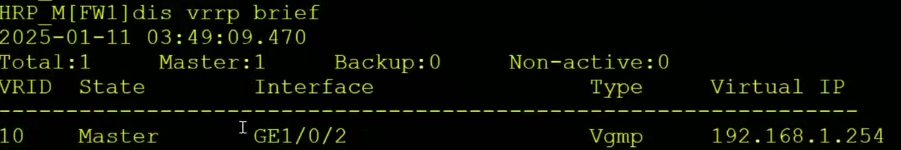

验证3：VRRP的状态

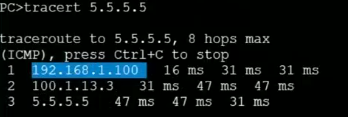

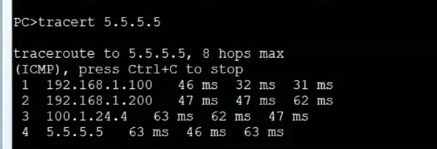

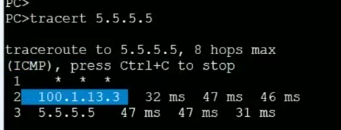

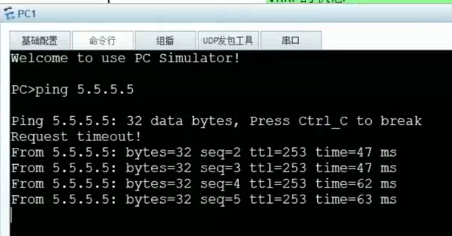

验证4：PC1 PC2能否访问5.5.5.5（tracert）

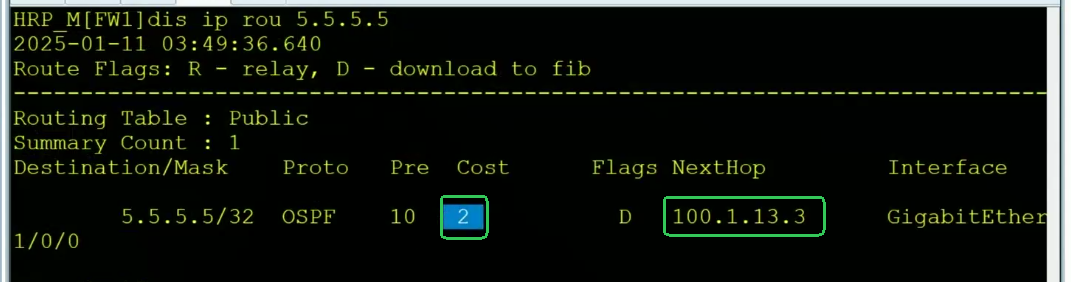

FW1上查看去往5.5.5.5的路由

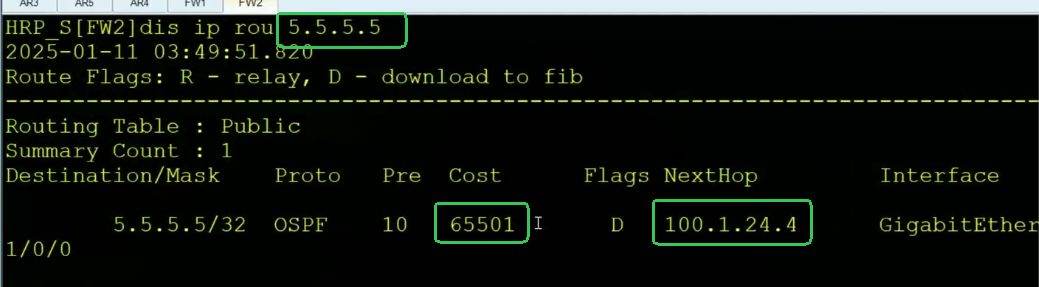

FW2上查看去往5.5.5.5的路由

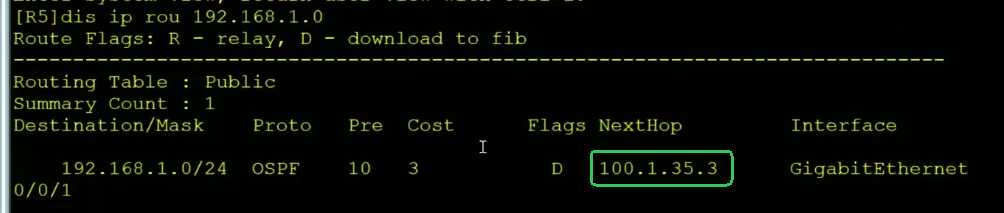

R5上查看去往192.168.1.0网段的路由

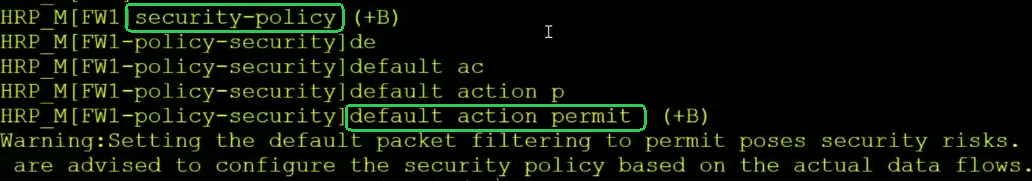

要放行，得先放通安全策略，测试的时候，放行一个大的

到FW上由于不会回ICMP的超时的报文，所以tracert看不到防火墙上的节点信息

FW上可以配置，

长Ping 5.5.5.5

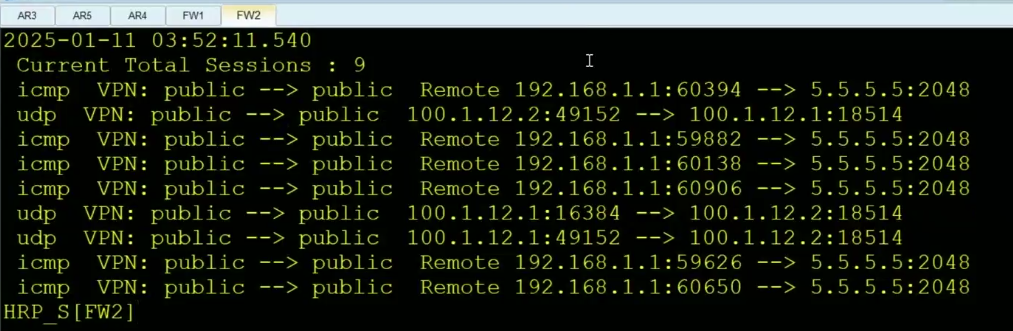

在FW2上查看会话表，看FW1上的会话表是否同步到FW2上

Remote代表的是从对端过来的。

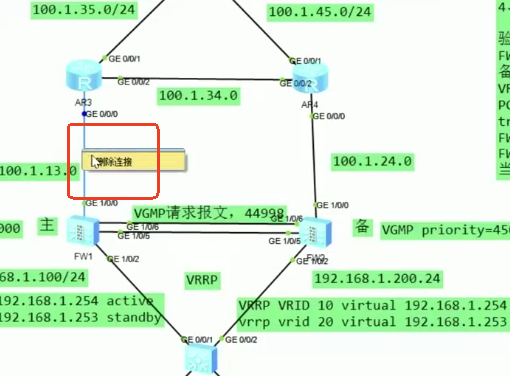

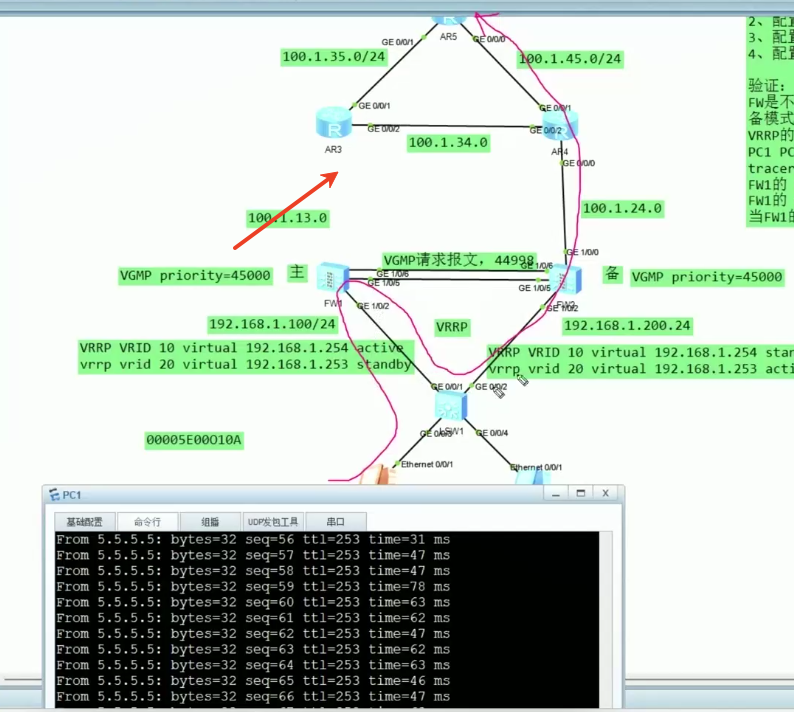

验证4：FW1的G1/0/2口故障，会不会切换

如果模拟FW1上联链路故障，那是看不出鲜果的，因为防火墙并没有跟踪上行链路。

而VRRP的口默认是跟踪了的，跟VGMP会产生联动。

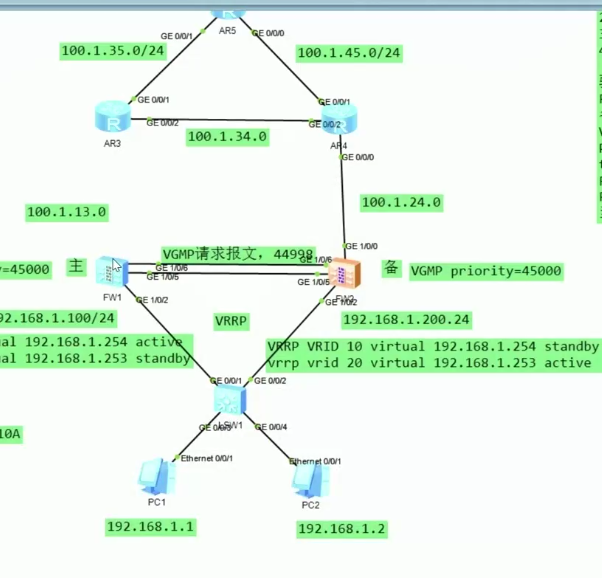

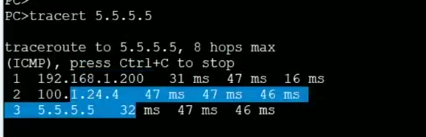

现在FW1的上联链路Down了，网还是会通的，因为流量绕行了。

因为防火墙的下行链路也建立了OSPF。

此时的主备是并没有切换的

防火墙上跟踪上行接口

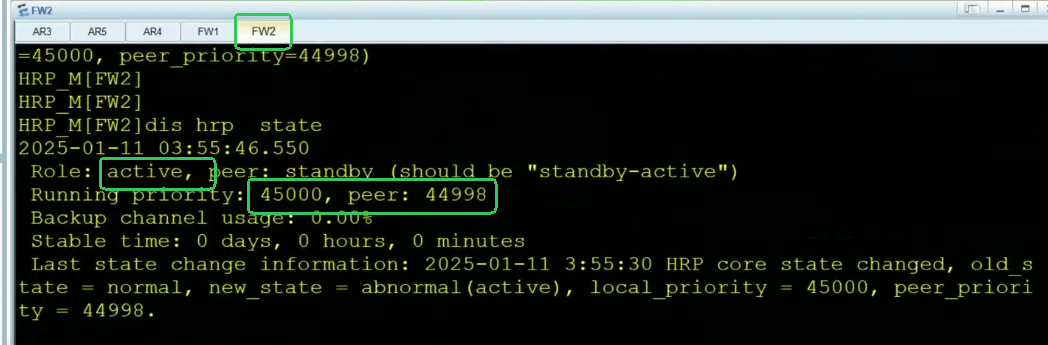

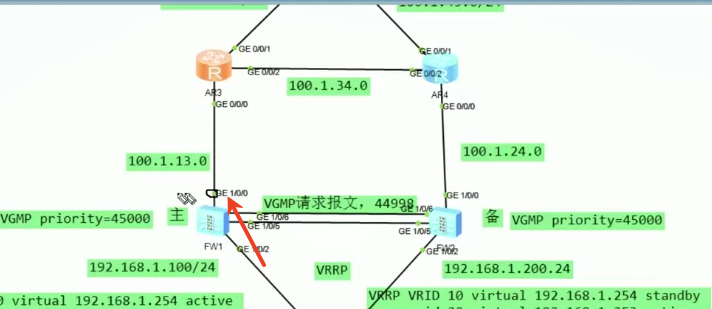

一旦FW1的上行链路Down了，FW1会将自己的优先级减2，通过VGMP请求报文告诉对端，对端就会成为主了。如果FW1的下行链路也断了，优先级还会再减2

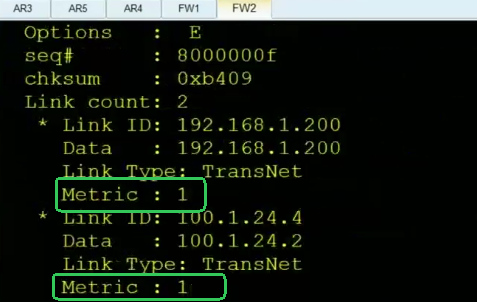

FW2之前OSPF调整的Cost值65500会变回1，这样才能引流到正确的设备去处理

下联交换机的引流是靠免费ARP

验证5：FW1的G1/0/0口故障，会不会切换
