1、概述

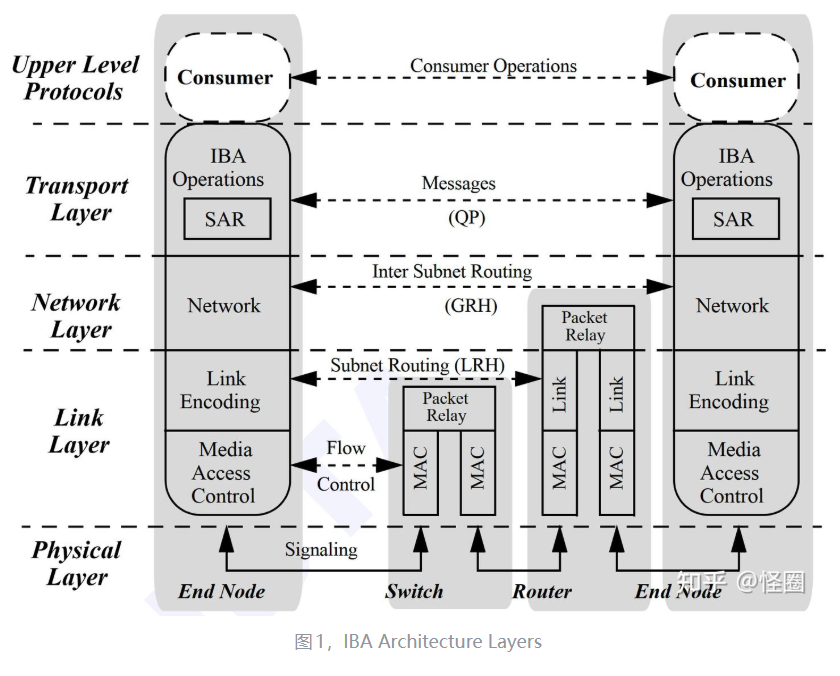

RDMA网络架构设计看上去是参考了TCP/IP，如图1所示，只不过不使用MAC和IP地址来进行寻址，而是用LID（Local Identifiers）进行链路层的转发，使用GID (Global Identifier)进行网络层的转发。传输层和上层协议不是本次的讨论点，所以忽略。
1.1 IB子网管理器（subnet manager）
在这篇博客中会多次提到子网管理器，有必要在这里提前介绍下IB网络的子网管理器OpenSM，后面简称SM。
每个Infiniband子网至少有一个SM。SM 位于 Channel Adapter、路由器或交换机的一个port上，每个port只有一个 SM，可以用硬件或软件实现。当子网内有多个 SM 时，其中一个将被选举为主 SM，其余为备用 SM。主 SM 是初始化和配置 IB子网的关键元素，是子网初始化过程的一部分，负责：
- 发现子网的物理拓扑
- 为端节点、交换机和路由器分配本地标识符 (LID)
- 在端节点之间建立可能的路径
- 扫描子网，发现拓扑变化并在添加和删除节点时管理变化
1.2 QP0 & QP1
用户调用ibv_create_qp创建QP时，获取到的qpn都是>=2的，因为每个port上的qp0和qp1是有专门用途的，QP0用于子网管理，QP1用于GSI（General Service Interface）。后面在介绍LID时会提到QP0，所以这里提前简单介绍下QP0的作用。
每个 IBA port都有一个专用于子网管理的 QP0。QP0 与其他 QP 相比不同点在于：
- QP0 永久配置为UD。
- IBA 设备的每个port都有一个发送和接收数据包的 QP0。
- QP0 是所有partition的成员（即可以接受指定任何分区的任何数据包）。
- QP0只处理子网管理数据包 (SMP)
- QP0的流量（即 SMP）不受链路级流量控制
2、LID（Local Identifiers）
LID是SM（子网管理器）分配的16 bit标识符，在子网中，LID是唯一的，LID不能用于子网之间的路由。
0x0000 为保留标识符；0x0001到0xBFFF是单播标识符 ，总共有49151个单播LID，这意味着一个IB网络子网最大可以有48000左右的IB网卡；0xC000到0xFFFE是多播标识符 ；0xFFFF用于和QP0通信，可以先不管。
每个port都有一个由SM（子网管理器）分配的LID。交换机使用 LID 在子网内路由数据包，LID填充在包的LRH（Local Route Header）。SM根据 LID 以及该port相对于特定交换机的位置在交换机中配置路由表。每个数据包都包含一个源 LID (SLID)，用于标识数据包的源port，以及一个目地 LID (DLID)，用于标识数据包目的port。

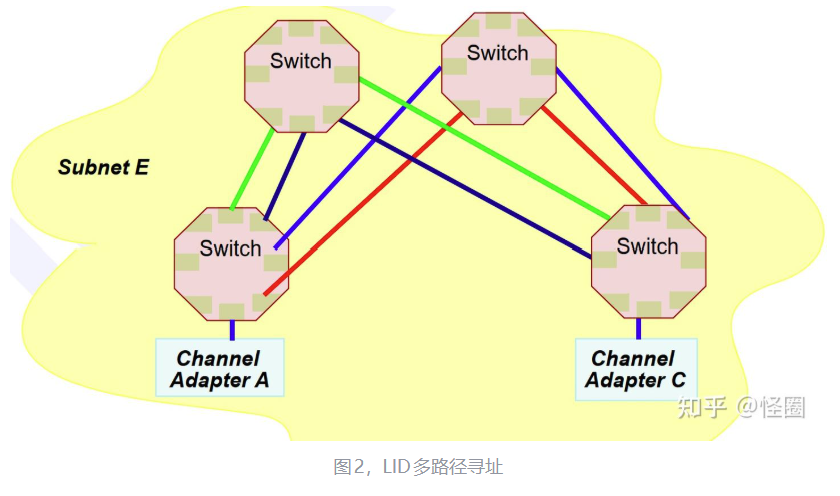

为了便于多路径操作，同时尽量减少Channel Adapter的复杂性，SM需要为每个endport分配一个基本 LID 和一个 LID Mask Control(LMC)，LMC（LID Mask Control） 是一个 3 bit字段。SM 可以将endport上的 LMC 定义为 0 到 7 之间的任何值。等价于每个port可以有一个或者多个连续LID，上限为 ，从而实现通过多个 LID（1-128）来寻址endport。如图所示，从Channel Adapter A到Channel Adapter C之间有4条路径，那么对应的就有4个目的LID。
2.1 LID 的特点
由子网管理员分配，子网内唯一，不可用于子网间路由。
• LID 作为一种网络地址，分为预留、单播和多播地址段。
• 数据包中的本地路由报头（ local route header， LRH）中包含了 LID。
• 源 LID 指的是第一个将数据包插入子网的终端端口的 LID。
• 一个单播型的目的 LID 适用于某一个目的终端端口。一个多播型的目的 LID 适用于一个子网中某个多播组里的一系列目的终端端口。
• 如果最终的目的端口不在这个子网内，数据包中的目的 LID 指向的是，负责转发这个数据包到下一跳的路由器的某个端口。
• 一个终端端口在连接到子网后，收到的数据包可能经过了子网内的多条物理路径。例如，图 2中交换机之间相同类型的连线表示一条可能的路径，这样的路径共有 4条。每条路径可以被一个或多个物理 LID 标识。为了降低 HCA 的多路径操作的复杂度，每个物理端口应分配一个基本 LID 和一个 LMC。 LMC 是一个 3 位的域，代表2LMC 条路径。图 2中， HCA A 和 HCA C 之间存在多条路径。如果 HCA A 被分配了基本 LID 4， LMC =2，则其 LID 的范围是 4、 5、 6、 7。如果 HCA C 被分配了基本LID 8， LMC=2，则其 LID 的范围就是 8、 9、 10、 11。
• LID 的分配规则： LID 0x0000 无效； LID 0xFFFF 分配给接收数据包的终端端口的 QP0；0x0001 和 0xBFFF 之间为单播 LID； 0xC000 和 0xFFFE 之间为多播 LID。对于 RoCE 类型的网络， LID 无效，所有端口的 LID 都为 0x0000。
3、GID (Global Identifier)
GID的构造稍微复杂些，涉及到EUI-64，GUID还有subnet prefix等，为了尽可能把GID描述清楚，每个小知识点都需要单独说明。
3.1 背景信息
EUI-64：
IEEE 定义的分配给设备的 64 位标识符。EUI-64 是由 24 位 company_id 值和 40 位扩展标识符连接而成的 64 位标识符。company_id 由 IEEE 注册机构分配；扩展标识符由分配 company_id 的组织分配
GUID（Golbal Unique Identifier）：
符合 EUI-64 标准的全球唯一的标识符。制造商需要给每个 HCA、TCA、交换机和路由器都分配一个 EUI-64 GUID。还需为每个port分配一个 EUI-64 GUID，一个HCA或者TCA可能有多个port，交换机和路由器也有多个port。
EUI-64与GUID不等价，除了制造商，SM也可以分配用于子网内，且子网内唯一的EUI-64，但只有制造商分配的全球唯一的EUI-64才能叫做GUID。
Subnet Prefix：
0 到 64 位的标识符，用于唯一标识由公共SM管理的一组endport。
3.2 GID的定义
GID是一个128 bit ，用于标识endport或multicast group的单播或多播标识符。GID利用了 IPv6 地址的众多概念和语义（根据 RFC 2373），但是，IBA 未定义 GID 和 IPv6 地址之间的关系，即，对于任何endport或multicast group，GID 和 IPv6 地址之间没有定义映射。注意：这些规则仅适用于 IBA 操作，不适用于原始 IPv6 操作，除非特别说明。
GID 是在不同子网之间发送数据包时的全局地址。值由两部分组成：高 64 位为GID前缀。低 64 位为EUI-64，可能是IEEE分配的全球唯一的GUID，也可能是SM分配的只在子网内唯一的EUI-64。
GID前缀分为默认和非默认两种：
1）如果SM没有配置GID前缀，那么使用默认GID前缀+GUID组成GID。默认 GID 前缀定义为 (0xFE80::/64)，如果数据包的 GRH （Global Route Header ）里目的 GID 使用了默认GID前缀，意味着这个数据包不能由路由器转发，只能在二层网络转发。
2）如果SM给endport配置了非默认 GID 前缀，则使用非默认GID前缀+GUID组合成GID。
每个endport支持的单播 GID 的最大数量 (N) 取决于具体实现。1个为GID前缀+GUID组合而成，剩余的N-1个GID则为SM分配的 N-1个 EUI-64 标识符与 GID 前缀拼接而成。
单播 GID 地址 0:0:0:0:0:0:0:0 是保留的 - 称为保留 GID。不能分配给任何endport，也不能用作目的GID。
单播 GID 地址 0:0:0:0:0:0:0:1 称为环回 GID，仅供原始 IPv6 服务使用 - 不供 IBA 传输服务使用。禁止分配给endport或出现在任何 IBA 数据包中。
3.3 单播GID的格式
单播GID有三种类型：
1）link-local GID；

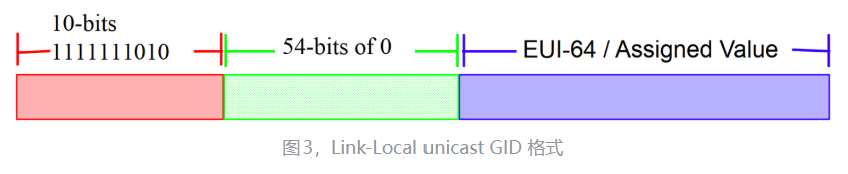

link local - 用于子网内的单播GID，使用默认 GID 前缀，即 0xFE80::/64。路由器不得转发有默认GID前缀的数据包，link local GID 格式：
2）site-loal GID；

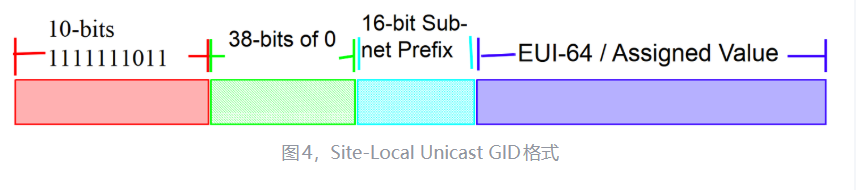

site local - 用于子网集合中的单播 GID，该 GID 在集合内是唯一的（例如数据中心或校园），但不一定是全局唯一的。路由器不得转发有site local GID（不管是SGID还是DGID）的数据包到site local之外。格式为：
3）全局GID。

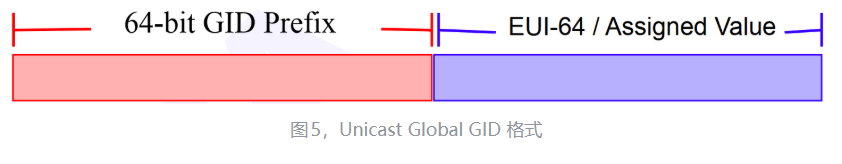

全局 - 具有全局前缀的单播 GID，路由器可以使用此 GID 在整个 Internet 中路由数据包。全局 GID 格式为：
3.4 多播GID的格式

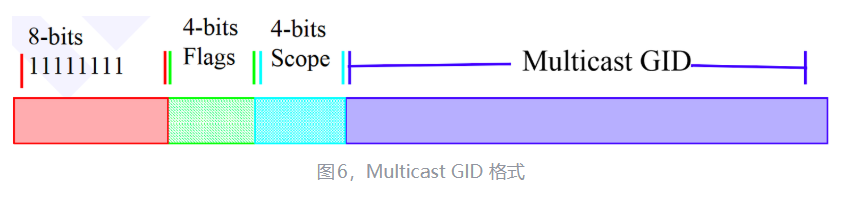

多播组由多播GID（MGID）唯一标识，并且多播组的所有成员除了有相同的MGID外，还必须共享相同的P_Key和Q_Key。MGID的格式如下：
GID 开头的 8 位 11111111 标识这是一个多播 GID。Flags 是一个4bit的标志位，前3bit为保留位，定义为0。第4个bit：
- 0 表示这是永久分配的多播 GID。有关这些永久分配的 GID。
- 1 表示这是非永久分配的（即临时的）多播 GID。
Scope 是 4 位多播范围值，用于限制多播组的范围，0和0xF代表reserved，2代表link-local，5代表site-local，8代表origanization-local，0xE代表global，其他取值都是unassigned。
endport可以属于0个、1个或多个多播组，即endport可以分配0个、1个或多个多播 GID。 多播 GID 不得作为 GRH 中的源 GID (SGID) 出现。

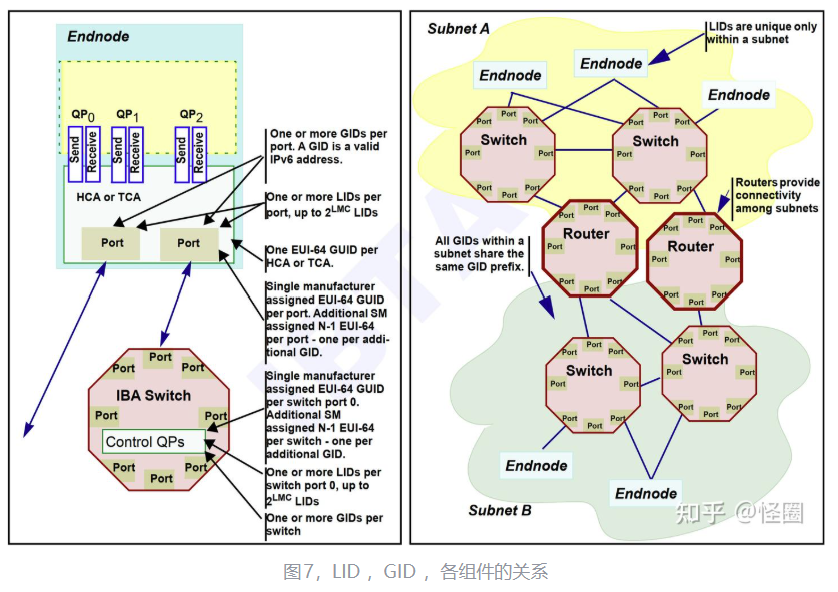

最后使用IBA的一张官方图作为结束吧，本来想举一个具体的例子描述在子网内交换机是如何根据LID进行数据包转发的，但是发现需要补充的背景知识有点多，会导致博客的篇幅过长，所以留到后面单独更一篇吧。
3.5 GID 特点
• 每个终端端口必须被分配至少一个单播 GID。第一个单播 GID 在创建时必须使用厂商分配的 EUI-64 标识符。此 GID 称为 0 号 GID。
• 默认的 GID 前缀为 0xFE80::0，共 64 位。使用默认 GID 前缀和厂商/子网管理器分配的 EUI-64 可以组成 128 位的 GID，使用这种 GID 封装的数据包必须被终端接纳。一个数据包的全局路由报头（ GRH）中如果有这种前缀的目的 GID，则路由器不能将其转发，也就是必须限制在本地子网内处理。
- 通道适配器、交换机或路由器上的任何 QP，都可以用默认 GID 前缀加上为这个 QP分配的 GID 来寻址。这使得一个子网可以在不中断已有通信会话的情况下，从默认GID 前缀状态转换为托管状态。
• 每个终端端口可以支持的单播 GID 的最大数量（ N）取决于具体实现。子网管理器可以分配 N-1 个额外的单播 GID，这 N-1 个 GID 中的每一个都是通过将一个子网管理器分配的 EUI-64 标识符与 GID 前缀连接起来创建的。
• 单播 GID 地址 0:0:0:0:0:0:0:0 是保留的，称为保留 GID。不得将其分配给任何终端端口，也不得将其用作目的地址或用在 GRH 中。
• 单播 GID 地址 0:0:0:0:0:0:0:1 称为环回 GID，仅由原始（ raw） IPv6 服务使用，不由InfiniBand 传输服务使用。不得将其分配到终端端口或出现在任何 InfiniBand 数据包中。
• 单播 GID 子网前缀应限于 GID 地址空间的高 64 位。子网前缀的位的数量可能会进一步受到填充（ filler）和作用域（ scope）位的限制，见下文分析。
• 单播 GID 的低 64 位不能进一步划分子网。
• 单播 GID 的低 64 位在子网中是唯一的。
• GRH 中应包含有效的源 GID 和目的 GID。
3.6 GUID&GID&LID区别
| 标识符 | 作用范围 | 唯一性 | 生成方式 | 示例 |
|---|---|---|---|---|
| GUID | 全局 | 硬件唯一 | 硬件固化 | 结点GUID: 0x0002c9030020abcd |
| GID | 全局 | 子网相关，动态 | 子网前缀 + 端口GUID | fe80::0002:c903:0020:abce |
| LID | 子网内 | 子网内唯一，动态 | 子网管理器分配 | 单播 LID: 0x001 |
4、RoCEV2的MAC,IP,GID
在 RoCEv2 类型的网络上，传递的是Ethernet+IP+UDP 的数据包。每个 RoCEv2 类型的 RDMA 网卡在封装数据包时，必须知道：
• 自己的 MAC 地址；
• 自己的 IP 地址；
• 对端的 MAC 地址；
• 对端的 IP 地址。
RDMA 应用程序在修改 QP 和向对端发起数据传输前，需要先通过套接字获取对端的几个关键信息。这些关键信息包括 LID、 QPN、数据缓存的地址、 R_Key 和 GID等。 对端的 MAC 地址和 IP 地址就是根据对端的 GID，通过换算或查询获取的。要理解如何通过对端的 GID 获取对端的 MAC 地址和 IP 地址， 前提是知道 RoCEv2 网卡的 GID 有什么特点。
RoCE 类型的终端和 InfiniBand 类型的终端一样，都有默认的 GID。在网卡没有做任何人工配置的情况下，执行 show_gids 命令，从其输出中可以看到一个"0号 GID"，由于使用了默认 GID 前缀，因此这也是一个默认 GID。
$ show_gids //看看网卡支持的roce版本,
DEV PORT INDEX GID IPv4 VER DEV
--- ---- ----- --- ------------ --- ---
mlx5_4 1 0 fe80:0000:0000:0000:ee0d:9aff:fe2f:c21a v1 p1p1
mlx5_4 1 1 fe80:0000:0000:0000:ee0d:9aff:fe2f:c21a v2 p1p1可以为ROCEV2网卡添加一个新的GID,方法是为该网卡在操作系统中对应的网络接口上配置一个IPV4地址192.168.1.1，然后再执行show_gids命令就可以看到设备多了一个GID，如下所示:
$ show_gids //看看网卡支持的roce版本,
DEV PORT INDEX GID IPv4 VER DEV
--- ---- ----- --- ------------ --- ---
mlx5_4 1 0 fe80:0000:0000:0000:ee0d:9aff:fe2f:c21a v1 p1p1
mlx5_4 1 1 fe80:0000:0000:0000:ee0d:9aff:fe2f:c21a v2 p1p1
mlx5_4 1 2 0000:0000:0000:0000:0000:ffff:c0a8:0101 192.168.1.1 v1 p1p1
mlx5_4 1 3 0000:0000:0000:0000:0000:ffff:c0a8:0101 192.168.1.1 v2 p1p1可以看到这个新的GID 0000:0000:0000:0000:0000:ffff:c0a8:0101是由刚刚设置的 IP 地址192.168.7.2 转换而来的（ 0xC0 等于 192， 0xA8 等于 168）。
如果为网络接口配置的是一个 IPv6 类型的 IP 地址，也会产生新的 GID，新 GID 和配置的 IPv6 类型的 IP 地址完全相同.
关键列：
- DEV/PORT: 指明是哪个RDMA设备（如mlx5_0）的哪个端口。
- INDEX: GID表的索引号。一个端口可以有多个GID。
- GID: 128位的全局标识符本身。
- IPv4: 当GID类型为RoCE v2且由IPv4地址映射而来时，这里会显示对应的IPv4地址，极大方便了调试。
- VER: 标识GID用于哪个版本的RoCE协议。v1对应RoCE v1（基于以太网二层），v2对应RoCE v2（基于UDP/IP三层）。
- DEV: 关联的Linux网络接口名。
注意：fe80::开头的GID是链路本地地址（Link-local GID），它是网卡在未配置IP时自动生成的，仅用于同一物理链路（如直连或同一交换机VLAN内）的通信。而由IPv4映射而来的GID（如::ffff:192.168.1.1）才是用于跨三层网络进行RoCE v2通信的关键。
