JVM

JVM内存区域划分
- [程序计数器（Program Counter Register）](#程序计数器（Program Counter Register）)
- [Java 虚拟机栈（JVM Stacks）](#Java 虚拟机栈（JVM Stacks）)
- [本地方法栈（Native Method Stacks）](#本地方法栈（Native Method Stacks）)
- [Java 堆（Heap）](#Java 堆（Heap）)
- [元数据区（Metaspace）/ 方法区（Method Area）](#元数据区（Metaspace）/ 方法区（Method Area）)
类加载机制
垃圾回收机制（GC）
- [GC 工作两大步骤](#GC 工作两大步骤)
- [如何找到垃圾 ------ 对象存活判断](#如何找到垃圾 —— 对象存活判断)
- - [引用计数法（Reference Counting）](#引用计数法（Reference Counting）)
  - [可达性分析（Reachability Analysis）⭐](#可达性分析（Reachability Analysis）⭐)
- 如何释放垃圾
- [分代回收（Generational Collection） ⭐](#分代回收（Generational Collection） ⭐)
三者之间的联系与总结

JVM内存区域划分

JVM 从操作系统申请一大块内存后，会根据功能划分为几个不同的运行时数据区。这些区域各司其职，有的线程私有，有的线程共享。

线程共享区域
元数据区 (Metaspace) -XX:PermSize -XX:MaxPermSize
常量池
类元信息 (Class)
Cache
JIT编译产物
堆区 (Heap) -Xms -Xmx
新生代 (Young Generation) -Xmn
Eden
S0 (Survivor)
S1 (Survivor)
老年代 (Old Generation)
线程私有区域
虚拟机栈 (JVM Stacks) -Xss
栈帧-3 (方法C)

局部变量表

操作栈

动态连接

方法返回地址
栈帧-2 (方法B)

局部变量表

操作栈

动态连接

方法返回地址
栈帧-1 (方法A)

局部变量表

操作栈

动态连接

方法返回地址
程序计数器 (Program Counter Register)
本地方法栈 (Native Method Stacks)

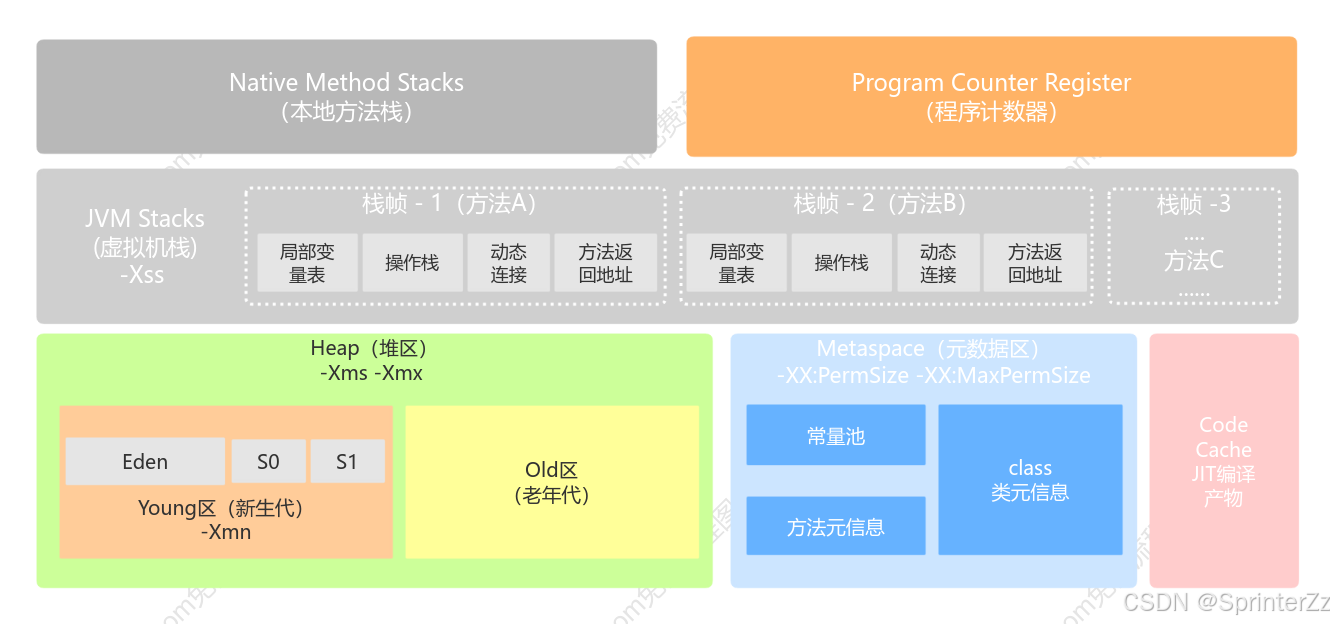

这张图采用自顶向下的布局，分别展示了线程私有的程序计数器、本地方法栈和虚拟机栈（含 -Xss 参数及三个栈帧内部结构），线程共享的堆区（包含新生代 Eden/S0/S1、老年代及 -Xms/-Xmx/-Xmn 参数）以及元数据区（包含常量池、类元信息、Cache、JIT 编译产物及 PermSize 相关参数）

程序计数器（Program Counter Register）

作用：记录当前线程正在执行的字节码指令地址。当线程切换后，能恢复到正确的执行位置。
特点：
- 内存占用非常小。
- 线程私有（每个线程都有自己的 PC）。
- 不会发生 OutOfMemoryError。

Java 虚拟机栈（JVM Stacks）

作用：描述 Java 方法执行的线程内存模型。每个方法执行时都会创建一个栈帧。
栈帧包含 ：
- 局部变量表：存储方法参数和方法内的局部变量。基本类型直接存储值，引用类型存储对象的地址。
- 操作数栈：用于存放计算过程中的中间结果，字节码指令会频繁压栈和出栈。
- 动态链接：指向运行时常量池中该方法的符号引用，用于支持多态。
- 方法返回地址：方法正常或异常退出后，返回到调用方的位置。
特点：
- 线程私有。
- 栈深度超过限制 → StackOverflowError（如无限递归）。
- 动态扩展失败 → OutOfMemoryError。

🔍 注意：局部变量是基本类型或对象引用时，存储在栈上；但对象本身始终在堆上。

本地方法栈（Native Method Stacks）

作用：为虚拟机调用的 native 方法（如用 C/C++ 实现的底层方法）服务。
特点：与虚拟机栈类似，只是服务的对象不同。HotSpot 虚拟机中，本地方法栈和虚拟机栈合二为一。

Java 堆（Heap）

作用：所有线程共享 的内存区域，用于存储 new 出来的对象 和数组。
分代设计 （为了优化垃圾回收）：
- 新生代（Young Generation）：又分为 Eden 区、S0（Survivor From）、S1（Survivor To）。大多数对象在这里诞生并很快消亡。
- 老年代（Old Generation / Tenured）：存放生命周期较长的对象，从新生代多次回收后晋升而来。
特点：
- 垃圾回收的主要区域，也称为 "GC 堆"。
- 可通过 -Xms 和 -Xmx 控制堆大小。
- 内存不足时抛出 OutOfMemoryError。

📌 new出来的对象的存储位置小总结：⭐

局部变量（包括对象引用） → 栈上的局部变量表

成员变量（实例变量） → 堆上的对象内部

静态成员变量 → 元数据区（见下文）

元数据区（Metaspace）/ 方法区（Method Area）

作用：存储已被虚拟机加载的类元信息 、静态变量 、常量池 （如 String 常量池）、即时编译器编译后的代码等。
元信息包括 ：
- 类的全限定名、访问修饰符（public/private 等）。
- 父类、实现的接口列表。
- 字段信息（字段名、类型、修饰符）。
- 方法信息（方法名、参数类型、返回值、修饰符等）。
Java 8 前后的变化 ：
- Java 7 及以前：方法区位于永久代（PermGen），有默认大小上限，容易 OOM。
- Java 8 开始 ：使用元数据区（Metaspace） ，不再使用虚拟机内存，而是使用本地内存（Native Memory），默认大小仅受物理内存限制。
特点：
- 线程共享。
- 回收目标主要是常量池和类的卸载（条件比较苛刻）。
- 内存不足 → OutOfMemoryError。

✨ 反射的核心依据：反射之所以能动态获取类的字段、方法等信息，正是因为元数据区保存了完整的类结构元数据。

类加载机制

【Java SE】类加载机制

垃圾回收机制（GC）

手动释放内存太麻烦、太容易出错（如忘记释放、重复释放、野指针等）。Java 引入自动垃圾回收，由 JVM 自动识别不再使用的内存并释放。

GC 工作两大步骤

找到垃圾

不再使用的对象
2. 释放垃圾

回收内存

如何找到垃圾 ------ 对象存活判断

引用计数法（Reference Counting）

原理：每个对象附带一个整数计数器，每多一个引用就 +1，引用失效就 -1。计数器为 0 时即为垃圾。
采用者：Python、PHP 等。
缺点（Java 未采用）：

缺点2_循环引用
相互引用
引用断开
引用断开
对象 A
对象 B
外部引用 a = null
外部引用 b = null
计数仍为 1
计数仍为 1
无法回收的垃圾
缺点1_额外内存
每个对象额外 4 字节存储计数器
内存开销大

循环引用示例（两个对象互相引用，外部引用断开后依然无法回收）：

java 复制代码

class Test {
    Test t = null;
}
Test a = new Test();
Test b = new Test();
a.t = b;
b.t = a;
a = null;
b = null;  // 此时 a、b 对象引用计数均为 1，但已无法使用

可达性分析（Reachability Analysis）⭐

原理：从一组 GC Roots 出发，沿着引用链遍历所有对象。能被遍历到的对象标记为可达，未被标记的即为垃圾。

堆中对象
GC Roots 起点
栈中局部变量引用
静态变量引用
常量池引用
JNI 引用
对象 A

可达
对象 B

可达
对象 C

可达
垃圾对象

不可达

过程：
1. 确定当前的 GC Roots（随时可获取）。
2. 从 GC Roots 开始遍历所有引用链。
3. 每访问到一个对象，标记为可达。
4. 遍历结束后，未被标记的对象就是 不可达，即垃圾。
触发频率 ：JVM 会周期性地执行可达性分析（通常在内存分配达到一定阈值时触发，或者在空闲时执行）。

如何释放垃圾

标记-清除（Mark-Sweep）

步骤：标记所有垃圾对象 → 直接清除，回收内存。
优点：简单、无需移动对象。
缺点：产生大量内存碎片，导致后续分配大对象时失败。

清除垃圾
回收后
对象1 存活
空闲碎片
对象3 存活
空闲碎片
对象5 存活
回收前
对象1 存活
对象2 垃圾
对象3 存活
对象4 垃圾
对象5 存活

标记-复制（Mark-Copy）

步骤：将内存分为两块，每次只使用其中一块。GC 时将存活对象复制到另一块，然后整体清空原块。
优点：无碎片，分配速度快。
缺点：
- 内存利用率低（最多只用一半）。
- 存活对象多时，复制成本高。

复制存活对象到 To 区
清空 From 区，交换角色
回收后状态
From 区

已清空，变为空闲
To 区

存放复制过来的存活对象
回收前状态
From 区

使用中，含存活+垃圾
To 区

空闲

标记-整理（Mark-Compact）

步骤：标记存活对象 → 将所有存活对象向一端移动（类似顺序表搬运） → 清理边界以外的内存。
优点：解决内存碎片，且内存利用率高。
缺点：移动对象有开销（尤其在对象数量多时）。

存活对象向一端移动
整理后
存活
存活
存活
连续可用空间
整理前
存活
垃圾
存活
垃圾
存活

分代回收（Generational Collection） ⭐

Java 将标记-复制 和标记-整理 相结合，根据对象的年龄（熬过 GC 的次数）采用不同策略，扬长避短。

对象的年龄与区域划分

年龄：每经历一轮 GC 仍存活，年龄 +1。
区域划分 ：
- 新生代（Young Generation） ：年龄小的对象。
  - 伊甸区（Eden）：新对象诞生地（占新生代 80%）。
  - 幸存区（Survivor）：S0 和 S1，各占 10%，用于复制回收。
- 老年代（Old Generation）：年龄大的对象，预期长期存活。

Minor GC

存活对象复制
角色互换

下次复制到对端
年龄达到阈值

晋升老年代
Major/Full GC
堆内存
新生代
老年代
伊甸区 80%
幸存区 S0 10%
幸存区 S1 10%
标记-整理

或标记-清除

对象晋升流程

Minor GC 存活

年龄=1
多次 GC 仍存活

年龄递增
达到阈值

年龄 ≥ 15
新对象
伊甸区
幸存区 From
幸存区 To
老年代

为什么这样设计？

绝大多数新对象 朝生夕死 ，伊甸区回收时只需复制极少量存活对象到幸存区，标记-复制开销极低。

幸存区 S0/S1 反复复制，让真正长期存活的对象 熬成婆，最终晋升老年代。

老年代对象生命周期长，使用标记-整理（或标记-清除）避免浪费一半空间，且回收频率低，整理成本可接受。

分代回收的优点

扬长避短 ：
- 新生代：复制算法 → 无碎片 + 复制量小（大部分对象已死）。
- 老年代：整理/清除算法 → 高空间利用率 + 移动成本相对低频。
整体效率高，是 Java 主流 GC 策略（G1、ZGC 等也基于分代或分区思想）。

三者之间的联系与总结

核心内容	主要关注点	常见问题
内存区域划分	数据存放在哪里（栈、堆、元数据区......）	栈溢出、堆溢出、元数据区溢出
类加载机制	字节码如何被加载进元数据区，并生成 Class 对象	NoClassDefFoundError、ClassCastException
垃圾回收	如何自动清理不再使用的堆内存	内存泄漏、频繁 Full GC、停顿时间过长

三者协同工作：

类加载器将字节码装载到元数据区，同时生成 Class 对象放在堆中。
程序运行时，方法调用在栈帧中推进，局部变量指向堆中的对象。
当对象不再被任何栈帧引用（不可达 GC Roots）时，垃圾回收器在合适的时机回收其堆内存。
