UltraConsole：一个工业级 YOLO 推理可视化控制台，从前端到后端的完整实践

UltraConsole：一个工业级 YOLO 推理可视化控制台，从前端到后端的完整实践

项目地址：github.com/WangQvQ/ultraconsole

技术栈：React 19 + TypeScript 6 + Vite 8 + Zustand 5 | Python 3.10 + FastAPI + Ultralytics YOLOv8

一、这个项目解决了什么问题？

在工业质检、安防监控、算法调优等场景下，使用 YOLO 模型做目标检测是常规操作。但传统的做法往往是：写脚本 → 跑推理 → 看日志 → 改参数 → 重新跑。整个过程缺乏一个直观的、可交互的可视化界面，尤其在实时视频流场景下，调试效率很低。

UltraConsole 就是为了解决这个问题而生的------它是一个 Web 端的推理控制台，让你可以在浏览器中直接加载模型、选择输入源、实时查看推理结果、调整参数、监控系统资源，并将告警推送到钉钉/企微/飞书等外部系统。

一句话总结：把 YOLO 推理从命令行脚本搬进浏览器，做成一个开箱即用的可视化工作台。

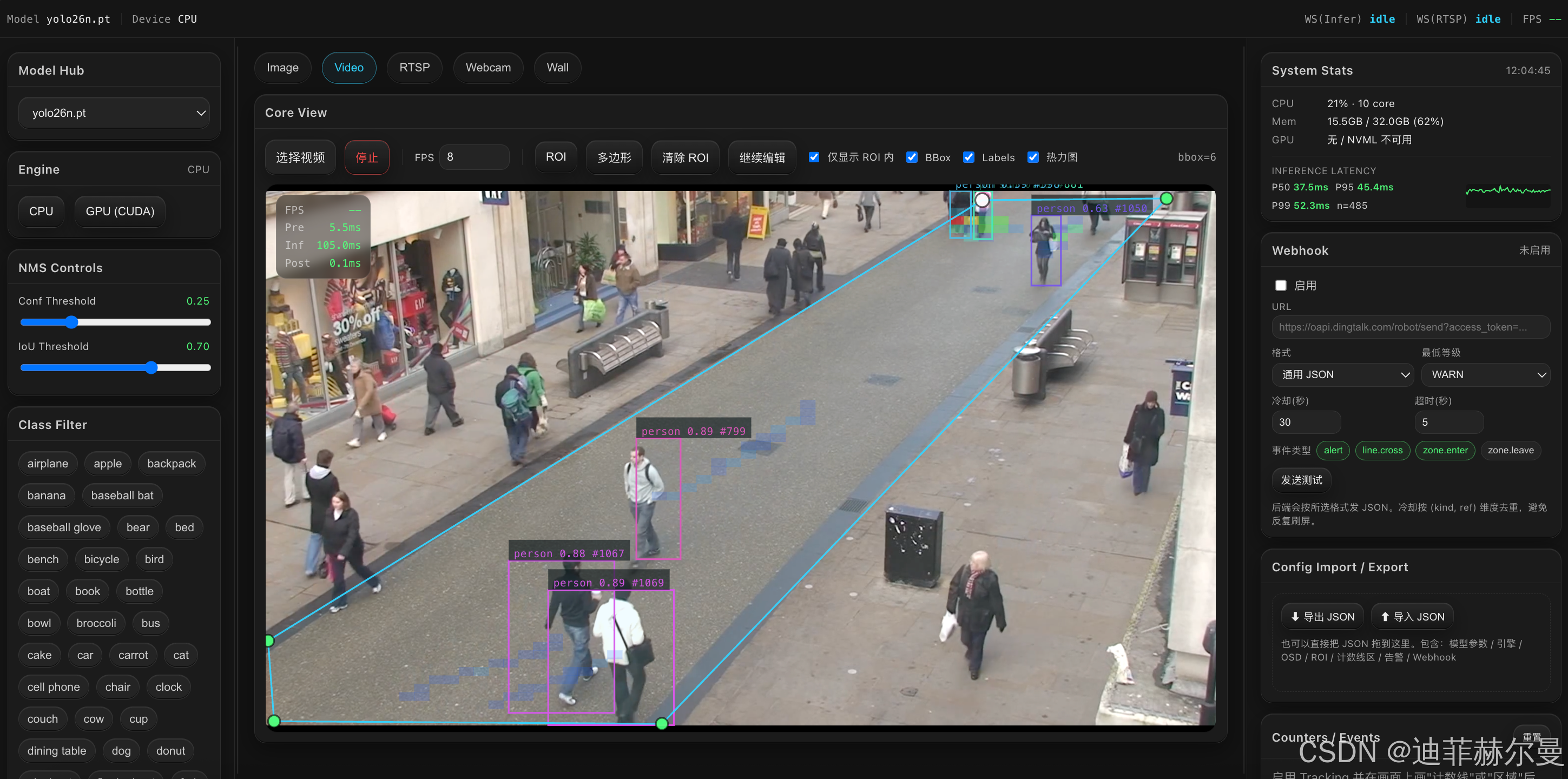

二、项目预览

整个界面采用三栏布局（可拖拽调整宽度）：

• 左侧：模型控制面板（Model Hub / Engine / NMS / Class Filter / Tracking）
• 中央：推理视图区（Image / Video / Webcam / RTSP / Wall 五种输入模式）
• 右侧：监控面板（系统资源 / Webhook / Counters / Events / Alert / Logs）

顶部状态栏显示连接状态、当前模型信息，以及中/EN 语言切换按钮。

三、核心功能详解

3.1 五种输入源，覆盖主流场景

模式	说明	适用场景
Image	上传或拖拽图片，阈值变化自动重跑	算法调参、效果验证
Video	本地视频抽帧推理，可设目标 FPS	离线分析、Demo 演示
Webcam	浏览器摄像头实时推理，WebSocket 推帧	现场调试、快速验证
RTSP	后端拉 RTSP 流，编码为 JPEG 后 WebSocket 推送	安防监控、产线摄像头
Wall	1×1 ~ 3×3 多路 RTSP 网格同屏	多路监控墙、集中监控

其中 Image 和 Video 模式支持拖拽上传 ，极大降低了操作门槛。Wall 模式通过单条 WebSocket 多路复用 streamId，实现了多路 RTSP 流的高效同屏展示。

3.2 丰富的 OSD 叠加能力

推理结果不仅仅是画个矩形框。UltraConsole 支持：

• Bounding Box + 标签（类别 + 置信度 + trackId）
• 实例分割 Mask（半透明多边形覆盖）
• COCO-17 姿态估计 Keypoints（带骨架连线）
• Tracking Trails（目标轨迹尾迹，按 trackId 哈希生成稳定颜色）
• Spatial Heatmap（基于轨迹聚合的空间热力图）

所有这些渲染都在 HTML Canvas 上完成，完全不经过 React 的渲染周期，保证了高频推理场景下的流畅体验。

3.3 ROI 与计数事件

在安防和工业场景中，经常需要：

• 画 ROI（感兴趣区域）：支持多边形和矩形两种模式，可设置"仅显示 ROI 内目标"
• 画计数线：统计目标穿越某条线的 in/out 次数
• 画计数区：统计目标进出某个区域的 enter/leave 事件

这些操作都可以在画面上直接拖拽完成，结果实时体现在右侧的 Counters 和 Events 面板中。

3.4 告警与 Webhook

当某个类别的目标连续 N 帧出现在画面中时，系统会触发告警：

• 界面反馈：红色呼吸边框 + 可选蜂鸣声
• 外部推送：通过 Webhook 将告警推送到外部系统

Webhook 支持五种格式：钉钉、企微、飞书、Slack、通用 JSON 。每条告警按 (kind, ref) 维度进行冷却去重（默认 30 秒），避免告警风暴。

配置持久化到 backend/.webhook.json，重启不丢失。

3.5 系统监控

右侧面板的 System Stats 卡片实时展示：

• CPU / 内存使用率
• 多 GPU利用率 / 显存 / 温度 / 功耗（通过 NVML）
• 推理延迟 P50 / P95 / P99 + 60 帧 sparkline 迷你图

数据每 1.5 秒轮询更新，让你对系统运行状态一目了然。

3.6 配置一键导入导出

这是工业场景的刚需------你需要在不同机器之间复现相同的推理配置。

UltraConsole 支持将全部应用状态导出为一个 JSON 文件，包括：

• 推理参数（conf / iou / classFilter / track）
• 引擎设置（CPU / CUDA）
• OSD 显示偏好
• ROI 区域、计数线 / 计数区
• 告警规则
• Webhook 配置

在另一台机器上拖拽这个 JSON 文件到配置面板即可一键生效，整个过程不到 3 秒。

四、技术架构

4.1 整体分层

表现层    React 19 + Canvas OSD + Zustand Store
  ↕ REST / WebSocket
业务层    FastAPI REST + /ws/infer + /ws/stream
  ↕
推理层    Ultralytics YOLO (predict/track) + OpenCV RTSP
  ↕
数据层    Model Repo + Log Store + Webhook Config + Artifacts

4.2 后端架构

后端基于 FastAPI，提供了两类通信方式：

REST 接口：模型选择、引擎切换、参数更新、图片推理、系统监控、Webhook 管理、日志导出等。所有接口都有 Pydantic Schema 校验。

两路 WebSocket：

通道	方向	用途
/ws/infer	客户端 → 服务端（推帧）	Webcam 实时推理
/ws/stream	服务端 → 客户端（推帧+结果）	RTSP 多路流

推理调用全部通过 asyncio.to_thread 放到线程池执行，不会阻塞 FastAPI 的事件循环。多路 RTSP 流和 REST 请求可以完全并行，互不干扰。

YOLO 的 predict / track 调用通过 threading.Lock 串行化，解决了 Ultralytics 库非线程安全的问题。

4.3 前端架构

前端是一个 React 19 + TypeScript 单页应用，用 Vite 8 构建。

状态管理 选择了轻量的 Zustand------整个应用状态（模型信息、参数、预测结果、日志、事件、告警、ROI、连接状态、系统统计）集中在一个全局 Store 中。相比 Redux，Zustand 的 API 更简洁，没有 boilerplate，对这种数据流密集的场景非常合适。

Canvas OSD 是性能关键设计 。所有高频图形更新（框、Mask、关键点、轨迹、热力图）都在 HTML Canvas 上绘制，通过一个 ResizeObserver 监听尺寸变化，与 React 的渲染周期完全解耦。这意味着每秒几十帧的推理结果更新不会触发 React 的 reconciliation，保持了 UI 的流畅性。

WebSocket 重连机制实现了指数退避（1s → 15s 封顶）+ ping/pong 心跳保活。断线重连后，RTSP 流会自动续播，用户无需手动干预。

4.4 线程与帧率优化

在实时视频场景下，有两个核心优化：

1. 丢帧保实时：Webcam 和 RTSP 的推理链路采用"只处理最新帧"的策略。如果推理还没完成但新帧已经到达，旧帧会被直接丢弃而非排队等待。这确保了 UI 始终显示最新的推理结果，而不会因为帧堆积导致越来越大的延迟。

2. 背压控制 ：WebSocket 发送前检查 bufferedAmount，如果缓冲区已满则跳过当前帧，避免网络拥塞时的内存膨胀。

4.5 可选依赖的优雅降级

psutil、pynvml、httpx 这三个依赖都是可选的，用 try/except 包裹导入：

try:
    import pynvml
    ...
except ImportError:
    pynvml = None

如果安装失败，系统核心功能不受影响------GPU 监控显示"NVML 不可用"，Webhook 派发返回失败状态，但推理链路完全正常。这种设计降低了部署门槛，用户不需要为了跑通 demo 而折腾一堆 CUDA 相关依赖。

五、亮点细节

5.1 Neo-Skeuomorphism 暗黑主题

UI 采用了一套自定义的 **Neo-Skeuomorphism（新拟态）**暗黑主题，基于 CSS 自定义属性实现，没有引入任何 UI 组件库。所有按钮、卡片、面板都是手写的，风格统一，适合长时间盯盘使用。

5.2 轻量 i18n

没有使用 react-i18next 等第三方库，而是自己实现了一个极简的国际化方案：

• Zustand Locale Store（zh / en，持久化到 localStorage）
• JSON 词典文件（locales/zh.json / locales/en.json）
• t(key) 函数 + useT() React Hook，支持插值 {``{variable}}

整个 i18n 系统不到 50 行代码，足够轻量，也足够好用。

5.3 BadCase 一键导出

在算法调优过程中，经常遇到某个样本推理效果不好的情况。UltraConsole 提供了 BadCase 一键导出功能：点击按钮即可打包下载一个 zip 文件，包含：

• frame.jpg：当前帧截图
• config.json：推理参数配置
• pred.json：推理结果数据

这个 zip 可以直接发给算法同事复现问题，省去了"你用的什么模型？什么参数？什么阈值？"的来回沟通成本。

5.4 安全考虑

虽然定位是本地工具，项目仍然考虑了一些安全问题：

• 模型路径白名单校验 ：_validated_model_id() 函数防止路径穿越攻击，确保只能加载 models/ 目录下的合法模型文件
• 文件后缀校验 ：只允许 .pt / .onnx / .engine 三种格式
• 权重文件不入仓库 ：.gitignore 排除了模型文件和 webhook 配置

六、快速上手

环境准备

• Python 3.10+
• Node.js（用于 Vite）
• 将模型权重文件放到 backend/models/ 目录（如 yolov8n.pt）

启动后端

cd backend
python3 -m venv .venv
source .venv/bin/activate
pip install -r requirements.txt
uvicorn app.main:app --reload --port 8001

启动前端

cd frontend
npm install
npm run dev

Vite 开发服务器会将 /api 和 /ws 请求代理到 http://127.0.0.1:8001，打开浏览器即可使用。

使用"魔改版"Ultralytics

如果你对 Ultralytics 源码做了定制修改，可以通过以下方式切换：

pip uninstall ultralytics
pip install -e /path/to/your/ultralytics

修改源码后只需重启 uvicorn 即可生效，无需重新安装。

七、适用场景与未来规划

适用场景

• 工业质检：生产线摄像头接入，实时检测缺陷
• 安防监控：多路摄像头同屏监控，越线/进区告警
• 算法调优：快速切换模型和参数，对比推理效果
• Demo 演示：拖拽即用，零代码上手

路线图（部分已完成）

• ✅ 多路监控墙、ByteTrack + 事件、分割/姿态、GPU/CPU 监控、延迟分位、Webhook、WebSocket 重连、拖拽上传、配置导入导出、中英双语 i18n、空间热力图
• ⏳ 模型 A/B 对比、Docker Compose 一键部署、SQLite 持久化、Bearer Token 鉴权、截图导出、插件系统

八、总结

UltraConsole 试图回答一个问题：能不能用一个 Web 应用，替代掉那些零散的推理脚本和粗糙的可视化工具？

它不是一个学术项目，而是一个面向实际工作场景的工具------从模型加载到推理可视化，从参数调优到告警推送，从单路调试到多路监控，全流程覆盖。

如果你正在做 YOLO 相关的算法开发或工业部署，不妨试试这个项目。Star、Issue、PR 都欢迎。

项目地址 ：github.com/WangQvQ/ultraconsole
License：MIT
