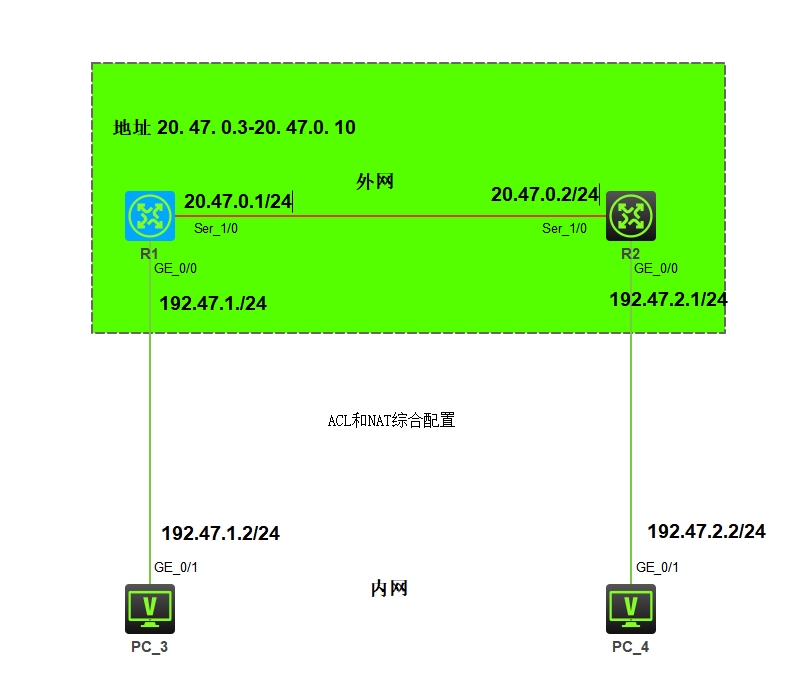

一、拓扑与 IP 规划回顾
| 设备 | 接口 | IP 地址 / 掩码 | 说明 |
|---|---|---|---|
| R1 | GE_0/0 | 192.47.1.1/24 | 内网网关 |
| R1 | Ser_1/0 | 20.47.0.1/24 | 外网接口，NAT 出接口 |
| R2 | Ser_1/0 | 20.47.0.2/24 | 外网接口 |
| R2 | GE_0/0 | 192.47.2.1/24 | 内网网关 |
| PC_3 | GE_0/1 | 192.47.1.2/24 | 内网主机 |
| PC_4 | GE_0/1 | 192.47.2.2/24 | 内网主机 |
| NAT 地址池 | - | 20.47.0.3 ~ 20.47.0.10 | 公网地址池 |
二、路由器 R1 完整配置（核心 ACL+NAT）
# 1. 基础配置：修改设备名，配置接口IP
<R1> system-view
[R1] sysname R1
[R1] interface GigabitEthernet 0/0
[R1-GigabitEthernet0/0] ip address 192.47.1.1 255.255.255.0
[R1-GigabitEthernet0/0] quit
[R1] interface Serial 1/0
[R1-Serial1/0] ip address 20.47.0.1 255.255.255.0
[R1-Serial1/0] quit
# 2. 配置静态路由（让R1知道R2侧的内网网段）
[R1] ip route-static 192.47.2.0 255.255.255.0 20.47.0.2
# 3. 配置ACL：允许需要NAT转换的内网网段
# 基础ACL 2000，匹配PC_3所在的192.47.1.0/24网段
[R1] acl basic 2000
[R1-acl-ipv4-basic-2000] rule permit source 192.47.1.0 0.0.0.255
[R1-acl-ipv4-basic-2000] quit
# 4. 配置NAT地址池（公网地址段20.47.0.3-20.47.0.10）
[R1] nat address-group 1
[R1-address-group-1] address 20.47.0.3 20.47.0.10
[R1-address-group-1] quit
# 5. 在出接口Serial1/0上配置NAPT（PAT）转换
# 绑定ACL 2000和地址池1，实现内网地址复用公网地址池
[R1] interface Serial 1/0
[R1-Serial1/0] nat outbound 2000 address-group 1
[R1-Serial1/0] quit
# （可选）配置Easy IP备用方案（直接用出接口IP转换，无需地址池）
# [R1] interface Serial 1/0
# [R1-Serial1/0] nat outbound 2000
# [R1-Serial1/0] quit三、路由器 R2 配置（基础连通）
# 1. 基础配置：修改设备名，配置接口IP
<R2> system-view
[R2] sysname R2
[R2] interface GigabitEthernet 0/0
[R2-GigabitEthernet0/0] ip address 192.47.2.1 255.255.255.0
[R2-GigabitEthernet0/0] quit
[R2] interface Serial 1/0
[R2-Serial1/0] ip address 20.47.0.2 255.255.255.0
[R2-Serial1/0] quit
# 2. 配置静态路由（回指R1的内网网段，保证回程流量可达）
[R2] ip route-static 192.47.1.0 255.255.255.0 20.47.0.1四、PC 端配置
| 设备 | IP 地址 | 子网掩码 | 默认网关 |
|---|---|---|---|
| PC_3 | 192.47.1.2 | 255.255.255.0 | 192.47.1.1 |
| PC_4 | 192.47.2.2 | 255.255.255.0 | 192.47.2.1 |
五、验证与查看 NAT 转换地址的命令
1. 查看 NAT 地址池信息（确认地址池状态）
[R1] display nat address-group输出会显示地址池 1 的起止 IP、已使用地址数、空闲地址数。
2. 查看 NAT 会话表（核心验证，看转换关系）
[R1] display nat session all输出会显示内网 IP → 转换后的公网 IP / 端口的对应关系，例如：192.47.1.2:1025 → 20.47.0.3:20001，说明地址池中的公网 IP 已被正常分配。
3. 查看所有 NAT 配置
[R1] display nat all可查看 NAT 地址池、outbound 规则、ACL 绑定情况。
4. 测试连通性
- PC_3 ping 20.47.0.2（R2 的 Serial 接口），能通则说明 NAT 转换生效。
- PC_3 ping 192.47.2.2（PC_4），验证跨网段连通性。
六、常见问题排查
- NAT 不生效，会话表为空
- 检查 ACL 是否配置了
permit规则，且源网段与 PC_3 的网段一致。 - 检查
nat outbound是否绑定在正确的出接口（Serial1/0）上。 - 确认 PC 已发起访问外网的流量（ping / 访问），静态场景下无流量不会生成会话。
- 检查 ACL 是否配置了
- 地址池地址不分配
- 检查地址池的起止 IP 是否在 Serial 接口的网段内（20.47.0.0/24）。
- 检查地址池配置是否正确，无语法错误。
如果你需要，我可以帮你补充限制部分主机访问外网的 ACL 规则 ，或者配置外网主动访问内网的 NAT Server 静态映射。需要吗？
nat server global 20.47.0.254 inside 192.47.1.2差这个
我帮你把这条 nat server 命令完整配置到你的拓扑里，同时讲清它的作用和注意事项：
一、nat server 命令作用说明
这条命令的作用是配置静态 NAT 端口映射 ，让外网用户可以通过公网地址 20.47.0.254 访问到内网主机 192.47.1.2（PC_3），常用于发布内网服务器。
# 标准格式（你提供的命令，是一个完整的静态映射）
nat server global 20.47.0.254 inside 192.47.1.2global 20.47.0.254：外网用户访问的公网 IP 地址inside 192.47.1.2：内网中实际提供服务的主机 IP 地址- 默认是所有协议 / 所有端口的映射，相当于把公网 IP 的所有流量都转发到内网主机上。
二、完整配置步骤（在 R1 上执行）
1. 进入出接口配置视图（必须在 NAT 的外网出接口上配置）
# 进入R1的外网Serial接口（NAT出接口）
[R1] interface Serial 1/02. 配置完整的 NAT Server 映射
# 配置静态NAT映射：公网20.47.0.254 映射到内网192.47.1.2
[R1-Serial1/0] nat server global 20.47.0.254 inside 192.47.1.23. （可选）配置更安全的端口映射（推荐）
如果只需要发布特定服务（比如 HTTP 服务），可以指定协议和端口，避免暴露所有端口：
# 示例：只映射TCP 80端口（HTTP服务）
[R1-Serial1/0] nat server protocol tcp global 20.47.0.254 80 inside 192.47.1.2 804. 配置完成后退出接口
[R1-Serial1/0] quit三、验证配置是否生效
1. 查看 NAT Server 配置
# 查看所有NAT配置，包括server映射
[R1] display nat all输出中会出现类似以下的条目，说明配置成功：
NAT server information:
Total 1 NAT server(s)
1. Global IP: 20.47.0.254
Inside IP: 192.47.1.2
Protocol: ANY
Port: 0(ANY) -> 0(ANY)2. 从外网测试访问
- 在 R2 或 PC_4 上，ping
20.47.0.254，如果能通，说明映射生效。 - 如果配置了端口映射，可以用
telnet 20.47.0.254 80测试端口连通性。
四、关键注意事项
- 公网 IP 必须和出接口同网段
20.47.0.254必须属于Serial1/0接口所在的20.47.0.0/24网段，否则外网路由无法将流量转发到 R1。 - 避免 IP 冲突 确保
20.47.0.254没有被其他设备（比如 R2）占用，否则会导致 IP 地址冲突。 - ACL 放行回程流量（可选） 如果配置了限制外网访问的 ACL，需要确保规则允许外网访问
20.47.0.254的流量。
五、补充：和 NAT 地址池的区别
| 配置方式 | 作用 | 适用场景 |
|---|---|---|
nat outbound + 地址池 |
内网主动访问外网，复用公网 IP / 端口 | 普通用户上网 |
nat server |
外网主动访问内网，静态 IP 映射 | 发布内网服务器、网站 |
