产品概述

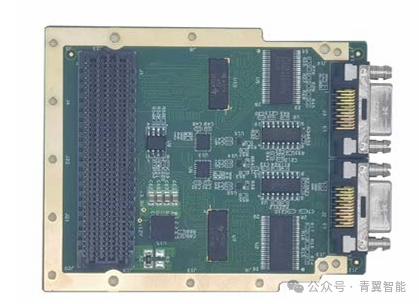

FMC210 是一款基于 VITA57.1 标准设计的 1 路 CameraLink Base 输入、1路Cameralink Base输出FMC子卡模块。该板卡具有 2 个 CameraLink 端口（SDR，26PIN），可以硬件配置成 1 路 CameraLink Base 输入、1 路CameraLink Base 输出。

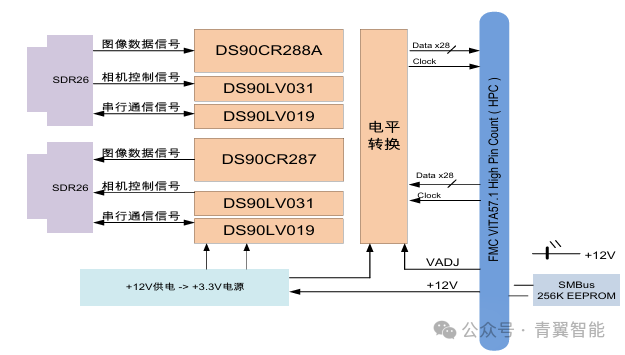

该产品分别采用Cameralink LVDS 接收转换器和Cameralink LVDS 发送转换器，实现Cameralink接口协议的转换，将串行信号转 换成并行数据以及时钟，板载电平转换芯片，使+3.3V的接口信号转 换成可以适配任何FPGA接口电平标准的并行数字信号，可以适配多 种不同电平标准的FPGA载板。
该产品专为连接FMC夹层卡而设计，通过搭配不同的FMC载 卡，能够快速搭建起CameraLink影像输入、视频采集显示的验证平 台。可广泛用于教学科研或高端视频图像产品的预研。
技术指标
性能指标
- 支持1路Cameralink输入
- Cameralink 输入解码芯片为：DS90CR288A
- 支持1路Cameralink输出
- Cameralink 输出编码芯片为：DS90CR287
- Cameralink 工作模式：Base模式
- Cameralink 支持最大数据率：24bit*85MHz
- Cameralink 支持分辨率：最大1920*1080
- Cameralink 最大时钟：85MHz
FMC接口指标
- 标准FMC子卡，符合VITA57.1规范；
- 板卡支持1路IIC接口
- FMC连接器型号：ASP-134488-01，HPC接口
- 板卡仅采用+12V供电，整板典型功耗
Cameralink接口标准
- 前面板支持2个SDR26连接器：1个为输入、1个为输出
- Cameralink 连接器型号为：12226-5150-00FR
- Cameralink 接口电平标准为VADJ，来自于载板
- Cameralink 接口支持1.8V/2.5V/3.3V电平标准
其他功能
- 板卡支持1个EEPROM
- 板卡支持1个电源状态指示灯
物理与电气特征
- 板卡尺寸：84.1 x 69mm
- 板卡供电：3A max@+12V（±5%）
- 散热方式：自然风冷散热
环境特征
- 工作温度：-40°~﹢85°C；存储温度：-55°~﹢125°C
- 工作湿度：5%~95%，非凝结
软件支持
- 可选集成板级软件开发包（BSP）
- 支持Xilinx开发板，如ZCU102、KCU1500、VCU108等
- 支持我司自主研制的KU、ZU、VU系列板卡程序移植
- 可根据客户需求提供定制化算法与系统集成
软件支持
- 半实物仿真系统
- 测试测量系统
- 工业相机、图像采集卡
