引言

前面学习应用层，功能是实现业务逻辑；传输层，功能是提供进程到进程之间的端到端通信，确保数据传输的正确性，可靠性；网络层，功能是提供主机到主机的逻辑通信（告诉主机/路由器该将报文传到哪里，通过什么路由传到什么目的地）；而今天学习的数据链路层，功能是提供相邻节点之间的可靠传输（告诉主机如何传递到下一位置）

MAC帧协议

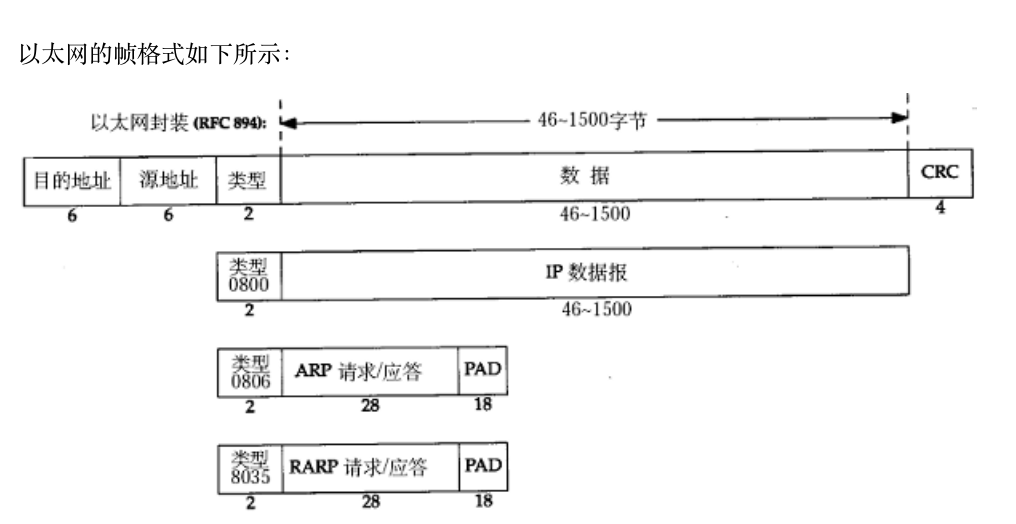

其实数据链路层更精确的说，解决的是如何在内网实现通信，而MAC帧就是目前常用的实现方案，下面直接介绍MAC帧协议

1. 目的地址：6字节，填充的是目的主机的MAC地址
2. 源地址：6字节，填充的是源主机的MAC地址
3. 帧类型：2字节，填充的是帧类型（网络层协议或ARP协议等），比如0x0800表示IP协议，0x0806表示ARP协议，0x8035表示RARP协议
4. 帧内容：大小需要在46-1500字节之间
5. CRC校验码：4字节，用于检测数据是否正确

可以看到，MAC帧协议的报头是固定大小的，由此便可轻松实现报头封装与分离；而其中的帧类型字段，可以让操作系统决定具体的处理正文的方式（如何分用）

MAC地址

原则上每台主机的MAC地址都是全球唯一的，长度为6字节，但由于MAC具备随机性，所以就算全球唯一，也无法把它当作IP进行全网直接通信（且仅是原则上唯一，实际实现不保证）

ARP协议

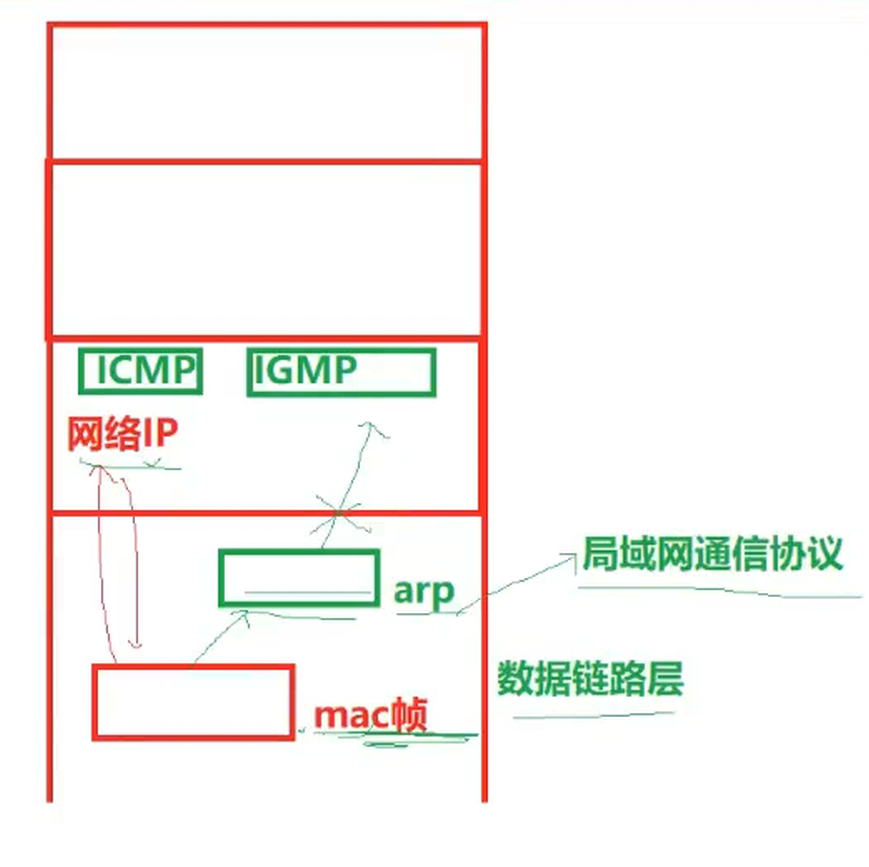

ARP协议，即地址解析协议，其功能就是把IP地址转换为MAC地址，主要注意的是，这并不代表IP与MAC之间有关联，实现转换的方案其实是向局域网内发送广播帧，同时，ARP协议实际位于数据链路层，结构大致如下：

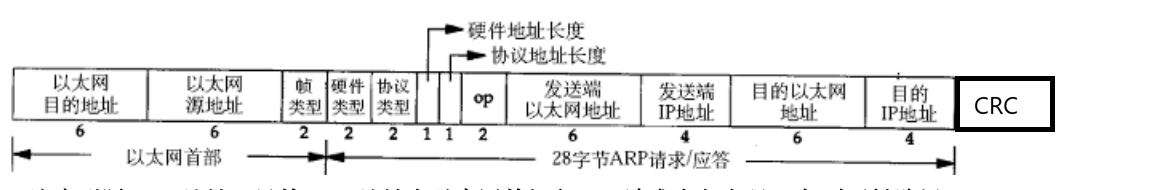

需要注意的是，ARP报文本身无需正文，也就是说无需网络层的数据，且APR也要封装为MAC帧才能进行发送，也就是说，ARP需要封装MAC帧报头，下面来介绍ARP报头：

1. 上图为带有MAC帧报头的ARP请求/应答，没错，ARP请求和应答共用相同的报头结构，且帧类型均填写0806
2. 硬件类型：通常填1，代表以太网，代表这次ARP过程是在以太网中进行的
3. 协议类型：常填写为0x0800，代表IP协议
4. 硬件长度：常填6，表示硬件地址长度（常用以太网，一个MAC地址为6字节）
5. 协议地址长度：常填写为4，表示协议地址长度（常用IPv4，一个IP地址为4字节）
6. op：如果op为1，则代表ARP请求，若为2，则代表ARP应答-》ARP请求应答用的是同一协议
7. 发送端以太网地址：填充发送端MAC地址
8. 发送端IP地址：填充发送端IP地址
9. 接收端以太网地址：填充接收端MAC地址，不知道时填充0xFFFFFFFFFFFF（6字节全1）
10. 接收端IP地址：填充接收端IP地址

局域网通信

1. 网络通信，本质就是在各个局域网中传递MAC帧，而处于单个局域网的多台主机，其中某台主机发送数据后，当前局域网中的所有主机都有能力收到该MAC帧，但非目标主机默认情况会通过对报头目的地址字段的判断将MAC丢弃

2. 局域网就是一个碰撞域，同一时刻仅能发送一个MAC帧，若同一时刻同一局域网出现多个数据帧，则会造成碰撞，为此会有对应的碰撞检测碰撞避免机制（类似传输层拥塞控制），也就是说，局域网是临界资源，也正因此，需要将数据帧传送个数与大小进行相应的限制，这也是帧内容被限制在46~1500字节的原因之一

3. 网络通信本质就是传递MAC帧，也就是说，发送方需要先知道接收方的MAC地址才能精准将数据进行发送，值得一提的是，发送方是在最开始就知道接收方的IP地址的（如C端申请访问S端，之后NAT进行数据传输时会替换IP与端口号），换言之，只需要一个能够将IP地址转换为MAC地址的协议，即ARP协议，下面将会重点进行说明

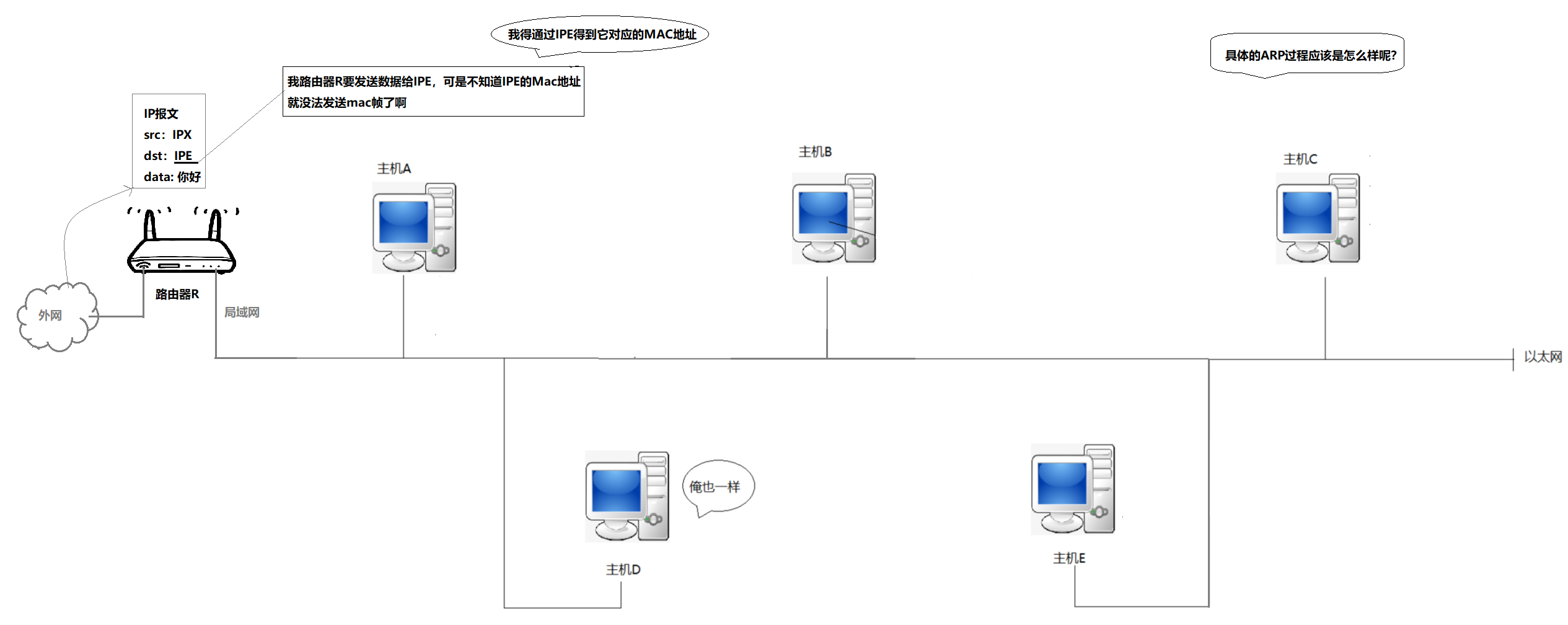

4. 局域网通信过程（ARP请求与应答）：


   • 首先，路由器从外网收到了一个报文，查路由表后发现应发送给主机E，但此时路由器只知道E的IP地址，并不知道E的MAC地址，此时就需要路由器发送一个ARP请求：将ARP报头填为1 0x0800 6 4 1 MACR IPR 0xFFFFFFFFFFFF IPE；MAC帧报头填写：0xFFFFFFFFFFFF（即广播地址） MACR 0x0806，然后将该报文发送到局域网中
   • 局域网内各主机接收到ARP报文后，发现MAC帧目的MAC为广播，会拆除MAC报头，然后ARP传送至自身操作系统ARP模块，然后根据op字段判断出该报文为ARP请求，则会查看目的IP，发现非自身IP，则丢弃该报文，若为自身IP，则构建ARP应答报文
   • ARP应答报文：由于请求报文中已经包含了源IP，源MAC以及目的IPE，所以这里直接填充当前主机MACE，即为1 0x0800 6 4 2 MACE IPE MACR IPR；MAC帧报头填写：MACR IPR 0x0806
   • 局域网内所有主机都会收到该ARP应答，但在数据链路层MAC帧协议部分就会判断目的MAC地址是否是自己，若不是，则默认丢弃，若是（此处为路由器R），则从报文中拆出ARP部分交给操作系统ARP处理，先判断op，发现是ARP应答，然后找到发送端MAC地址后，即获取了主机E的MAC地址，则接下来使用该MACE和IPE向E主机传送数据报文即可
   • 每台主机中都会在一段时间内（分钟级）存储其他主机的IP地址与MAC地址的映射关系，并非每次发送报文都需要重新发送ARP请求
   • 从上述过程也能看出，局域网中，任何主机都可能收到ARP请求或ARP应答
   • 非目标主机接收ARP请求与ARP应答的丢弃层级不同，请求是在操作系统ARP处理层丢弃，响应是在操作系统MAC帧处理层丢弃

ARP欺骗

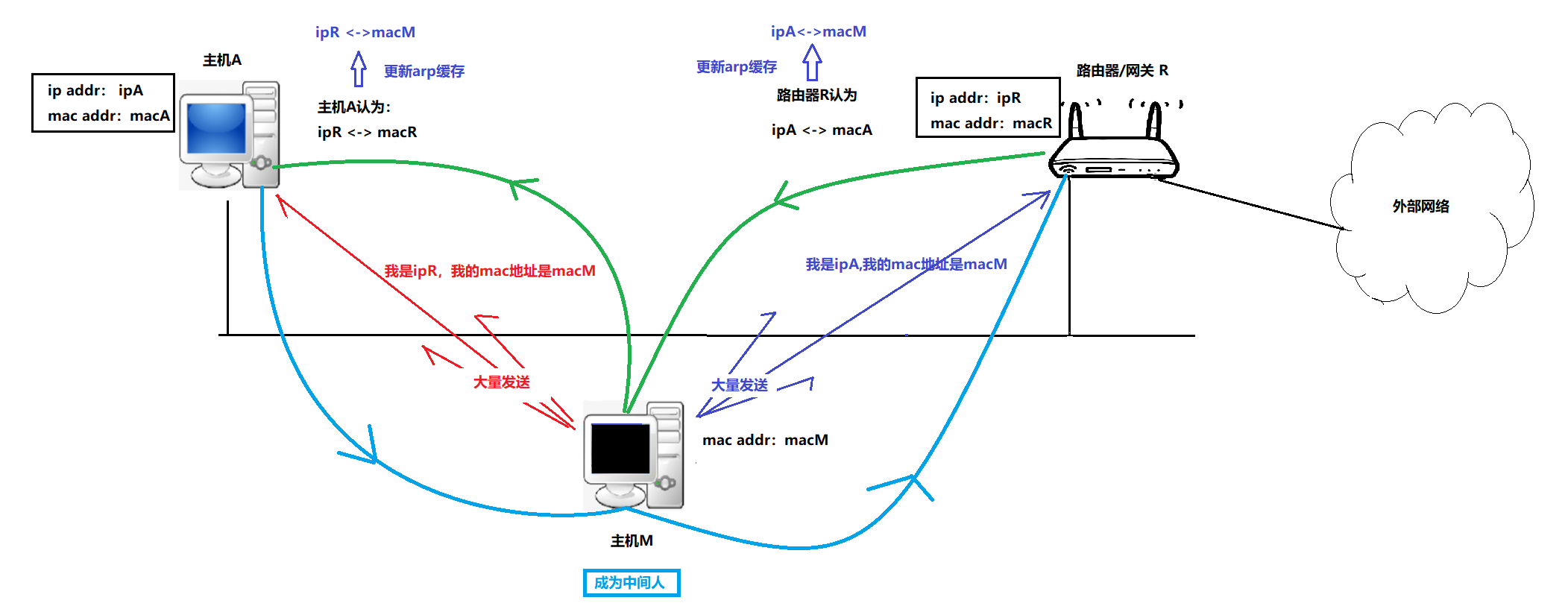

首先，当主机收到新的IP与MAC的映射关系后，会直接更新自身映射表，而由此，就可能导致中间人攻击------ARP欺骗，具体流程如下图：

主机A先开始与路由器R通信了一段时间，此时，出现了主机M，其伪造ARP报文，告知A主机IPR的MAC更新为了MACM，同时伪造ARP，告知路由器R IPA的MAC为MACM，则由此，今后主机A向R发送数据时，都会先经过中间人M，而M不仅可以窃取拦截数据，还可以进行篡改，且通信双方甚至无法察觉该中间人的存在

NAT与NATP

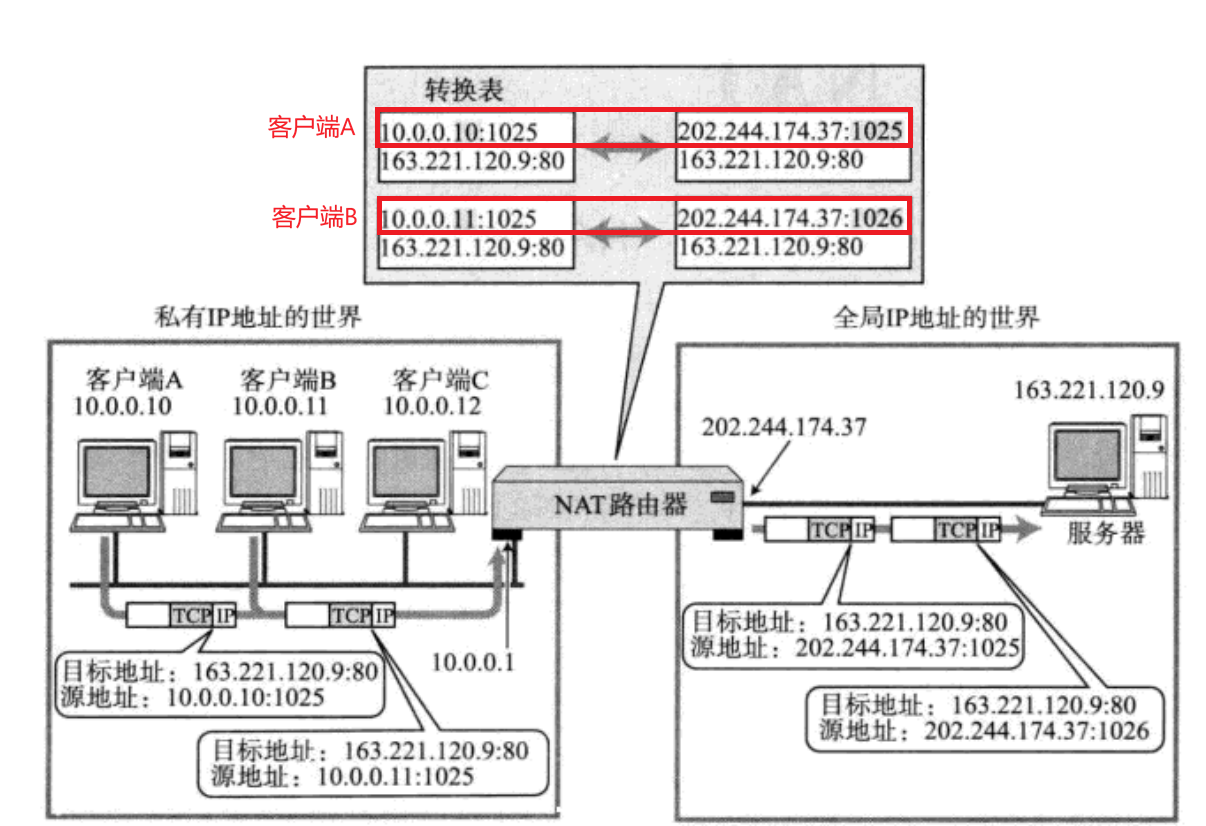

在网络层博客中已经对NAT有了初步说明，这里会继续进行补充，首先，NAT在将自身主机源IP替换为下一跳（当前局域网目标路由器）IP时，也会将端口号进行替换，具体来说，NAT过程中会在路由器中建立如下表项：

这里假设左侧是内网，路由器WAN是外网（实际单纯在内网中也会进行该行为），客户端A发送数据到下一跳（路由器），在路由器中则会生成对应表项，将A的IP地址替换为路由器的WAN地址，且端口号可能会发生变化；对于客户端B，也对应出了一组键值，B的IP同样被替换为了路由器的WAN地址，端口号被替换为了1026，其实，端口号是否与源端口相同不重要，最关键的是，需要保证每个客户端 + 端口号 唯一映射 路由器WAN地址 + 端口号，而由于这里的WAN只有一个，且AB端口号相同，所以为保证唯一映射，B的端口号就被替换为了1026，而这张表则被称为NAPT表，且显然，在LAN与WAN均为内网的情况下也可采取该方案，而通过该方案，就可以保证服务端应答报文能正确反馈（索引）到对应客户端，如此，便打通了请求报文发送流程与响应报文接收流程（内网可以通过逐个唯一键值（IP + 端口号）发送报文至外网，外网也可通过同样的逐个唯一键值（IP + 端口号）找到发送端，将响应报文发送回来）-》因此也能得出，若内网不主动向外访问，则路由器不会构建NAPT表，则没有键值，也就是说外网无法直接访问内网

MTU与MSS细节

1. 中间节点（如路由器）在传输MAC数据时，也可能因自身MTU较小，需要将其中的IP数据报再次分片 + 重新封装为MAC帧，但是由于IP协议设计良好，所以仍能保证正确进行分离与组装
2. MSS为TCP协议封装的最大报文长度，这点不仅仅是在传输方面，在接收方面也是如此，也就是说，若发送端MSS大于接收端MSS，则可能出现问题，为此，操作系统会在TCP三次握手时获取双方的MSS值，此后，通信双方会协议好使用其中最小的MSS值进行报文封装与数据传输，注：这里的MSS基本就是通过MTU算出来的

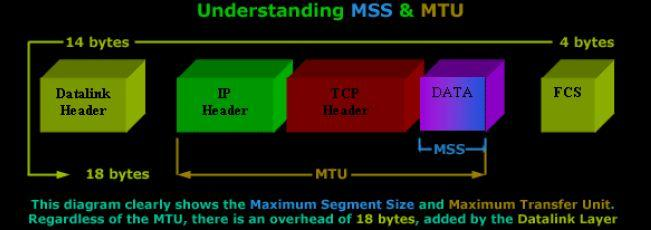

3. MSS与MTU的关系：
