本文为一建机电碎片化笔记Day38，聚焦第二章《机电专业技术》------焊接技术---焊接质量检验，内容精简重点突出，每个知识点均标注近5年考频数，补充一建真题关联细节及易错点，适配碎片时间背诵、刷题备查，欢迎批评指正、查漏补缺。

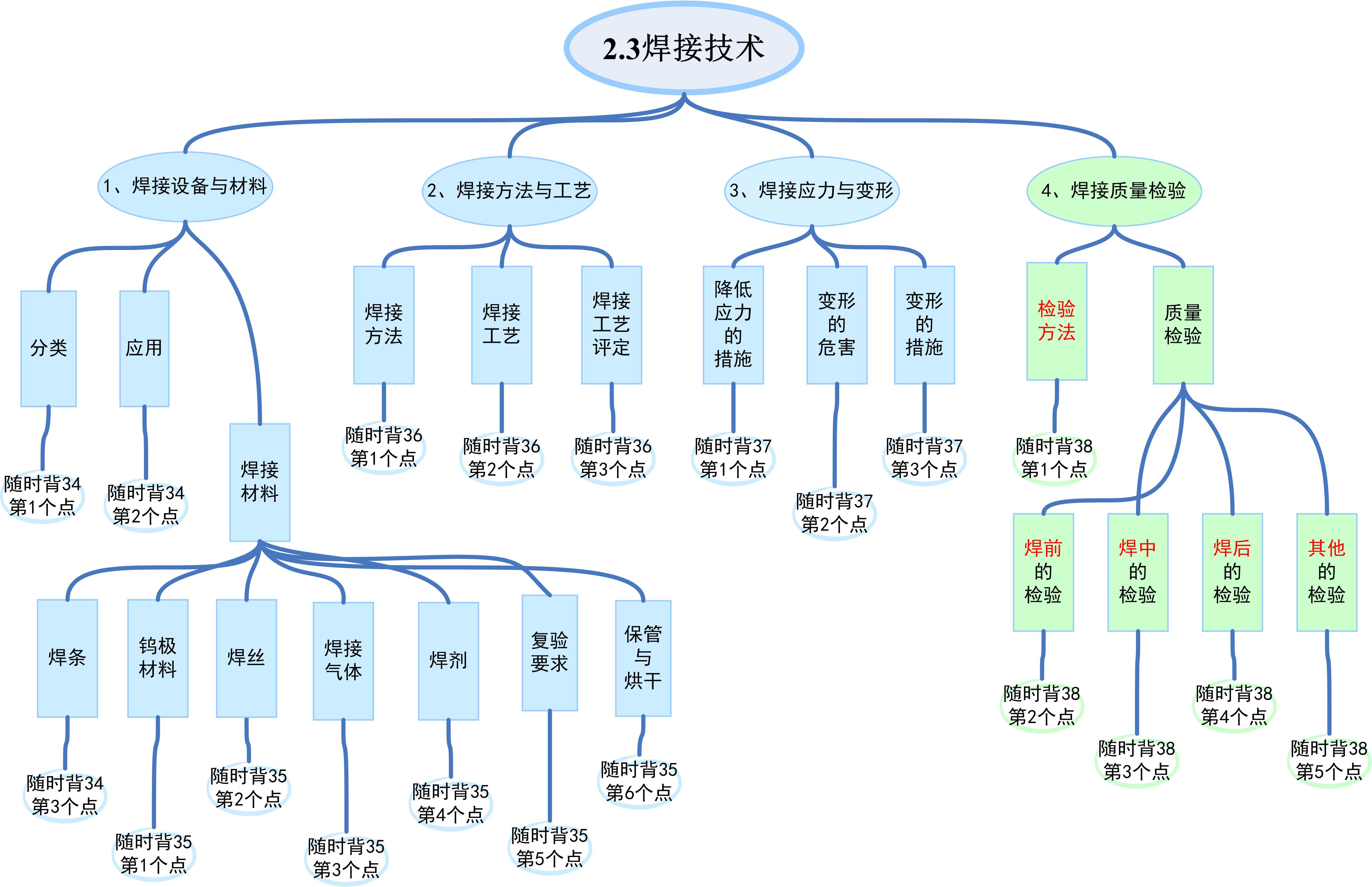

知识点大纲如图所示
核心考点总览
本篇聚焦《机电专业技术》中「焊接技术---焊接质量检验」5个核心知识点，涵盖焊接质量检验方法、焊前检验、焊中检验、焊后检验及其他检验措施，以历年选择题、案例题考查为主，预估分值5-6分，案例题常考查检验方法选型、各阶段检验要点及无损检测优缺点，备考重点紧扣**"方法+各阶段要点+检测特性"** 三大维度，结合真题关联细节，巧用速记技巧，精准掌握核心考点、规避丢分点。
① 焊接技术------焊接质量检验方法（必考考点）【考频：8次/5年，单选+多选+案例高频考查】
-
破坏性检验：需破坏试件才能完成检验，核心类别记准，案例题偶考应用场景：
-
力学性能试验：包括弯曲试验、拉伸试验、冲击试验、硬度试验、断裂性试验、疲劳试验； 【学习程度：基础必记】【记忆技巧：记"力性试验：弯拉冲硬，断裂疲劳"】
-
化学分析试验：包括化学成分分析、不锈钢晶间腐蚀试验、焊条扩散氢含量测试； 【学习程度：基础必记】【记忆技巧：记"化学试验：成分、晶间腐蚀、扩散氢"】
-
金相试验：包括宏观组织、微观组织检验； 【学习程度：混脸熟】【记忆技巧：记"金相试验：宏观+微观组织"】
-
焊接性试验：验证材料焊接可行性的基础试验。 【学习程度：混脸熟】【记忆技巧：记"焊接性试验，验证焊接可行性"】
-
-
非破坏性检验：不破坏试件，工程中应用最广泛，重点记无损检测类型：
-
外观检验：直观检查焊缝表面状态，最基础的检验方式； 【学习程度：基础必记】【记忆技巧：记"外观检验，直观查表面"】
-
无损检测（核心考点）：包括渗透检测（PT）、磁粉检测（MT）、超声检测（UT）、射线检测（RT），需区分各类检测的适用场景； 【学习程度：基础必记】【记忆技巧：记"无损检测：PT、MT、UT、RT四大类"】
-
② 焊接技术------焊前质量检验（高频考点）【考频：6次/5年，单选+案例考查】
核心记忆点：焊前5项核心检验内容，案例题常考检验要点及质量控制点设置
-
母材和焊材检验：所有工程使用的母材和焊接材料，使用前必须进行检查验收； 【学习程度：基础必记】【记忆技巧：记"焊前先查，母材焊材"】
-
零部件结构尺寸检验：焊件组对前，检查各零部件的结构尺寸，确保符合设计要求； 【学习程度：基础必记】【记忆技巧：记"组对前，查尺寸"】
-
组对质量检验：组对后检查焊缝形状及位置、对接接头错边量、角变形、组对间隙、搭接量及贴合质量、带垫板对接接头贴合质量； 【学习程度：基础必记】【记忆技巧：记"组对后，查形状、错边、间隙、贴合"】
-
坡口清理检查：施焊前，对坡口及坡口两侧进行清理检查，去除杂质； 【学习程度：基础必记】【记忆技巧：记"施焊前，清坡口"】
-
焊接前确认：将"组对后、焊接前检查"设为质量控制点；所有焊前准备符合要求方可施焊，焊工和焊接检查人员有权拒绝不合格接头施焊； 【学习程度：基础必记】【记忆技巧：记"质量控制点，组对后、焊接前，不合格拒焊"】
③ 焊接技术------焊中质量检验（高频考点）【考频：5次/5年，单选+案例考查】
核心记忆点：焊中3项关键检验内容，重点记检验要求及记录要求
-
定位焊缝检验：清除定位焊缝渣皮后检查，避免定位焊缝缺陷滞留于新焊道，形成根部缺陷； 【学习程度：基础必记】【记忆技巧：记"定位焊缝，清渣皮再检查"】
-
多层（道）焊检验：每层（道）焊完后，立即清理层（道）间并进行外观检查，合格后方可进行下一层（道）焊接；对层（道）间温度有要求的，需测量并记录焊前温度； 【学习程度：基础必记】【记忆技巧：记"多层焊，清层间、查外观、记温度"】
-
后热检验：进行后热焊缝时，检查加热范围、后热温度和后热时间，并形成记录； 【学习程度：基础必记】【记忆技巧：记"后热检验，查范围、温度、时间，留记录"】
④ 焊接技术------焊后质量检验（必考考点）【考频：9次/5年，单选+多选+案例高频考查】
-
焊缝外观检验（基础检验）：
-
外观质量：符合设计要求，设计无要求时符合现行国家相关标准；
-
禁止缺陷：焊缝表面不允许存在裂纹、未焊透、未熔合、表面气孔、外露夹渣、未焊满；允许缺陷（如咬边、角焊缝厚度不足等）符合现行标准； 【学习程度：基础必记】【记忆技巧：记"禁止缺陷：裂、未焊透、未熔合，气孔夹渣未焊满"】
-
几何尺寸：容器焊接后检查同一端面最大与最小内直径差、椭圆度、矩形容器边长差、焊接接头棱角度（环向和轴向）； 【学习程度：基础必记】【记忆技巧：记"几何尺寸：直径、椭圆度、边长、棱角度"】
-
-
焊缝表面无损检测：
-
检测方法：设计无规定时，选用磁粉检测（MT）或渗透检测（PT）； 示例：现场管道承插焊焊缝、支管连接焊缝（对接式除外）、补强圈焊缝、密封焊缝等，表面需做MT或PT检测； 【学习程度：基础必记】【记忆技巧：记"表面无损，MT/PT，适配现场各类角焊缝"】
-
检测前准备： - PT检测前：焊缝表面无铁锈、焊渣、焊接飞溅及防护层； - MT检测前：焊缝表面及两侧25mm范围内，无油脂、污垢、焊渣、焊接飞溅等粘附磁粉的物质； 【学习程度：基础必记】【记忆技巧：记"PT清表面，MT清25mm范围"】
-
-
焊缝内部无损检测（核心难点）：重点记各类检测方法的优缺点及适用场景：
-
射线检测（RT）： 优点：有直接记录（底片），缺陷定性、长度测量准确，对体积型缺陷、薄壁工件检测率高； 缺点：厚壁工件缺陷检出率低，缺陷高度、厚度方向位置难确定，面积型缺陷易漏检，有辐射，成本高、速度慢； 【学习程度：基础必记】【记忆技巧：记"RT有底片，薄壁优、厚壁差，有辐射、成本高"】
-
超声检测（UT）： 优点：面积型缺陷检出率高，穿透能力强、适配厚壁工件，定位准、可测缺陷高度，无辐射，成本低、速度快； 缺点：缺陷定性难、定量精度低，无直接见证记录，薄壁工件检测难，需打磨探头扫查面，工作量增加； 【学习程度：基础必记】【记忆技巧：记"UT厚壁优，面积型强，无辐射、成本低，定性难、薄壁差"】
-
数字射线（DR+CR）检测技术：计算机控制，将射线信号转换为数字信号，可进行图像后处理，检测效率高； 【学习程度：混脸熟】【记忆技巧：记"DR+CR，数字成像，可后处理"】
-
衍射时差法超声波检测（TOFD）：依靠超声波衍射波分析，判定工件内部结构状态； 【学习程度：混脸熟】【记忆技巧：记"TOFD，衍射波分析，查内部结构"】
-
相控阵超声检测（PA）：通过相控阵探头合成声束，实现声束移动、偏转和聚焦，以图像显示内部状态； 【学习程度：混脸熟】【记忆技巧：记"PA相控阵，声束可调控，图像显内部"】
-
⑤ 焊接技术------其他质量检验措施（高频考点）【考频：4次/5年，单选+多选考查】
-
硬度检验：工业管道焊接接头，热处理后需测量硬度值，测量区域包括焊缝和热影响区； 【学习程度：基础必记】【记忆技巧：记"管道焊后热处理，焊缝+热影响区测硬度"】
-
腐蚀试验：需做耐腐蚀检验的容器或受压元件，按设计文件制备试件，进行检验与评定； 【学习程度：混脸熟】【记忆技巧：记"耐腐蚀，按设计，制试件、做评定"】
-
金相试验：奥氏体-铁素体型双相不锈钢焊缝铁素体含量宜与母材一致；母材奥氏体含量40%~60%，焊接接头可放宽至35%~70%； 【学习程度：基础必记】【记忆技巧：记"双相不锈钢，母材40-60%，接头35-70%"】
学习提示
本章备考需精准聚焦3大重点，规避高频丢分点：
-
重点记忆焊后质量检验，尤其是焊缝外观禁止缺陷、内部无损检测各方法的优缺点，案例题常考检测方法选型及检验要点，务必熟记；
-
明确焊前、焊中、焊后的核心检验内容，区分各阶段检验重点，避免混淆"焊前准备""焊中控制""焊后验收"的不同要求；
-
利用碎片时间反复复盘，重点牢记无损检测类型、禁止缺陷、双相不锈钢金相要求等高频考点，区分破坏性与非破坏性检验的适用场景，聚焦必背考点高效抓分。
每天5-10分钟，循序渐进积累，重点突破案例考点，逐步攻克《机电专业技术》焊接技术---焊接质量检验模块！
锲而不舍，金石可镂！
