简述

在物联网、游戏服务器、RPC 等场景中，需要高效的网络通信。 二进制协议相比 JSON/XML 等文本协议，具有更小的体积、更快的解析速度、更低的内存占用等优势。 设计一个简单的二进制协议，并基于 Netty 实现完整的编解码器，深入理解二进制协议的开发流程

源码(netty-sample-03-Binary)

gitee.com/kcnf-iot/io...

协议设计

类 MQTT 风格 的轻量级二进制协议

字段

字节数

描述

魔数 (Magic)

1

固定为 0xAA，用于快速校验和过滤非法连接

消息类型 (Type)

1

1=请求，2=响应，3=心跳

消息ID (MsgId)

4

大端序整数，用于请求-响应关联

数据长度 (Length)

2

无符号短整型（最大 65535），表示后面数据字段的字节数

数据 (Data)

Length

二进制数据（例如 UTF-8 字符串或其他内容）

协议总长度：1+1+4+2+Length = 8+Length 字节

优点

魔数帮助快速判断连接是否为合法客户端
长度字段为 2 字节，可表示最大 64KB 的消息体，适合小型物联网设备
消息 ID 使我们可以实现请求-响应的异步模型（如 RPC）

为什么二进制协议更轻量

特性

文本协议 (JSON)

二进制协议

数字编码

"123" 占用3字节

0x7B 占用1字节

布尔值

"true" 占用4字节

1位或1字节

字段名

每次重复发送

靠偏移量隐式约定

解析开销

字符串扫描、递归下降

按位移位、直接取值

示例：{"id":1}

8字节

若协议仅发送 id 数值，只需 4 字节（二进制 int）

server代码

package com.jysemel.iot.pojo;

import com.jysemel.iot.pojo.coder.BinaryMessageDecoder;
import com.jysemel.iot.pojo.coder.BinaryMessageEncoder;
import io.netty.bootstrap.ServerBootstrap;
import io.netty.channel.*;
import io.netty.channel.nio.NioEventLoopGroup;
import io.netty.channel.socket.SocketChannel;
import io.netty.channel.socket.nio.NioServerSocketChannel;

public class BinaryProtocolServer {
    public static void main(String[] args) throws InterruptedException {
        EventLoopGroup bossGroup = new NioEventLoopGroup(1);
        EventLoopGroup workerGroup = new NioEventLoopGroup();
        try {
            ServerBootstrap bootstrap = new ServerBootstrap();
            bootstrap.group(bossGroup, workerGroup)
                    .channel(NioServerSocketChannel.class)
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) {
                            ChannelPipeline p = ch.pipeline();
                            // 添加二进制解码器和编码器
                            p.addLast(new BinaryMessageDecoder());
                            p.addLast(new BinaryMessageEncoder());
                            p.addLast(new ServerBusinessHandler());
                        }
                    });
            ChannelFuture future = bootstrap.bind(8088).sync();
            System.out.println("二进制协议服务器启动，端口 8088");
            future.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

client代码

package com.jysemel.iot.pojo;

import com.jysemel.iot.pojo.coder.BinaryMessageDecoder;
import com.jysemel.iot.pojo.coder.BinaryMessageEncoder;
import io.netty.bootstrap.Bootstrap;
import io.netty.channel.*;
import io.netty.channel.nio.NioEventLoopGroup;
import io.netty.channel.socket.SocketChannel;
import io.netty.channel.socket.nio.NioSocketChannel;

public class BinaryProtocolClient {
    public static void main(String[] args) throws InterruptedException {
        EventLoopGroup group = new NioEventLoopGroup();
        try {
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.group(group)
                    .channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) {
                            ChannelPipeline p = ch.pipeline();
                            p.addLast(new BinaryMessageDecoder());
                            p.addLast(new BinaryMessageEncoder());
                            p.addLast(new ClientBusinessHandler());
                        }
                    });
            ChannelFuture future = bootstrap.connect("127.0.0.1", 8088).sync();
            future.channel().closeFuture().sync();
        } finally {
            group.shutdownGracefully();
        }
    }
}

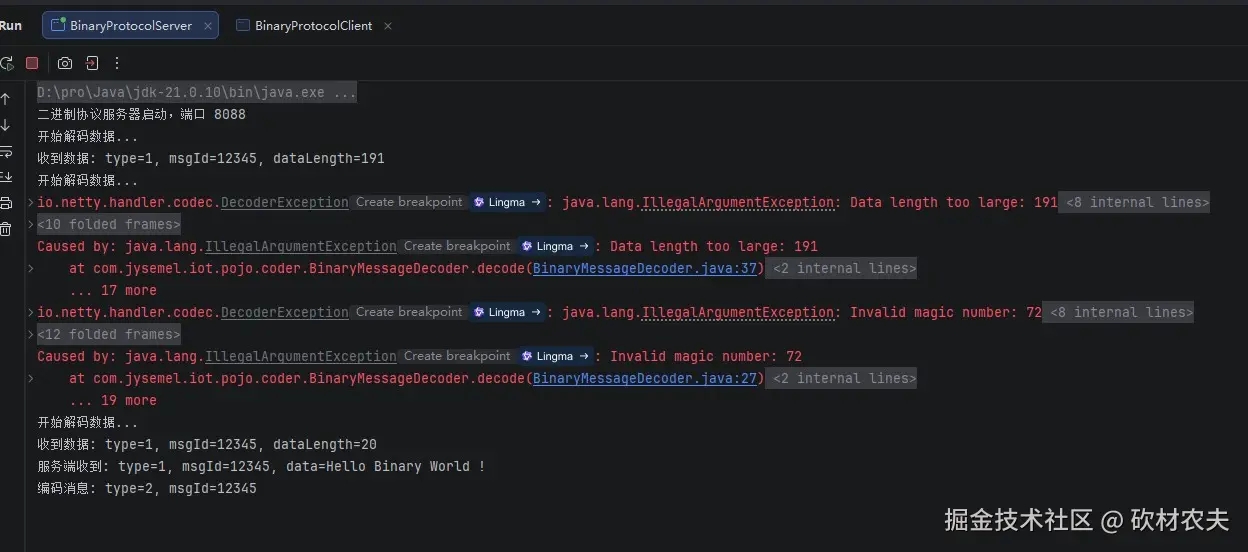

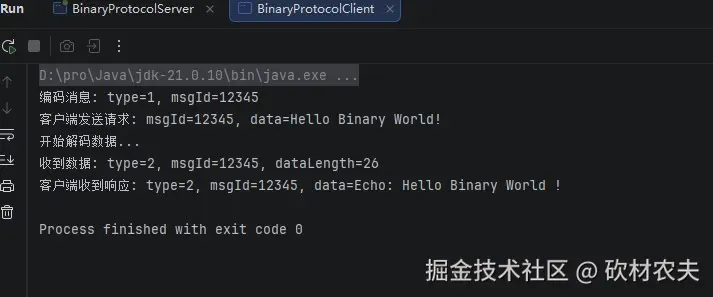

验证结果
