SQL server 2017镜像库主从同步架构部署

SQL server 2017镜像库主从同步架构部署

目录：

1.主库配置

2.镜像库配置

3.检查状态

4.手工故障转移测试-主备切换

5.添加见证服务器实现自动主备切换

6.自动故障切换测试-主备切换

角色 IP 状态 主机名

主库 192.168.56.120 可读写 sqldb2

镜像库（从库） 192.168.56.119 不可读 sqldb1

仲裁服务器 无 winers

说明：

1.由于无配置仲裁服务器，所以不能自动故障转移，只能手工主从切换。

2.配置仲裁服务器的情况下，可以实现故障自动转移

3.如果主库宕机，强制切换镜像库为主库的情况，主从同步需要重新部署

4.主从库需要关闭防火墙

5.主从库配置共享文件夹D:\ShareFolders

1.主库配置

说明：

1.第一步到第八步主库和镜像库同步执行

--第一步：主备库执行创建数据库主密钥
USE master
GO
CREATE MASTER KEY ENCRYPTION BY PASSWORD = 'Pa$$w0rd';

/*
--删除主密钥
USE master;
DROP MASTER KEY
*/


--第二步：创建证书，并用主密钥加密 创建证书时，默认在创建日期开始一年后过期，所以针对证书的创建，要注意其过期时间。下面是在"主体服务器"上创建HOST_A_cert证书的创建


USE master
GO
CREATE CERTIFICATE Host_sqldb2_Cert
WITH Subject = 'Host_sqldb2 Certificate',
Expiry_Date = '2215-01-01'; --过期日期

/*
--删除证书
USE master;
DROP CERTIFICATE Host_sqldb2_Cert
*/


--第三步：创建端点 可以使用下面的代码在主体服务器中创建端点，并且指定使用5022,端口，端口在镜像配置过程中不强制使用特定端口（被占用或者特定端口如1433除外）。

--使用 Host_sqldb2_Cert 证书创建端点
IF NOT EXISTS ( SELECT  1
                FROM    sys.database_mirroring_endpoints )
    BEGIN
        CREATE ENDPOINT [DatabaseMirroring] STATE = STARTED AS TCP ( LISTENER_PORT = 5022,   --修改端点名称，可保持不变
            LISTENER_IP = ALL ) FOR DATABASE_MIRRORING ( AUTHENTICATION =
            CERTIFICATE Host_sqldb2_Cert, ENCRYPTION = REQUIRED Algorithm AES, ROLE =   --修改证书名称
            ALL );
    END


--第四步：备份证书 备份证书的目的是发送到别的服务器并导入证书，以便别的服务器能通过证书访问这台服务器（主体服务器）。

BACKUP CERTIFICATE Host_sqldb2_Cert
TO FILE = 'D:\ShareFolders\Host_sqldb2_Cert.cer';


--第五步：创建登录账号 针对每个服务器单独创建一个服务器登录账号，这里只需要创建一个登录给镜像服务器即可：


CREATE LOGIN Host_sqldb1_Login WITH PASSWORD = 'Pa$$w0rd';  --给副本镜像库创建的登陆

/*
drop login Host_sqldb2_Login

*/


--第六步：创建用户，并映射到Step 5中创建的登录账号中

CREATE USER Host_sqldb1_User For Login Host_sqldb1_Login;

--第七步：使用证书授权用户 创建一个新的证书，并使用从伙伴服务器中复制过来的证书导入，然后映射step 6中的账号到这个新证书上。

CREATE CERTIFICATE Host_sqldb1_Cert   --修改证书名称 副本
AUTHORIZATION Host_sqldb1_User        --修改用户名 副本
FROM FILE = 'D:\ShareFolders\Host_sqldb1_Cert.cer';    --修改路径


--第八步：把Step 5中的登录账号授权访问端口

GRANT CONNECT ON ENDPOINT::[DatabaseMirroring] TO [Host_sqldb1_Login];  --修改登录名

--到此为止，配置镜像的步骤已经完毕，后续会给出尽可能自动化的配置脚本。

2.镜像库配置

--第一步：主备库执行创建数据库主密钥
USE master
GO
CREATE MASTER KEY ENCRYPTION BY PASSWORD = 'Pa$$w0rd';

/*
--删除主密钥
USE master;
DROP MASTER KEY
*/


--第二步：创建证书，并用主密钥加密 创建证书时，默认在创建日期开始一年后过期，所以针对证书的创建，要注意其过期时间。下面是在"副体服务器"上创建HOST_A_cert证书的创建

USE master
GO
CREATE CERTIFICATE Host_sqldb1_Cert
WITH Subject = 'Host_sqldb1 Certificate',
Expiry_Date = '2215-01-01'; --过期日期

/*
--删除证书
USE master;
DROP CERTIFICATE Host_sqldb1_Cert
*/


--第三步：创建端点 可以使用下面的代码在副体服务器中创建端点，并且指定使用5022,端口，端口在镜像配置过程中不强制使用特定端口（被占用或者特定端口如1433除外）。

--使用 Host_sqldb1_Cert 证书创建端点
IF NOT EXISTS ( SELECT  1
                FROM    sys.database_mirroring_endpoints )
    BEGIN
        CREATE ENDPOINT [DatabaseMirroring] STATE = STARTED AS TCP ( LISTENER_PORT = 5022,   --修改端点名称，可保持不变
            LISTENER_IP = ALL ) FOR DATABASE_MIRRORING ( AUTHENTICATION =
            CERTIFICATE Host_sqldb1_Cert, ENCRYPTION = REQUIRED Algorithm AES, ROLE =   --修改证书名称
            ALL );
    END



--第四步：备份证书 备份证书的目的是发送到别的服务器并导入证书，以便别的服务器能通过证书访问这台服务器（副体服务器）。

BACKUP CERTIFICATE Host_sqldb1_Cert
TO FILE = 'D:\ShareFolders\Host_sqldb1_Cert.cer';



--第五步：创建登录账号 针对每个服务器单独创建一个服务器登录账号，这里只需要创建一个登录给镜像服务器即可：


CREATE LOGIN Host_sqldb2_Login WITH PASSWORD = 'Pa$$w0rd';  --给副本镜像库创建的登陆

/*
drop login Host_sqldb1_Login

*/

--第六步：创建用户，并映射到Step 5中创建的登录账号中

CREATE USER Host_sqldb2_User For Login Host_sqldb2_Login;



--第七步：使用证书授权用户 创建一个新的证书，并使用从伙伴服务器中复制过来的证书导入，然后映射step 6中的账号到这个新证书上。

CREATE CERTIFICATE Host_sqldb2_Cert   --修改证书名称 副本
AUTHORIZATION Host_sqldb2_User        --修改用户名 副本
FROM FILE = 'D:\ShareFolders\Host_sqldb2_Cert.cer';    --修改路径


--第八步：把Step 5中的登录账号授权访问端口

GRANT CONNECT ON ENDPOINT::[DatabaseMirroring] TO [Host_sqldb2_Login];  --修改登录名

/*
USE [master]
GO
DROP ENDPOINT [DatabaseMirroring]
GO
*/
--到此为止，配置镜像的步骤已经完毕，后续会给出尽可能自动化的配置脚本。

--备份还原数据库：

/*
这一步，把主体服务器上的演示数据库备份并还原到上进行初始化操作：
1.完整备份的数据库到共享文件夹 D:\ShareFolders
2.复制备份文件到镜像服务器（如果权限足够，直接使用共享路径来还原即可）
3.以Nonrecovery选项还原数据库到镜像服务器（sqldb1）
4.日志备份数据库，并同样方式还原到 sqldb1
*/

BACKUP DATABASE mirrordb
TO DISK = N'D:\ShareFolders\mirrordb20260515.bak'  --修改备份文件名
WITH NOFORMAT, NOINIT, SKIP, NOREWIND, NOUNLOAD, COMPRESSION, STATS = 10;
GO

BACKUP DATABASE Demodbmirr
TO DISK = N'D:\ShareFolders\Demodbmirr20260515.bak' --修改备份文件名
WITH NOFORMAT, NOINIT, SKIP, NOREWIND, NOUNLOAD, COMPRESSION, STATS = 10;
GO

--把备份文件拷贝到镜像库在镜像服务器上还原数据库，并使用Nonrecovery方式：

--备份及还原日志：

BACKUP LOG mirrordb  --修改库名
TO DISK = 'D:\ShareFolders\mirrordb_log20260515.bak'  --修改文件名
WITH NOFORMAT, NOINIT,
SKIP, NOREWIND, NOUNLOAD, STATS = 10;


BACKUP LOG Demodbmirr  --修改库名
TO DISK = 'D:\ShareFolders\Demodbmirr_log20260515.bak'  --修改文件名
WITH NOFORMAT, NOINIT,
SKIP, NOREWIND, NOUNLOAD, STATS = 10;

--把备份文件拷贝到镜像库在镜像服务器上还原数据库，并使用Nonrecovery方式：

--镜像库还原数据库：

RESTORE DATABASE mirrordb  --修改库名
FROM DISK = 'D:\ShareFolders\mirrordb20260515.bak'
WITH NORECOVERY;  -- 还原完整备份但不完成还原过程


RESTORE DATABASE Demodbmirr   --修改库名
FROM DISK = 'D:\ShareFolders\Demodbmirr20260515.bak'
WITH NORECOVERY;  -- 还原完整备份但不完成还原过程

--还原日志文件

RESTORE DATABASE mirrordb
FROM  DISK = N'D:\ShareFolders\mirrordb_log20260515.bak'
WITH
STATS = 10,
NORECOVERY


RESTORE DATABASE Demodbmirr
FROM  DISK = N'D:\ShareFolders\Demodbmirr_log20260515.bak'
WITH
STATS = 10,
NORECOVERY

至此事务日志恢复完成。

--还原完成后 启动镜像

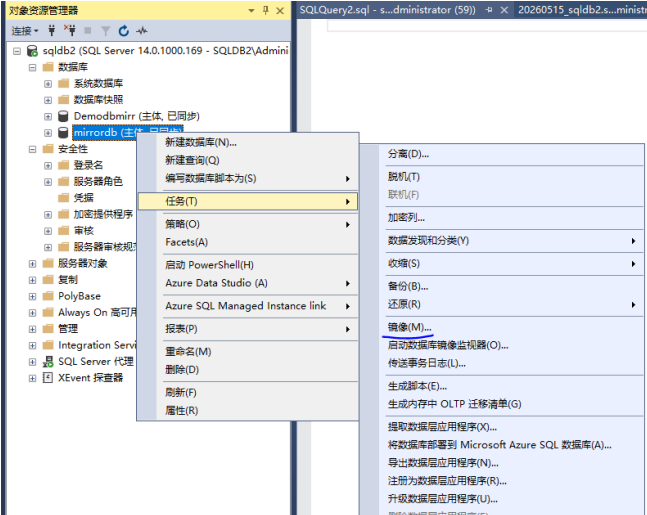

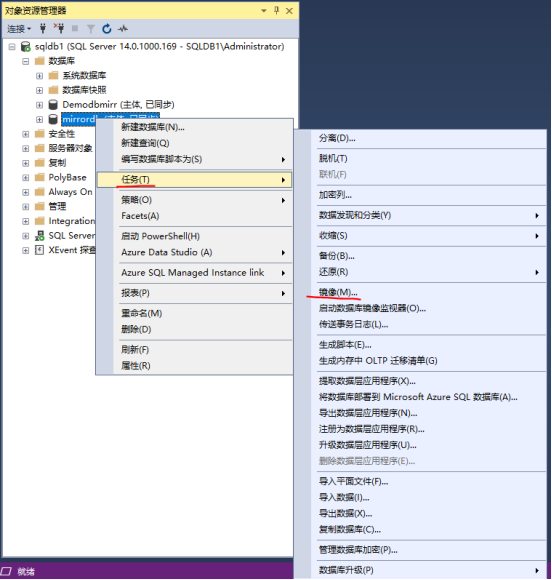

Step 1：右键主体服务器的主体数据库，选择【镜像】

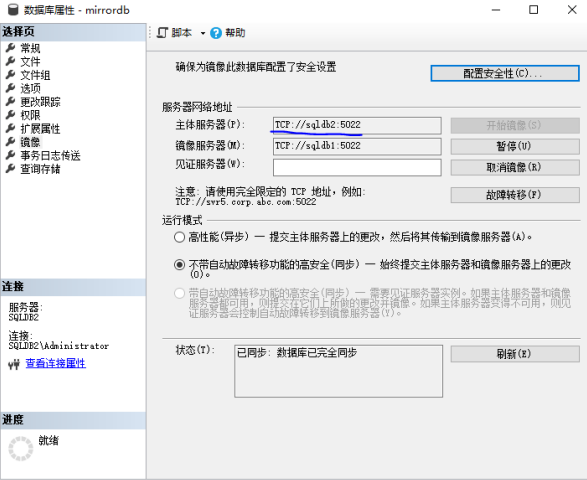

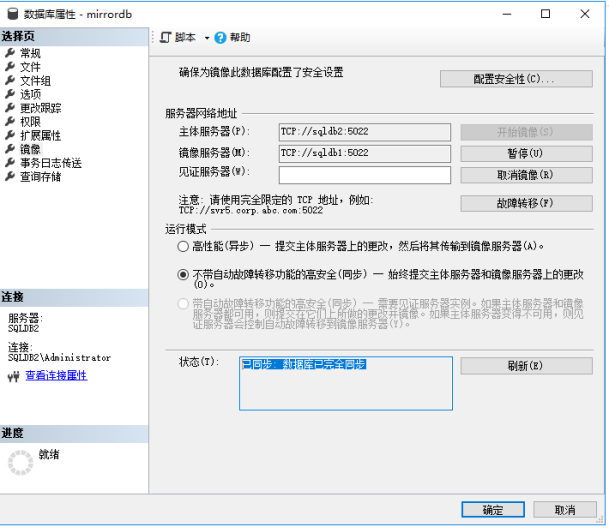

Step 2：选择【配置镜像】：这一步我们主要是获取主体服务器的网络地址，看下图的红框部分

Step 3：在镜像服务器上执行下面脚本：

注意顺序，先要在镜像库（从库）上执行 也就是镜像库先执行

（转镜像库配置：--启用镜像库）

Step 4：在主体服务器执行下面脚本，把镜像库添加成主体的伙伴

ALTER DATABASE mirrordb
    SET PARTNER = 'TCP://sqldb1:5022';
GO

ALTER DATABASE Demodbmirr
    SET PARTNER = 'TCP://sqldb1:5022';
GO

--执行后，刷新数据库状可以看到RepA上的镜像配置

--主库显示：主体，已同步

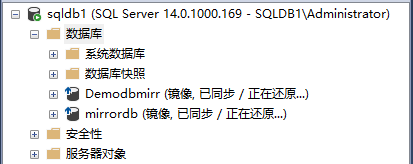

--镜像库显示：镜像，已同步，正在还原

（转 3.检查状态）

--启用镜像库

ALTER DATABASE mirrordb
    SET PARTNER = 'TCP://sqldb2:5022';
GO


ALTER DATABASE Demodbmirr
    SET PARTNER = 'TCP://sqldb2:5022';
GO

3.检查状态

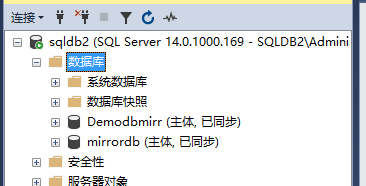

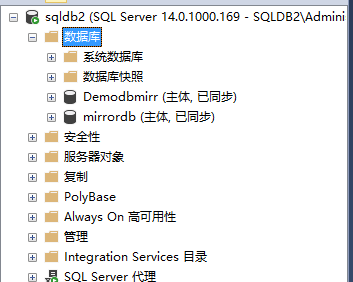

主库状态

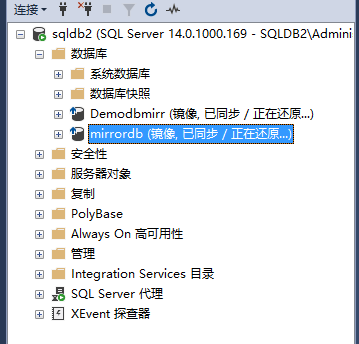

从库状态

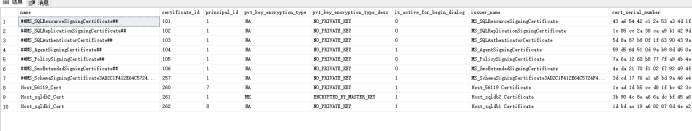

查看证书：

USE master;

SELECT * FROM sys.certificates;

查看镜像端点状态

SELECT name, role_desc, state_desc, connection_auth_desc, encryption_algorithm_desc

FROM sys.database_mirroring_endpoints;

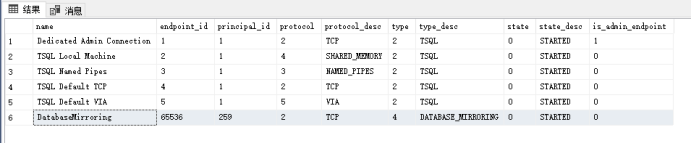

查看所有端点信息

select * from sys.endpoints

查看镜像同步状态

SELECT

DB_NAME(database_id) AS DatabaseName,

dm.mirroring_role AS MirroringRole,

(CASE dm.mirroring_role

WHEN 1 THEN '主体'

WHEN 2 THEN '镜像'

END) AS MirroringRoleDesc,

dm.mirroring_partner_name AS MirroringPartnerName,

(CASE WHEN dm.mirroring_witness_name IS NULL

THEN '--'

ELSE dm.mirroring_witness_name

END)AS MirroringWitnessName,

dm.mirroring_state AS MirroringState,

(CASE dm.mirroring_state

WHEN 0 THEN '已挂起'

WHEN 1 THEN '与其他伙伴断开'

WHEN 2 THEN '正在同步'

WHEN 3 THEN '挂起故障转移'

WHEN 4 THEN '已同步'

WHEN 5 THEN '伙伴未同步'

WHEN 6 THEN '伙伴已同步'

WHEN NULL THEN '无镜像'

END) AS MirroringStateDesc,

dm.mirroring_safety_level AS MirroringSafetyLevel,

(CASE dm.mirroring_safety_level

WHEN 0 THEN '未知'

WHEN 1 THEN '异步'

WHEN 2 THEN '同步'

WHEN NULL THEN '无镜像'

END) AS MirroringSafetyLevelDesc,

dm.mirroring_witness_state AS MirroringWitnessState,

(CASE dm.mirroring_witness_state

WHEN 0 THEN '见证未知'

WHEN 1 THEN '见证连接'

WHEN 2 THEN '见证断开'

WHEN NULL THEN '无见证'

END) AS MirroringWitnessStateDesc

FROM sys.database_mirroring dm

WHERE dm.mirroring_guid IS NOT NULL

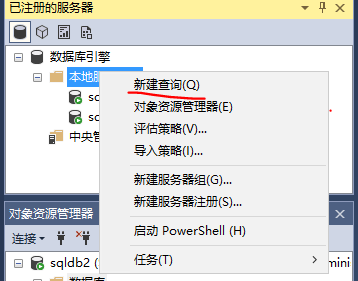

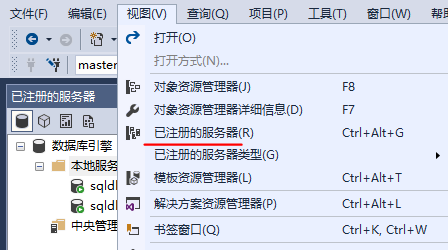

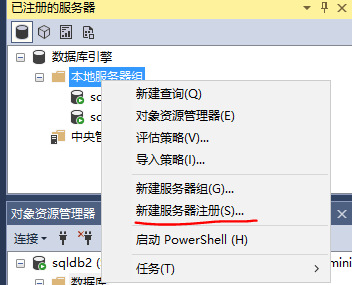

注册服务器组

分别把sqldb1,sqldb2使用sa账号注册

select * from sys.database_mirroring

where database_id=DB_ID('mirrordb');

4.手工故障转移测试-主备切换

切换前sqldb1是主库，sqldb2是备库

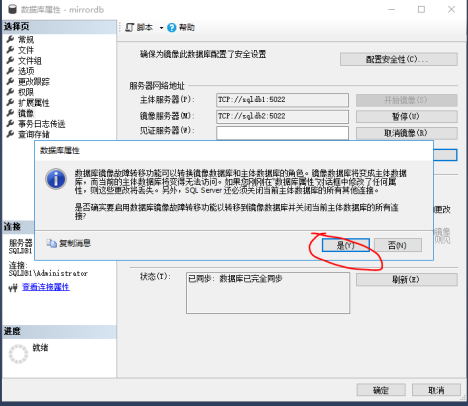

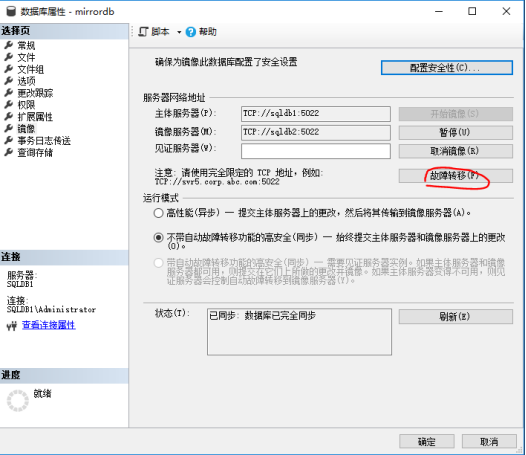

手工切换主从

先切换mirrordb数据库,

Demodbmirr数据库按照同样的步骤操作即可。

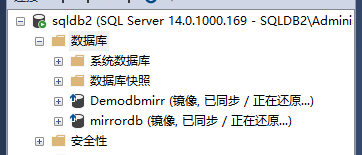

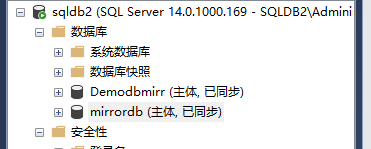

刷新数据库状态：sqldb1转为从库，sqldb2转为主库

5.添加见证服务器实现自动主备切换

安装数据库忽略。

--创建主密钥
USE master;
CREATE MASTER KEY ENCRYPTION BY PASSWORD = 'Pa$$w0rd'; --演示所需，否则不要设置这么简单的密码
GO

/*
--删除主密钥
USE master;
DROP  MASTER KEY
*/

--创建证书
USE master;
CREATE CERTIFICATE HOST_witness_cert   --修该证书名字
   WITH SUBJECT = 'HOST_witness certificate'--在Winess实例上创建证书，命名为 HOST_witness_cert，这个选项是描述证书
   ,EXPIRY_DATE ='2215-01-01' ;--证书过期时间，可以适当设置长一点，具体按实际需要设置
GO

/*
--删除证书
USE master;
DROP CERTIFICATE HOST_witness_cert
*/
--创建端点
CREATE ENDPOINT Endpoint_Mirroring
   STATE = STARTED
   AS TCP (
      LISTENER_PORT=5022                        --使用5022端口，这个端口可以改成未被使用的端口，但是镜像过程中的所有合作者都应该使用相同的端口
      , LISTENER_IP = ALL
   )
   FOR DATABASE_MIRRORING (
      AUTHENTICATION = CERTIFICATE HOST_witness_cert    --使用证书来授权端点
      , ENCRYPTION = REQUIRED ALGORITHM AES
      , ROLE = ALL                                --表示这个端点可以作为任何角色，包括主服务器、镜像服务器、见证服务器。具体可看联机丛书。
   );
GO

/*
--删除镜像端点
IF  EXISTS (SELECT * FROM sys.endpoints e WHERE e.name = N'Endpoint_Mirroring')
DROP ENDPOINT [Endpoint_Mirroring]
GO
*/


BACKUP CERTIFICATE HOST_witness_cert TO FILE = 'D:\ShareFolders\HOST_witness_cert.cer';
GO


--在见证服务器上为主体、镜像服务器创建以证书为验证的账号、用户名及端点。

--在Witness实例上创建一个登录名给Principal实例
USE master;
CREATE LOGIN HOST_sqldb1_login WITH PASSWORD = 'Pa$$w0rd';
GO

--创建一个用于给这个登录名
CREATE USER HOST_sqldb1_user FOR LOGIN HOST_sqldb1_login;
GO

--让该帐号使用证书授权
CREATE CERTIFICATE HOST_sqldb1_cert
   AUTHORIZATION HOST_sqldb1_user
   FROM FILE = 'D:\ShareFolders\HOST_sqldb1_cert.cer'
GO

--授予这个新账号连接端点的权限
GRANT CONNECT ON ENDPOINT::Endpoint_Mirroring TO HOST_sqldb1_login;
GO
/*
--删除账号
DROP LOGIN HOST_A_user
*/


--在Witness实例上创建一个登录名给Mirror实例
USE master;
CREATE LOGIN HOST_sqldb2_login WITH PASSWORD = 'Pa$$w0rd';
GO

--创建一个用于给这个登录名
CREATE USER HOST_sqldb2_user FOR LOGIN HOST_sqldb2_login;
GO
--让该帐号使用证书授权
CREATE CERTIFICATE HOST_sqldb2_cert
   AUTHORIZATION HOST_sqldb2_user
   FROM FILE = 'D:\ShareFolders\HOST_sqldb2_cert.cer'
GO
--授予这个新账号连接端点的权限
GRANT CONNECT ON ENDPOINT::Endpoint_Mirroring TO HOST_sqldb2_login;
GO
/*
--删除账号
DROP LOGIN HOST_B_user
*/




--分别在sqldb1和sqldb2中执行下面语句，为见证服务器创建连接端点的权限：

USE master;
CREATE LOGIN HOST_witness_login WITH PASSWORD = 'Pa$$w0rd';
GO
--创建一个用于给这个登录名
CREATE USER HOST_witness_user FOR LOGIN HOST_witness_login;
GO
--让该帐号使用证书授权
CREATE CERTIFICATE HOST_witness_cert
   AUTHORIZATION HOST_witness_user
   FROM FILE = 'D:\ShareFolders\HOST_witness_cert.cer'
GO
--授予这个新账号连接端点的权限
GRANT CONNECT ON ENDPOINT::DatabaseMirroring TO HOST_witness_login;
GO



--然后在主体服务器上执行下面语句，加入见证服务器：

ALTER DATABASE mirrordb  SET WITNESS = 'TCP://witness:5022'
ALTER DATABASE Demodbmirr  SET WITNESS = 'TCP://witness:5022'


--分别在sqldb1和sqldb2中执行下面语句，为见证服务器创建连接端点的权限：

USE master;
CREATE LOGIN HOST_witness_login WITH PASSWORD = 'Pa$$w0rd';
GO
--创建一个用于给这个登录名
CREATE USER HOST_witness_user FOR LOGIN HOST_witness_login;
GO
--让该帐号使用证书授权
CREATE CERTIFICATE HOST_witness_cert
   AUTHORIZATION HOST_witness_user
   FROM FILE = 'D:\ShareFolders\HOST_witness_cert.cer'
GO
--授予这个新账号连接端点的权限
GRANT CONNECT ON ENDPOINT::DatabaseMirroring TO HOST_witness_login;
GO

至此配置完成。

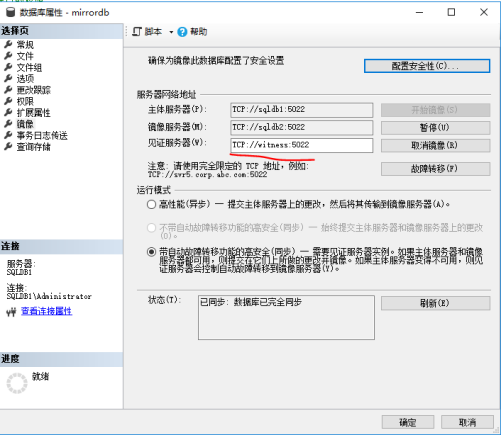

查看镜像库状态，可以看到见证服务器已经配置，连接模式是带自动故障转移的高安全模式。

6.自动故障切换测试-主备切换

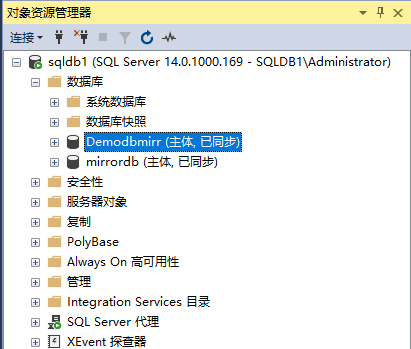

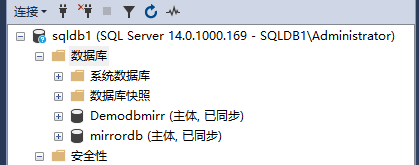

切换前sqldb1,sqldb2的状态

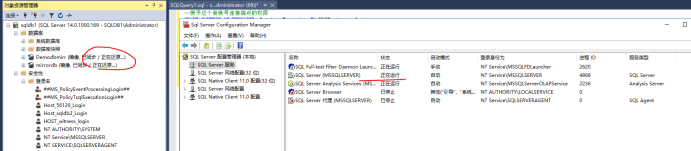

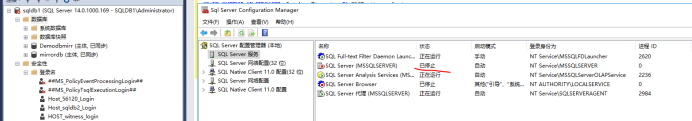

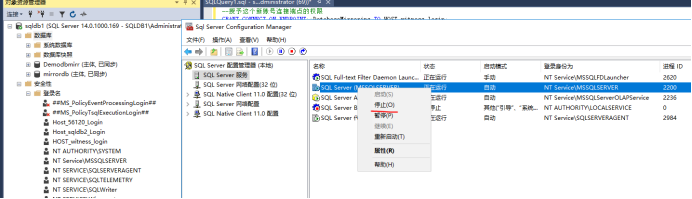

停止sqldb1的服务

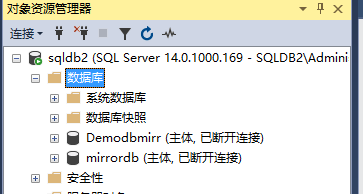

再次查看sqldb2的状态，已经自动切换为主体，但是由于sqldb1服务是关闭的，所以显示断开连接。

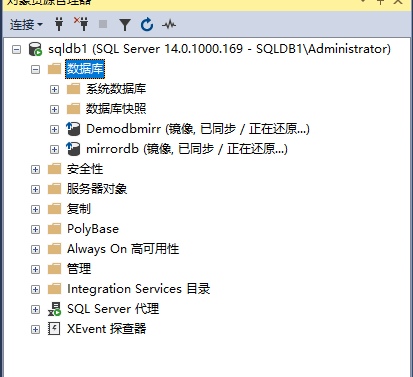

启动sqldb1的服务，并刷新sqldb1,sqldb2的状态。Sqldb1已经自动转为从库。

Sqldb2已经连接。主从同步恢复正常。
