这套架构是电力设备 "强实时控制 + 复杂业务管理" 的主流方案：RK3568/RK3576（主核 AMP：Linux+RT‑Thread）+ FPGA（硬实时 I/O 与协议加速），既满足继电保护 / 测控的微秒级实时性，又具备 Linux 的网络、人机与生态能力。下面从硬件选型、AMP 架构、实时性保障、FPGA 协同、落地要点五方面说明。
一、硬件选型：RK3568 vs RK3576 + FPGA
- RK3568（均衡性价比，主流首选）
架构：4×Cortex‑A55 @2.0GHz，Mali‑G52 GPU，NPU 0.8TOPS
实时扩展：AMP 非对称多处理，支持3 核 Linux + 1 核 RT‑Thread（CPU3 硬实时）
接口：双千兆网、PCIe 2.1、SATA、多 UART/I2C/SPI，适配电力规约与采集
功耗：3--8W，工业级温度‑40℃~85℃
- RK3576（高性能，复杂电力场景）
架构：4×A72@2.2GHz + 4×A53@1.8GHz，NPU 6TOPS
实时性：AMP 隔离更彻底，单跑 RT‑Thread 时中断响应 < 3μs，负载抖动 < 0.5μs
优势：多网口、高算力，适合电力网关、储能 EMS、动环监控
- FPGA（硬实时兜底，I/O 与协议加速）
选型：Xilinx Artix‑7/Zynq、国产紫光同创 / 安路，成本与实时性平衡
核心作用：
硬实时 I/O：采样、脉冲、继电出口，延迟 < 1μs，抖动 < 50ns
协议加速：IEC61850、Modbus、DNP3 硬件化，降低主核负载
数据预处理：滤波、同步、FFT，减轻 CPU 压力
接口扩展：多串口、CAN、LVDS，适配电力多设备接入
二、软件架构：AMP 混合部署（Linux+RT‑Thread）
采用非对称多处理 AMP，核心物理隔离、资源分区、核间高速通信。
- 核心分工（RK3568 典型）
CPU0--2：Linux（SMP）
业务：TCP/IP、IEC61850 MMS、Web/Qt HMI、数据库、日志、OTA
优势：生态成熟、驱动全、开发工具多
CPU3：RT‑Thread（硬实时）
业务：采样控制、继电保护、定时任务、中断处理、FPGA 交互
优势：中断响应 < 3μs，1ms 周期抖动 < 0.4μs，无 Linux 调度干扰
- 核间通信（IPC）
共享内存：OpenAMP/RPMsg，μs 级数据交互，支持消息 / 数据流
中断通知：核间中断（ICI），快速唤醒实时核
数据流转：FPGA→RT‑Thread（原始采样）→Linux（处理 / 展示）；Linux→RT‑Thread→FPGA（控制指令）
三、强实时性保障：三级隔离 + 硬实时兜底
- 核心级隔离（AMP）
RT‑Thread 独占 CPU3，无上下文切换、无抢占、无 Linux 干扰
资源分区：CPU3 独享定时器、中断控制器、内存，Linux 无法访问
- 系统级优化（RT‑Thread）
调度：优先级抢占 + 时间片轮转，最高优先级任务零抖动
中断：关闭 Linux 所有实时核中断，RT‑Thread 中断直接响应，无延迟
任务：关键任务设为最高优先级，禁止低优先级抢占
- 硬件级兜底（FPGA）
关键 I/O（如跳闸出口）FPGA 直控，不经过 CPU，响应 < 1μs
协议栈硬件化：IEC61850‑9‑2 采样、GOOSE 跳闸FPGA 处理，主核仅做配置
- 实测指标（电力场景）
RT‑Thread 中断响应：<3μs
1ms 周期任务抖动：<0.4μs
FPGA I/O 延迟：<1μs
端到端（采样→处理→控制）：<5μs，满足电力 Ⅰ 区控制要求
四、FPGA 与主核协同架构
- 数据流向
上行：互感器→ADC→FPGA（同步 / 滤波）→RT‑Thread（保护逻辑）→Linux（后台 / 展示）
下行：Linux（人机 / 调度）→RT‑Thread（实时校验）→FPGA（出口 / 执行）
- 接口与协议
硬件接口：PCIe（高速数据）、SPI（控制）、GPIO（中断 / 状态）
协议分层：
FPGA：物理层、链路层、IEC61850‑9‑2/GOOSE 硬件帧处理
RT‑Thread：应用层实时逻辑、保护算法、定时控制
Linux：MMS、Modbus、TCP/IP、HMI、数据库
五、电力设备落地要点
- 典型应用场景
继电保护装置：RT‑Thread+FPGA 实现μs 级故障响应

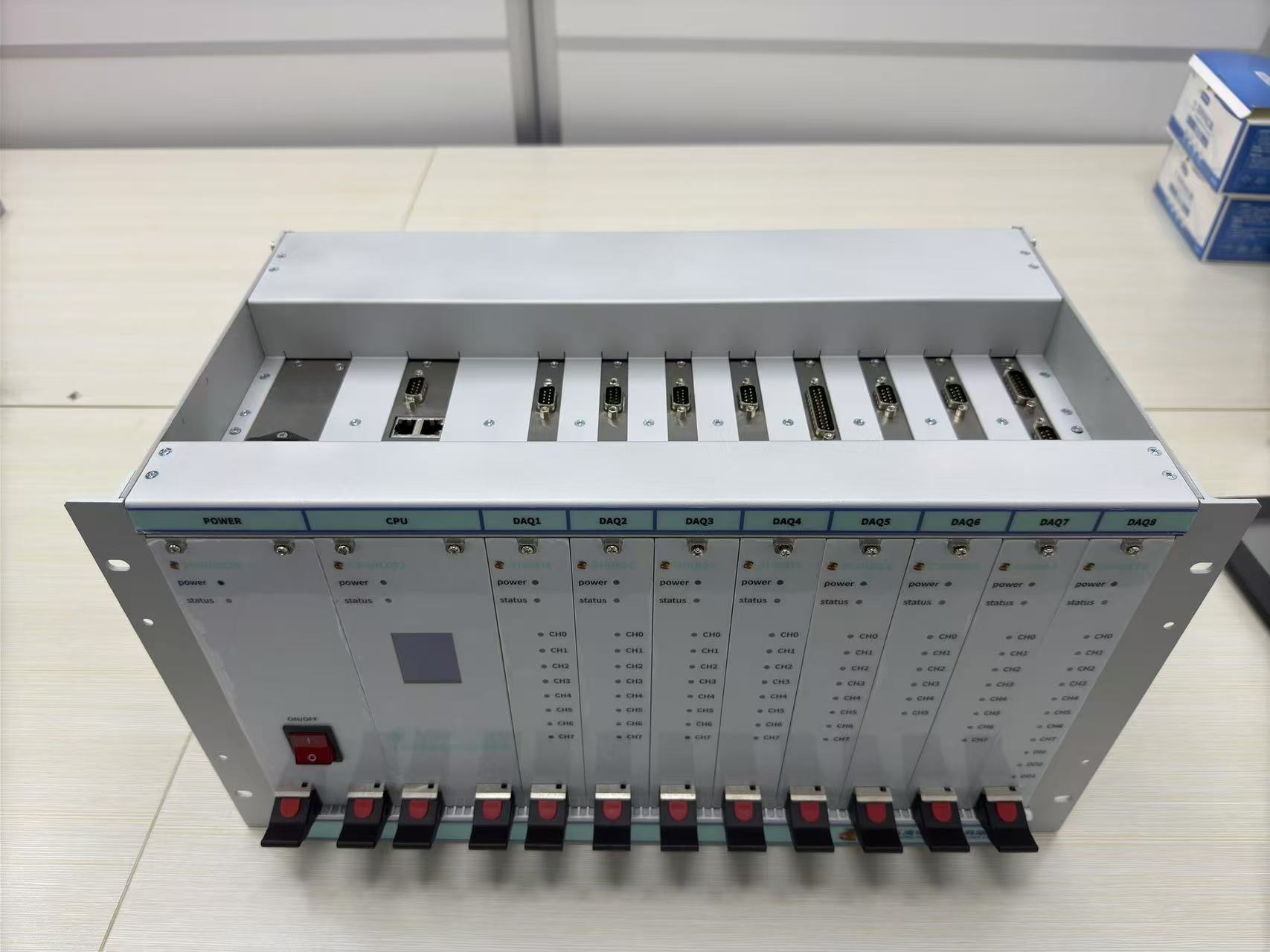

电力测控终端：Linux（规约 / 显示）+RT‑Thread（采样 / 控制）

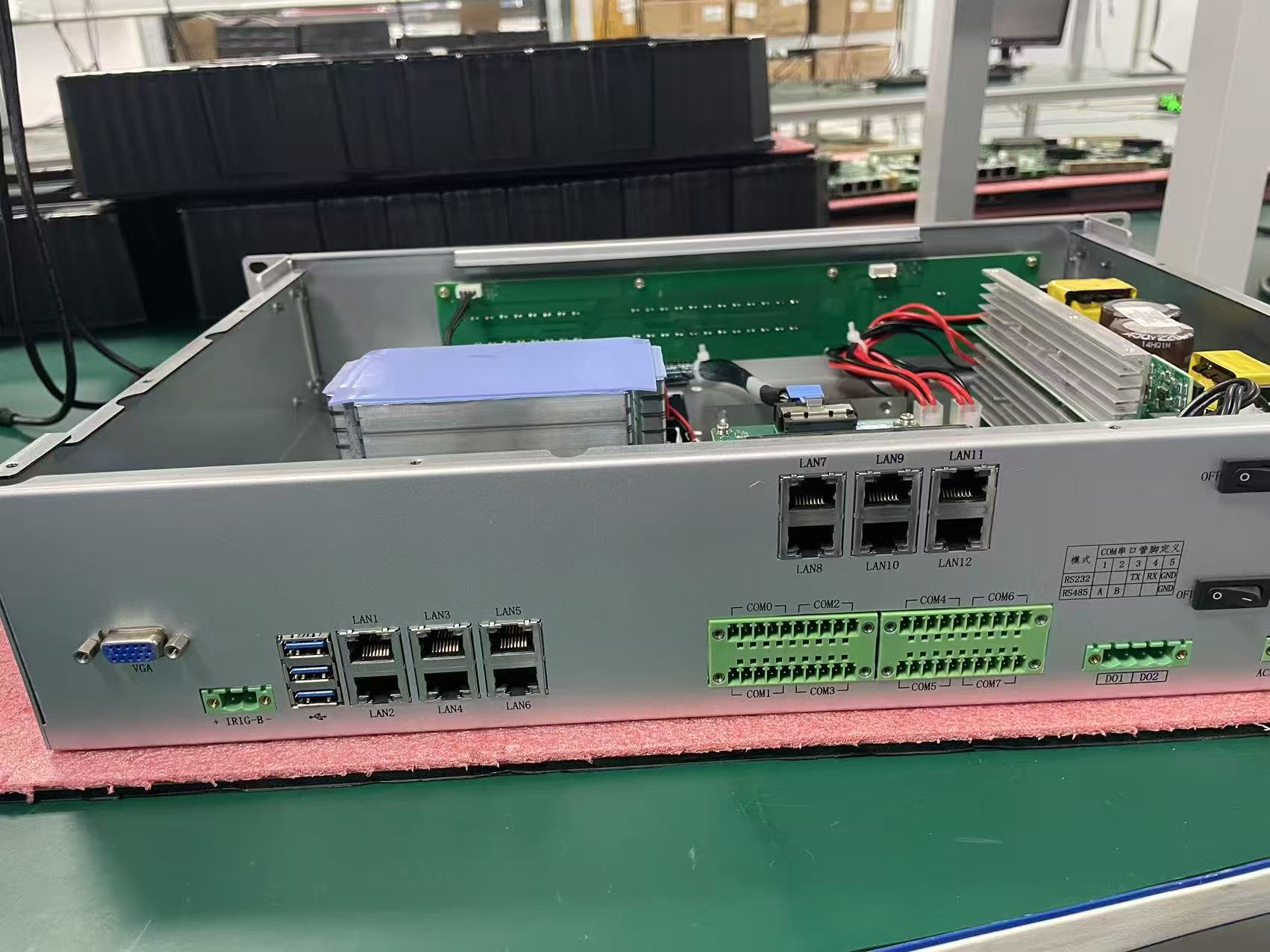

智能网关：RK3576+FPGA，多协议转换 + 边缘计算
储能 PCS/BMS：实时控制 + 能量管理双系统
- 关键注意事项
硬件：电源冗余、EMC 防护、宽温设计，符合 GB/T 17626
软件：
AMP 配置：严格隔离 CPU3 资源，禁止 Linux 抢占
RT‑Thread：关闭不必要组件，优化中断与调度
Linux：内核配置 PREEMPT‑RT 补丁，降低非实时干扰
验证：实时性测试（中断延迟、任务抖动）、稳定性测试（72 小时满载）、故障注入测试
六、总结
RK3568/RK3576+FPGA+Linux+RT‑Thread AMP是电力设备强实时场景的最优解：
✅ 硬实时：RT‑Thread 独占核 + FPGA 兜底，μs 级响应
✅ 全功能：Linux 提供网络、人机、生态，覆盖复杂业务
✅ 高可靠：物理隔离 + 硬件冗余，满足电力安全规范
✅ 易开发：AMP 工具链成熟，RT‑Thread 开源，Linux 生态丰富
