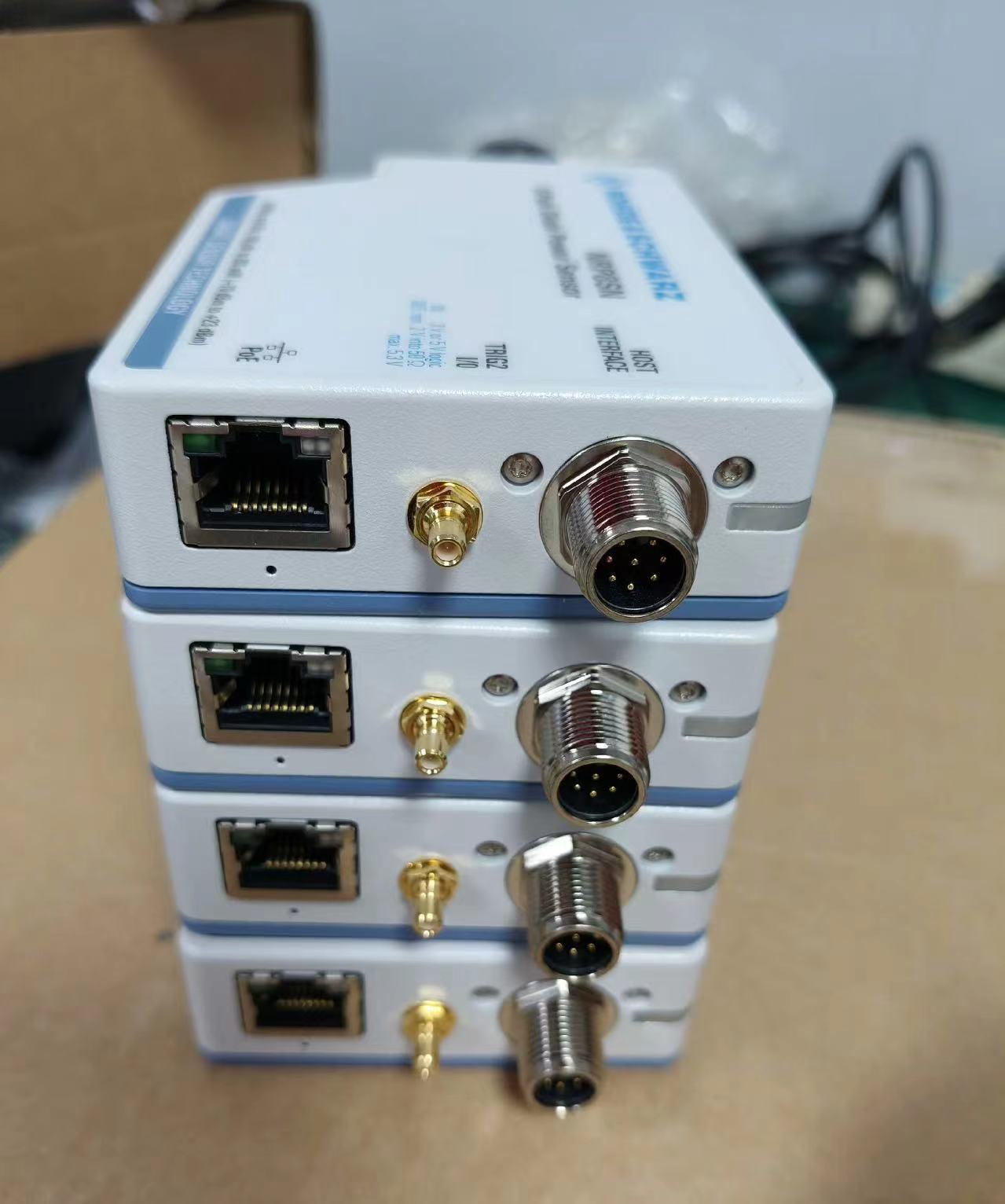

罗德与施瓦茨NRP 40T功率传感器

罗德与施瓦茨NRP 40T功率传感器

罗德与施瓦茨NRP 40T是一款高精度功率传感器,专为射频和微波功率测量设计。其频率范围覆盖50 MHz至40 GHz,适用于复杂调制信号的测量,如5G、雷达和卫星通信系统。

主要技术参数

  • 频率范围:50 MHz至40 GHz
  • 功率范围:-35 dBm至+20 dBm
  • 动态范围:>55 dB
  • 测量不确定度:低至±3.5%(典型值)
  • 接口:USB、LAN(LXI兼容)

核心功能特点

NRP 40T采用多路径架构技术,可同时测量连续波(CW)和复杂调制信号的平均功率。支持多种调制格式,包括QAM、OFDM和脉冲信号。

传感器内置自动零点和校准功能,确保长期稳定性。其热耦式传感器设计避免了二极管传感器的温度漂移问题,适合高精度实验室和生产环境。

典型应用场景

  • 5G NR基站和终端设备功率验证
  • 毫米波通信系统测试
  • 航空航天雷达系统功率监测
  • 卫星通信链路预算分析

配套软件支持

兼容R&S Power Viewer Plus软件,提供实时数据可视化、统计分析和报告生成功能。支持SCPI指令,可轻松集成到自动化测试系统中。

操作注意事项

避免输入功率超过+23 dBm以防止传感器损坏。在测量高功率信号时,建议使用外部衰减器。定期进行校准可确保测量精度符合厂家规格。
