多屋脊房型因屋顶坡面多、结构复杂，光伏设计需兼顾发电效率、安装安全与建筑适配性，核心思路是通过光伏设计软件绘制屋脊线与区域分割线，实现分区域组件铺设与电气设计，破解复杂屋顶的设计难题，兼顾实用性与经济性。
一、核心前提：精准绘制屋脊线与区域分割线
多屋脊房型的核心设计难点的是坡面碎片化、阴影干扰多，若直接整体铺设组件，易出现遮挡、安装错位、电气损耗过大等问题。因此，借助光伏设计软件精准绘制屋脊线与区域分割线，是设计的第一步，也是关键环节。
绘制屋脊线时，需先通过软件导入房屋建筑图纸，或利用软件卫星测绘功能获取屋顶精准数据，精准捕捉每一条屋脊的位置、高度与走向，标注出屋脊交点、坡面边界等关键节点，确保屋脊线与实际建筑完全吻合。绘制完成后，依据屋脊走向、坡面倾角、朝向差异，绘制区域分割线，将复杂屋顶划分为多个独立的、适配组件铺设的单元区域，每个区域需保证坡面平整、无明显遮挡，为后续分区域设计奠定基础。
二、分区域组件铺设：最大化利用光照资源

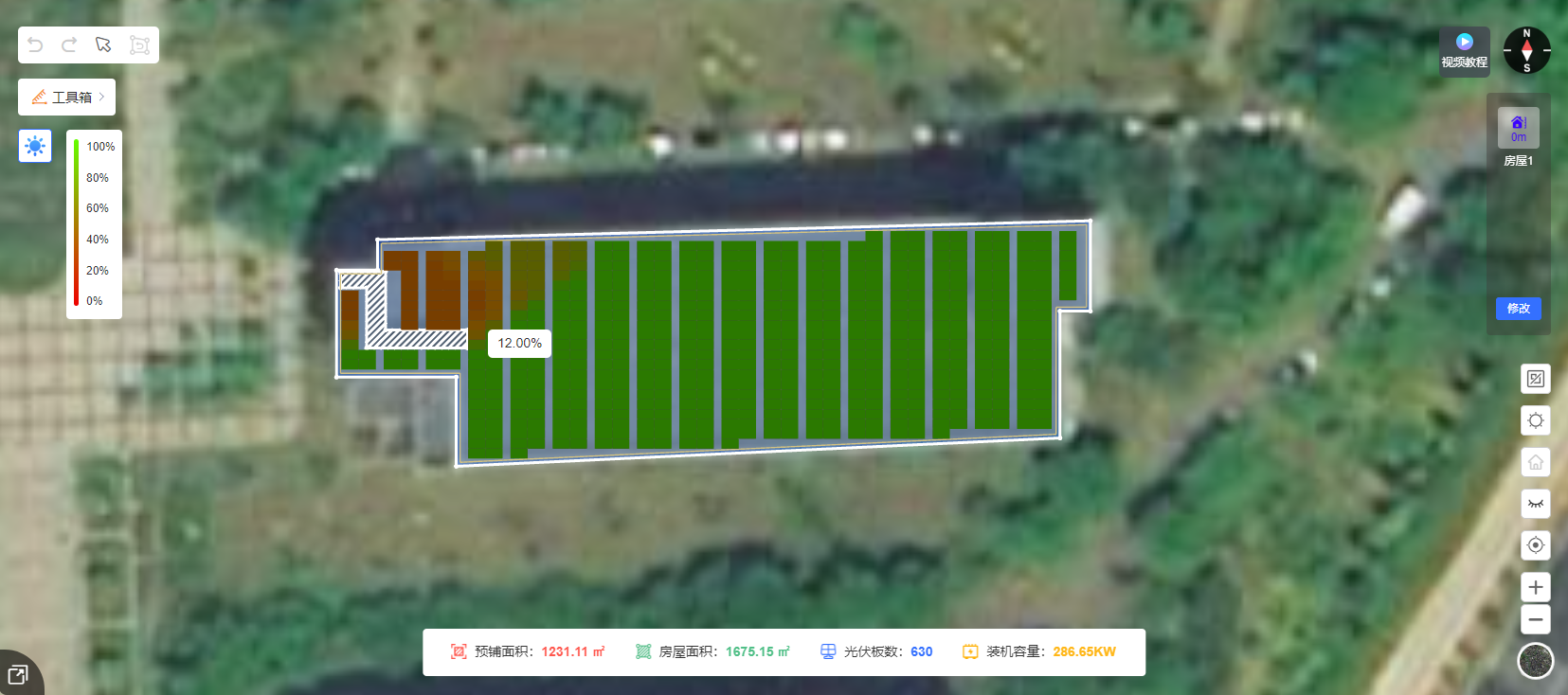

分区域组件铺设是提升发电效率的核心。划分区域后，需结合各区域的朝向、倾角、光照条件，通过软件模拟不同时段的光照情况，避开烟囱、天窗等障碍物及阴影区域，确定各区域的组件型号、铺设密度与安装方式。同一区域内选用规格、品牌一致的组件，确保电气性能匹配；不同朝向的区域合理调整组件倾角，南坡优先铺设高效组件，最大化利用光照资源，北坡可根据光照条件适当减少组件铺设量，避免资源浪费。同时，软件可生成网格划分结果，依据网格线精准排布组件，扣除障碍物及阴影区域，实现组件规整铺设。
三、分区域电气设计：保障安全与低损耗
分区域电气设计需遵循"分区独立、就近汇流"原则，降低线路损耗。每个铺设区域单独配置汇流箱，组件串并联连接后接入对应汇流箱，避免不同区域的线路交叉干扰；汇流箱输出端汇总至逆变器，逆变器位置优先选择靠近负荷中心或并网点，缩短电缆长度，将线路损耗控制在合理范围。同时，结合软件的电气模拟功能，校验线路载流量、耐压等级，设置完善的防雷接地装置，确保电气系统安全稳定，符合相关设计规范。
