WPF上位机硬件通讯之Modbus 服务器
520快乐！
Let me share my code with you

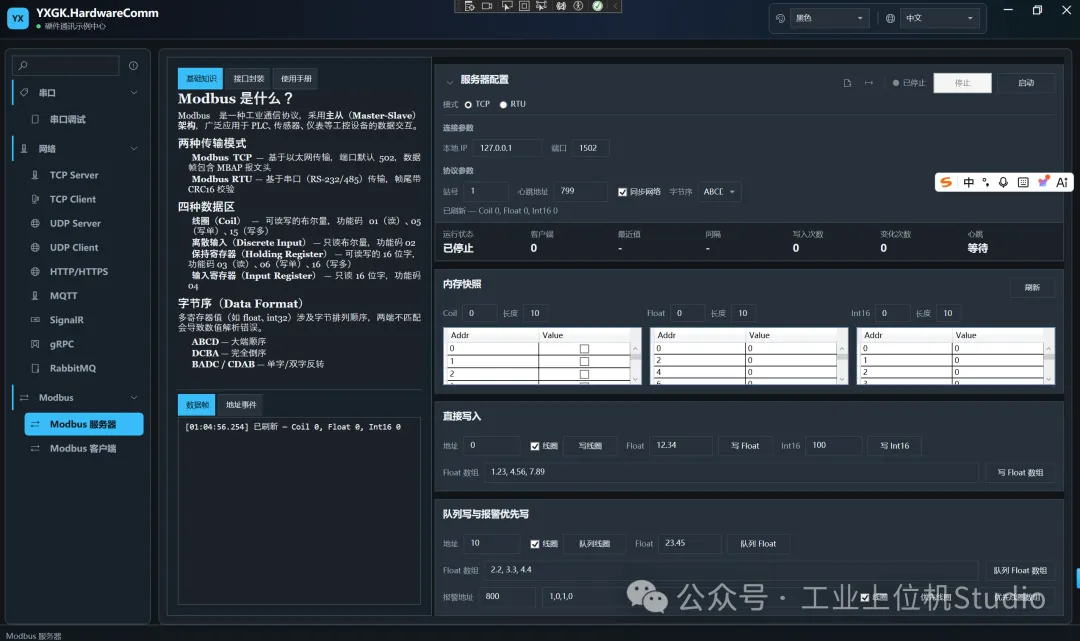

主界面

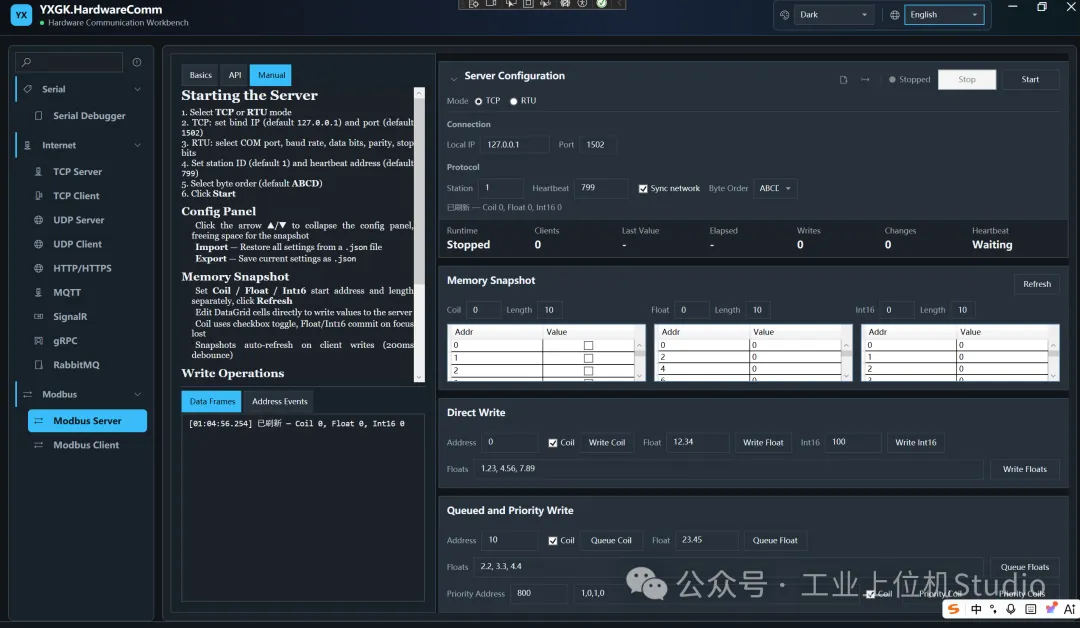

英文主界面

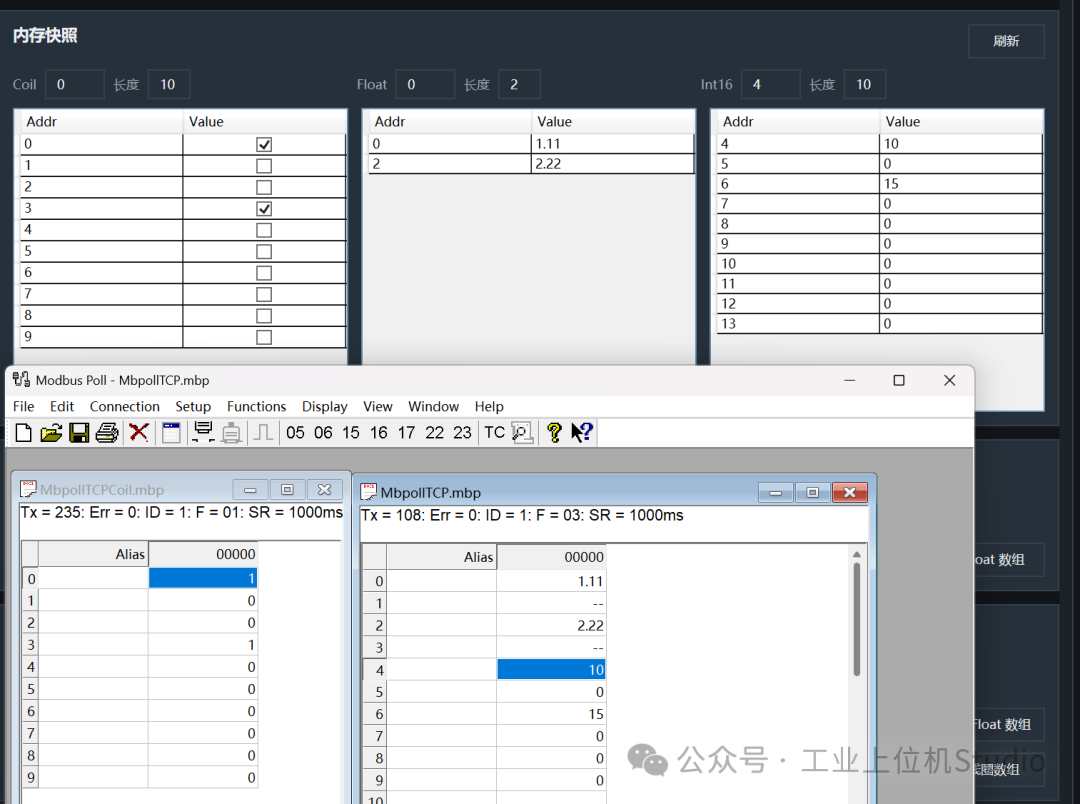

Modbus服务器联合ModbusPoll调试实战
马思克的第一性原理之背诵知识点
适用：PLC / 仪表 / 变频器 / 上位机开发 / 现场调试
包含：功能码、地址分区、数据类型、字符串、大小端、异常码、通讯原理、踩坑大全
一、Modbus 核心功能码（FC1~FC7 + 常用扩展）
一、Modbus 核心功能码（FC1~FC7 + 常用扩展）
1. 基础七大功能码（必背）
| 功能码 | 名称 | 读写 | 对应区域 | 场景 |
|---|---|---|---|---|
| FC01 | 读线圈 | 读 | 0xxxx | 读取开关输出状态、继电器状态 |
| FC02 | 读离散输入 | 读 | 1xxxx | 读取外部传感器开关输入 |
| FC03 | 读保持寄存器 | 读 | 4xxxx | 最常用读参数、温度、压力、频率 |
| FC04 | 读输入寄存器 | 读 | 3xxxx | 只读实时采集数据 |
| FC05 | 写单个线圈 | 写 | 0xxxx | 单点启停、开关控制 |
| FC06 | 写单个寄存器 | 写 | 4xxxx | 调试最常用写参数、阈值、设定值 |
| FC07 | 读异常状态 | 读 | 设备状态 | 极少用，简易故障诊断 |
2. 工程高频扩展功能码
-
FC08：通讯诊断、线路测试
-
FC15：批量写线圈
-
FC16：批量写保持寄存器（项目刚需）
-
FC17：读取从站设备信息
二、Modbus 四大地址分区（核心中的核心）
-
0区 线圈 00001~09999：位数据、可读写、开关量，FC01/05/15
-
1区 离散输入 10001~19999：位数据、只读、外部输入，FC02
-
3区 输入寄存器 30001~39999：字数据、只读、仪表采集值，FC04
-
4区 保持寄存器 40001~49999：字数据、可读写、设备参数，FC03/06/16
备注：程序内偏移地址通常从0开始 ，图纸地址从1开始，调试最容易踩坑。
三、Modbus 完整数据类型（含字符串）
基础规则：1寄存器 = 16位 = 2字节
| 数据类型 | 占用寄存器 | 取值范围 | 用途 |
|---|---|---|---|
| Bool 位 | 1bit | 0 / 1 | 开关、报警、状态 |
| UInt16 | 1 | 0 ~ 65535 | 频率、转速、电压整数 |
| Int16 | 1 | -32768 ~ 32767 | 温差、偏移量、正负值 |
| UInt32 | 2 | 0 ~ 4294967295 | 累计电量、累计流量 |
| Int32 | 2 | -2147483648 ~ 2147483647 | 大额正负计量值 |
| Float 单精度浮点 | 2 | ±3.4E38 | 温度、压力、液位、模拟量 |
| Double 双精度 | 4 | 极大 | 高精度设备（极少用） |
| BCD码 | 1 | 0~9999 | 时间、日期、设备编号 |
| ASCII 字符串 | 按需 | 可见字符 | 设备名、序列号、地址 |
字符串存储规则（重点）
-
1寄存器 = 2个ASCII字符
-
高字节在前、低字节在后
-
末尾 0x00 为空终止符，读取后需截断
-
字符数奇数时，最后寄存器低位补0
四、Modbus 四大大小端字节序（ABCD 完整版）
假设有32位数据原始4字节顺序：A(最高) B C D(最低)
| 排序格式 | 字节顺序 | 名称 | 说明 | 场景 |
|---|---|---|---|---|
| 标准大端 | AB CD | 字大端+字节大端 | 协议默认，无需转换 | 绝大多数标准PLC/仪表 |
| 字反转 | CD AB | 字序反转 | 两个寄存器整体颠倒 | 大量国产非标设备 |
| 字节反转 | BA DC | 字节序反转 | 单个寄存器内部倒序 | 上位机乱码高发 |
| 全小端 | DC BA | 全反转 | 字+字节全部颠倒 | 部分单片机设备 |
口诀：先试ABCD，数据不对立刻换CDAB（90%情况解决）
五、数据缩放换算（工程固定公式）
-
温度、湿度：原值 ÷ 10
-
电压、电流：原值 ÷100
-
百分比：原值 ÷ 10
-
累计量：原值 × 倍率
六、通讯参数硬性规则
1. 设备类型
固定：一主多从，一个主站轮询多个从站
从站地址：1~247，0为广播地址
1.1 设备组合
Modbus+网络=ModbusTCP
Modbus+串口=ModbusRtu
2. RTU串口参数（必须全部一致）
- 波特率：9600 / 19200 / 38400 / 115200。。。
- 数据位：8
- 停止位：1 / 2
- 校验位：无校验、奇校验、偶校验
2.1TCP参数
IP/端口号
3. 读写数量限制（高频报错点）
-
单次读线圈最大：2000点
-
单次读寄存器最大：125个
-
超出必须分包轮询
七、异常码排查大全（调试神器）
-
01：非法功能码（设备不支持该指令）
-
02：非法地址（寄存器地址不存在）
-
03：非法数据值（参数超出设备范围）
-
04：从站设备故障（设备内部报错）
-
05：应答确认
-
06：从站忙（重试即可）
八、RTU / TCP 报文核心区别
-
Modbus-RTU ：从站ID + 功能码 + 数据 + CRC16校验
-
Modbus-TCP ：事务头 + 长度 + 从站ID + 功能码 + 数据（无CRC）
九、现场90%故障速查
-
不通讯：AB线接反、波特率/校验位不一致、从站地址错
-
数据乱码：大小端顺序不对
-
只能读不能写：寄存器只读、设备锁定、权限未开
-
偶尔丢包：485无终端电阻、线路干扰、波特率过高
-
浮点数值离谱：高低字颠倒
十、极简工程口诀
- 读数值用03，写参数用06
- 采传感器用04，控开关用01/05
- 浮点不对先换CDAB
- 所有32位数据必须连续寄存器
- 串口看参数，网口看IP和端口
