概要&序論

Hello大家好，我是此方， 上一篇我们讲解了互斥量的概念和接口的使用，并补充了一些细节，但是互斥量是如何时间给临界区加锁的呢？本文开始讲解互斥量的底层原理，同时带大家封装一个互斥量。

一、理解互斥锁的前提：硬件上下文与线程私有数据

在探究互斥锁（Mutex）的底层实现机制之前，必须首先厘清 CPU 寄存器与线程上下文之间的关系。

1.1 CPU 寄存器与硬件上下文

在多线程或多进程环境中，CPU 内部的寄存器硬件只有一套 。然而，运行在系统中的线程却可以有成百上千个。

为了实现多线程并发执行，操作系统在进行线程/进程切换时，会将当前线程在 CPU 寄存器中的数据保存到该线程独立的上下文结构中；当该线程再次被调度时，再将这些数据恢复到寄存器中。因此：

CPU 寄存器硬件只有一套，由所有线程共享使用。
**CPU 寄存器内的数值（硬件上下文）**属于当前正在执行的线程私有。

1.2 交换（Swap/Exchange）语义的本质

所谓的"锁"，本质上是内存中一个表示状态的变量（假设为 1，代表锁可用）。

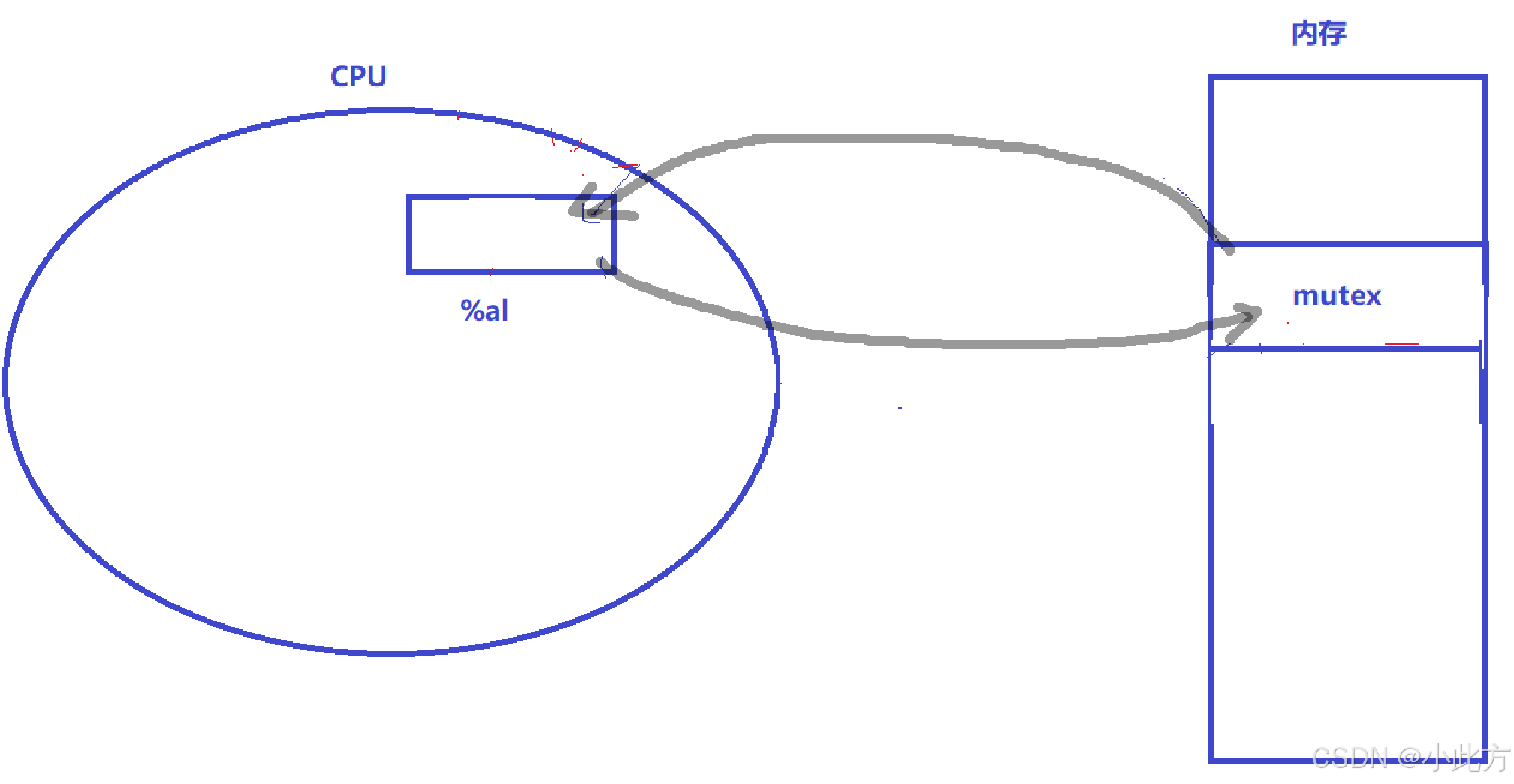

当使用 swap 或 exchange 指令将内存中的变量值交换到 CPU 寄存器中时，其本质是：将该共享变量的内容，转移到了当前执行流的硬件上下文中。

核心关键点 ：

交换（Exchange）不是拷贝（Copy）。由于整个系统中数值 1 只有一份，通过硬件级别的原子的交换操作，数值 1 只可能存在于某一个线程的私有寄存器上下文中。谁成功将 1 交换到了自己的寄存器中，谁就持有锁。

二、基于硬件指令的锁实现原理

为了保证互斥，体系结构通常提供汇编级别的交换指令（如 x86 的 xchgb 或 swap）。由于该指令在执行时是原子性的（只包含一条硬件指令），它保证了内存与寄存器数据交换过程不可被打断。

assembly 复制代码

lock:
    movb $0, %al          ; 给当前线程的 al 寄存器清零
    xchgb %al, mutex      ; 原子交换 al 寄存器与内存中 mutex 的值
    if (al 寄存器的内容 > 0) {
        return 0;         ; 申请锁成功，进入临界区
    } else {
        挂起等待 / 自旋;   ; 申请锁失败
        goto lock;
    }

unlock:
    movb $1, mutex        ; 将内存中的 mutex 重新置为 1
    唤醒等待 Mutex 的线程;
    return 0;

2.1 申请锁（Lock）的完整流程

2.1.1 步骤一：初始化线程上下文

线程在尝试加锁时，首先执行 movb $0, %al。这一步作用是清理线程自身的硬件上下文，将自己 CPU 寄存器 %al 中的值清零。

2.1.2 步骤二：原子交换数据（抢锁的核心）

随后执行 xchgb %al, mutex，将线程私有寄存器 %al（值为 0）与公共内存中的 mutex（初始值为 1）进行原子交换。

线程 A 优先执行 ：若内存中的 mutex 为 1，交换后，线程 A 的寄存器 %al 变为 1，而内存中的 mutex 变为 0。
线程 A 独占锁 ：此时数值 1 正式进入线程 A 的硬件上下文。即便此时发生线程切换，线程 A 也会带着 %al = 1 的上下文离开 CPU。

2.1.3 步骤三：判断与决策

接下来判断 %al 中的值：

加锁成功 ：如果 %al > 0（即成功拿到了 1），线程直接返回 0，进入临界区执行代码。
加锁失败 ：如果后续的线程 B 试图加锁，它执行 xchgb 时，内存中的 mutex 已经被线程 A 改为了 0。因此线程 B 交换得到的 %al 为 0。由于 %al 不大于 0，线程 B 申请锁失败。

2.1.4 挂起等待与自旋

申请锁失败的线程会被挂起等待（阻塞）或通过 goto lock 循环反复尝试申请（自旋），直到锁被释放。

2.2 释放锁（Unlock）的流程

当持锁线程离开临界区时，执行释放锁操作：

恢复共享状态 ：执行 movb $1, mutex，将内存中 mutex 的值重新置为 1。
唤醒等待流：唤醒阻塞在此锁上的其他线程。
完成解锁：返回 0，其他线程重新获得竞争锁的机会。

三、并发场景下的推演分析

借助硬件上下文和交换指令，可以有效保证多线程并发时的互斥性。

3.1 竞争锁时的线程切换推演

假设线程 A 在执行 xchgb 指令完成交换后（此时线程 A 的 %al = 1，内存 mutex = 0），突然被系统剥夺 CPU 执行权，发生线程切换：

上下文保存 ：线程 A 被切走，CPU 将 %al = 1 的状态保存到线程 A 的私有上下文数据中。
线程 B 尝试抢锁 ：线程 B 被调度执行，其寄存器 %al 初始化为 0，与内存 mutex（此时为 0）进行交换。交换后线程 B 的 %al 依然是 0，竞争失败，进入挂起或等待状态。
线程 A 恢复执行 ：线程 A 再次被调度，系统恢复其硬件上下文（%al = 1）。线程 A 继续执行条件判断 if (al > 0)，判断成立，成功进入临界区。

整个过程中，由于物理内存中代表锁的 1 始终被独占在某个线程的寄存器上下文中，任何其他线程都无法在未解锁前获取到 1，从而严格保证了临界区同时只有一个线程在执行。

四、封装互斥锁完整源码

cpp 复制代码

#pragma once
#include <iostream>
#include <pthread.h>
#include <string>
#include <cstdio>
#include <cstring>
#include <functional>
#include <vector>
#include <unistd.h>
namespace MyMutex{
    class Mutex
    {
    public:
        Mutex()
        {
            pthread_mutex_init(&_lock,nullptr);
        }
        void Lock()
        {
            pthread_mutex_lock(&_lock);
        }
        void Unlock()
        {
            pthread_mutex_unlock(&_lock);
        }
        ~Mutex()
        {
            pthread_mutex_destroy(&_lock);
        }
    private:
        pthread_mutex_t _lock ;
    };
    class Mutexgrand
    {
    public:
        Mutexgrand(Mutex& mutex)
            :_mutex(mutex)
        {
            _mutex.Lock();
        }
        ~Mutexgrand()
        {
            _mutex.Unlock();

        }
    private:
        Mutex& _mutex;
    };
}

cpp 复制代码

#include "MyMutex.hpp"
int ticket = 10000;
MyMutex::Mutex mutex;
void *BuyTicket(void *args)
{
    std::string *name = (std::string *)args;
    std::cout << "I am The Child Thread[" << *name << "]"
              << "My ThreadId is" << pthread_self() << std::endl;
    while (true)
    {
        {
            MyMutex::Mutexgrand mutexgrand(mutex);
            if (ticket > 0)
            {
                usleep(1);
                ticket--;
                std::cout << "进程[" << *name << "]抢到一张票" << "ticket=" << ticket << std::endl;
                continue;
            }
            if(ticket<=0)
            {
                break;
            }
        }
    }
    return nullptr;
}
int main()
{
    std::vector<pthread_t> ptd;
    for (int i = 0; i < 5; i++)
    {
        pthread_t tid = 0;
        std::string *name = new std::string("Thread" + std::to_string(i));
        pthread_create(&tid, NULL, BuyTicket, name);
        ptd.push_back(tid);
    }
    for (int i = 0; i < 5; i++)
    {
        pthread_join(ptd[i], nullptr);
    }
}
