Arduino IDE环境搭建与点亮ESP32 D1板载LED

手把手教你从零开始配置开发环境，并运行第一个ESP32程序

引言

ESP32 D1 R32 是一款极具性价比的开发板，它兼容Arduino UNO的引脚布局，同时搭载了强大的ESP32芯片（双核240MHz、Wi-Fi+蓝牙）。很多创客用它来制作智能家居、机器人、物联网项目。然而，对初学者来说，从零搭建开发环境并成功上传第一个程序往往会遇到不少坑。

本文将用最详细、最易懂的方式，带你完成以下任务：

在Windows系统上安装Arduino IDE
为Arduino IDE添加ESP32开发板支持
安装D1 R32的USB转串口驱动（CH340）
编写并上传一个"点亮板载LED"的程序
常见问题排查

相信读完本文，你就能让板子上的LED闪烁起来，为后续更复杂的项目打下坚实基础。

一、准备工作

你需要准备：

ESP32 D1 R32开发板一块
USB数据线一条（必须支持数据传输，很多充电线不行）
一台运行Windows 10/11的电脑

二、安装Arduino IDE

1. 下载安装包

打开浏览器，访问Arduino官网：

选择 Windows Win 10 and newer, 64 bits 版本，点击下载。推荐下载 .exe 安装程序（例如 arduino-ide_2.x.x_Windows_64bit.exe）。

2. 安装

双击下载的安装包，一路点击 I Agree → Next → Install。建议使用默认安装路径（C:\Program Files\Arduino IDE），避免中文字符。

安装完成后，桌面会出现Arduino IDE的快捷方式。

三、为Arduino IDE添加ESP32开发板支持

Arduino IDE默认只支持Arduino自家的板子（Uno、Nano等）。要支持ESP32，需要手动安装"开发板支持包"。

1. 打开开发板管理器

启动Arduino IDE
点击菜单栏 工具 → 开发板 → 开发板管理器

2. 添加ESP32的JSON索引地址

我们需要先告诉IDE去哪里找ESP32的板包。有两种方法：

方法一（推荐，一劳永逸）：

点击菜单 文件 → 首选项
在 附加开发板管理器网址 右侧点击图标，粘贴以下地址（任选一个）：
- 官方地址：https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
- 国内镜像（速度快）：https://dl.espressif.com/dl/package_esp32_index.json
点击确定

方法二（临时，仅本次安装） ：

在开发板管理器左上角的搜索框直接输入 esp32，然后点击右下角的 更多选项 → 添加 .json 链接，同样粘贴上述地址。

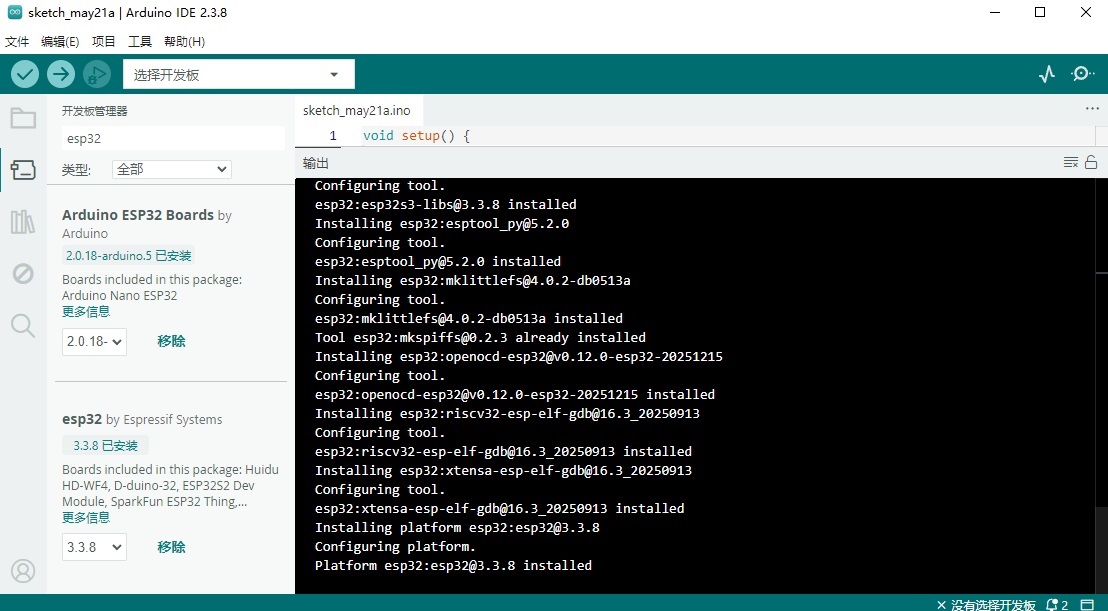

3. 安装esp32平台

在开发板管理器的搜索框中输入 esp32
找到 esp32 by Espressif Systems ，选择最新稳定版本（例如 3.3.8）
点击安装

安装过程可能需要数分钟，因为会下载工具链、编译器、库文件等。如果下载缓慢，可以更换镜像地址后重试。

4. 选择开发板

安装完成后，点击 工具 → 开发板 → ESP32 Arduino ，选择 ESP32 Dev Module。这是D1 R32最通用的板型选项。

四、安装CH340串口驱动

D1 R32使用的USB转串口芯片是 CH340。Windows不会自动安装其驱动，需要手动安装。

1. 下载驱动

搜索"CH340驱动下载"，或直接访问WCH官网：http://www.wch.cn/download/CH341SER_EXE.html

2. 安装驱动

下载 CH341SER.EXE，双击运行，点击安装。几秒钟后提示"驱动安装成功"。

3. 连接开发板并检查端口

用USB线连接电脑和D1 R32
右键点击 此电脑 → 管理 → 设备管理器
展开 端口 (COM和LPT)
你应该能看到类似 USB-SERIAL CH340 (COM3) 的条目，记下COM编号（如COM3）

如果没有出现，请更换USB线或换一个USB接口。

五、编写并上传第一个程序：点亮板载LED

D1 R32的板载LED连接在 GPIO2 上，低电平点亮（或高电平，不同批次可能不同，但大部分是GPIO2高电平点亮）。

我们写一个经典的Blink程序。

1. 新建项目并编写代码

打开Arduino IDE，复制以下代码：

cpp 复制代码

// 定义LED引脚为GPIO2
#define LED_BUILTIN 2

void setup() {
  // 设置LED引脚为输出模式
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // 点亮LED
  delay(1000);                       // 等待1秒
  digitalWrite(LED_BUILTIN, LOW);    // 熄灭LED
  delay(1000);                       // 等待1秒
}

2. 选择端口

点击菜单 工具 → 端口，选择你之前在设备管理器中看到的COM口（例如COM3）

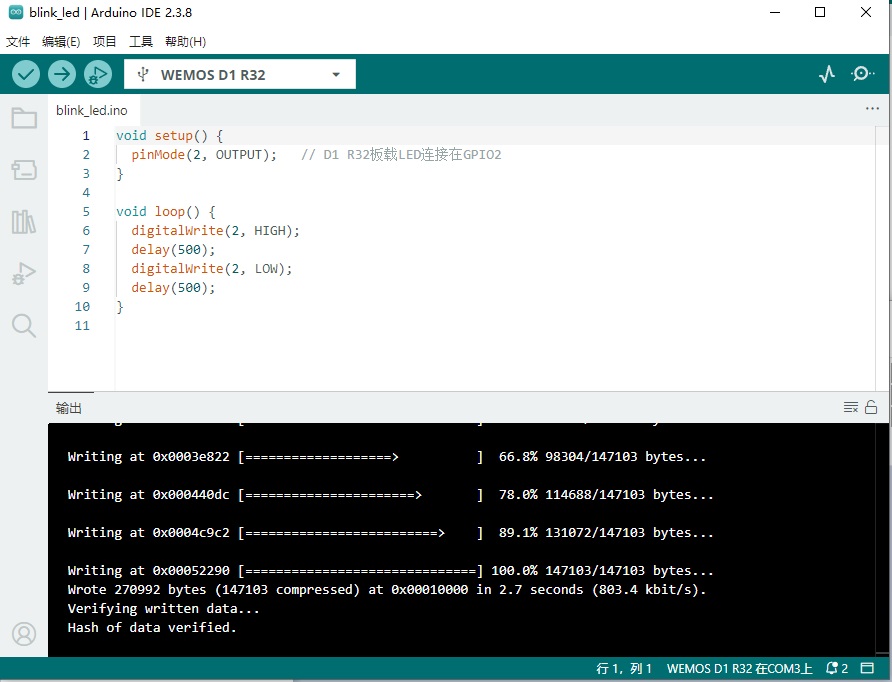

3. 编译并上传

点击工具栏上的 向右箭头 图标（上传）
IDE会先编译代码，然后尝试上传。当底部日志出现 Connecting... 时，按住D1 R32板子上的BOOT/FLASH按钮不放，直到上传进度条开始走动再松开按钮。
等待几秒钟，看到 Done uploading 字样，表示上传成功。

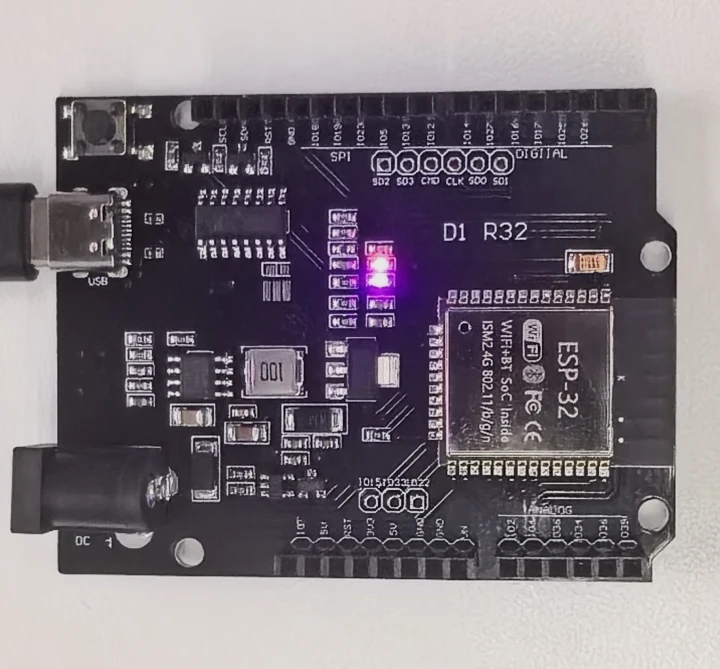

4. 观察效果

上传完成后，开发板会自动复位。你应该看到板上的LED开始以1秒间隔闪烁。如果LED不亮，可以尝试交换 HIGH/LOW，因为不同批次板子的电平逻辑可能相反。

六、常见问题与解决方法

1. 上传时一直显示 `Connecting...` 然后超时失败

原因：ESP32没有进入下载模式。
解决方法 ：
- 按住 BOOT 按钮不放，然后快速按一下 EN 按钮（或重新插拔USB），松开 BOOT。再重新上传。
- 或者在上传时，一直按住BOOT按钮 ，直到出现 Connecting... 并且进度条开始移动再松开。

2. 设备管理器中找不到COM口

原因：驱动未安装、USB线不合格、USB接口接触不良。
解决方法 ：
- 确认CH340驱动已成功安装。
- 换一根支持数据传输的USB线（很多手机充电线没有数据线）。
- 换一个电脑USB口，台式机建议插机箱背面。

3. 编译报错 `'LED_BUILTIN' was not declared`

原因：ESP32的Arduino库中没有预定义 LED_BUILTIN（不像Arduino Uno）。
解决方法 ：自己在代码开头用 #define LED_BUILTIN 2 定义即可，如上例所示。

4. LED一直亮着或不亮

原因：电平逻辑不对或引脚错误。
解决方法 ：
- 尝试将 HIGH 和 LOW 互换。
- 确认GPIO引脚号是正确的。D1 R32的板载LED通常是GPIO2，但也有个别版本是GPIO5或GPIO4，可以查阅卖家提供的原理图或逐个测试。

5. 上传成功但LED没反应

原因：可能开发板没有自动复位，或者程序烧录到了错误的分区。
解决方法 ：
- 按一下板上的 EN 按钮，手动复位。
- 检查 工具 → 开发板 是否确实选择了 ESP32 Dev Module，而不是其他型号。

七、下一步：探索更多可能

点亮LED之后，你已经迈出了ESP32开发的第一步。接下来可以尝试：

使用外部LED：将LED连接到其他GPIO，学习控制外部设备。
串口通信 ：使用 Serial.begin(115200) 和 Serial.println() 在串口监视器打印信息。
Wi-Fi联网：连接家里的Wi-Fi，实现物联网数据上传。
蓝牙控制：用手机APP通过BLE控制LED开关。

结语

本文详细介绍了在Windows系统下为ESP32 D1 R32搭建Arduino IDE开发环境，并成功运行了第一个点亮LED的程序。虽然过程中可能会遇到一些小坑，但只要按照步骤一步步操作，基本都能解决。希望这篇教程能帮助更多爱好者顺利入门ESP32开发。

老徐，2026/05/21 小满
