一、引言
定向传感器（定向探管、测斜探管）根据工作温度等级可分为常规定向传感器（温度上限125150℃）和高温定向传感器（温度上限175200℃及以上）两大类别。两类产品在技术实现路线、性能指标、成本结构以及应用场景等方面存在显著差异。本文将对高温定向传感器与常规定向传感器进行系统性的技术对比分析，为仪器选型工程师和技术采购人员提供科学的选型参考依据。
二、核心技术差异
2.1 工艺路线对比
常规定向传感器通常采用传统的PCB（印制电路板）组装工艺，电子元器件为工业级或扩展工业级产品。这种工艺成熟、成本较低，适用于150℃以下的工作温度环境。然而，当温度超过150℃时，PCB基材（通常为FR-4或高温无卤素材料）会发生热分解风险，焊点可靠性急剧下降，普通电子元器件的失效率显著增加。
高温定向传感器则采用MCM（Multi-Chip Module，多芯片模块）高温集成工艺。这一工艺的核心特征包括：采用高温陶瓷基板（氧化铝或氮化铝）替代有机PCB材料；使用高温焊料或glass焊料进行芯片贴装和互连；选用经过高温筛选的裸芯片级器件；采用金属或陶瓷外壳全密封封装。MCM工艺从根本上解决了高温环境下的材料可靠性和器件稳定性问题，但制造成本也相应提高。

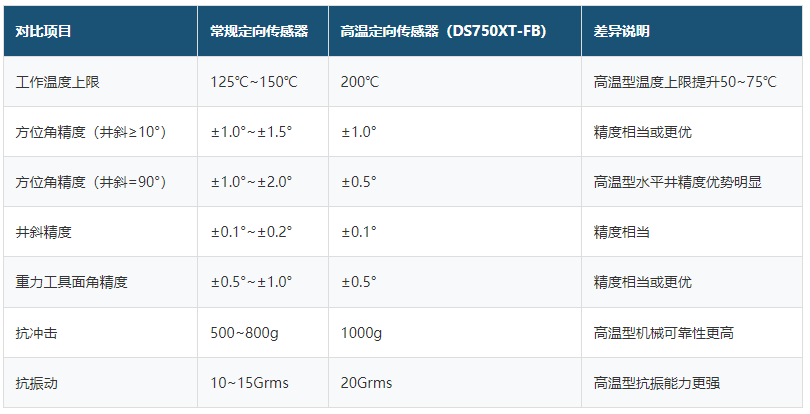

2.2 关键参数对比
三、高温型传感器的技术优势
3.1 更宽的作业温度窗口
高温定向传感器的首要优势是更宽的工作温度范围。以DS750XT-FB为例，其工作温度范围为-40℃~+200℃，这一温度窗口覆盖了绝大多数深井、超深井以及地热井的井下温度工况。更宽的温度上限不仅意味着可以作业于更深的井段，也意味着在同等井深条件下，传感器的工作裕量更大、温度应力更低、服役寿命更长。
3.2 更高的可靠性设计冗余
高温定向传感器在设计阶段需要考虑更严苛的环境应力，因此其可靠性设计冗余度更高。以密封结构为例，高温型传感器通常采用金属对金属的硬密封方案，密封可靠性优于常规型的橡胶密封结构。在电子元器件筛选方面，高温型传感器需要通过更高等级的老化筛选和温度循环验证，入库不良率要求更低。
3.3 更优的振动冲击耐受能力
DS750XT-FB的抗冲击能力达1000g、抗振动能力达20Grms，均显著优于常规定向传感器的典型指标。这得益于高温型传感器在结构设计上的强化------采用金属全密封外壳、内部减振衬垫刚度优化设计、芯片贴装工艺的增强等，使其能够更好地适应随钻工况的恶劣力学环境。
3.4 更长的使用寿命
在高温井况下使用常规定向传感器存在双重风险：一是传感器可能因温度超限而发生热失效；二是即使温度未超限，长期在高温边界条件下工作也会加速器件老化、缩短使用寿命。高温定向传感器的工作温度远未达到其温度上限，因此具有更长的使用寿命和更低的使用风险。
四、高温型传感器的适用场景
4.1 深井与超深井钻井
当目标井的预计井底温度超过150℃时，必须选用高温型定向传感器。根据我国主要含油气盆地的地温梯度数据，塔里木盆地、四川盆地、松辽盆地等区域的深井、超深井普遍面临高温挑战。以塔里木盆地为例，井深超过6000米的区域，地层温度普遍超过160℃，部分区域超过180℃，DS750XT-FB的200℃工作温度可为此类井的定向钻进提供充足的温度裕量。
4.2 水平井与非常规油气开发
水平井开发页岩气、致密油等非常规资源时，水平段的方位角测量精度直接关系到油层钻遇率和开发效益。DS750XT-FB在井斜=90°时的方位角精度达到±0.5°，优于行业平均水平，能够更好地满足水平井轨迹控制的精度要求。
4.3 地热能与干热岩开发
地热能开发和干热岩研究项目对超高温定向传感器有着迫切需求。虽然200℃的温度上限尚不能完全覆盖所有地热井的工况，但DS750XT-FB等高温型传感器的出现为中深层地热井的开发提供了可选方案。随着传感器技术的进一步发展，更高温度等级的定向传感器将是地热能行业的重要发展方向。
4.4 安全性要求高的作业
对于安全性要求极高的作业项目（如高含硫油气井、深海钻井平台等），起下钻更换仪器的成本和风险极高。选用高温型定向传感器可以降低因仪器失效导致的非生产时间（Non-Productive Time，NPT）风险，提高作业安全性。
五、成本效益分析
5.1 采购成本差异
高温定向传感器的采购价格通常高于常规定向传感器，这主要是由于MCM高温工艺的成本因素所致。然而，在深井高温工况下，高温型传感器的采购溢价可以通过以下途径获得回报：减少仪器热失效导致的起下钻次数、降低非生产时间损失、延长单趟钻具组合的钻进进尺等。
5.2 综合使用成本
从全生命周期成本（LCC, Life Cycle Cost）角度分析，高温型传感器的综合使用成本优势更加明显：
故障率更低：高温型传感器的设计冗余更高，MTBF（平均无故障时间）更长；
维护周期更长：高温筛选后的器件性能更稳定，校准周期可适当延长；
作业风险更低：避免因仪器失效导致的复杂事故处理成本；
适用井型更广：一台高温型传感器可通用于浅井到深井的各类作业。
六、选型决策建议
选型决策树：
首先根据目标井预计井底温度+30℃安全裕量确定所需温度等级；
若井底温度>150℃，优先选用高温型定向传感器；
若井底温度在125~150℃之间，可根据预算和安全性要求选择；
若井底温度<125℃，可选用常规定向传感器，但建议预留温度裕量；
水平井开发无论温度高低，建议优先选择DS750XT-FB等高精度产品。
七、技术发展趋势
7.1 温度等级持续提升
随着深井、超深井钻井技术的不断进步，对定向传感器温度等级的要求也在持续提高。目前200℃级产品已实现商业化应用，更高温度等级（250℃、300℃）的定向传感器正在研发中。
7.2 智能化与集成化
未来的定向传感器将更加智能化，除了基本的角度测量功能外，还将集成振动监测、钻井液参数检测等扩展功能，成为随钻综合测量系统的一部分。
八、结语
高温定向传感器与常规定向传感器在工艺路线、性能指标、可靠性水平以及适用场景等方面存在系统性差异。选型工程师应综合考虑目标井的工况特点、作业安全性要求以及全生命周期成本，做出科学合理的选型决策。对于深井定向钻探和水平井开发等典型应用场景，DS750XT-FB型200℃超高温定向传感器凭借其卓越的温度适应性、高精度测量能力以及高可靠性设计，是值得优先考虑的选择。
