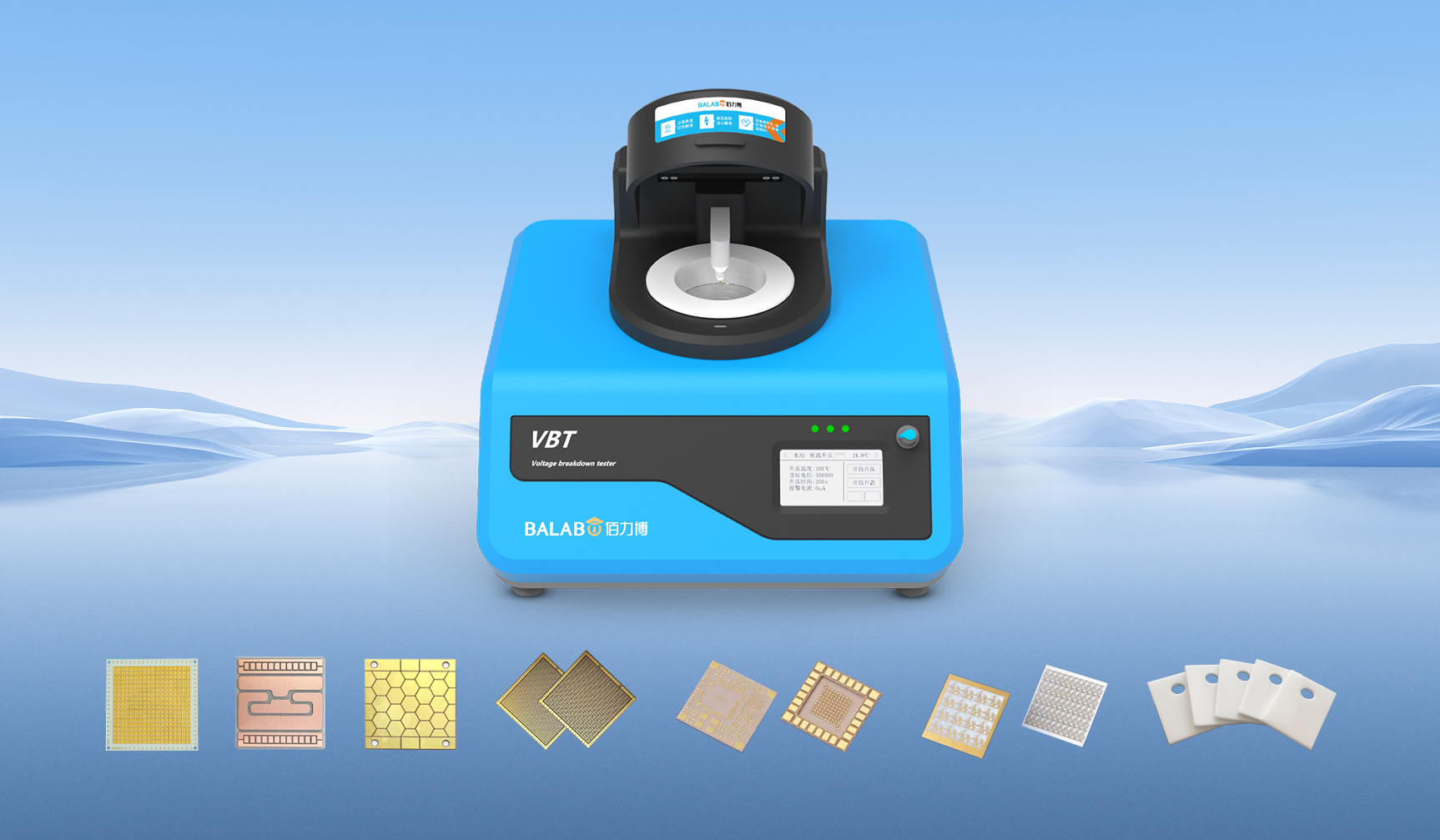

介电击穿科普:交流击穿与直流击穿有何区别?

一、 直流击穿原理:

直流击穿是指在直流电压作用下,当绝缘材料承受的电压超过其击穿电压时,材料内部的电荷分布发生变化,导致电流急剧增加,使绝缘材料失去绝缘性能而发生击穿。

1.电荷积累机制

直流电压方向固定不变,电荷在绝缘介质中逐渐积累,导致电场强度不断增强,最终发生击穿。

2.电压分配特性

直流电压只按材料的电阻比例来分配电压,与介电常数无关。

3.击穿电压特征

直流击穿电压通常高于交流击穿电压,因为直流电压下不易产生局部放电等效应。

二、 交流击穿原理

  1. 电荷动态移动

交流电压方向周期性变化,电荷在介质中来回移动,难以稳定积累。

2.电压分配特性

交流电压按材料的介电常数和尺寸等参数比例来分配电压。

3.局部放电效应

局部放电现象在交流电场下尤其明显,会加速电介质整体击穿,是实际击穿强度比理论击穿强度低一至两个数量级的重要原因。

总结

直流击穿与交流击穿的核心差异在于电压形式导致的电荷行为不同:直流电下电荷稳定积累导致电场强度逐渐增强,击穿电压较高;交流电下电荷周期性移动,电场动态变化,击穿电压较低。实际应用中,应根据设备运行条件选择合适的试验方式,交流试验更接近实际工况,直流试验更适合缺陷检测。
