b3dkit 生成连接器

AI视觉网奇2026-05-22 10:19

python 复制代码

from build123d import *
from b3dkit import dovetail
from b3dkit import Point

def split_with_b3dkit_point():

    # 创建零件
    part = Part() + Box(100, 50, 30)

    # 使用 b3dkit 的 Point 类
    start_point = Point(0, -25)
    end_point = Point(0, 25)

    try:
        # 所以需要额外指定 Z 范围或者使用不同的调用方式
        part1 = dovetail.dovetail_subpart(part=part, start=start_point, end=end_point, section=dovetail.DovetailPart.TAIL, style=dovetail.DovetailStyle.SNUGTAIL, slot_count=2, depth=3, tolerance=0.2)

        part2 = part - part1
        export_stl(part1, "part1.stl")
        export_stl(part2, "part2.stl")

        return part1, part2

    except Exception as e:
        print(f"Point 方式失败: {e}")
        return None

if __name__ == "__main__":

    # 显示可用函数，帮助调试
    print("\n可用的 dovetail 模块函数:")
    available_funcs = [f for f in dir(dovetail) if not f.startswith('_')]
    for func in available_funcs[:10]:  # 只显示前10个
        print(f"  - {func}")

    print("\n开始拆件...\n")

    result = split_with_b3dkit_point()

    print("\n完成！")

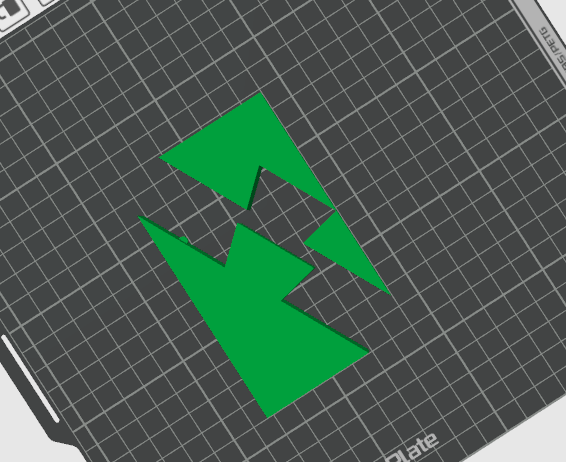

生成卡扣：

python 复制代码

from build123d import *
from b3dkit import dovetail, Point

# 1. 创建或导入你的模型
part = Part() + Box(100, 50, 30)

# 2. 使用 dovetail 做基础切割（这里只是切开，不加榫卯）
#    你可以调整 style 或参数来实现简单切割
start_point = Point(-50, -25)
end_point = Point(50, 25)

# 使用 dovetail 只是为了切开，这里可以不使用 SNUGTAIL，或者后续再调整
part1 = dovetail.dovetail_subpart(
    part=part,
    start=start_point,
    end=end_point,
    section=dovetail.DovetailPart.TAIL,
    style=dovetail.DovetailStyle.TRADITIONAL, # 用传统方式先切开
    slot_count=1,
    depth=5,
    tolerance=0.2
)

part2 = part - part1
# 3. 手动为两个零件添加卡扣特征
# 获取切割面（这里需要根据你的零件实际情况调整面的选取逻辑）
# 假设 part1 和 part2 的切割面是面索引为 0 的面
face1 = part1.faces()[0]
face2 = part2.faces()[0]

# 在面中心添加一个圆柱形卡扣（Pin）
pin = Cylinder(radius=2, height=5, align=(Align.CENTER, Align.CENTER, Align.MIN))

pin = Cylinder(2, 5)

# ✅ 正确写法：直接调用 locate 方法

pin_part = pin.locate(Location(face1.center()))
part1_with_pin = part1 + pin_part

# 在另一个零件上添加对应的孔（Socket）
hole = Cylinder(radius=2.2, height=5, align=(Align.CENTER, Align.CENTER, Align.MAX))
hole_part = hole.locate(Location(face2.center()))
part2_with_hole = part2 - hole_part

# 导出最终带卡扣的零件
export_stl(part1_with_pin, 'part1_with_click.stl')
export_stl(part2_with_hole, 'part2_with_click.stl')
