k8s容器编排技术实践——使用containerd作为容器运行时部署k8s集群

k8s容器编排技术实践------k8s的介绍及其整体运行架构https://blog.csdn.net/xiaochenXIHUA/article/details/161011629

一、安装前的准备

1.1、安装规划

本文搭建最基础的k8s集群（即：1个master+2个work），具体的规划内容如下：

主机名称	IP地址	集群角色	系统版本
k8smaster	192.168.1.135	master	AlmaLinux-9.3
k8swork1	192.168.1.136	work1	AlmaLinux-9.3
k8swork2	192.168.1.137	work2	AlmaLinux-9.3

查看和修改Linux的主机名称https://coffeemilk.blog.csdn.net/article/details/152363961

bash 复制代码

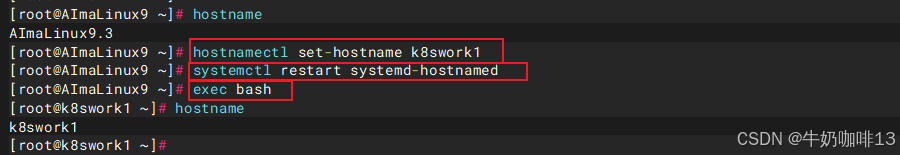

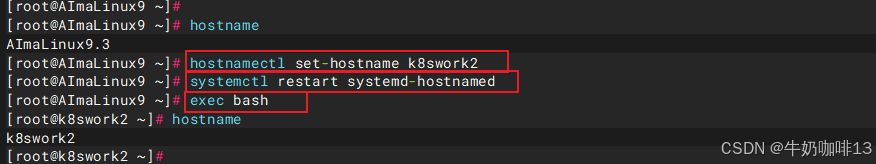

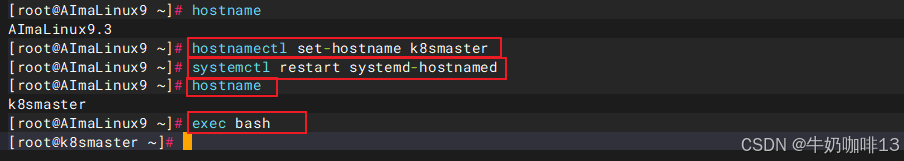

#1-修改主机名称并让其生效（如：修改主机名称为【k8smaster】）
hostnamectl set-hostname k8smaster
systemctl restart systemd-hostnamed
exec bash
hostname

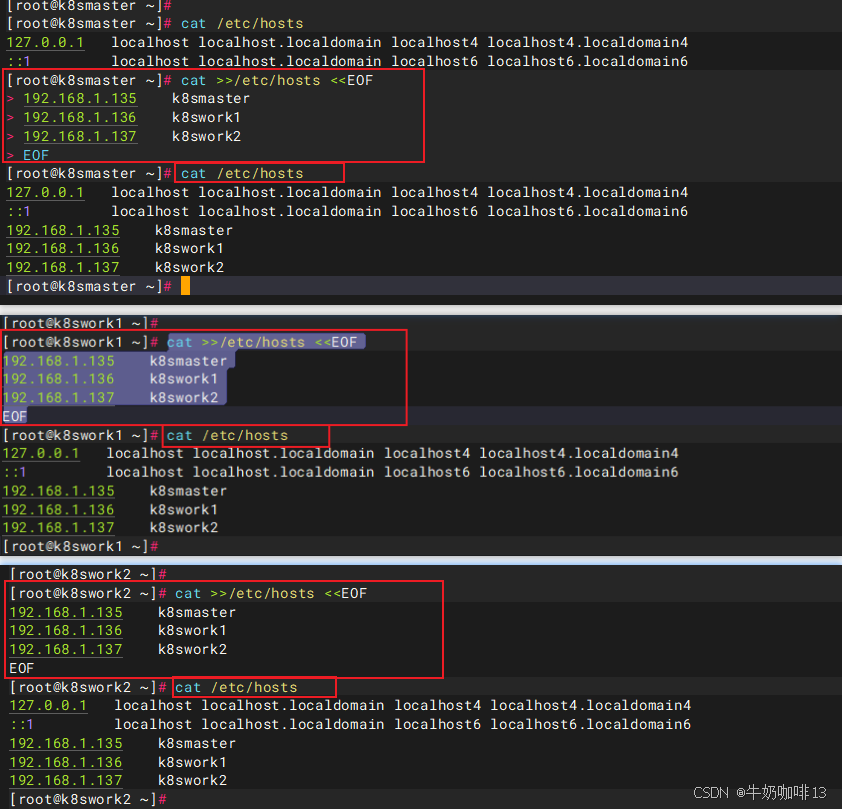

#2-给这三台服务器都配置本地的域名解析
cat >>/etc/hosts <<EOF
192.168.1.135    k8smaster
192.168.1.136    k8swork1
192.168.1.137    k8swork2
EOF

1.2、添加 overlay 和 br_netfilter 内核模块

需要在k8s的每台服务器上【添加 overlay 和 br_netfilter 内核模块】

bash 复制代码

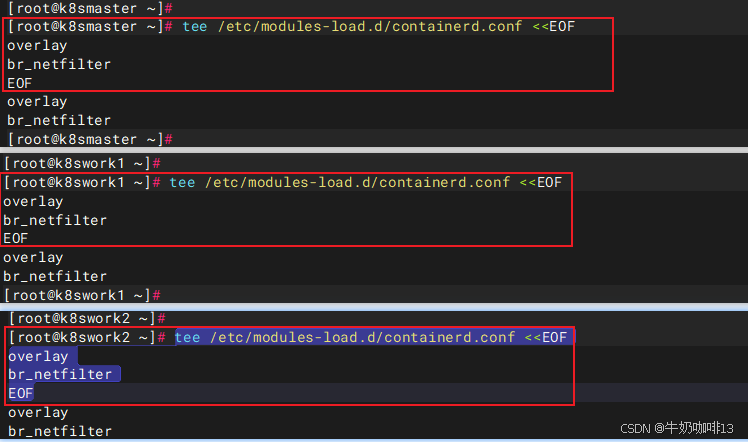

#1-添加 overlay 和 br_netfilter 内核模块命令
tee /etc/modules-load.d/containerd.conf <<EOF
overlay
br_netfilter
EOF

#2-让添加的内核模块生效
modprobe overlay
modprobe br_netfilter

1.3、开启IPVS支持

bash 复制代码

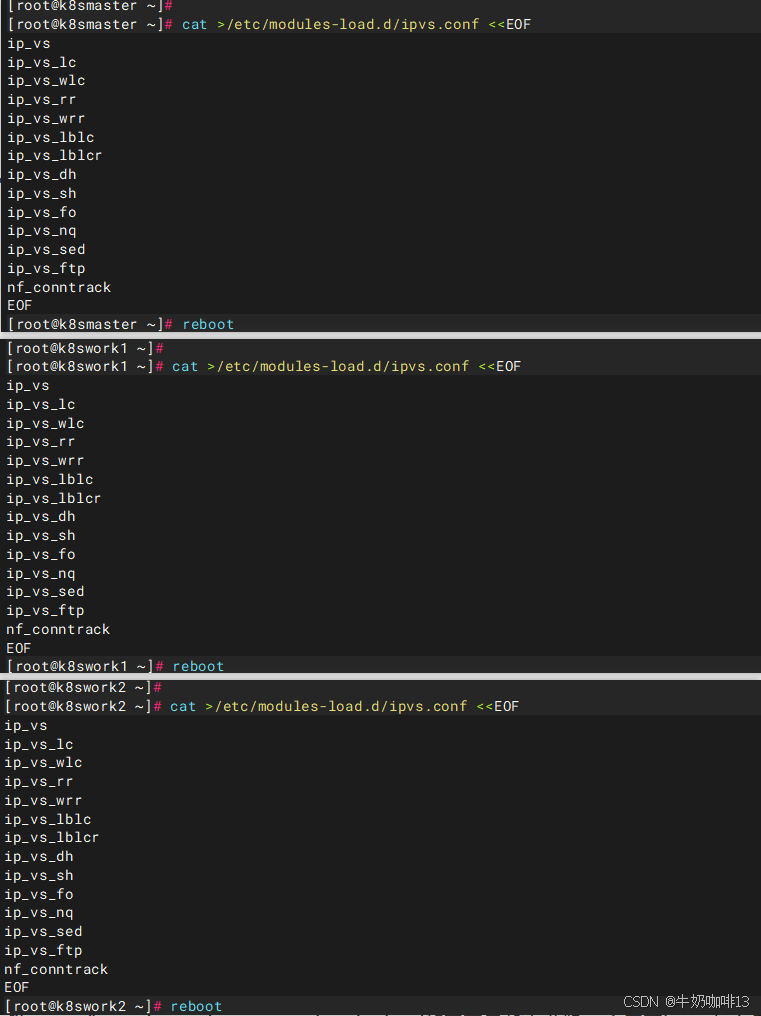

#1-开启IPVS支持命令（每台k8s服务器都要执行）
cat >/etc/modules-load.d/ipvs.conf <<EOF
ip_vs
ip_vs_lc
ip_vs_wlc
ip_vs_rr
ip_vs_wrr
ip_vs_lblc
ip_vs_lblcr
ip_vs_dh
ip_vs_sh
ip_vs_fo
ip_vs_nq
ip_vs_sed
ip_vs_ftp
nf_conntrack
EOF


#2-直接重启系统让开启的模块自动加载
reboot

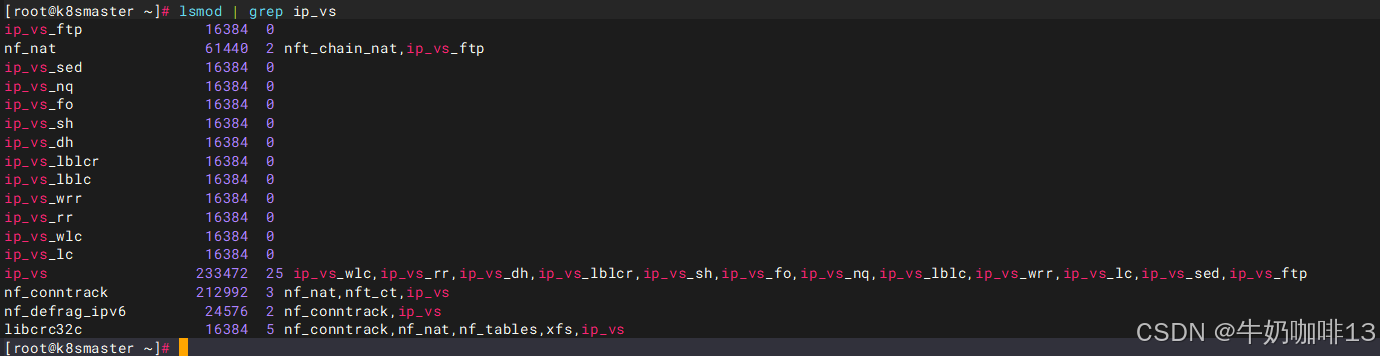

#3-查看模块加载
lsmod | grep ip_vs

1.4、关闭防火墙与selinux

bash 复制代码

#K8s集群每个节点都需要关闭防火墙、selinux、交换分区
#1-关闭防火墙与selinux
systemctl stop firewalld && systemctl disable firewalld
setenforce 0
sed -i "s/SELINUX=enforcing/SELINUX=disabled/g" /etc/selinux/config
grubby --update-kernel ALL --args selinux=0


#2-关闭系统的交换分区
swapoff -a
cp /etc/fstab  /etc/fstab.bak
cat /etc/fstab.bak | grep -v swap > /etc/fstab


#3-修改iptables设置，在【/etc/sysctl.conf】中添加如下内容
cat >>/etc/sysctl.conf<<EOF
vm.swappiness = 0
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 1
EOF

#4-让设置生效
sysctl -p

二、安装部署Containerd及其配置加速器

2.1、安装 Containerd与配置加速器

bash 复制代码

#安装部署Containerd【每台k8s服务器都需要部署】

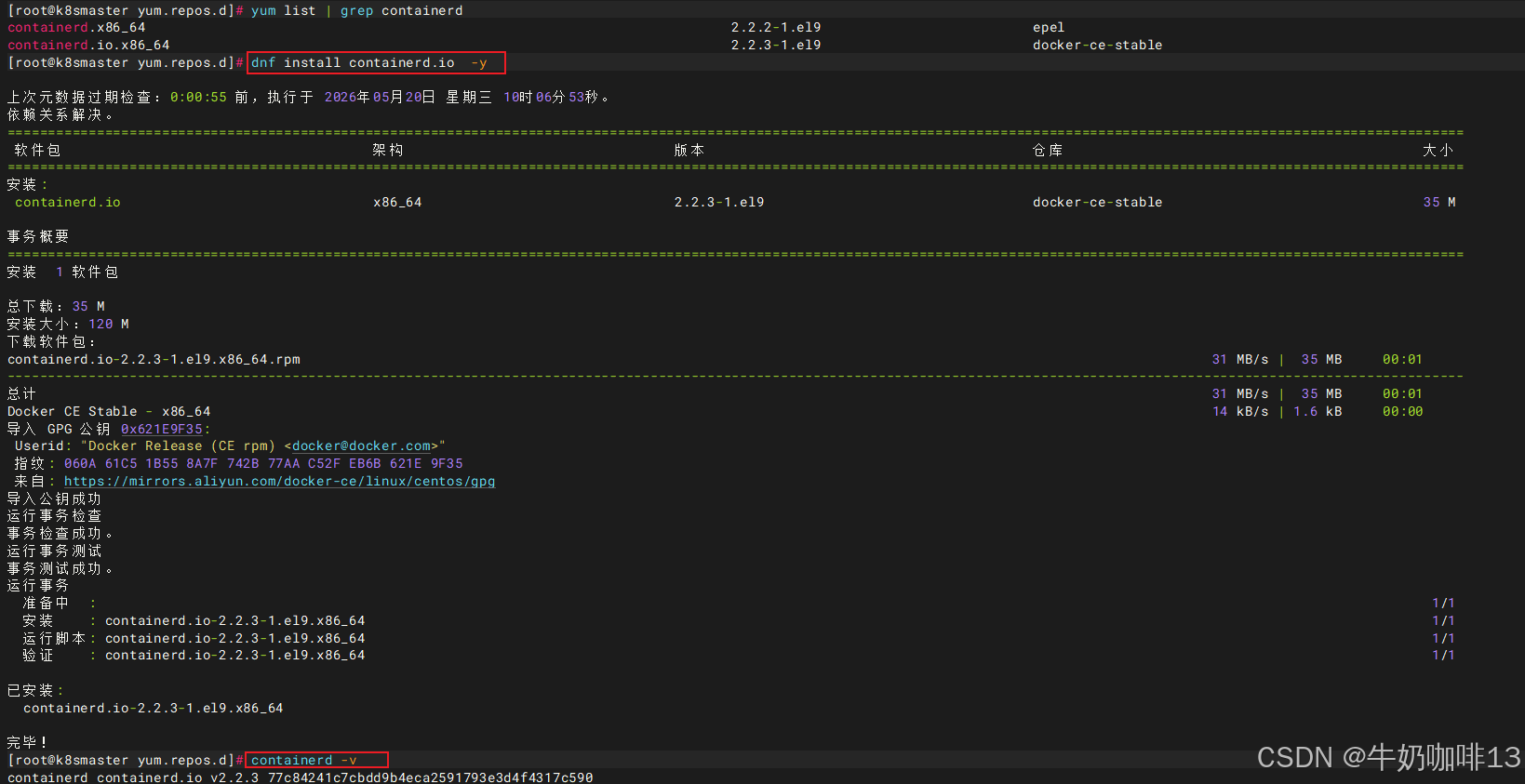

#1-安装Containerd

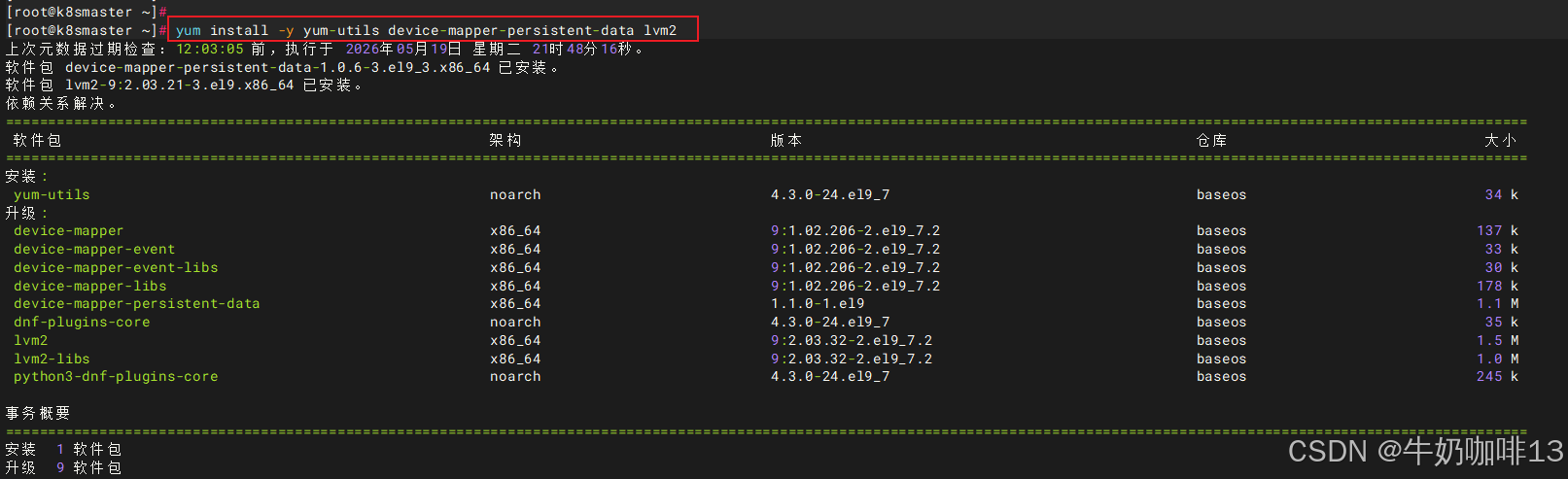

yum install -y yum-utils device-mapper-persistent-data lvm2

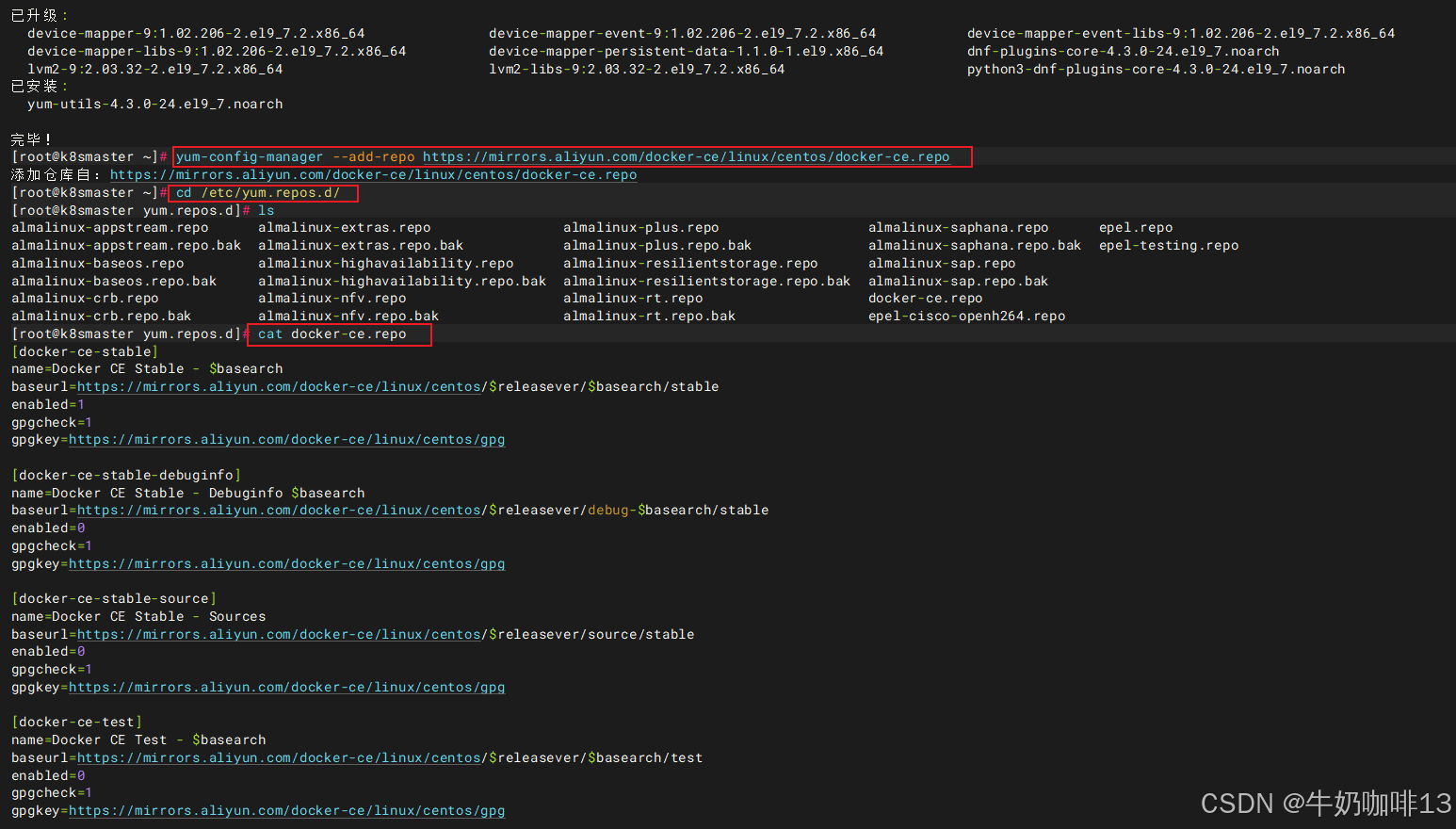

yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
yum list | grep containerd
dnf install containerd.io  -y
containerd -v

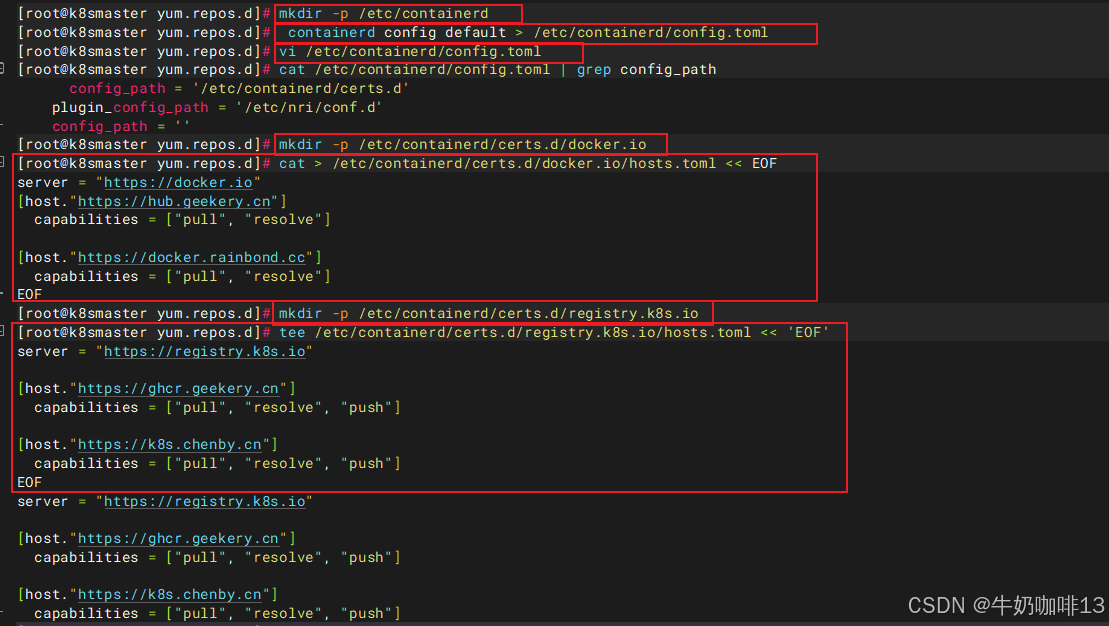

#2-生成containerd配置文件
mkdir -p /etc/containerd
containerd config default > /etc/containerd/config.toml
#打开config.toml文件，找到如下内容：
[plugins."io.containerd.grpc.v1.cri".registry]
      config_path = ''
#将config_path的值修改为如下：
config_path = '/etc/containerd/certs.d'



#3配置containerd镜像加速器
#3.1-# docker hub镜像加速
mkdir -p /etc/containerd/certs.d/docker.io
cat > /etc/containerd/certs.d/docker.io/hosts.toml << EOF
server = "https://docker.io"

[host."https://docker.1ms.run"]
  capabilities = ["pull", "resolve"]

[host."https://docker.m.daocloud.io"]
  capabilities = ["pull", "resolve"]

[host."https://docker.xuanyuan.me"]
  capabilities = ["pull", "resolve"]
EOF

#3.2-registry.k8s.io镜像加速
mkdir -p /etc/containerd/certs.d/registry.k8s.io
tee /etc/containerd/certs.d/registry.k8s.io/hosts.toml << 'EOF'
server = "https://registry.k8s.io"

[host."https://k8s.1ms.run"]
  capabilities = ["pull", "resolve", "push"]

[host."https://registry.aliyuncs.com/google_containers"]
  capabilities = ["pull", "resolve", "push"]

[host."https://k8s.m.daocloud.io"]
  capabilities = ["pull", "resolve", "push"]

[host."https://k8s.chenby.cn"]
  capabilities = ["pull", "resolve", "push"]
EOF

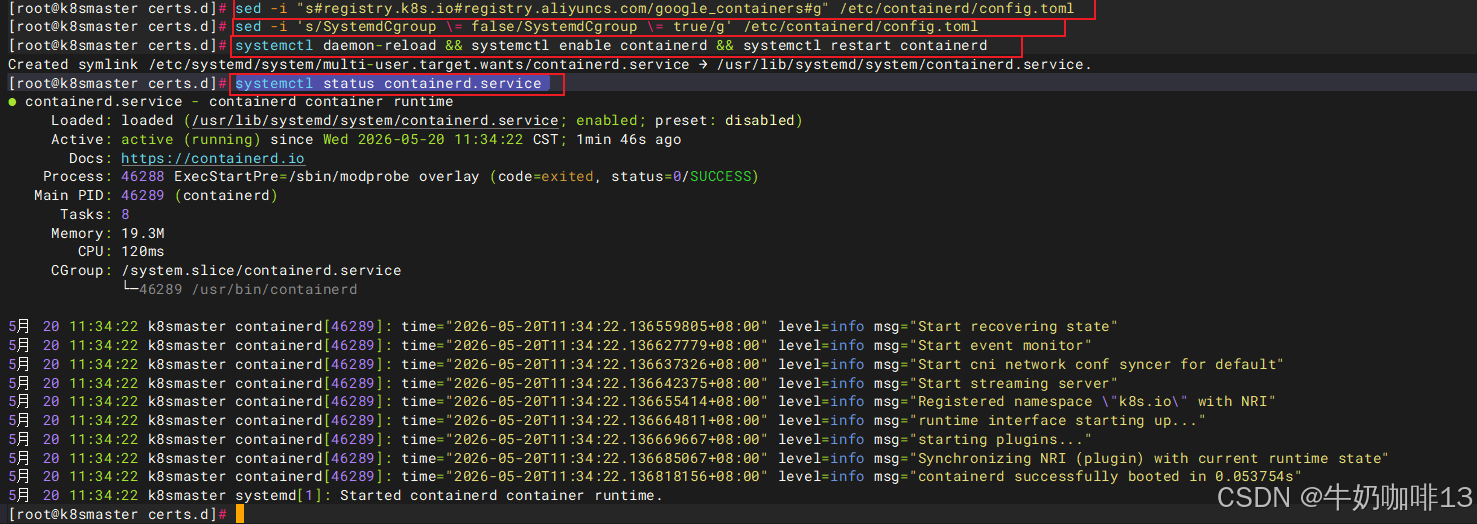

#4-优化containerd配置文件【在国内实现加速拉取】
sed -i "s#registry.k8s.io#registry.aliyuncs.com/google_containers#g" /etc/containerd/config.toml
sed -i 's/SystemdCgroup \= false/SystemdCgroup \= true/g' /etc/containerd/config.toml

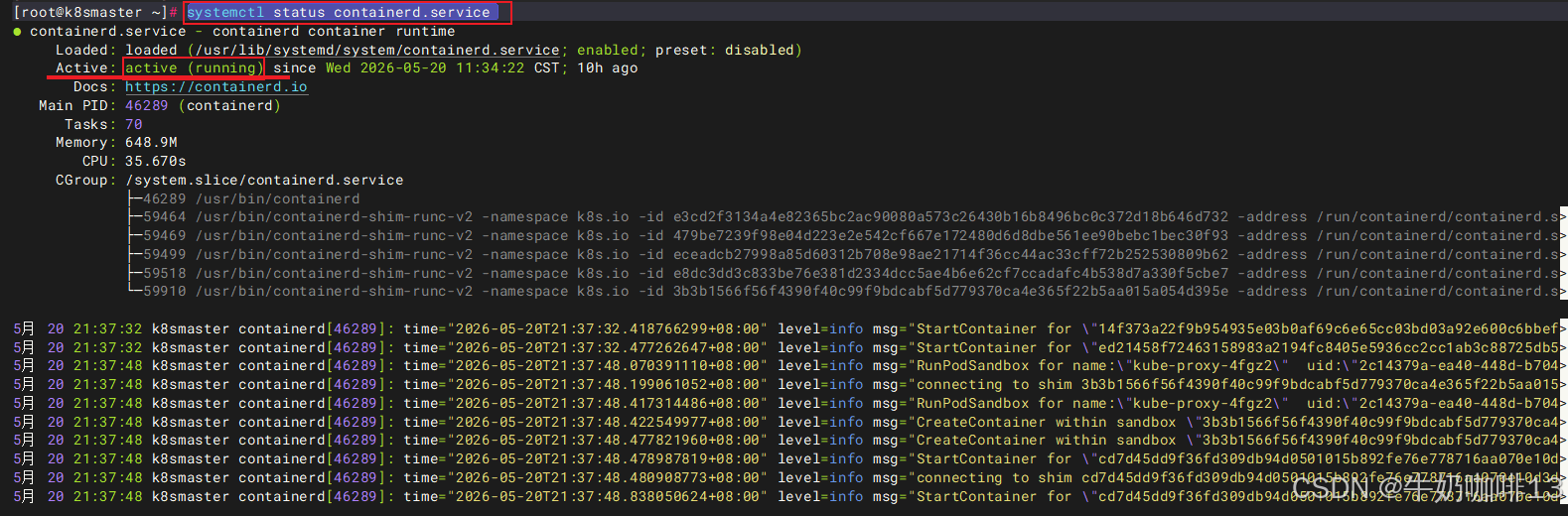

#5-启动Containerd并设置开机自启
systemctl daemon-reload && systemctl enable containerd && systemctl restart containerd
systemctl status containerd.service

2.2、安装Kubeadm、kubelet、kubectl工具

bash 复制代码

#安装Kubeadm、kubelet、kubectl工具【k8s的每台服务器都需要配置】

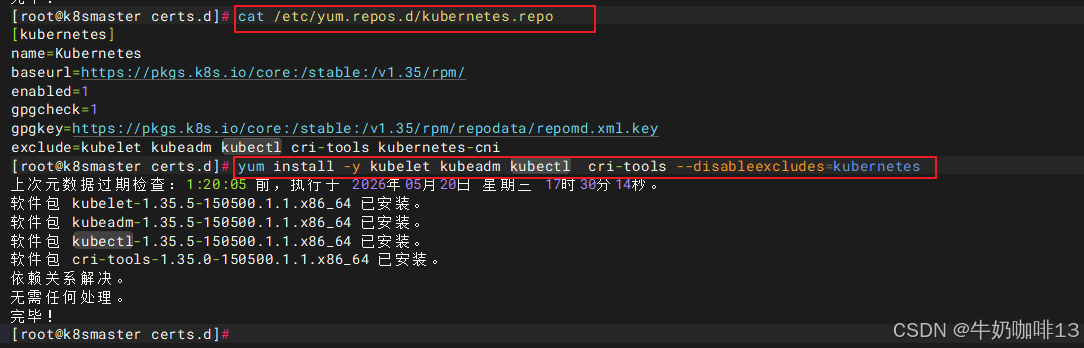

#1-配置k8s的在线yum源仓库地址【若访问缓慢，可使用阿里云镜像站替代：https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.35/rpm/】
cat <<EOF | sudo tee /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://pkgs.k8s.io/core:/stable:/v1.35/rpm/
enabled=1
gpgcheck=1
gpgkey=https://pkgs.k8s.io/core:/stable:/v1.35/rpm/repodata/repomd.xml.key
exclude=kubelet kubeadm kubectl cri-tools kubernetes-cni
EOF



#2-安装 kubeadm、kubelet、kubectl（若要升级则需要先移除已安装内容，且【/etc/yum.repos.d/kubernetes.repo】里面的版本需要更新为对应的版本： yum remove -y kubelet kubeadm kubectl cri-tools kubernetes-cni）
yum install -y kubelet kubeadm kubectl  cri-tools --disableexcludes=kubernetes

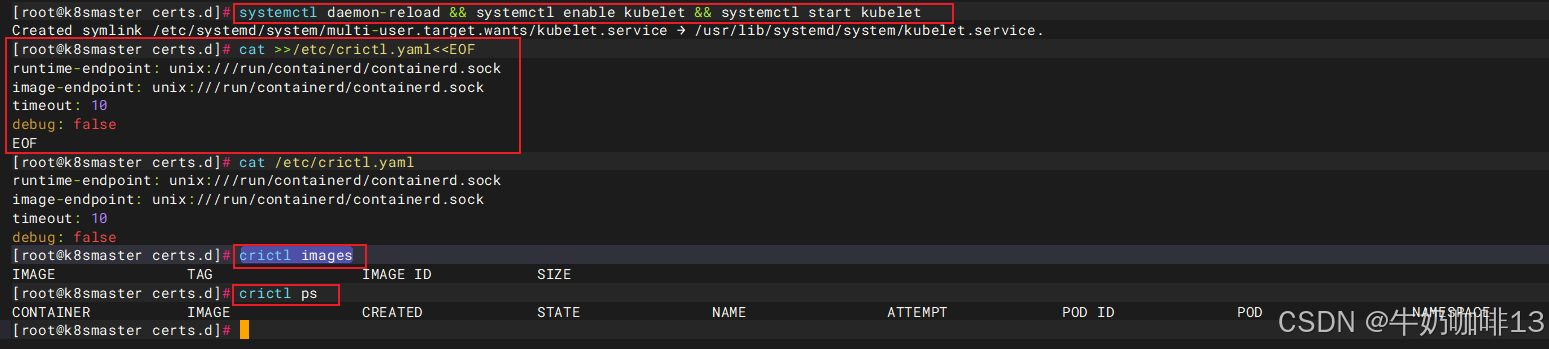

#3-启动kubelet并设置开机自启
systemctl daemon-reload && systemctl enable kubelet && systemctl start kubelet



#4-安装containerd命令行工具crictl配置【安装kubelet等工具的时候已经自动安装了crictl，要使用这个命令，还需要用crictl连接containerd进行如下配置】
cat >>/etc/crictl.yaml<<EOF
runtime-endpoint: unix:///run/containerd/containerd.sock
image-endpoint: unix:///run/containerd/containerd.sock
timeout: 10
debug: false
EOF

#查看所有镜像、正在运行镜像（critcl命令与docker命令使用方法一致）
crictl images
crictl ps

2.3、初始化k8s集群

bash 复制代码

#初始化k8s集群【只用在一个节点配置就可以（一般是在master节点操作）】
#1-查看安装k8s的安装源和版本
kubeadm config print init-defaults



#2-查询需要的镜像（默认是从registry.k8s.io这个地址下载镜像）
kubeadm config images list



#3-在master节点配置kubeadm初始化文件
kubeadm config print init-defaults > kubeadm.yaml

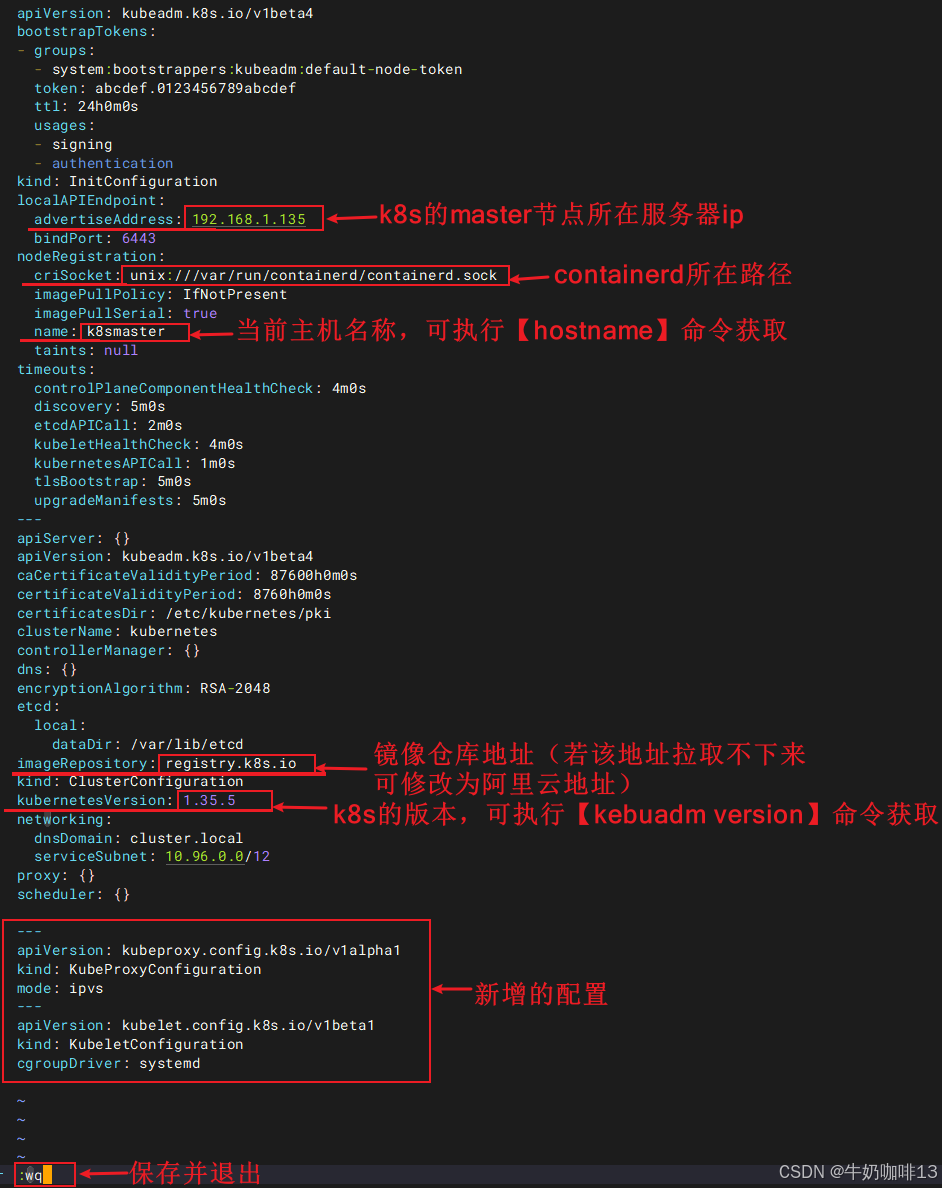

#3.1-编辑【kubeadm.yaml】文件，修改其中的【advertiseAddress】【criSocket】【name】【imageRepository】 【kubernetesVersion】的值，同时，添加了kube-proxy的模式为ipvs，且需要注意的是，由于我们使用的containerd作为运行时，所以在初始化节点的时候需要指定cgroupDriver为systemd详细操作请看下面的表格



#4-在【kubeadm.yaml】文件所在路径进行初始化【注意：初始化成功后，一定要记录下最后的加入k8s集群命令，这个命令是用于将其他k8s节点加入到集群中：
#kubeadm join 192.168.1.135:6443 --token abcdef.0123456789abcdef \
#        --discovery-token-ca-cert-hash sha256:13ff697a0ce60521a2888bd91af661917b696f8dda5ec646f634f5c3a4949598
systemctl status containerd.service

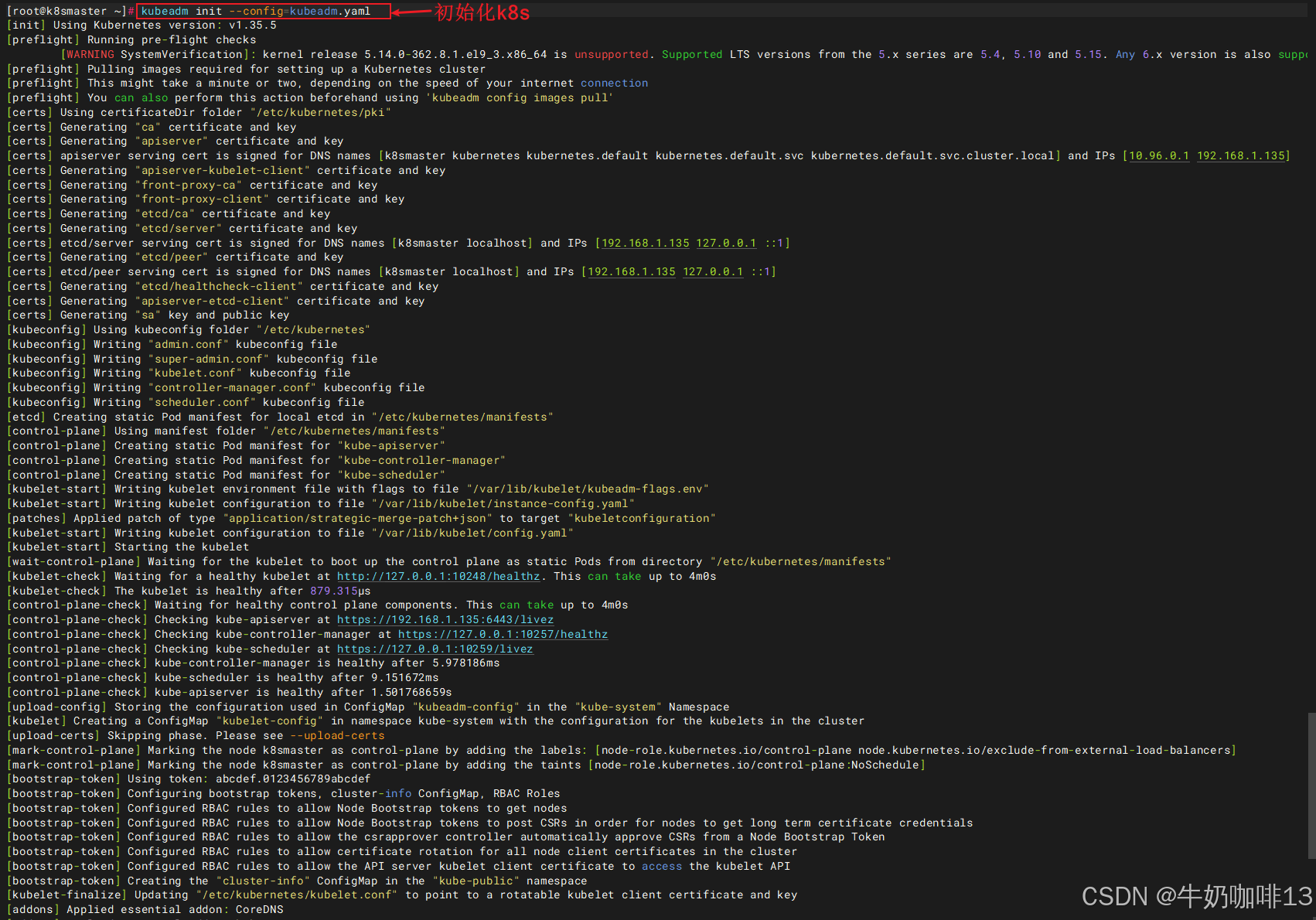

kubeadm init --config=kubeadm.yaml

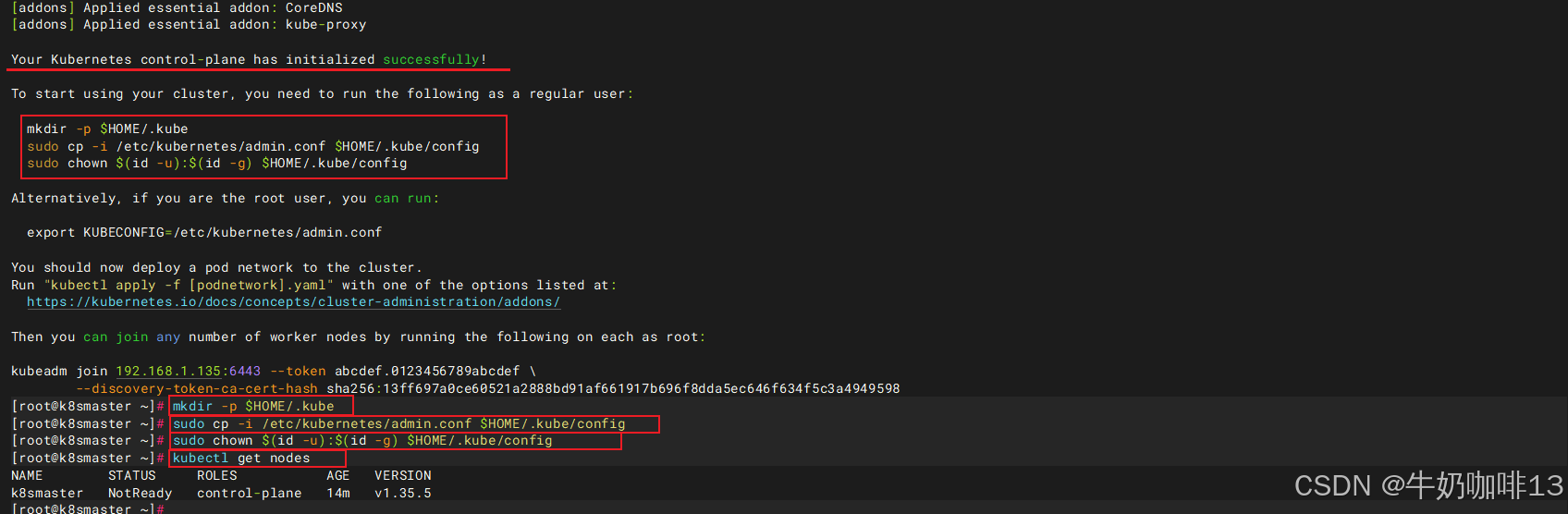

#4.1-初始化完成后，根据提示，在master节点执行如下命令：
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

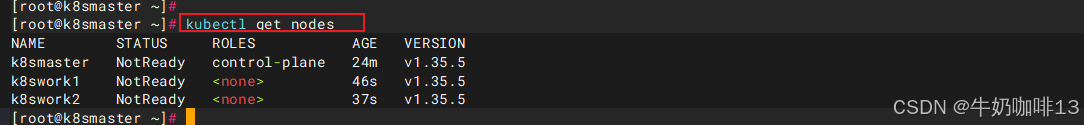

#4.2-获取k8s集群下的所有节点【注意：查看k8s集群中的节点都是NotReady 状态，这是因为还没有安装网络插件，接下来会配置安装】
kubectl get nodes

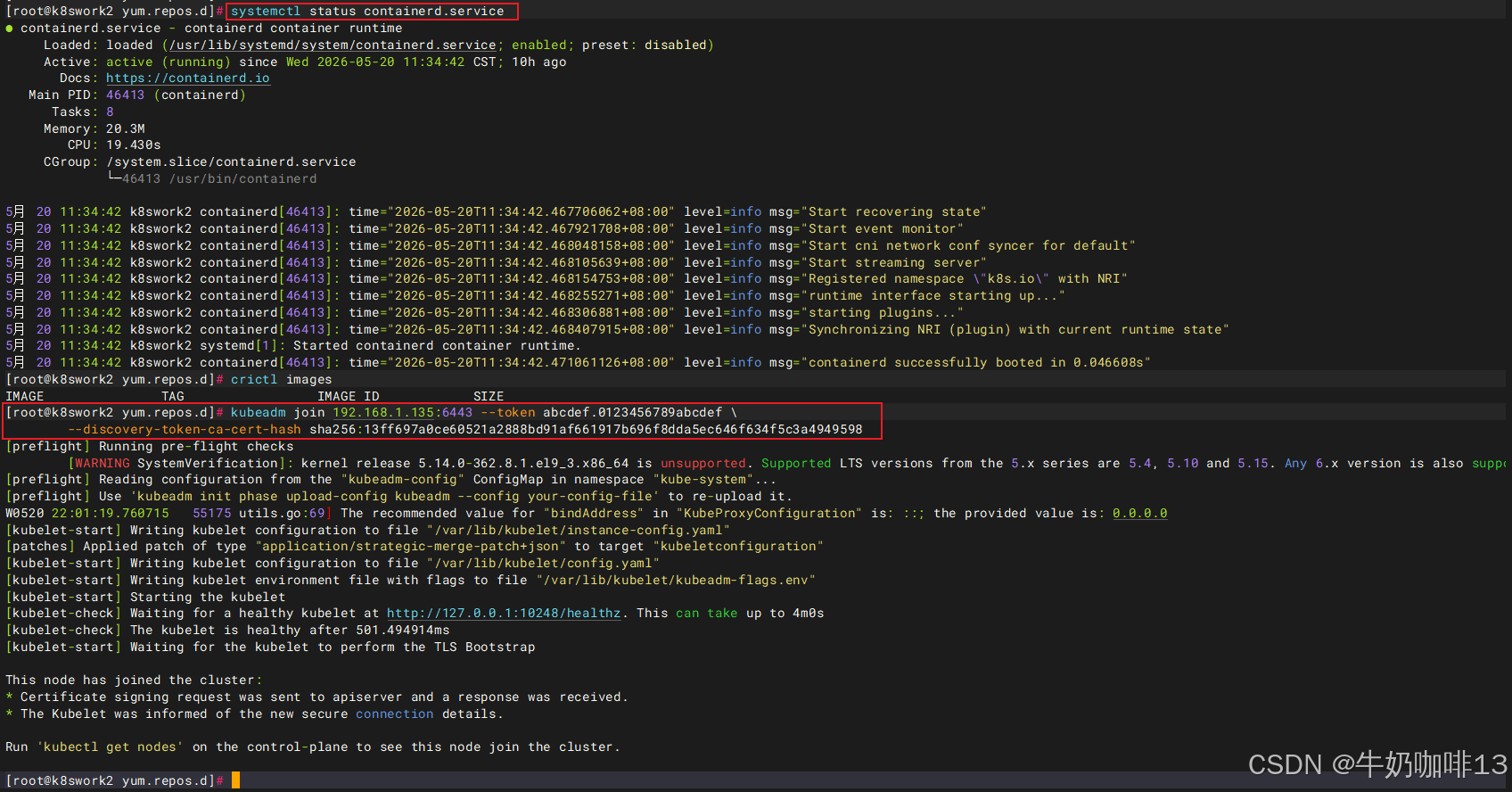

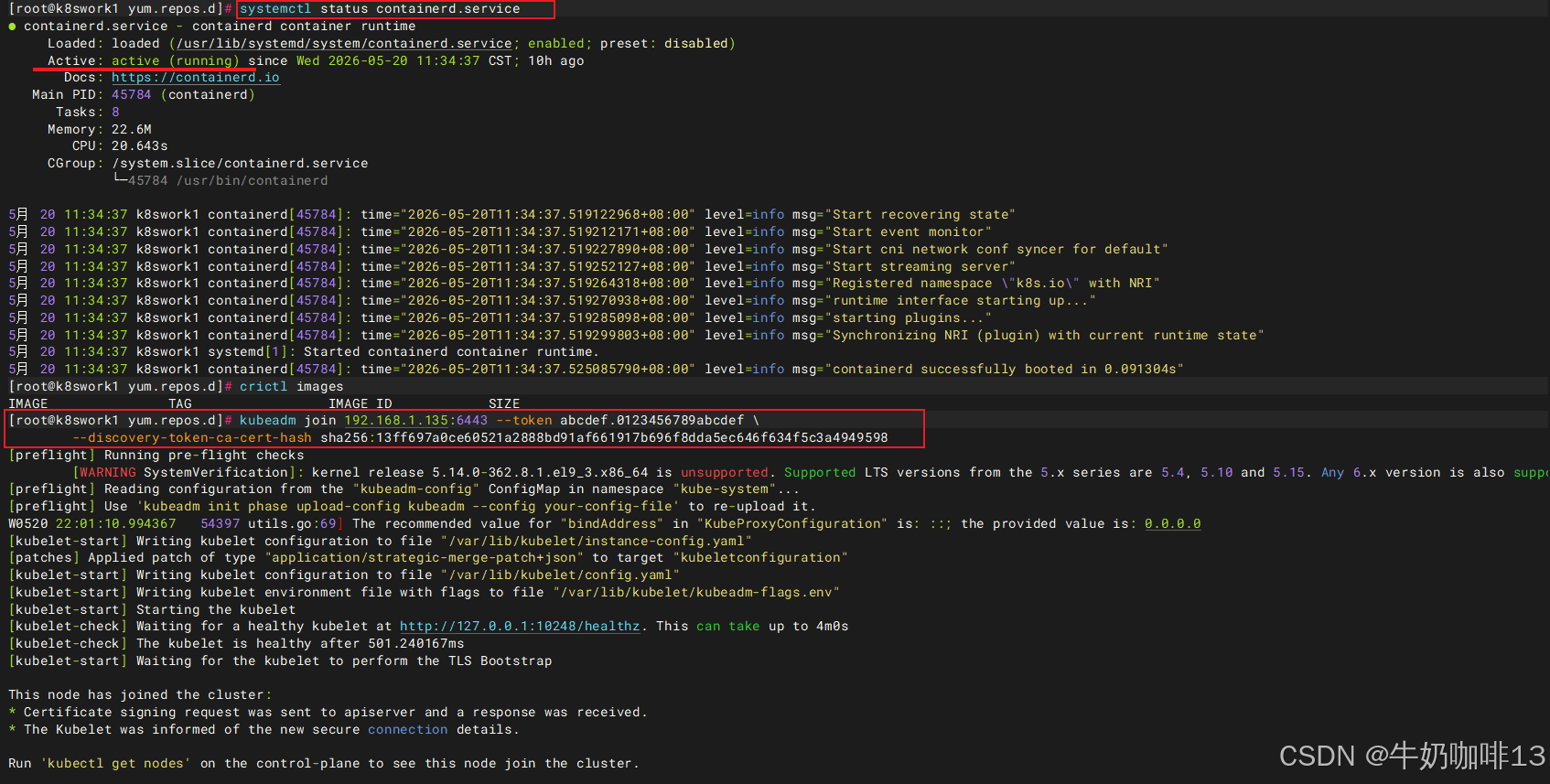

#4.3-在其他k8s节点（如：192.168.1.136、192.168.1.137）中执行刚才在master节点下初始化成功后末尾的加入k8s集群命令即可将这些节点加入到集群中
##注意：在这里的--token来自前面kubeadm init输出提示，如果当时没有记录下来可以通过【kubeadm token create --ttl 0 --print-join-command】命令找回， token是有24小时有效期的：
kubeadm join 192.168.1.135:6443 --token abcdef.0123456789abcdef \
        --discovery-token-ca-cert-hash sha256:13ff697a0ce60521a2888bd91af661917b696f8dda5ec646f634f5c3a4949598

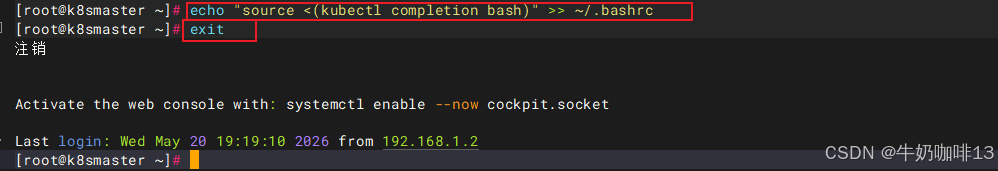

#4.4-为了使用更便捷，启用 kubectl 命令的自动补全功能
echo "source <(kubectl completion bash)" >> ~/.bashrc
exit

kubeadm.yaml文件修改属性	说明
advertiseAddress	值配置k8s中的master节点所在服务器IP，可通过【`ip a`】命令获取
criSocket	值配置containerd.sock所在路径（默认是：`unix:///var/run/containerd/containerd.sock`）；可通过执行【`find / -name containerd.sock`】命令查找
name	值配置文件所在主机的名称，可通过【`hostname`】命令获取
imageRepository	值是镜像仓库地址（默认是【`registry.k8s.io`】；国内可修改为【`registry.aliyuncs.com/google_containers`】）
kubernetesVersion	值是版本信息，必须与我们安装的k8s组件版本一致，可通过【`kubelet --version`】或【`kubeadm version`】或【`kubectl version`】命令获取
指定kube-proxy的模式为ipvs	在【kubeadm.yaml】文件末尾添加 --- apiVersion: kubeproxy.config.k8s.io/v1alpha1 kind: KubeProxyConfiguration mode: ipvs
指定cgroupDriver为systemd	在【kubeadm.yaml】文件末尾添加： --- apiVersion: kubelet.config.k8s.io/v1beta1 kind: KubeletConfiguration cgroupDriver: systemd

2.4、安装网络插件

网络插件可以选择【calico】和【flannel】；calico适合多节点大型复杂网络【推荐使用】，flannel适合小型网络。

bash 复制代码

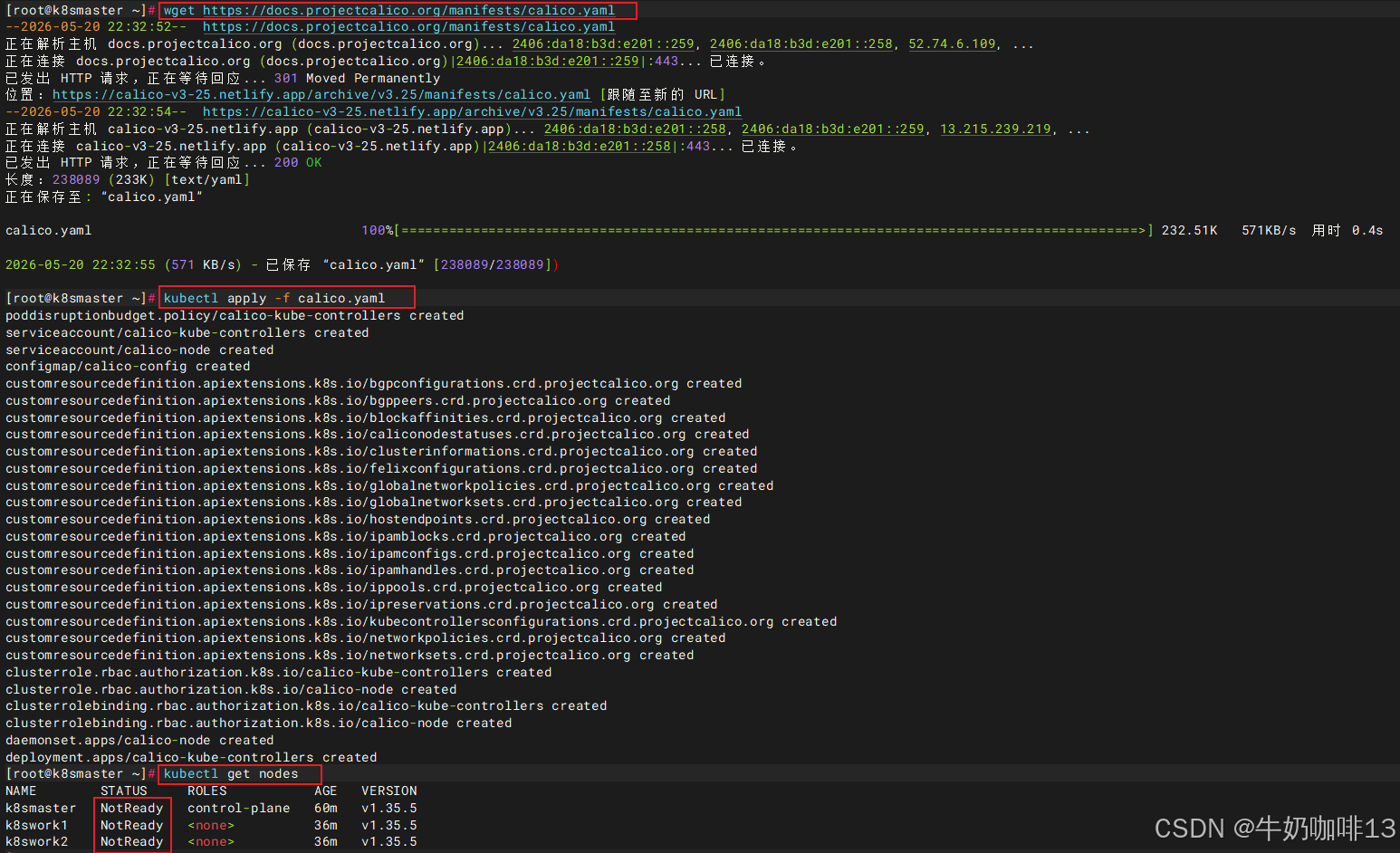

#Calico网络插件的下载安装
#1-下载Calico网络插件配置
wget https://docs.projectcalico.org/manifests/calico.yaml



#2-安装Calico网络插件
kubectl apply -f calico.yaml

#2.1-Calico网络插件的安装过程，需要下载三个镜像文件【docker.io/calico/cni】【docker.io/calico/node】【docker.io/calico/kube-controllers】（可通过【cat calico.yaml | grep image】命令查看到是这几个镜像），下载完成，网络插件即可正常工作。等网络插件镜像下载完成以后，看到node的状态会变成ready，执行如下命令查看：

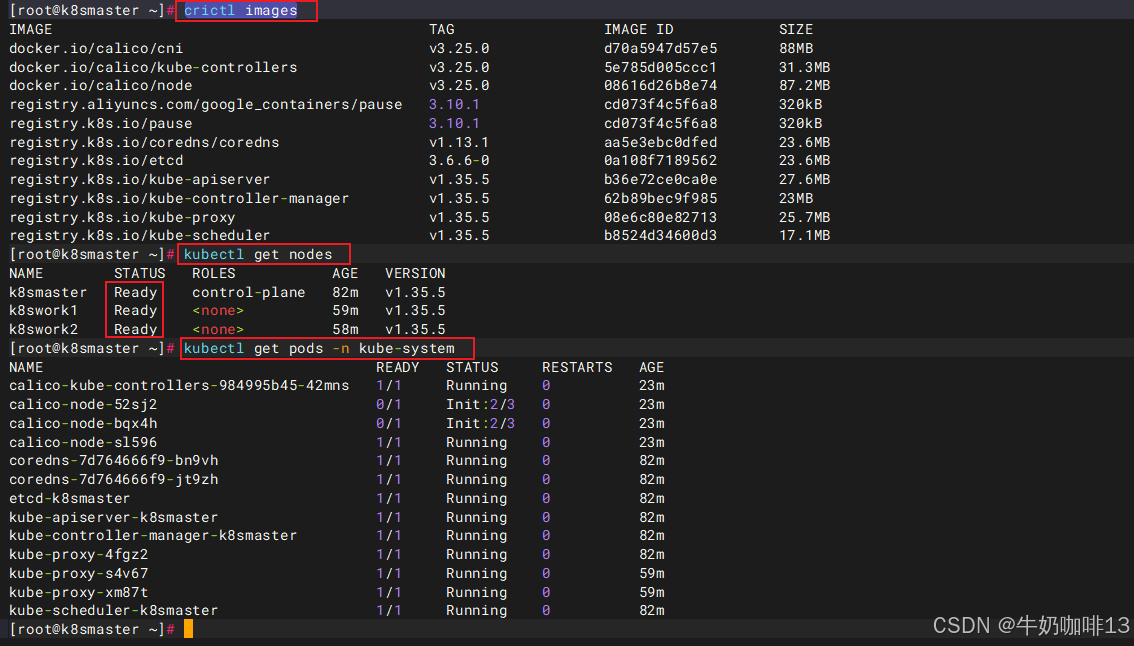

crictl images
kubectl  get nodes

#2.2-【可选】如果发现某个节点还是处于NotReady状态，可以重启此节点的kubelet服务，然后此节点就会重新下载需要的镜像。
systemctl restart kubelet
systemctl status kubelet

#2.3-查看pod状态
kubectl get pods -n kube-system

注意：calico插件在安装过程中，需要从docker.io下载3个镜像，目前ocker.io国内无法访问，若你配置了加速器还是无法访问的话，可以尝试如下操作：

bash 复制代码

#解决calico插件在安装过程中下载不了calico镜像问题
#1、将calico.yaml中所有带有docker.io的镜像地址修改为加速器的地址，例如：
#找到 image: docker.io/calico/cni:v3.25.0
#修改为image: docker.1ms.run/calico/cni:v3.25.0

#2、其中【docker.1ms.run】是镜像加速器地址，此地址目前能用，但不保证一直能用，其它2个镜像都按照这个方法进行修改

#3、手动在节点服务器拉取calico所需的镜像
crictl pull docker.1ms.run/calico/cni:v3.25.0
crictl pull docker.1ms.run/calico/kube-controllers:v3.25.0
crictl pull docker.1ms.run/calico/node:v3.25.0

#4、最后在master节点服务器上再次执行部署插件命令
kubectl apply -f calico.yaml

2.5、验证k8s集群是否部署成功

bash 复制代码

#创建一个标准的 Kubernetes Deployment 资源定义文件用来验证k8s集群是否安装成功
#1-创建一个名为 http-deployment 的 Deployment
#2-启动 3 个副本的 Nginx Pod
#3-使用标签 app: http_server 进行 Pod 管理
#4-容器镜像为官方仓库中的 nginx:v1.21.0
mkdir -p /data/k8s/verify && cd /data/k8s/verify
vi httptest.yml

#【httptest.yml】文件完整内容：
apiVersion: apps/v1
kind: Deployment
metadata:
  name: http-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      app: http_server
  template:
    metadata:
      labels:
        app: http_server
    spec:
      containers:
      - name: http-web
        image: docker.1ms.run/library/nginx:1.28.3
        ports:
        - containerPort: 80

#在k8s的master节点上直接部署该服务

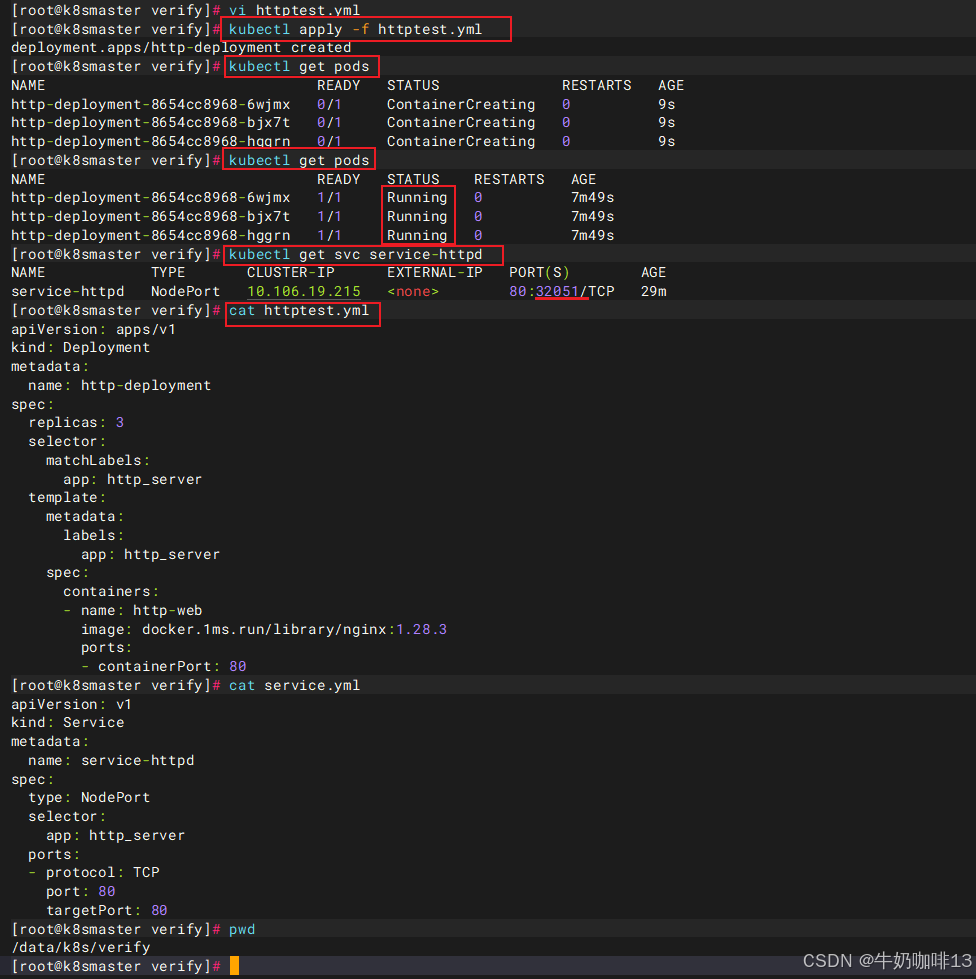

kubectl apply -f httptest.yml

#查看运行状态
kubectl get pods

#让外部网络可以访问到k8s集群内部的服务
vi service.yml
#【service.yml】
apiVersion: v1
kind: Service
metadata:
  name: service-httpd
spec:
  type: NodePort
  selector:
    app: http_server
  ports:
  - protocol: TCP
    port: 8080
    targetPort: 80
#创建service
kubectl apply -f service.yml
#查看service信息
kubectl get svc service-httpd

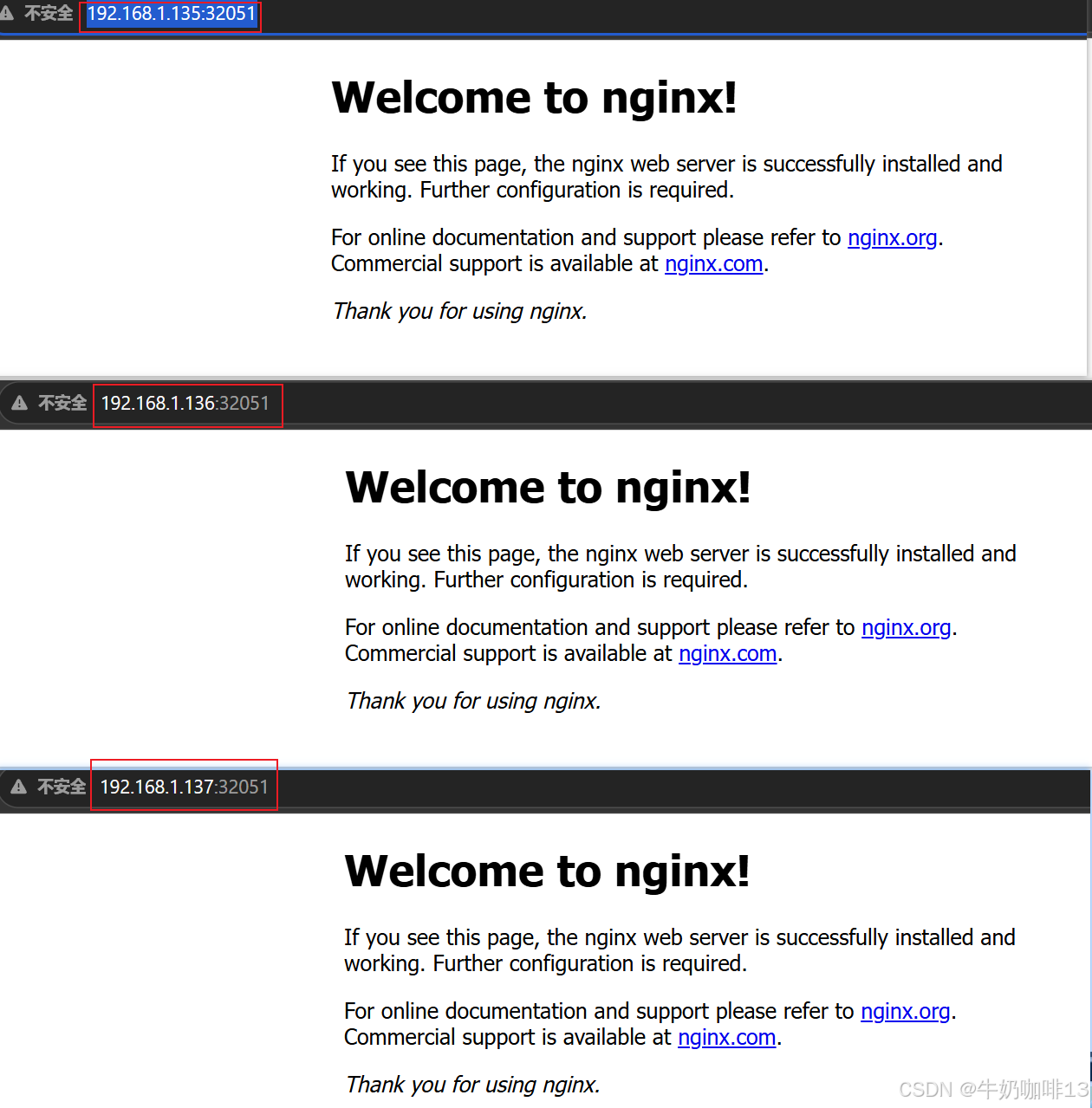

#最后在浏览器输入k8s集群的任意节点IP:端口即可访问到部署好的nginx服务，则表示k8s部署成功

到这里，恭喜你，k8s安装部署完成，且测试通过。

三、containerd中crictl与ctr

3.1、crictl与ctr简介

ctr：是containerd本身的CLI；
crictl ：是Kubernetes社区定义的专门CLI工具；

【crictl】提供了类似于 docker 的命令行工具，不需要通过 Kubelet 就可以通过 CRI 跟容器运行时通信。它是专门为 Kubernetes 设计的，提供了Pod、容器和镜像等资源的管理命令，可以帮助用户和开发者调试容器应用或者排查异常问题。crictl 可以用于所有实现了 CRI 接口的容器运行时。

注意：crictl 并非 kubectl 的替代品，它只通过 CRI 接口与容器运行时通信，可以用来调试和排错，但并不用于运行容器。虽然 crictl 也提供运行 Pod 和容器的子命令，但这些命令仅推荐用于调试。

3.2、Crictl与docker命令对比

功能	Docker	Containerd
显示本地镜像列表	`docker images`	`crictl images`
下载镜像	`docker pull`	`crictl pull`
上传镜像	`docker push`	无
删除本地镜像	`docker rmi`	`crictl rmi`
查看镜像详情	`docker inspect IMAGE-ID`	`crictl inspect IMAGE-ID`
显示容器列表	`docker ps`	`crictl ps`
创建容器	`docker create`	`crictl create`
启动容器	`docker start`	`crictl start`
停止容器	`docker stop`	`crictl stop`
删除容器	`docker rm`	`crictl rm`
查看容器详情	`docker inspect`	`crictl inspect`
attach	`docker attach`	`crictl attach`
exec	`docker exec`	`crictl exec`
logs	`docker logs`	`crictl logs`
stats	`docker stats`	`crictl stats`

3.3、crictl与ctr的使用

containerd相比于docker , 多了namespace概念, 每个image和container都会在各自的namespace下可见, 目前Crictl会使用k8s.io作为命名空间，而ctr的默认命名空间是default。也就是说，使用ctr命令下载的镜像，不指定命名空间的话，使用Crictl工具是看不到的。

bash 复制代码

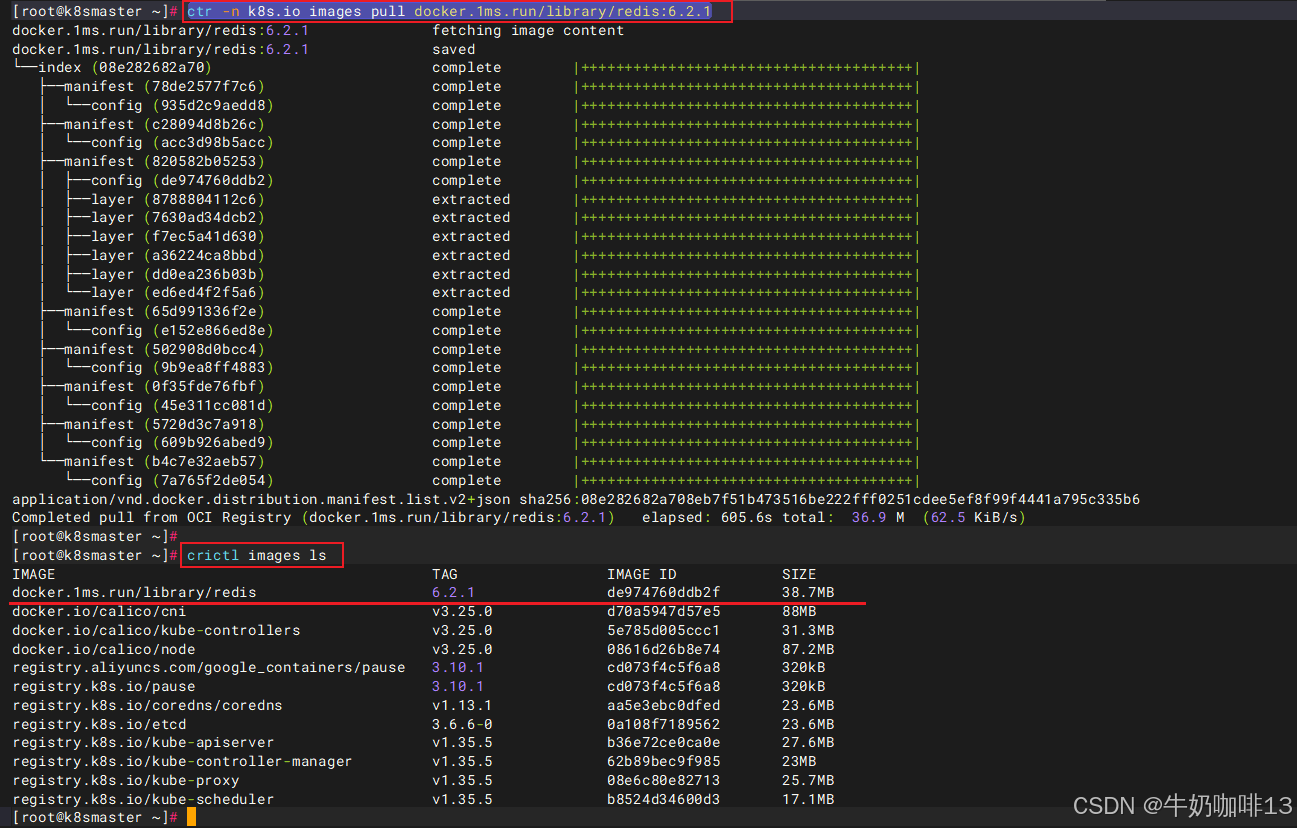

#指定命名空间后，通过crictl命令是能看到下载的镜像的
ctr -n k8s.io images pull docker.1ms.run/library/redis:6.2.1
crictl  images ls


#不指定命名空间，执行行【crictl  images ls】命令是看不到的。因为ctr下载的镜像默认放到了default命名空间了。
ctr images pull docker.1ms.run/library/redis:6.2.1
crictl  images ls
ctr images ls

bash 复制代码

#注意:下面的标记镜像、导入、导出镜像都是通过ctr工具实现的，原因是crictl并没有这些功能。
#所以，在执行ctr命令时，都要指定命名空间，因为crictl默认的命名空间是k8s.io。

#标记镜像【-n表示namespace】【i表示image】【语法：ctr i tag 原名字 原名字】：
ctr -n k8s.io i tag docker.io/calico/cni:v3.25.0 ck/calico/cni:v3.25.0

#导出镜像：
ctr -n k8s.io i export calico-cni-v3.25.0.tar docker.io/calico/cni:v3.25.0

#导入镜像：
ctr -n k8s.io image import calico-cni-v3.25.0.tar
