新能源汽车测试工程师工作笔记：VCU输出PWM波常见问题排查

做新能源商用车三电标定、硬件实车测试的同行，日常肯定都碰到过这类奇葩现象：

同一款VCU、同一路PWM输出端口、软件频率和占空比配置完全没变，只更换不同厂家的直流离心水泵，采集出来的PWM波形直接出现诡异差异。

一款水泵接上后，PWM低电平稳稳落在0V，波形标准规整；

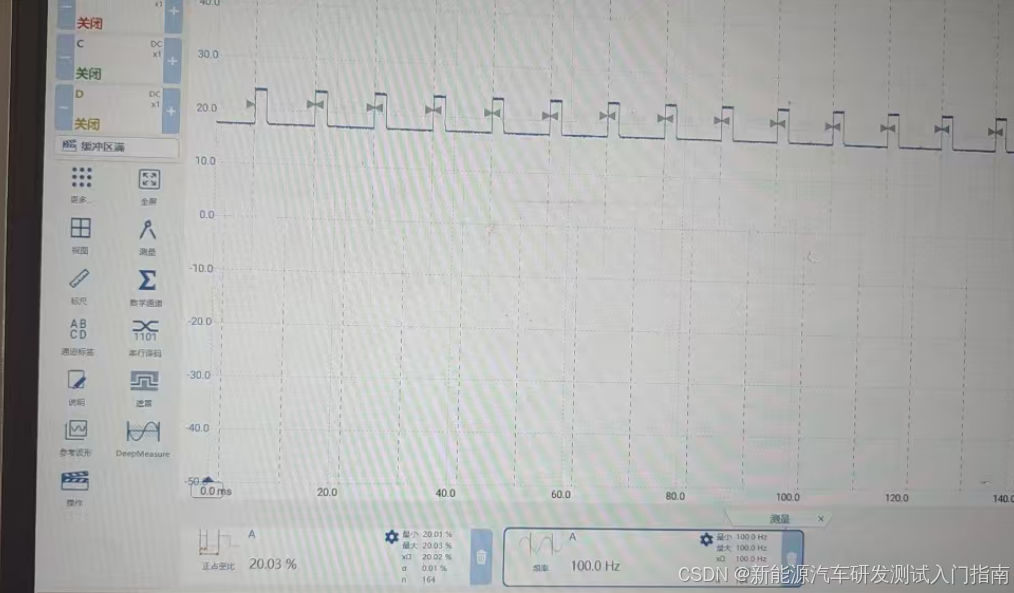

另一款同规格直流离心水泵，同样的VCU、同样的PWM频率、同样的占空比，低电平却死活拉不下去，实测卡在16~17V左右。

很多测试新人第一反应：是不是VCU驱动坏了？是不是底层软件PWM配置飘了？是不是线束接地接触不良？

其实都不是。从电气硬件底层原理拆解，这是车载直流离心水泵PWM接口设计差异，和VCU输出驱动模式不匹配导致的典型共性问题，今天把现场排查逻辑、硬件原理、根因分析、整改方案一次性梳理清楚，做测试、硬件、标定的同事都能直接套用。

硬件平台：同款VCU，无任何硬件改版、软件参数修改；
负载对象：两款不同厂家、同规格直流离心水泵；
波形特征：
- PWM输出频率一致、占空比一致、高电平幅值一致；
- 正常款水泵：PWM低电平 = 0V，符合设计理论值；
- 异常款水泵：PWM低电平滞留在16~17V，无法拉低至地电位；
排除项：线束通断、接地搭铁、供电电压、VCU程序版本全部一致，唯一变量只有水泵本体。

本质问题就一句话：两款直流离心水泵的PWM调速引脚内部电路设计不一样，一款是纯高阻输入，一款内部自带电源上拉电阻，和VCU开漏输出驱动不匹配。

这类水泵PWM调速引脚内部是高阻模拟输入结构，无内置上拉、无内置下拉电阻。

VCU主流车载PWM输出多为开漏驱动架构，内部只有一路下拉NMOS管：

这种架构是行业标准匹配方案，适配绝大多数车企VCU开漏输出。

问题出在第二家水泵厂家的硬件设计：在PWM输入引脚内部，集成了一颗上拉电阻，直接接到水泵24V供电端。

此时电气回路发生质变：

VCU依旧是开漏输出、靠下拉NMOS拉低电平；

但回路变成：24V整车供电 → 水泵内部上拉电阻 → PWM信号线 → VCU下拉MOS管导通电阻 → 整车地。

相当于形成了电阻分压回路 ，VCU下拉MOS管的导通驱动能力有限，没办法把被24V上拉的信号硬生生拉到0V，分压之后就稳定滞留在16~17V。

这也能解释：为什么频率、占空比一点没变，只有低电平异常------时序由VCU软件决定，电平由硬件回路分压决定，互不干扰。

我们商用车多为24V供电系统，异常水泵内部上拉电阻、VCU下拉MOS导通内阻形成固定分压比。

上拉电阻阻值偏小、VCU下拉驱动内阻偏大时，分压后的残留电压就会落在16~17V，这不是偶发误差，是硬件电路固有特性。

这种非0V的"假低电平"隐患很大：

水泵内部控制芯片电平识别阈值一旦偏低，会误把低电平判为高电平 ，出现水泵调速失灵、常转、转速抖动、温控逻辑紊乱等问题；

同时VCU内部下拉MOS长期承受灌电流分压工况，长期工况下会加剧器件发热、加速老化。

断电拔开VCU与水泵接插件，用万用表电阻档测量水泵PWM引脚：

不用拆壳、不用看原理图，万用表一测就能锁定根因。

在VCU PWM输出引脚端，增加一颗2k~10kΩ下拉电阻至整车地，强行抵消水泵内部上拉分压，把低电平强制拉回0V，现场改动最小、见效最快。

要求水泵厂家统一PWM接口设计，取消内部24V上拉电阻，做成行业通用纯高阻输入，和主流VCU开漏输出架构匹配，从源头规避批量问题。

若VCU底层软件支持，可将该路PWM从开漏输出配置为推挽输出，增强高低电平驱动能力，直接强行拉低电位，适配带内部上拉的水泵负载。

做新能源汽车硬件与测试，很多PWM波形异常、负载调速故障，不要先怀疑VCU和程序。

同控制器、同配置、只换负载就出电平异常，90%都是外部负载（直流离心水泵、冷却风扇、鼓风机等）接口内部上下拉设计不标准，和VCU开漏/推挽驱动模式不匹配造成。

把这个逻辑吃透，后续碰到同类PWM电平漂移、低电平拉不低、高电平拉不高的问题，都可以按这套思路快速排查，少走弯路、快速闭环问题。
