云原生部署架构演进：基于 Helm 的 GitOps 落地选型

摘要

Kubernetes 集群规模化落地过程中，部署流程标准化、配置文件统一治理、发布动作自动化成为集群运维核心诉求。本文围绕部署模式演化、Helm 运行机制、GitOps 落地逻辑、配置加载规则、CI/CD 架构设计与多场景选型策略展开论述，梳理云原生应用发布全链路技术逻辑，界定各类部署方案适用边界、集成权重与资源配置兼容规则，给出不同业务体量、不同基础设施环境下的落地选型依据。

一、云原生部署架构演进史

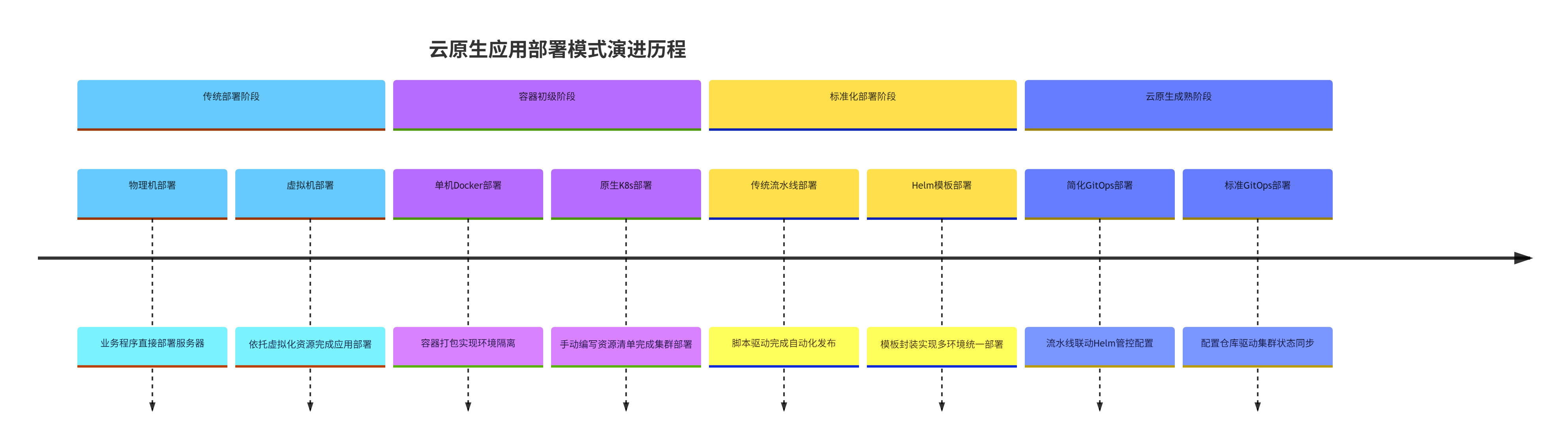

1.1 技术演进链路时序图

1.2 同维度部署模式对比

|--------------|---------------|-------------|---------------|------------|---------------|
| 部署模式 | 配置管理形式 | 多环境适配能力 | 版本回滚机制 | 运维人力成本 | 适用业务场景 |
| 原生 YAML 部署 | 独立分散资源清单 | 弱 | 无内置回滚逻辑 | 高 | 临时测试、极简应用部署 |
| Kustomize 部署 | YAML 基础文件叠加补丁 | 中 | 依赖文件版本备份 | 中 | 轻量集群、无复杂配置应用 |
| Helm 模板部署 | 通用模板 + 环境变量文件 | 强 | 内置版本记录一键回滚 | 低 | 企业级微服务集群部署 |
| 传统流水线部署 | 流水线脚本绑定部署参数 | 中 | 依托流水线执行日志 | 中 | 中小团队自动化基础落地 |
| GitOps 部署 | 配置仓库统一托管部署文件 | 极强 | 仓库版本追溯 + 组件自愈 | 较低 | 多集群、高合规线上生产环境 |

二、Helm 核心原理与企业实战

2.1 原生 K8s YAML 存在的行业痛点

同类型业务应用资源结构高度重合，重复编写大量同质化 YAML 文件，编写效率低下。
开发、测试、生产集群资源配额、镜像标识、网络配置存在差异，无统一配置区分方案。
集群资源变更无版本留存记录，线上故障发生后无法快速回退至稳定运行状态。
业务应用与中间件组件部署顺序无统一管控，组件依赖部署流程无法固化。
大批量应用批量发布时，无批量编排工具，运维操作复杂度持续上升。

2.2 Helm 核心能力、解决问题

Helm 为 Kubernetes 生态官方应用包管理工具，核心作用为实现集群应用编排标准化。

可解决问题：完成资源模板复用、多环境配置隔离、发布版本管控、组件依赖编排、自动化流程接入。

核心能力：模板渲染、环境参数注入、版本生命周期管理、私有仓库资源分发、批量资源部署。

资源配置兼容说明 ：集群内独立维护的 Service、Ingress 静态 YAML 配置，无法被 Helm 主动加载合并；Helm 仅渲染自身templates目录内定义的资源清单，外部独立 YAML 属于独立管控资源，二者相互隔离，不可直接外挂复用，如需统一管控，需将网络层资源纳入 Helm 模板体系统一编写。

2.3 Helm 三大核心概念

1、Chart

Kubernetes 应用部署程序包，集合集群资源模板、默认配置参数、组件依赖声明等文件，为 Helm 最小部署交付单元。

2、Release

Chart 文件部署至指定 K8s 命名空间后生成的运行实例，同一 Chart 可依托不同环境配置，在集群内生成多个独立 Release 实例，实现环境隔离部署。

3、Repo

Helm 资源仓库，分为公共开源仓库与企业私有仓库，用于存储打包完成的 Chart 压缩包，实现 Chart 资源统一存储、分发与版本管理。

2.4 Helm 完整生命周期与部署时序图

2.4.1 生命周期划分

Install：首次完成 Chart 应用集群部署，生成初始 Release 实例。

Upgrade：修改模板文件、环境参数、镜像版本后，更新集群内运行应用，同步递增 Release 版本序号。

Rollback：触发版本回退指令，调用历史 Release 配置覆盖当前集群资源，恢复业务运行状态。

Uninstall：清除指定 Release 关联的全部集群资源，完成应用下线操作。

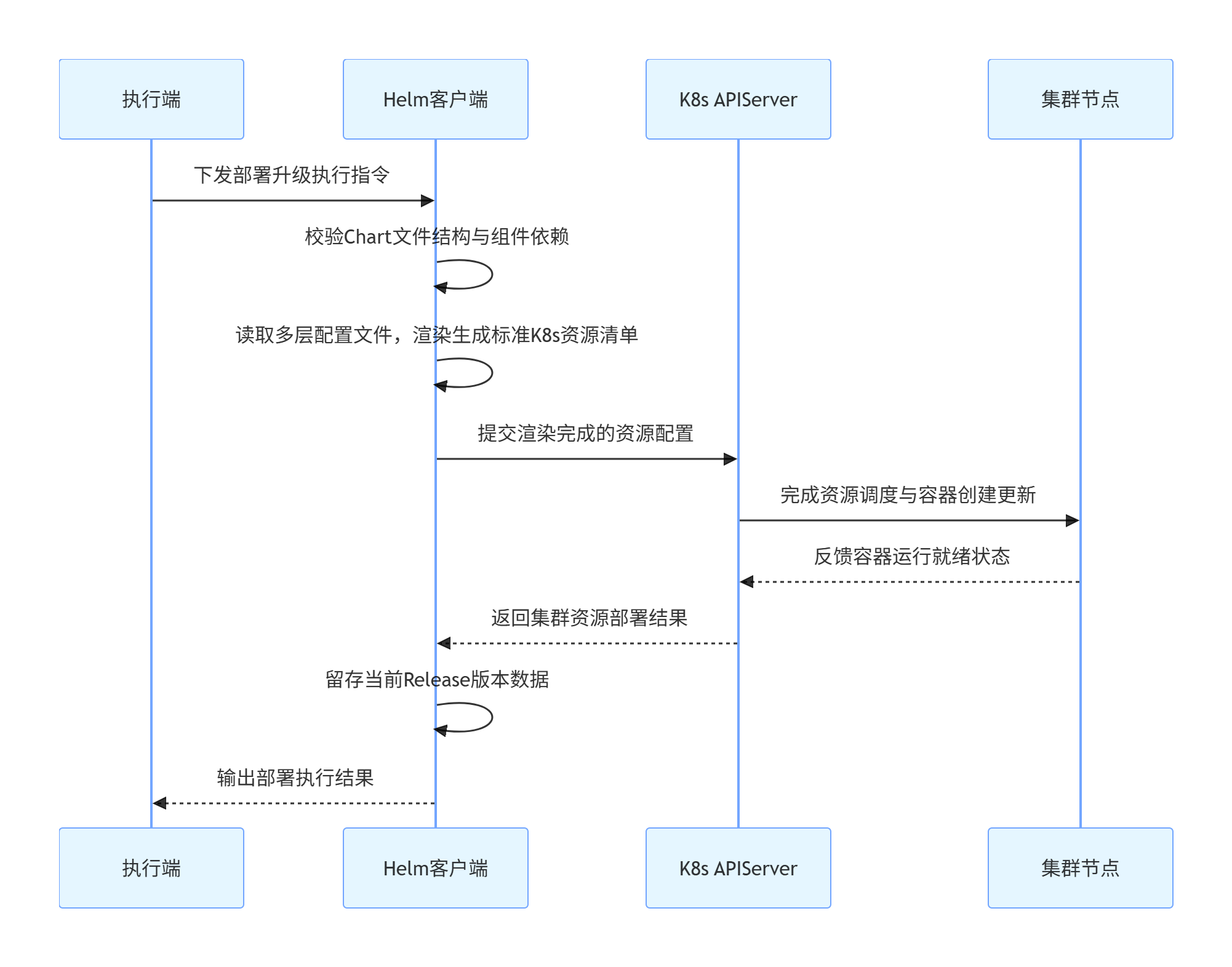

2.4.2 部署全流程时序图

2.5 Helm 标准目录结构及文件作用

复制代码

service-standard-chart/`
`├── Chart.yaml`
`├── values.yaml`
`├── values-dev.yaml`
`├── values-test.yaml`
`├── values-prod.yaml`
`├── .helmignore`
`├── charts/`
`└── templates/`
`    ├── _helpers.tpl`
`    ├── deployment.yaml`
`    ├── service.yaml`
`    ├── ingress.yaml`
`    ├── configmap.yaml`
`    ├── secret.yaml`
`    └── NOTES.txt

Chart.yaml：定义 Chart 名称、模板版本、应用版本、维护信息、组件依赖等基础元数据。
values.yaml：存储全局通用默认配置参数，作为所有环境配置基础项。
values - 环境标识.yaml：区分不同运行环境专属配置，定义差异化部署参数。
.helmignore：设定打包过滤规则，剔除无用文件，缩减 Chart 包体积。
charts：存放当前应用依赖的第三方组件 Chart 文件，统一管理组件依赖关系。
templates：集群资源模板存储目录，承载所有可渲染 K8s 资源文件。
_helpers.tpl：封装通用命名规则、资源标签等公共模板变量，精简模板代码。
资源类 yaml 文件：对应 K8s 各类核心资源模板，通过模板语法完成参数动态注入。
NOTES.txt：部署完成后输出提示文本，记录应用访问地址、状态校验方式等信息。

配置界定准则：

templates 目录存放固定不变的 K8s 资源结构与模板语法，所有随环境、应用、实例变化的参数（如镜像、副本数、JVM 参数、端口、资源配置）均抽取至 values 文件中，实现模板与配置分离。

2.6 通用企业级实战模板

Chart.yaml

java 复制代码

# Chart API 版本，v2 为 Helm3 标准
apiVersion: v2
# Chart 名称，全局唯一标识
name: standard-business-chart
# Chart 描述信息
description: General microservice deployment chart based on Helm3
# 应用类型，固定为 application
type: application
# Chart 模板版本，迭代时升级
version: 1.0.0
# 业务应用默认版本号
appVersion: 1.0.0
# 维护者信息
maintainers:
  - name: cloud-native-team

templates/deployment.yaml

java 复制代码

# K8s API 组与资源版本
apiVersion: apps/v1
# 资源类型：部署控制器
kind: Deployment
metadata:
  # 应用名称，由 Release 名称动态生成
  name: {{ .Release.Name }}-app
  # 部署命名空间
  namespace: {{ .Values.global.namespace }}
spec:
  # 副本数，从 values 读取
  replicas: {{ .Values.replicaCount }}
  # 标签选择器，与模板匹配
  selector:
    matchLabels:
      app: {{ .Release.Name }}
  # Pod 模板定义
  template:
    metadata:
      labels:
        app: {{ .Release.Name }}
    spec:
      containers:
        - name: {{ .Release.Name }}
          # 镜像地址，从 values 读取仓库、名称、版本
          image: {{ .Values.image.repository }}:{{ .Values.image.tag }}
          # 镜像拉取策略
          imagePullPolicy: {{ .Values.image.pullPolicy }}
          # 环境变量：JVM 参数
          env:
            - name: JAVA_OPTS
              value: {{ .Values.jvm.opts | quote }}
            # 环境变量：Nacos 注册中心地址
            - name: NACOS_SERVER_ADDR
              value: {{ .Values.nacos.serverAddr | quote }}
            - name: NACOS_NAMESPACE
              value: {{ .Values.nacos.namespace | quote }}
            - name: NACOS_GROUP
              value: {{ .Values.nacos.group | quote }}
          # 容器暴露端口
          ports:
            - containerPort: {{ .Values.service.port }}
          # 资源限制配置
          resources:
            limits:
              cpu: {{ .Values.resources.limits.cpu }}
              memory: {{ .Values.resources.limits.memory }}
            requests:
              cpu: {{ .Values.resources.requests.cpu }}
              memory: {{ .Values.resources.requests.memory }}

values.yaml

java 复制代码

# 全局基础配置
global:
  # 部署命名空间
  namespace: default
  # 环境标识：dev/test/prod
  env: dev

# 容器镜像配置
image:
  # 镜像仓库地址
  repository: harbor.example.com/business/service
  # 镜像版本标签
  tag: latest
  # 镜像拉取策略
  pullPolicy: IfNotPresent

# 应用副本数
replicaCount: 1

# 容器资源限制
resources:
  limits:
    cpu: 1000m
    memory: 1024Mi
  requests:
    cpu: 500m
    memory: 512Mi

# 服务端口配置
service:
  port: 8080

# JVM 启动参数配置
jvm:
  opts: "-Xms512m -Xmx1024m -XX:+UseG1GC"

# Nacos 注册中心与配置中心地址
nacos:
  serverAddr: "nacos.default.svc.cluster.local:8848"
  namespace: "dev"
  group: "DEFAULT_GROUP"

三、Helm + GitOps 架构思想 & 配置治理

3.1 GitOps 标准定义与核心思想

GitOps 是以版本控制系统作为集群运维管控核心载体的持续交付运维模式，将所有集群部署配置、资源定义文件统一托管至代码仓库，集群所有资源变更动作均依托代码仓库提交行为触发，实现集群配置版本化、变更流程化、状态可审计。

3.2 Helm 与 GitOps 组合落地核心逻辑

Git 仓库完成所有 Chart 模板、环境配置文件的版本管控与团队协同修改，Helm 承担配置渲染、集群资源部署、版本生命周期管理职能。二者结合实现部署配置统一存储、部署流程标准化、发布行为可追溯，打通配置管理与集群部署全链路。

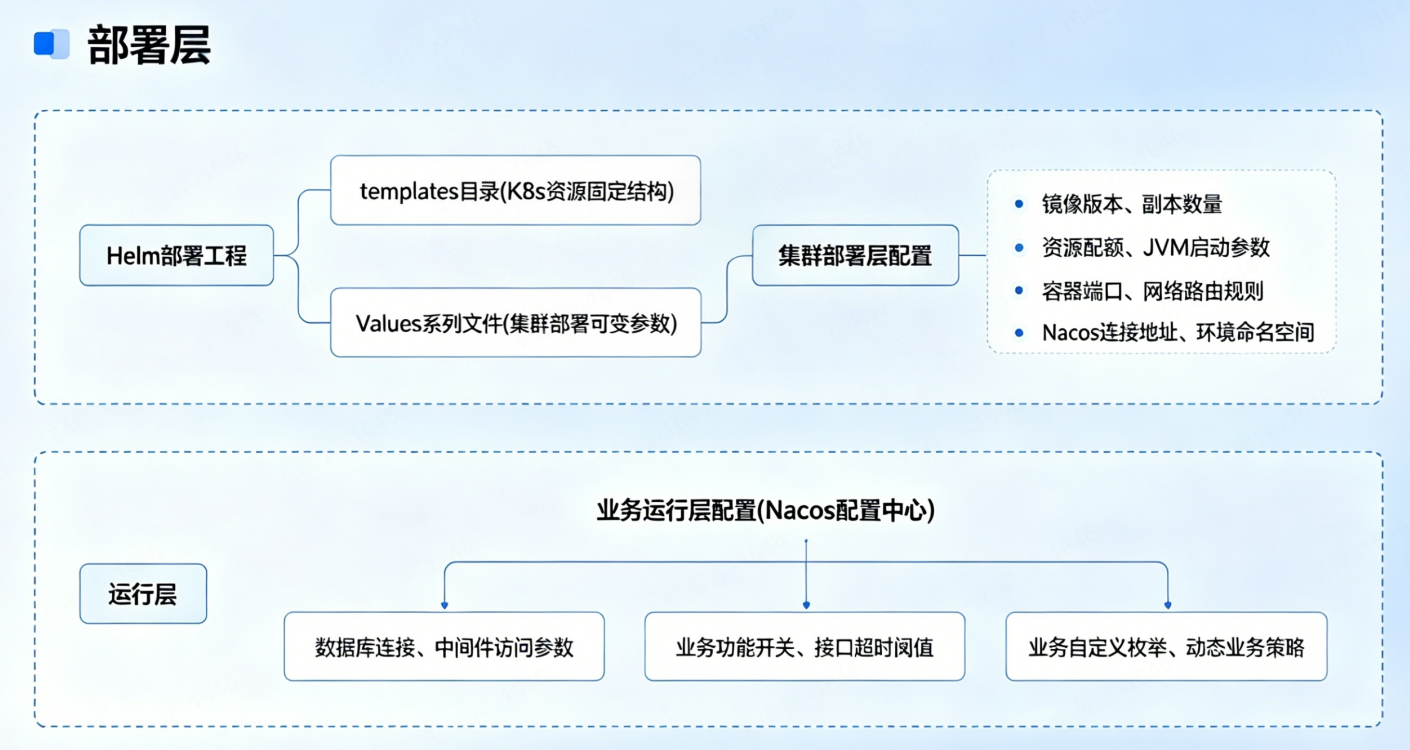

3.3 云原生双层配置分层架构

1. 集群部署层配置

托管于整套 Helm 工程内部，依托目录文件划分管控范围。templates目录固化 Deployment、Service 等 K8s 资源编排结构；values.yaml及多环境配置文件，统一存放镜像信息、JVM 参数、集群资源规格、Nacos 集群接入地址等部署维度变量。配置变更后必须重新执行 Helm 发布命令，重启容器方可生效，作用于集群调度与应用启动阶段。

2. 业务运行层配置

统一存放至 Nacos 配置中心，脱离部署工程独立管理。涵盖业务数据库链路、功能启停开关、业务接口参数等业务运行属性。应用启动后主动拉取配置，修改内容无需重新发布、重启容器，即可实时生效，仅作用于程序业务逻辑运行阶段。

3、分层协作关系

整套 Helm 工程作为唯一部署载体，完成容器实例创建与基础运行环境初始化，指定应用对接的 Nacos 服务地址；应用运行后主动读取 Nacos 内业务参数，两类配置相互配合，共同支撑服务完整运行。

3.4 企业落地两种核心模式

简化版 GitOps依托自动化流水线拉取代码仓库内 Helm 配置文件，流水线内部直接执行 Helm 部署指令完成应用发布，无需部署独立集群管控组件，部署流程轻量化，落地周期短。
标准 GitOps部署 ArgoCD、FluxCD 等专用集群同步组件，自动化流水线仅完成代码编译、镜像构建、镜像推送操作，不执行集群部署指令，管控组件实时监听代码仓库配置变更，自动完成集群资源同步更新。

四、K8s YAML 配置管理技术选型

4.1 主流 YAML 管理工具对比表

|-----------|------------|-------------|----------|------------|-------------|
| 工具类型 | 模板渲染能力 | 多环境适配效率 | 学习成本 | 集群版本管控 | 企业落地优先级 |
| 原生 YAML | 无 | 低 | 低 | 无 | 低 |
| Kustomize | 弱 | 中 | 低 | 弱 | 中 |
| Helm | 强 | 高 | 中 | 强 | 高 |

4.2 源码仓库与制品仓库分工对比

Git 源码仓库存储 Chart 模板文件、环境配置文件、部署规则文件，负责配置文件版本迭代、团队协同修改、部署逻辑留存，管控部署流程源码数据。
Harbor 制品仓库存储业务应用 Docker 镜像、打包完成的 Chart 压缩包，负责交付产物存储、镜像安全检测、访问权限划分，管控编译打包后的成品资源。

4.3 企业选型判定标准

业务集群存在多环境隔离、大批量同类应用部署、频繁版本迭代、自动化发布需求时，必须采用 Helm 作为核心部署编排工具。业务架构简单、应用数量少、无频繁迭代需求，可选用 Kustomize 完成基础资源管理。临时测试场景可直接使用原生 YAML 快速完成部署。

五、企业 CI/CD 部署架构多场景选型策略

5.1 架构集成权重基本原则

CI/CD 架构搭建遵循按需集成、轻量化优先 原则，非强业务刚需不引入额外管控组件。多数业务场景下，流水线结合 Helm 即可满足全量发布需求，无需叠加多层中间管控组件。

5.2 场景一：中小型业务集群・流水线 + Helm 简化版 GitOps

架构流程

代码提交触发流水线，流水线完成代码编译、项目打包、镜像构建、镜像推送，流程末端直接调用 Helm 命令完成应用安装与升级，依托 Helm 自身实现版本记录与快速回滚。

架构优势

架构链路短，无额外组件部署与维护成本，流水线权限统一管控，发布流程上手简单，改造周期短。

适用场景

业务服务数量未过百，仅区分开发、测试、生产三类环境，无跨集群同步需求，运维人员编制有限。

能力覆盖

满足日常版本迭代、环境隔离、基础发布回滚、多环境配置差异化部署全需求。

5.3 场景二：中大型分布式集群・流水线 + Helm+ArgoCD 标准 GitOps

架构流程

CI 流水线仅承担编译、打包、镜像推送、配置文件版本更新动作，不执行任何集群部署指令。ArgoCD 独立监听 Git 配置仓库变更，自动拉取 Helm Chart 配置，完成模板渲染与集群资源同步，内置状态校验、配置自愈、批量集群同步能力。

架构优势

CI 与 CD 职责完全拆分，集群配置与运行状态强一致性，支持多集群统一管控，具备配置漂移自动修复能力，发布权限分层管控。

适用场景

业务服务数量超百个，存在多地域集群、多租户隔离需求，生产环境发布合规要求高，需要留存全链路配置变更审计日志。

集成注意事项

该架构组件体量偏大，需单独规划 ArgoCD 集群资源，增加日常版本维护、权限配置、异常同步排查工作量，业务体量不足时投入产出比较低。

5.4 场景三：公有云托管集群・云原生平台原生能力集成

以腾讯云 TKE、阿里云 ACK 这类公有云标准 K8s 集群为例，平台自带可视化运维界面，支持页面直接编辑 Deployment、Service、Ingress 等资源，可可视化调整 Pod 资源配额、副本数量、镜像版本、端口映射等配置，同时平台内置应用版本管理、灰度发布、一键回滚等原生运维能力。

5.4.1 Helm 在公有云集群的通用使用逻辑

公有云容器集群完全遵循原生 K8s 协议，可直接对接本地 Helm 客户端使用，不受云厂商界面操作限制。平台可视化界面本质是对 K8s 原生资源的图形化编辑，所有页面配置最终都会转化为标准 K8s YAML 资源清单，和 Helm 渲染生成的资源文件格式完全互通。

5.4.2 存量可视化资源适配 Helm 方案

存量资源导出转换前期依靠云平台页面创建的 Deployment、Service、Ingress 等资源，可直接在控制台导出对应完整 YAML 配置，将导出内容拆分归类，分别录入 Helm 工程内templates目录下对应模板文件中。
静态配置模板化改造把页面固定填写的 Pod 资源参数、服务端口、路由规则、镜像地址等静态内容，抽离为values环境配置变量，依托 Helm 语法实现参数动态注入，完成可视化手动配置向模板化配置的迁移。
资源统一托管规则独立存在、未纳入 Helm 模板体系的 Service、Ingress 外置 YAML 文件，无法被 Helm 自动识别、加载与合并调度，不存在外挂复用的使用方式。若要实现全链路统一发布管控，必须将所有集群网络资源、业务部署资源全部纳入 Helm 模板体系统一编写管理。

5.4.3 两种落地使用模式

通用标准化模式完全沿用自建流水线搭配 Helm 的部署体系，摒弃云平台可视化手动改配置的操作习惯，统一通过 Helm 命令完成应用安装、升级、回滚操作。该模式脱离云厂商平台绑定，集群迁移、环境复刻不受公有云私有能力限制，适配跨云、混合云架构规划。
云平台融合模式业务无跨云迁移规划，长期固定使用单一公有云集群时，可保留 Helm 作为配置模板管理核心，同时适度复用云平台原生发布、版本回滚能力。流水线完成镜像推送后，既可以通过 Helm 完成批量部署，也可依托云平台控制台做简易运维调整，兼顾标准化管理与轻量化日常运维。

5.4.4 选型取舍

公有云原生可视化运维、版本管控功能具备较强平台专属属性，深度依赖此类能力会提升架构绑定性，后续迁移至自建机房集群或其他厂商云集群时，整体发布流程需要重新适配重构。在技术架构统一化要求较高的项目中，优先以 Helm 为核心搭建通用部署体系，弱化云平台私有运维能力依赖。

5.5 多架构选型总结

通用主流选型：流水线 + Helm 简化版 GitOps，适配 80% 企业常规业务，平衡落地成本与运维效率。
高合规多集群选型：叠加 ArgoCD 构建标准 GitOps 架构，满足大型集群统一管控与审计需求。
公有云托管选型：优先保留 Helm 通用部署逻辑，完成可视化存量资源模板化改造，谨慎深度绑定云厂商私有发布体系。
架构集成避免过度冗余，业务体量决定组件引入范围，公有云环境优先保障部署架构通用性。

六、核心复习要点

部署演进整体趋向模板化、自动化、配置化，Helm 是企业应用编排主流方案
Helm 以 Chart、Release、Repo 为核心，四大生命周期覆盖部署、升级、回滚、下线
区分模板与配置边界，外部资源无法直接外挂纳入 Helm 管理
GitOps 秉持配置即代码，代码仓库作为集群配置唯一可信源
划分部署层与业务运行层配置，两类配置生效条件与管控范围互不相同
按业务规模选型 CI/CD 架构，遵循轻量化原则，规避组件过度堆砌
