《大营销平台系统设计实现》 - 营销服务第9节：模板模式串联抽奖规则

一、本章诉求

1. 这一节整体在解决什么问题

第八节的时候，规则树虽然已经有了：

树模型
节点接口
节点实现
决策引擎

但它还只是"能单独跑一个测试"的状态，并没有真正接入抽奖主流程。

同时，第八节的抽奖主流程里，前置规则和规则树之间还没有形成完整串联：

前置责任链拿到一个初步奖品
后面的树结构只是设计好了
中间还有很多旧的过滤器结构残留

第九节干的事，就是把这些碎片拼完整：

前置规则继续用责任链
责任链返回的不再只是 awardId，而是"带来源信息的结果对象"
后续规则不再走旧的过滤器模式，而是正式交给规则树
规则树配置不再手工在测试里构造，而是从数据库读取
主流程通过模板方法把这两段规则逻辑正式串起来

所以这一节不是"又加了一个模式"，而是把前面几节铺的结构真正落成一条完整业务链。

二、什么是模板方法

模板方法是一种设计模式，你可以把它理解成：

先在父类里把一整套业务流程的执行顺序固定下来，再把其中某些具体步骤留给子类去实现。

也就是说，它解决的是：

流程骨架不变，但某些环节允许扩展

最简单的理解

比如抽奖流程，不管怎么变化，大体步骤都差不多：

校验参数
做前置规则处理
计算抽奖结果
做中奖后规则过滤
返回最终结果

这个"先做什么，后做什么"的顺序，其实是稳定的。

那就可以把这条固定顺序写在父类里。

但具体怎么做前置规则、怎么做中奖后过滤，不同实现可能不一样。

这些变化的部分，就交给子类去实现，这就是模板方法。

三、功能实现

1. 库表设计

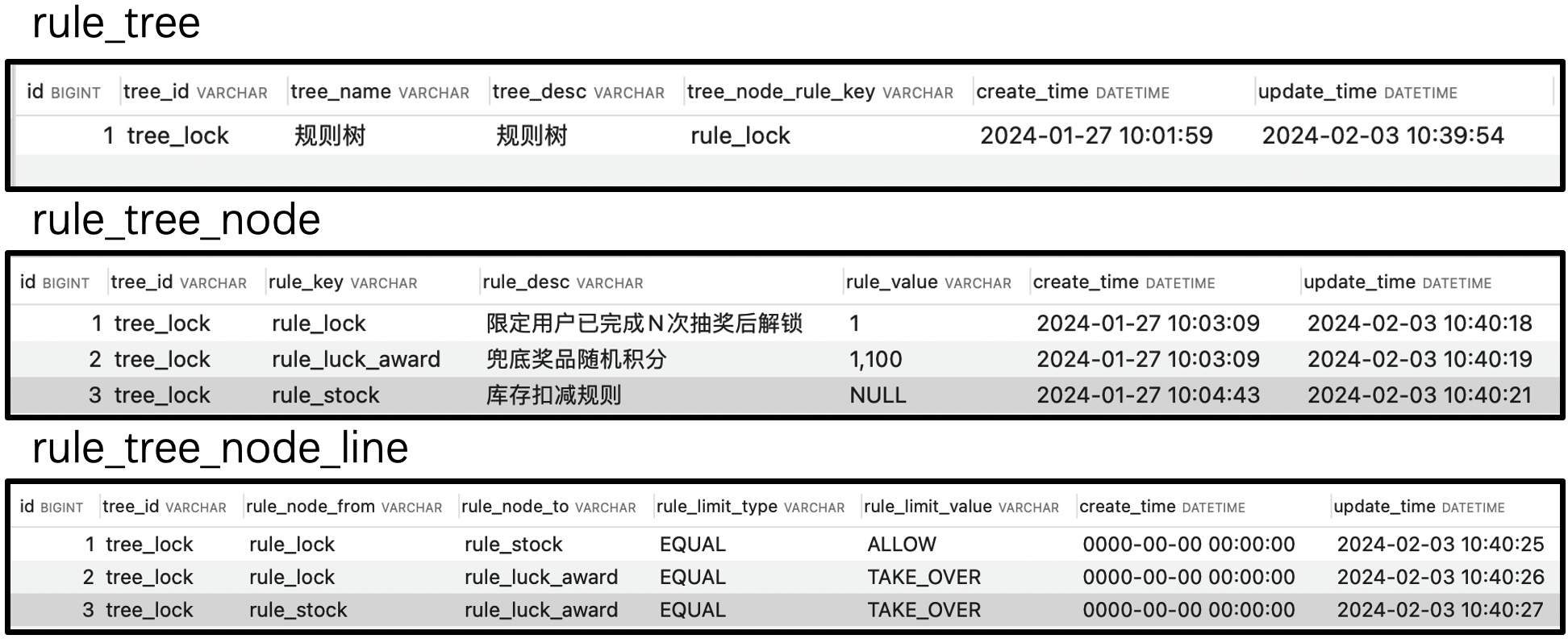

设计3个表；树根 - rule_tree、节点 - rule_tree_node、连线 - rule_tree_node_line 通过这3个表构建出一颗规则树。

2. 工程结构

rule 规则部分，保留；责任链、规则树，去掉之前的 filter 过滤器。

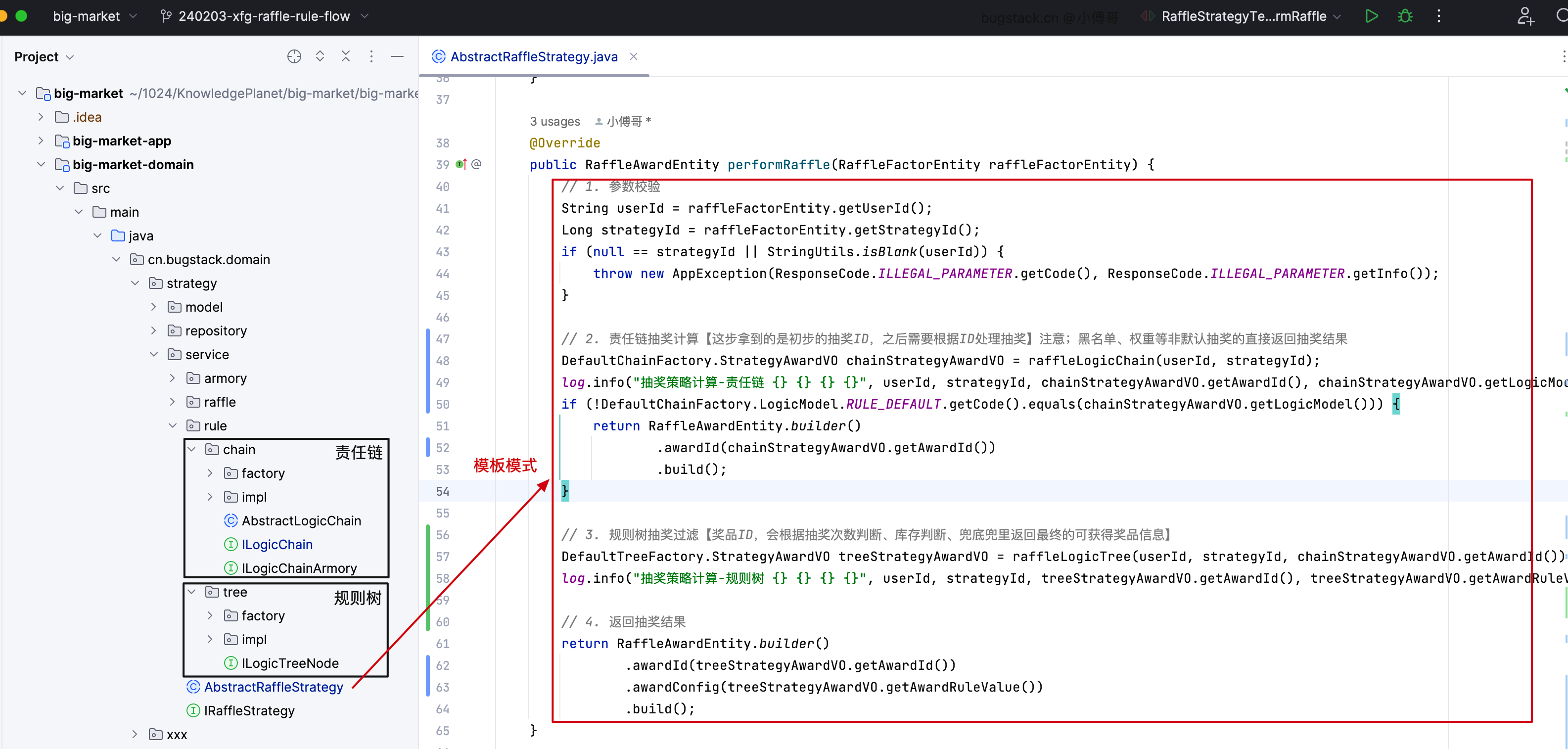

在 AbstractRaffleStrategy 抽象类，串联调用流程。先是责任链，后是规则树。责任链处理的是不同的抽奖【黑名单、权重、默认】，处理完的抽奖结果，如果是默认抽奖则需要进行库存、次数等校验，并给出最终发奖结果。
本节还包括了根据上一节实现的规则树模型，设计的库表结构。并实现出仓储数据查询的操作。

3.抽奖模板主流程正式升级

java 复制代码

/**
 * @author Fuzhengwei bugstack.cn @小傅哥
 * @description 抽奖策略抽象类，定义抽奖的标准流程
 * @create 2024-01-06 09:26
 */
@Slf4j
public abstract class AbstractRaffleStrategy implements IRaffleStrategy {

    // 策略仓储服务 -> domain层像一个大厨，仓储层提供米面粮油
    protected IStrategyRepository repository;
    // 策略调度服务 -> 只负责抽奖处理，通过新增接口的方式，隔离职责，不需要使用方关心或者调用抽奖的初始化
    protected IStrategyDispatch strategyDispatch;
    // 抽奖的责任链 -> 从抽奖的规则中，解耦出前置规则为责任链处理
    protected final DefaultChainFactory defaultChainFactory;
    // 抽奖的决策树 -> 负责抽奖中到抽奖后的规则过滤，如抽奖到A奖品ID，之后要做次数的判断和库存的扣减等。
    protected final DefaultTreeFactory defaultTreeFactory;

    public AbstractRaffleStrategy(IStrategyRepository repository, IStrategyDispatch strategyDispatch, DefaultChainFactory defaultChainFactory, DefaultTreeFactory defaultTreeFactory) {
        this.repository = repository;
        this.strategyDispatch = strategyDispatch;
        this.defaultChainFactory = defaultChainFactory;
        this.defaultTreeFactory = defaultTreeFactory;
    }

    @Override
    public RaffleAwardEntity performRaffle(RaffleFactorEntity raffleFactorEntity) {
        // 1. 参数校验
        String userId = raffleFactorEntity.getUserId();
        Long strategyId = raffleFactorEntity.getStrategyId();
        if (null == strategyId || StringUtils.isBlank(userId)) {
            throw new AppException(ResponseCode.ILLEGAL_PARAMETER.getCode(), ResponseCode.ILLEGAL_PARAMETER.getInfo());
        }

        // 2. 责任链抽奖计算【这步拿到的是初步的抽奖ID，之后需要根据ID处理抽奖】注意；黑名单、权重等非默认抽奖的直接返回抽奖结果
        DefaultChainFactory.StrategyAwardVO chainStrategyAwardVO = raffleLogicChain(userId, strategyId);
        log.info("抽奖策略计算-责任链 {} {} {} {}", userId, strategyId, chainStrategyAwardVO.getAwardId(), chainStrategyAwardVO.getLogicModel());
        if (!DefaultChainFactory.LogicModel.RULE_DEFAULT.getCode().equals(chainStrategyAwardVO.getLogicModel())) {
            return RaffleAwardEntity.builder()
                    .awardId(chainStrategyAwardVO.getAwardId())
                    .build();
        }

        // 3. 规则树抽奖过滤【奖品ID，会根据抽奖次数判断、库存判断、兜底兜里返回最终的可获得奖品信息】
        DefaultTreeFactory.StrategyAwardVO treeStrategyAwardVO = raffleLogicTree(userId, strategyId, chainStrategyAwardVO.getAwardId());
        log.info("抽奖策略计算-规则树 {} {} {} {}", userId, strategyId, treeStrategyAwardVO.getAwardId(), treeStrategyAwardVO.getAwardRuleValue());

        // 4. 返回抽奖结果
        return RaffleAwardEntity.builder()
                .awardId(treeStrategyAwardVO.getAwardId())
                .awardConfig(treeStrategyAwardVO.getAwardRuleValue())
                .build();
    }

    /**
     * 抽奖计算，责任链抽象方法
     *
     * @param userId     用户ID
     * @param strategyId 策略ID
     * @return 奖品ID
     */
    public abstract DefaultChainFactory.StrategyAwardVO raffleLogicChain(String userId, Long strategyId);

    /**
     * 抽奖结果过滤，决策树抽象方法
     *
     * @param userId     用户ID
     * @param strategyId 策略ID
     * @param awardId    奖品ID
     * @return 过滤结果【奖品ID，会根据抽奖次数判断、库存判断、兜底兜里返回最终的可获得奖品信息】
     */
    public abstract DefaultTreeFactory.StrategyAwardVO raffleLogicTree(String userId, Long strategyId, Integer awardId);

}

第八节时，它的流程大致是：

参数校验
走责任链拿 awardId
再继续做中置规则过滤
如果拦截就走兜底描述
否则返回奖品

到了第九节，主流程完全重组了。

现在的流程是：

参数校验
调用 raffleLogicChain(userId, strategyId) 做责任链抽奖
如果责任链结果不是默认抽奖，而是黑名单或权重规则直接接管，那就直接返回结果
如果责任链走的是默认抽奖，再继续调用 raffleLogicTree(userId, strategyId, awardId) 做规则树过滤
最终返回规则树产出的奖品信息

这个变化很重要，因为它把主流程清晰拆成了两段：

责任链负责前置规则与初步抽奖
规则树负责中奖后的进一步规则过滤和结果修正

另外，这个类还新增了一个依赖：

DefaultTreeFactory

并新增两个抽象方法：

raffleLogicChain(...)
raffleLogicTree(...)

4.默认抽奖策略正式实现"两段式规则流"

这个类在这一节里从"过滤器实现类"进一步演进成了"流程编排实现类"。

它现在的职责很明确：

raffleLogicChain(...)：
- 从责任链工厂拿责任链
- 调用 logic(...)
- 返回责任链结果对象
raffleLogicTree(...)：
- 根据 strategyId + awardId 查询当前奖品绑定的规则模型
- 如果没有规则模型，直接返回当前奖品
- 如果有规则模型，就根据模型值查询整棵规则树
- 再通过规则树工厂创建决策引擎
- 最终执行规则树并返回结果

5. 责任链返回值从 awardId 升级成结果对象

java 复制代码

/**
 * @author Fuzhengwei bugstack.cn @小傅哥
 * @description 抽奖策略规则责任链接口
 * @create 2024-01-20 09:40
 */
public interface ILogicChain extends ILogicChainArmory{

    /**
     * 责任链接口
     *
     * @param userId     用户ID
     * @param strategyId 策略ID
     * @return 奖品对象
     */
    DefaultChainFactory.StrategyAwardVO logic(String userId, Long strategyId);

}

之前责任链接口是：

输入：userId, strategyId
输出：Integer awardId

现在改成：

输出：DefaultChainFactory.StrategyAwardVO

这个 StrategyAwardVO 里多了两个字段：

awardId
logicModel

这意味着责任链不只告诉主流程"抽到了哪个奖"，还会告诉主流程：

这个奖是通过哪种规则路径拿到的。

为什么这一步重要？

因为主流程现在要判断：

如果是黑名单接管
如果是权重接管
这些都属于"规则已经替你决定完了"
不需要再进入规则树

只有当责任链返回的是 RULE_DEFAULT 时，才说明这只是一次普通随机抽奖，还需要继续进入规则树阶段。

所以 logicModel 的加入，本质上是为主流程提供了"阶段分流依据"。

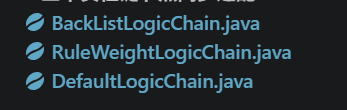

6.三个责任链节点同步适配

这三个责任链节点都做了同一类改造：

以前直接返回 awardId
现在返回 StrategyAwardVO

并且都带上自己的 logicModel

比如：

黑名单链返回 logicModel = rule_blacklist
权重链返回 logicModel = rule_weight
默认链返回 logicModel = rule_default

同时默认链的 Bean 名也从 "default" 改成了 "rule_default"，和新的 LogicModel 枚举保持统一。

这一步做完后，责任链就不只是"帮你算一个奖品"，而是变成了"帮你算出一个带来源标记的前置阶段结果"。

7.责任链工厂进一步规范化

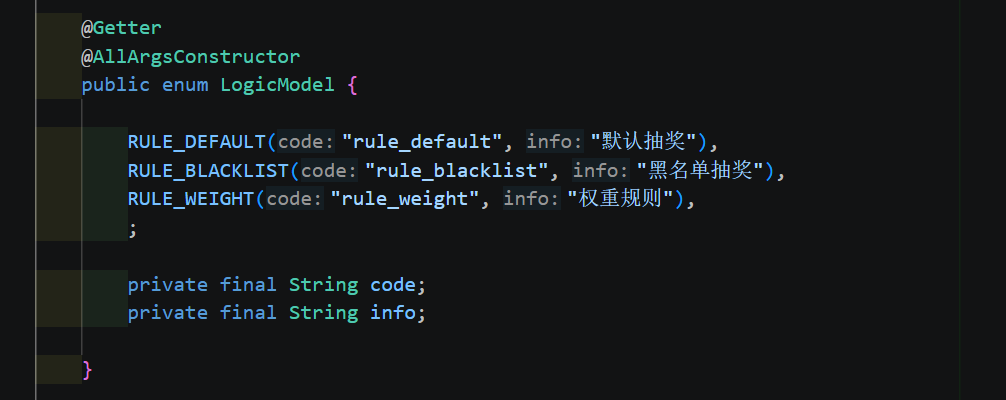

除了新增 StrategyAwardVO，这个类还补了一个 LogicModel 枚举：

RULE_DEFAULT
RULE_BLACKLIST
RULE_WEIGHT

8.规则树正式落库，不再只靠测试手工构造

这是这一节和上一节最大的实质性差别之一。

新增了三张规则树相关表及其 DAO / Mapper / PO：

rule_tree
rule_tree_node
rule_tree_node_line

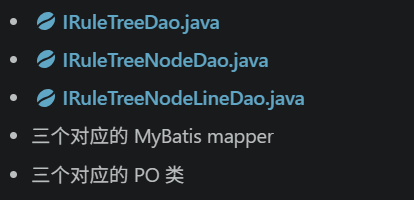

对应文件包括：

这一步的意义是：

第八节的规则树只是"内存里构造一棵树来跑一下"；

第九节开始，规则树变成真正的配置化能力，可以从数据库查出来组装成领域对象。

9.仓储层新增规则树查询与组装

新增接口：

java 复制代码

RuleTreeVO queryRuleTreeVOByTreeId(String treeId)

这个方法非常关键，因为它把数据库里的三张表组装成了领域层真正可用的 RuleTreeVO。

组装过程是：

先查 rule_tree 拿树基础信息
查 rule_tree_node 拿所有节点
查 rule_tree_node_line 拿所有连线
先把连线按 ruleNodeFrom 分组，转成 Map<String, List<RuleTreeNodeLineVO>>
再把节点和对应的连线拼起来，组装成 Map<String, RuleTreeNodeVO>
最后构建完整 RuleTreeVO
再缓存到 Redis

java 复制代码

package cn.bugstack.infrastructure.persistent.repository;

import cn.bugstack.domain.strategy.model.entity.StrategyAwardEntity;
import cn.bugstack.domain.strategy.model.entity.StrategyEntity;
import cn.bugstack.domain.strategy.model.entity.StrategyRuleEntity;
import cn.bugstack.domain.strategy.model.valobj.*;
import cn.bugstack.domain.strategy.repository.IStrategyRepository;
import cn.bugstack.infrastructure.persistent.dao.*;
import cn.bugstack.infrastructure.persistent.po.*;
import cn.bugstack.infrastructure.persistent.redis.IRedisService;
import cn.bugstack.types.common.Constants;
import org.springframework.stereotype.Repository;

import javax.annotation.Resource;
import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

/**
 * @author Fuzhengwei bugstack.cn @小傅哥
 * @description 策略服务仓储实现
 * @create 2023-12-23 10:33
 */
@Repository
public class StrategyRepository implements IStrategyRepository {

    @Resource
    private IStrategyDao strategyDao;
    @Resource
    private IStrategyRuleDao strategyRuleDao;
    @Resource
    private IStrategyAwardDao strategyAwardDao;
    @Resource
    private IRedisService redisService;
    @Resource
    private IRuleTreeDao ruleTreeDao;
    @Resource
    private IRuleTreeNodeDao ruleTreeNodeDao;
    @Resource
    private IRuleTreeNodeLineDao ruleTreeNodeLineDao;

    @Override
    public List<StrategyAwardEntity> queryStrategyAwardList(Long strategyId) {
        // 优先从缓存获取
        String cacheKey = Constants.RedisKey.STRATEGY_AWARD_KEY + strategyId;
        List<StrategyAwardEntity> strategyAwardEntities = redisService.getValue(cacheKey);
        if (null != strategyAwardEntities && !strategyAwardEntities.isEmpty()) return strategyAwardEntities;
        // 从库中获取数据
        List<StrategyAward> strategyAwards = strategyAwardDao.queryStrategyAwardListByStrategyId(strategyId);
        strategyAwardEntities = new ArrayList<>(strategyAwards.size());
        for (StrategyAward strategyAward : strategyAwards) {
            StrategyAwardEntity strategyAwardEntity = StrategyAwardEntity.builder()
                    .strategyId(strategyAward.getStrategyId())
                    .awardId(strategyAward.getAwardId())
                    .awardCount(strategyAward.getAwardCount())
                    .awardCountSurplus(strategyAward.getAwardCountSurplus())
                    .awardRate(strategyAward.getAwardRate())
                    .build();
            strategyAwardEntities.add(strategyAwardEntity);
        }
        redisService.setValue(cacheKey, strategyAwardEntities);
        return strategyAwardEntities;
    }

    @Override
    public void storeStrategyAwardSearchRateTable(String key, Integer rateRange, Map<Integer, Integer> strategyAwardSearchRateTable) {
        // 1. 存储抽奖策略范围值，如10000，用于生成1000以内的随机数
        redisService.setValue(Constants.RedisKey.STRATEGY_RATE_RANGE_KEY + key, rateRange);
        // 2. 存储概率查找表
        Map<Integer, Integer> cacheRateTable = redisService.getMap(Constants.RedisKey.STRATEGY_RATE_TABLE_KEY + key);
        cacheRateTable.putAll(strategyAwardSearchRateTable);
    }

    @Override
    public Integer getStrategyAwardAssemble(String key, Integer rateKey) {
        return redisService.getFromMap(Constants.RedisKey.STRATEGY_RATE_TABLE_KEY + key, rateKey);
    }

    @Override
    public int getRateRange(Long strategyId) {
        return getRateRange(String.valueOf(strategyId));
    }

    @Override
    public int getRateRange(String key) {
        return redisService.getValue(Constants.RedisKey.STRATEGY_RATE_RANGE_KEY + key);
    }

    @Override
    public StrategyEntity queryStrategyEntityByStrategyId(Long strategyId) {
        // 优先从缓存获取
        String cacheKey = Constants.RedisKey.STRATEGY_KEY + strategyId;
        StrategyEntity strategyEntity = redisService.getValue(cacheKey);
        if (null != strategyEntity) return strategyEntity;
        Strategy strategy = strategyDao.queryStrategyByStrategyId(strategyId);
        if (null == strategy) return StrategyEntity.builder().build();
        strategyEntity = StrategyEntity.builder()
                .strategyId(strategy.getStrategyId())
                .strategyDesc(strategy.getStrategyDesc())
                .ruleModels(strategy.getRuleModels())
                .build();
        redisService.setValue(cacheKey, strategyEntity);
        return strategyEntity;
    }

    @Override
    public StrategyRuleEntity queryStrategyRule(Long strategyId, String ruleModel) {
        StrategyRule strategyRuleReq = new StrategyRule();
        strategyRuleReq.setStrategyId(strategyId);
        strategyRuleReq.setRuleModel(ruleModel);
        StrategyRule strategyRuleRes = strategyRuleDao.queryStrategyRule(strategyRuleReq);
        if (null == strategyRuleRes) return null;
        return StrategyRuleEntity.builder()
                .strategyId(strategyRuleRes.getStrategyId())
                .awardId(strategyRuleRes.getAwardId())
                .ruleType(strategyRuleRes.getRuleType())
                .ruleModel(strategyRuleRes.getRuleModel())
                .ruleValue(strategyRuleRes.getRuleValue())
                .ruleDesc(strategyRuleRes.getRuleDesc())
                .build();
    }

    @Override
    public String queryStrategyRuleValue(Long strategyId, String ruleModel) {
        return queryStrategyRuleValue(strategyId, null, ruleModel);
    }

    @Override
    public String queryStrategyRuleValue(Long strategyId, Integer awardId, String ruleModel) {
        StrategyRule strategyRule = new StrategyRule();
        strategyRule.setStrategyId(strategyId);
        strategyRule.setAwardId(awardId);
        strategyRule.setRuleModel(ruleModel);
        return strategyRuleDao.queryStrategyRuleValue(strategyRule);
    }

    @Override
    public StrategyAwardRuleModelVO queryStrategyAwardRuleModelVO(Long strategyId, Integer awardId) {
        StrategyAward strategyAward = new StrategyAward();
        strategyAward.setStrategyId(strategyId);
        strategyAward.setAwardId(awardId);
        String ruleModels = strategyAwardDao.queryStrategyAwardRuleModels(strategyAward);
        if (null == ruleModels) return null;
        return StrategyAwardRuleModelVO.builder().ruleModels(ruleModels).build();
    }

    @Override
    public RuleTreeVO queryRuleTreeVOByTreeId(String treeId) {
        // 优先从缓存获取
        String cacheKey = Constants.RedisKey.RULE_TREE_VO_KEY + treeId;
        RuleTreeVO ruleTreeVOCache = redisService.getValue(cacheKey);
        if (null != ruleTreeVOCache) return ruleTreeVOCache;

        // 从数据库获取
        RuleTree ruleTree = ruleTreeDao.queryRuleTreeByTreeId(treeId);
        List<RuleTreeNode> ruleTreeNodes = ruleTreeNodeDao.queryRuleTreeNodeListByTreeId(treeId);
        List<RuleTreeNodeLine> ruleTreeNodeLines = ruleTreeNodeLineDao.queryRuleTreeNodeLineListByTreeId(treeId);

        // 1. tree node line 转换Map结构
        Map<String, List<RuleTreeNodeLineVO>> ruleTreeNodeLineMap = new HashMap<>();
        for (RuleTreeNodeLine ruleTreeNodeLine : ruleTreeNodeLines) {
            RuleTreeNodeLineVO ruleTreeNodeLineVO = RuleTreeNodeLineVO.builder()
                    .treeId(ruleTreeNodeLine.getTreeId())
                    .ruleNodeFrom(ruleTreeNodeLine.getRuleNodeFrom())
                    .ruleNodeTo(ruleTreeNodeLine.getRuleNodeTo())
                    .ruleLimitType(RuleLimitTypeVO.valueOf(ruleTreeNodeLine.getRuleLimitType()))
                    .ruleLimitValue(RuleLogicCheckTypeVO.valueOf(ruleTreeNodeLine.getRuleLimitValue()))
                    .build();

            List<RuleTreeNodeLineVO> ruleTreeNodeLineVOList = ruleTreeNodeLineMap.computeIfAbsent(ruleTreeNodeLine.getRuleNodeFrom(), k -> new ArrayList<>());
            ruleTreeNodeLineVOList.add(ruleTreeNodeLineVO);
        }

        // 2. tree node 转换为Map结构
        Map<String, RuleTreeNodeVO> treeNodeMap = new HashMap<>();
        for (RuleTreeNode ruleTreeNode : ruleTreeNodes) {
            RuleTreeNodeVO ruleTreeNodeVO = RuleTreeNodeVO.builder()
                    .treeId(ruleTreeNode.getTreeId())
                    .ruleKey(ruleTreeNode.getRuleKey())
                    .ruleDesc(ruleTreeNode.getRuleDesc())
                    .ruleValue(ruleTreeNode.getRuleValue())
                    .treeNodeLineVOList(ruleTreeNodeLineMap.get(ruleTreeNode.getRuleKey()))
                    .build();
            treeNodeMap.put(ruleTreeNode.getRuleKey(), ruleTreeNodeVO);
        }

        // 3. 构建 Rule Tree
        RuleTreeVO ruleTreeVODB = RuleTreeVO.builder()
                .treeId(ruleTree.getTreeId())
                .treeName(ruleTree.getTreeName())
                .treeDesc(ruleTree.getTreeDesc())
                .treeRootRuleNode(ruleTree.getTreeRootRuleKey())
                .treeNodeMap(treeNodeMap)
                .build();

        redisService.setValue(cacheKey, ruleTreeVODB);
        return ruleTreeVODB;
    }

}

《大营销平台系统设计实现》 - 营销服务 第9节：模板模式串联抽奖规则

一、本章诉求

二、什么是模板方法

三、功能实现

1. 库表设计

2. 工程结构

3.抽奖模板主流程正式升级

4.默认抽奖策略正式实现"两段式规则流"

5. 责任链返回值从 awardId 升级成结果对象

6.三个责任链节点同步适配

7.责任链工厂进一步规范化

8.规则树正式落库，不再只靠测试手工构造

9.仓储层新增规则树查询与组装

《大营销平台系统设计实现》 - 营销服务第9节：模板模式串联抽奖规则
