StarRocks 存储引擎设计深度调研笔记

一、Tablet/Replica 架构

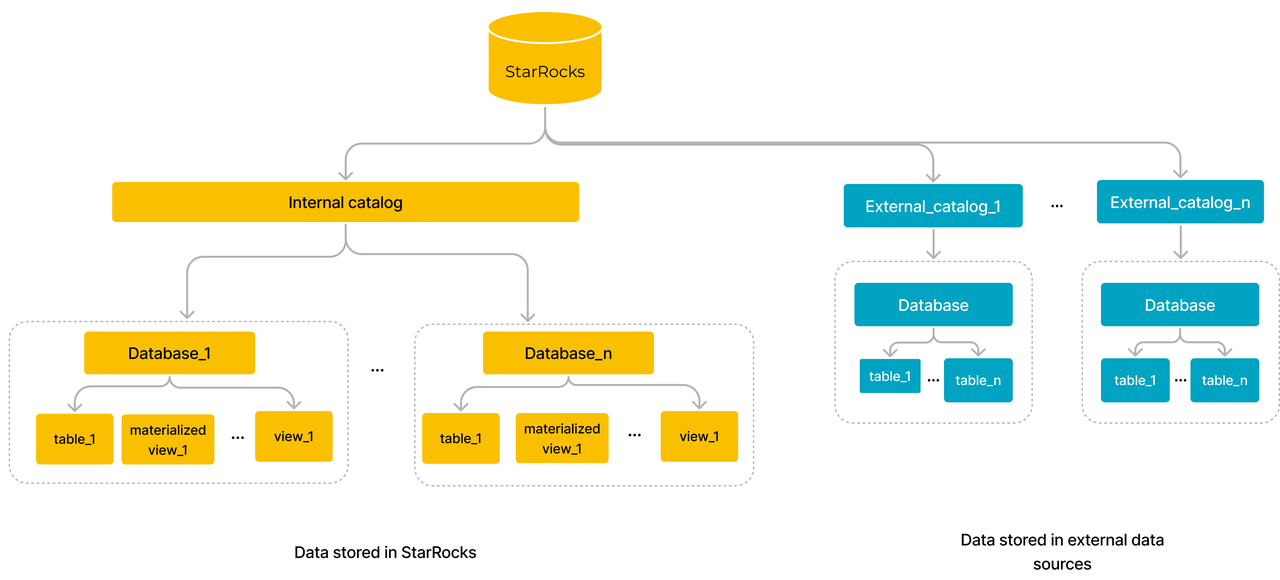

1.1 数据层级结构

StarRocks 数据组织层级：Table → Partition → Bucket (Tablet) → Replica → Rowset → Segment

Table: 逻辑表，由一个或多个 Partition 组成
Partition: 按分区键划分的数据子集，支持表达式分区(v3.0+,推荐)、Range分区(Legacy)、List分区(Legacy)
Bucket (Tablet): 分区内按分桶策略划分的最小数据分片，也是数据复制、迁移、均衡的最小单位
Replica: Tablet 的副本，默认 3 副本，确保数据可靠性
Rowset: 一次数据导入生成的数据版本文件集合，一个 Tablet 包含多个 Rowset
Segment: Rowset 内的数据段文件，列式存储的基本单位

1.2 分桶策略

策略	说明	适用场景
Random Bucketing (v3.1+默认)	随机分桶，无需指定 HASH 键	通用场景，简化建表
Hash Bucketing	按 HASH 键分桶，相同键值路由到同一桶	需要局部数据聚合的 Join/Agg
Range + Hash	Range分区 + Hash分桶	时序+维度场景
List + Hash	List分区 + Hash分桶	枚举值+维度场景

1.3 副本管理

默认 3 副本（replication_num = 3）
Shared-nothing 模式: 副本存储在 BE 本地磁盘
Shared-data 模式: 数据存储在对象存储/HDFS，本地仅缓存
副本是数据复制、迁移、均衡的最小单位
FE 负责副本调度和均衡策略

1.4 设计取含

决策	原因
Tablet 作为最小调度单位	细粒度均衡，避免大表迁移开销
默认 3 副本	平衡数据可靠性与存储成本
Hash 分桶	相同键值本地聚合，减少网络 Shuffle
Random 分桶(v3.1+)	简化建表，自动均匀分布

关键参数 : PARTITION BY, DISTRIBUTED BY HASH, BUCKETS, replication_num

参考: https://docs.starrocks.io/docs/table_design/data_distribution

二、Segment 存储格式（列式页面、Zone Map、索引）

2.1 Segment 文件结构

一个 Segment 文件是列式存储的基本单元，包含以下部分：

复制代码

Segment 文件
├── Data Region（数据区）
│   └── 每列的 Data Pages（默认 64KB / page）
├── Index Region（索引区）
│   ├── Ordinal Index（行号 → Data Page 物理地址映射）
│   ├── Zone Map Index（每列每个 Data Chunk 的 Min/Max/HasNull/HasNotNull）
│   ├── Bitmap Index（可选，按列存储）
│   ├── Bloom Filter Index（可选，按列存储）
│   └── Prefix Index（排序键前缀索引）
├── Footer
│   ├── 各列索引的偏移量
│   ├── Segment 元信息
│   └── Footer 长度 & 魔数

2.2 列式 Data Page

Data Page 大小 : 默认 64KB（data_page_size = 64 * 1024）
每列数据独立存储在各自的 Data Pages 中（纯列存）
v3.2+ 支持行列混合存储 （"storage_format" = "native"），行列混合 Page 适用于点查询场景
Data Page 内数据按排序键有序排列
数据经压缩后存储（LZ4/ZSTD/zlib/Snappy）

2.3 Ordinal Index（序号索引）

内置自动索引，无需手动创建
每个 Data Page 生成一条 Ordinal Index 条目，记录起始行号
功能：通过行号定位列 Data Page 的物理地址
实现从逻辑行号到物理 Page 偏移的映射

2.4 Data Chunk

数据按排序键排序后，每 1024 行组成一个逻辑数据块（Data Chunk）
Zone Map 按 Data Chunk 维度存储统计信息
Prefix Index 按 Data Chunk 维度构建索引条目

2.5 设计取含

决策	原因
64KB Data Page	平衡 IO 效率与内存使用，适配列式压缩
每 1024 行一个 Chunk	Zone Map 和 Prefix Index 的最小粒度，过滤效率与索引大小平衡
列式存储	高压缩比、按列读取、向量化执行友好
行列混合(v3.2+)	点查询场景减少 IO 放大

参考: https://docs.starrocks.io/docs/table_design/indexes / https://docs.starrocks.io/docs/table_design/data_compression

三、数据写入过程（MemTable → Flush → Compaction）

3.1 写入全流程

复制代码

数据写入请求
    ↓
1. FE 接收 Load 请求，生成 LoadJob，分配事务 ID
    ↓
2. BE 接收数据，写入 MemTable（内存中的排序树）
    ↓
3. MemTable 满（达到阈值），Flush 到磁盘生成 Rowset（一个版本的数据文件集合）
    ↓
4. Rowset 包含多个 Segment 文件（列式存储）
    ↓
5. 事务 Publish，数据可见
    ↓
6. 后台 Compaction 合并多个 Rowset

3.2 MemTable 阶段

数据写入 BE 时，首先进入内存中的 MemTable
MemTable 是一个排序树结构（SkippableList），数据按排序键有序插入
在写入过程中，相同键的数据按表模型进行合并：
- Duplicate Key: 不合并，全部保留
- Aggregate Key: 按聚合函数合并（SUM/MAX/MIN/REPLACE等）
- Unique Key: 追加写入，不做在线合并
- Primary Key: 加载主键索引，DELETE标记DelVector，UPDATE执行Delete+Insert
MemTable 达到阈值后触发 Flush

3.3 Flush 阶段

MemTable 数据按排序键已有序，直接 Flush 生成 Segment 文件
每个 Segment 文件包含：
- 列式 Data Pages（压缩后）
- Ordinal Index
- Zone Map Index
- Prefix Index（基于排序键）
- Bitmap Index / Bloom Filter Index（如有）
多个 Segment 文件组成一个 Rowset（对应一次导入的数据版本）

3.4 数据版本管理

每次导入生成一个新 Rowset，分配递增版本号
Tablet 中的数据 = Base Rowset + 多个 Cumulative Rowset + 多个增量 Rowset
查询时需要合并多个 Rowset 的数据
版本数越多，查询性能越差（尤其是 Merge-on-Read 的 Unique Key 表）

3.5 设计取含

决策	原因
MemTable 排序写入	保证 Segment 内数据按排序键有序，利于 ZoneMap 过滤和前缀索引
批量 Flush	减少 Segment 文件数，避免小文件问题
版本化 Rowset	支持并发读写，数据一致性通过 MVCC 保证
Primary Key 的 Delete+Insert	写入时即标记删除，查询无需在线合并，3-10x 性能提升

参考: https://docs.starrocks.io/docs/table_design/table_types/primary_key_table

四、Compaction 策略（Cumulative + Base）

4.1 Compaction 概述

每次数据导入生成一个新 Rowset（数据版本文件），长期积累会产生大量小文件，降低查询效率。Compaction 负责合并多个 Rowset 为更大的文件。

4.2 Shared-nothing 模式 Compaction

Cumulative Compaction（增量合并）:

合并最近多个小 Rowset 为一个较大的 Cumulative Rowset
不包含 Base Rowset
触发条件：增量 Rowset 数量达到阈值 cumulative_compaction_num_deltas_per_compaction（默认 5）
聚合模型在此阶段会进一步合并相同聚合键的数据

Base Compaction（基线合并）:

将 Cumulative Rowset 与 Base Rowset 合并为新的 Base Rowset
聚合模型彻底合并；Merge-on-Read 模型（Unique Key）彻底合并多版本
触发条件：Cumulative Rowset 数量达到阈值 base_compaction_num_cumulative_deltas（默认 5）
Base Compaction 开销较大，触发频率低于 Cumulative Compaction

Compaction 层级示意:

复制代码

增量 Rowset → [Cumulative Compaction] → Cumulative Rowset → [Base Compaction] → Base Rowset
  (最新小文件)                           (较大中间文件)                        (最大基线文件)

4.3 Shared-data 模式 Compaction

Shared-data 模式采用FE 控制的 Compaction 机制：

Score 计算: Leader FE 根据事务 Publish 结果计算并存储每个分区的 Compaction Score
候选选择: FE 选择 Max Compaction Score 最高的分区作为合并候选
任务生成: FE 发起 Compaction 事务，生成 Tablet 级子任务，分发到 CN 节点
子任务执行 : CN 后台执行，并发数由 compact_threads 控制
结果收集: FE 聚合子任务结果并提交 Compaction 事务
Publish: FE 发布成功提交的 Compaction 事务

Compaction Score 规则:

每个 Data File 贡献 1 分
Tablet 的 Rowset 按 Size 分组，文件数最多的组决定该 Tablet 的 Score
MaxCS < 10: Compaction 完成
MaxCS > 100: 不健康状态
MaxCS > 500: 非常高，可能需要手动干预

4.4 关键参数

参数	默认值	说明
`cumulative_compaction_num_deltas_per_compaction`	5	触发 Cumulative Compaction 的增量 Rowset 数
`base_compaction_num_cumulative_deltas`	5	触发 Base Compaction 的 Cumulative Rowset 数
`compact_threads`	-	CN 上并发 Compaction 线程数
`lake_compaction_score_selector_min_score`	10	FE 参数，Score 低于此值视为完成
`lake_ingest_slowdown_threshold`	100	FE 参数，Score 超过此值减速导入
`lake_compaction_score_upper_bound`	2000	FE 参数，Score 超过此值拒绝导入

4.5 设计取含

决策	原因
两级 Compaction	Cumulative 轻量级频繁执行，Base 重度低频执行，平衡性能与开销
Shared-data FE 控制	数据在共享存储，FE 全局调度更高效
Score 驱动的流控	防止 Compaction 延迟过高导致查询性能严重退化
限制导入速率	避免小文件堆积超过系统处理能力

参考: https://docs.starrocks.io/docs/administration/management/compaction

五、索引类型

5.1 Prefix Index（前缀索引）

原理: 数据按排序键排序后，每 1024 行组成一个逻辑数据块，取每块第一行排序键列值构建索引条目。查询过滤条件匹配前缀索引时，可快速定位数据块。

关键限制:

索引条目不能超过 36 字节
只对排序键的前缀列有效（最左前缀匹配）
一张表只有一个前缀索引

设计取含:

36 字节限制平衡索引大小与查询效率
最左前缀匹配规则，建议将高频过滤列放在排序键前面
v3.0+ Primary Key 和 v3.3+ 所有模型支持 ORDER BY 独立定义排序键，增加前缀索引灵活性

参考: https://docs.starrocks.io/docs/table_design/indexes

5.2 Zone Map Index

原理: 自动内置索引，存储每个 Data Chunk 的统计信息：Min、Max、HasNull、HasNotNull。查询时根据统计信息快速判断 Data Chunk 是否可跳过。

特性:

内置自动索引，无需手动创建
对排序列效果最佳（数据有序，Min/Max 区间紧凑）
对非排序列效果有限（Min/Max 区间分散）
仅支持范围过滤（>、<、=、BETWEEN 等）

设计取含: 自动创建、零维护成本；排序键列天然高效，非排序列效果有限是可接受的折衷

5.3 Bitmap Index

原理: 使用位数组（Bit Array），每个 bit 对应表中一行。查询时根据位图快速定位行号，支持 AND/OR 位运算。

适用场景:

高基数列的等值查询（如 ID 列）
多个低基数列组合查询（AND/OR）
过滤效果需至少过滤 999/1000 数据行

自适应选择机制:

阈值：bitmap_max_filter_ratio / 1000（默认 1）
查询条件值数 / 列基数 < 阈值时使用 Bitmap Index
否则自动跳过，避免加载索引开销超过收益

支持操作 : =, IN, >, >=, <, <=, IS NULL；不支持 !=, NOT LIKE

创建范围:

Duplicate/Primary Key 表：所有列
Aggregate/Unique Key 表：仅 Key 列

关键参数 : bitmap_max_filter_ratio（BE 配置，默认 1，范围 1-1000）

设计取含:

不同于传统认知（Bitmap 适合低基数），StarRocks Bitmap 更适合高基数等值查询
自适应选择避免误用，1000:1 过滤比是经验阈值
加载 Bitmap 有 IO 开销，不适合低选择性查询

参考: https://docs.starrocks.io/docs/table_design/indexes/bitmap_index

5.4 Bloom Filter Index

原理 : 空间高效的概率数据结构，判断数据一定不存在 或可能存在。查询时若 Bloom Filter 判断数据文件不含目标值，直接跳过该文件。

特性:

适合高基数列（如 ID 列）的 = 和 IN 查询
有假阳性（误判存在），无假阴性（一定不存在）
仅支持 = 和 IN 操作
可通过 ALTER TABLE 动态增删

创建范围:

Duplicate/Primary Key 表：所有列
Aggregate/Unique Key 表：仅 Key 列

支持数据类型: SMALLINT, INT, BIGINT, LARGEINT, CHAR, STRING, VARCHAR, DATE, DATETIME

关键参数 : bloom_filter_columns（表属性，指定列名）

验证方法 : 查询 Profile 中 BloomFilterFilterRows 字段

设计取含:

Bloom Filter 空间效率极高，但仅支持等值查询
假阳性可接受（最多少跳过一些文件，不漏数据）
与 Prefix Index 互补：Prefix 处理排序键，Bloom Filter 处理非排序高基数列

参考: https://docs.starrocks.io/docs/table_design/indexes/bloomfilter_index

5.5 N-gram Bloom Filter Index（v3.3+, Beta）

原理 : 特殊的 Bloom Filter 索引，将字符串按 N-gram 分片后构建 Bloom Filter。加速 LIKE 查询和 ngram_search 函数。

适用场景:

LIKE 模糊查询加速
ngram_search / ngram_search_case_insensitive 函数加速

仅支持字符串类型: STRING, CHAR, VARCHAR

参考: https://docs.starrocks.io/docs/table_design/indexes/ngram_bloom_filter_index

5.6 Full-text Inverted Index（全文倒排索引）

原理: 倒排索引，快速定位包含关键词的数据行，加速全文搜索。

5.7 Vector Index（向量索引）

原理: 支持近似最近邻搜索（ANNS），用于向量检索场景。

5.8 Z-order Index

注意 : StarRocks 官方文档中未提供 Z-order Index 作为标准索引类型。Z-order 排序主要出现在部分技术博客和社区讨论中，作为多维数据排序优化的一种思路（将多维数据映射到一维以改善多维查询的局部性），但并非 StarRocks 内置索引。StarRocks 通过 Prefix Index + Bitmap Index + Bloom Filter 的组合来处理多维查询场景。

5.9 索引对比总结

索引类型	自动/手动	适用查询	适用列	过滤方式
Prefix Index	自动	前缀等值/范围	排序键前缀	快速定位 Data Chunk
Zone Map	自动	范围过滤	所有列（排序列最佳）	Min/Max 跳过 Chunk
Ordinal Index	自动	行号定位	所有列	行号→物理地址
Bitmap Index	手动	高基数等值/IN/多列组合	PK/Duplicate全列,其他Key列	位图定位行号
Bloom Filter	手动	高基数等值/IN	同上	排除不含值的 Page
N-gram BF	手动	LIKE/ngram_search	字符串列	排除不含子串的 Page
Full-text	手动	全文搜索	字符串列	倒排索引
Vector	手动	ANN 搜索	向量列	近似最近邻

参考: https://docs.starrocks.io/docs/table_design/indexes

六、数据压缩

6.1 压缩算法对比

算法	压缩比	解压速度	推荐场景
LZ4（默认）	中	最快	通用场景，性能优先
ZSTD	较高	较快	平衡存储与性能
zlib	最高	最慢	存储空间优先
Snappy	最低	快	不推荐

6.2 设计取含

压缩比排名：zlib > ZSTD > LZ4 > Snappy
推荐 LZ4 或 ZSTD：两者在压缩比和解压性能间有良好平衡
压缩算法仅建表时指定，不可修改
压缩不仅节省存储空间，还减少 IO 开销（I/O 密集任务受益）
代价：额外的 CPU 消耗（压缩/解压）

关键参数 : compression（表属性，建表时指定，默认 LZ4）

参考: https://docs.starrocks.io/docs/table_design/data_compression

七、磁盘数据布局

7.1 Shared-nothing 模式（BE 本地存储）

复制代码

{storage_root_path}/
├── data/
│   └── {shard_id}/
│       └── {tablet_id}/
│           ├── {schema_hash}/
│           │   ├── {rowset_id}_0.dat    # Segment 数据文件
│           │   ├── {rowset_id}_0.idx    # Segment 索引文件
│           │   ├── {rowset_id}_1.dat
│           │   ├── {rowset_id}_1.idx
│           │   └── ...
│           └── tablet_meta              # Tablet 元信息
└── ...

每个 Tablet 目录下存储多个 Rowset
每个 Rowset 由 .dat（数据）和 .idx（索引）文件对组成
Primary Key 表额外存储：主键索引文件、DelVector 文件
BE 支持多存储路径（SSD + HDD 混合部署）

7.2 Shared-data 模式（对象存储/HDFS）

复制代码

s3://bucket/
├── {partition_id}/
│   └── {tablet_id}/
│       ├── {rowset_id}_0.dat
│       ├── {rowset_id}_0.idx
│       └── ...
└── ...

数据存储在对象存储（S3/Azure Blob/GCS/OSS）或 HDFS
CN 节点本地缓存热点数据（Data Cache）
持久化索引可存本地磁盘(v3.1.4)或对象存储(v3.3.2, persistent_index_type = CLOUD_NATIVE)

7.3 Segment 文件内部布局

复制代码

Segment File (.dat)
┌─────────────────────────────────┐
│  Column 1 Data Pages (compressed) │
│  Column 2 Data Pages (compressed) │
│  ...                              │
│  Column N Data Pages (compressed) │
├─────────────────────────────────┤
│  Ordinal Index (per column)       │
│  Zone Map Index (per column)      │
│  Bitmap Index (optional, per col) │
│  Bloom Filter Index (optional)    │
│  Prefix Index                     │
├─────────────────────────────────┤
│  Footer                           │
│  ├── Column index offsets         │
│  ├── Segment metadata             │
│  └── Footer length + magic        │
└─────────────────────────────────┘

7.4 设计取含

决策	原因
列式 Data Page 64KB	适配压缩算法工作块大小，平衡 IO 与内存
数据与索引同文件	减少文件数，顺序 IO 读取
Shared-data 分离存储	弹性扩缩容，存储计算分离降低成本
本地 Data Cache	缓解对象存储延迟，保持查询性能

八、参考链接

数据分布（Tablet/Replica/分区/分桶）: https://docs.starrocks.io/docs/table_design/data_distribution
表达式分区: https://docs.starrocks.io/docs/table_design/data_distribution/expression_partitioning
索引概览: https://docs.starrocks.io/docs/table_design/indexes
Bitmap 索引: https://docs.starrocks.io/docs/table_design/indexes/bitmap_index
Bloom Filter 索引: https://docs.starrocks.io/docs/table_design/indexes/bloomfilter_index
数据压缩: https://docs.starrocks.io/docs/table_design/data_compression
Compaction 管理: https://docs.starrocks.io/docs/administration/management/compaction
Primary Key 表: https://docs.starrocks.io/docs/table_design/table_types/primary_key_table
架构概览: https://docs.starrocks.io/docs/introduction/Architecture
GitHub 源码: https://github.com/StarRocks/starrocks
