这套驱动方案外围仅11颗元件，满负载效率做到94%，先说结论：AP5160适合做宽压输入的大功率LED恒流驱动方案。本次设计目标是输入12~85V，输出3A驱动3串10W白光LED，适配电动车大灯场景，实测各项参数均满足车规级可靠性要求。
方案概述与芯片选型理由
本次设计针对电动车大灯的宽电压输入、高可靠性、调光需求做定向优化，最终选定AP5160作为主控芯片，核心匹配点有3个：
- 2.5V~100V的超宽输入范围，直接覆盖电动车12V/48V/60V的供电规格，无需额外增加前级稳压电路，降低BOM成本；
- 外驱NMOS的架构支持最大12A输出电流，兼容10W~100W功率段的LED负载，后续升级功率无需更换主控芯片；
- 内置过温保护、输出短路保护，EN端直接支持PWM调光，无需额外设计保护和调光电路，系统可靠性更高。
关键参数速查表
整理了AP5160的核心参数以及对应设计约束，硬件工程师可以直接参考：
| 参数项 | 规格书参数 | 设计约束 |
|---|---|---|
| 芯片型号 | AP5160 | 固定关断时间峰值电流控制型LED恒流驱动控制器，外驱NMOS |
| 输入电压范围 | 2.5V~100V | 前端输入最大不得超过100V，建议留10%余量，长期工作输入不超过90V |
| 最大输出电流 | 12A（外驱MOS） | 输出电流大于6A时需搭配独立续流二极管，不可使用MOS体二极管续流 |
| 开关频率 | 最高300KHz，可通过关断时间电容调节 | 频率越高电感体积越小，但EMI辐射风险越高，车规应用建议设置在100KHz~200KHz |
| 峰值采样电压 | 250mV | 电流检测电阻以此为基准计算，采样精度直接决定恒流精度 |
| 调光方式 | EN端PWM调光 | 支持0~100%占空比调光，调光频率建议设置在1KHz~10KHz避免人眼可见闪烁 |
| 保护功能 | 过温保护、输出短路保护 | 无需额外增加独立保护电路，可降低外围元件数量 |
| 封装 | SOT23-6 | 贴片小封装，占用PCB面积不足5mm²，适合紧凑型照明产品 |
| 典型效率 | 最高95% | 3A输出时典型效率≥92%，散热压力小，可支持无外壳自然散热 |

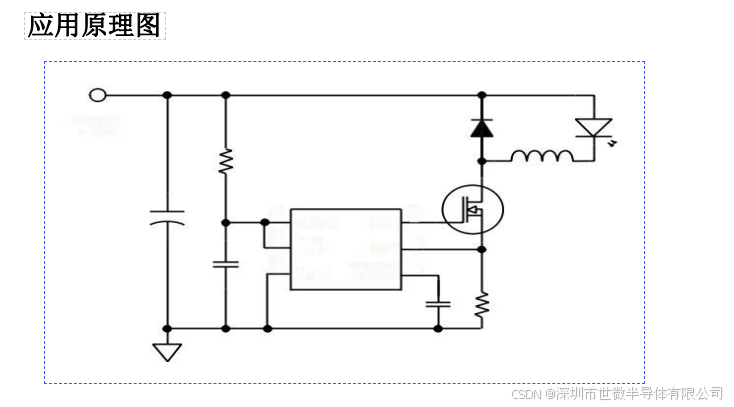

外围电路设计与核心参数计算
本次设计目标为输出3A恒流驱动3串白光LED，核心元件计算过程如下：
1. 输出电流与采样电阻计算
AP5160的峰值电流采样阈值为固定250mV，因此输出电流计算公式为：
`Iout = Vcs / Rs = 250mV / Rs`
本次设计要求Iout=3A，代入得Rs=0.25V/3A≈0.083Ω，选型时选用精度1%、功率1W的0.08Ω合金采样电阻即可。
2. 关断时间与开关频率计算
AP5160的关断时间可通过OFF引脚的电容调节，计算公式为：
`Toff = 620ns + 2.3 × Coff × 1kΩ`
若要设置开关频率为150KHz，对应周期T=1/150KHz≈6.67us，设置Toff=2us，代入得Coff≈(2e-6s - 6.2e-7s)/(2.3×1e3Ω)≈600pF，实际选用560pF/50V陶瓷电容即可。
3. 功率电感选型计算
电感纹波电流取输出电流的20%即0.6A，3串白光LED的典型压降为9.6V，代入电感计算公式：
`L = (Vout × Toff) / ΔIL`
得L=(9.6V × 2e-6s)/0.6A=32uH，实际选用33uH/5A的屏蔽功率电感，降低EMI辐射。
4. 输入输出电容选型
输入电容选用100V/10uF X7R陶瓷电容并联100V/22uF电解电容，靠近VIN引脚放置，抑制输入纹波；输出电容选用25V/47uF X7R陶瓷电容，降低输出电流纹波避免LED频闪。
关键引脚配置说明
AP5160为纯模拟控制芯片，无需固件配置，核心引脚的连接要求如下：
| 引脚号 | 引脚名 | 功能 | 推荐连接 | 备注 |
|---|---|---|---|---|
| 1 | VIN | 电源输入 | 接输入电源，并联10uF去耦电容 | 输入电压范围2.5~100V |
| 2 | GND | 接地 | 直接接系统地 | 采样电阻地要单点接此引脚，避免地弹干扰 |
| 3 | CS | 电流采样输入 | 接电流采样电阻上端 | 采样电压阈值250mV，走线要远离电感和SW节点 |
| 4 | OFF | 关断时间设置 | 接电容到地 | 电容越大关断时间越长，开关频率越低 |
| 5 | EN | 使能/调光输入 | 接MCU PWM输出或高电平 | 悬空时芯片默认使能，兼容3.3V/5V逻辑电平 |
| 6 | DRV | 栅极驱动输出 | 接外部NMOS的栅极 | 串联100Ω电阻抑制栅极振荡 |
PCB Layout设计要点
AP5160属于高频开关电源控制器，Layout设计直接影响可靠性和EMI性能，核心要点如下：
- CS采样走线要短且细，远离SW节点和功率电感，避免噪声耦合导致恒流精度下降；
- DRV驱动走线要尽量短，串联的100Ω电阻要尽量靠近DRV引脚，抑制栅极振荡；
- 输入电容地、采样电阻地、芯片GND要单点连接，减少大电流路径的地弹噪声；
- SW节点（MOS漏极、续流二极管、电感连接点）要短而粗，铺铜面积尽量小，减少EMI辐射；
- 大电流路径（输入到MOS、电感到LED、采样电阻到地）的走线宽度要满足载流要求，1Oz铜厚每1mm走线可载1A电流，3A输出要至少3mm宽度。

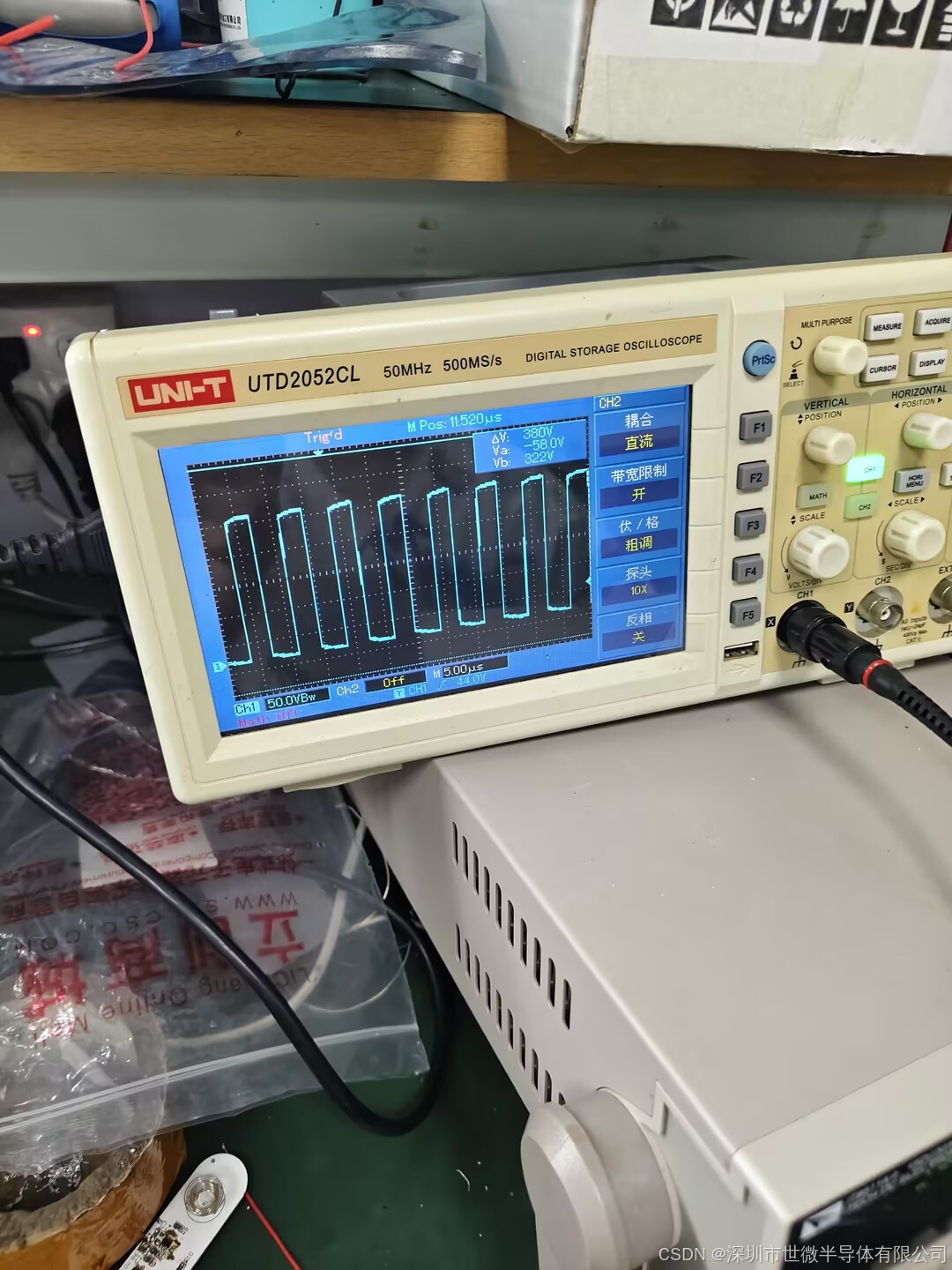

测试方案与预期性能
本次设计的测试条件为：输入48V，输出3串10W白光LED（9.6V/3A），环境温度25℃，预期性能如下：
- 转换效率：≥93%，符合规格书最高95%的标称，散热压力小；
- 输出纹波：≤50mVpp，LED无可见频闪，满足车规照明要求；
- 温升表现：芯片表面温升≤30℃，MOS管温升≤40℃，支持自然散热；
- 调光线性度：0~100%占空比调光线性度≥98%，无亮度跳变或闪烁问题。
若搭配MCU实现PWM调光，可参考以下伪代码：
```c
// AP5160 PWM调光初始化
void AP5160_PWM_Init(void) {
GPIO_InitTypeDef GPIO_InitStruct = {0};
__HAL_RCC_TIM2_CLK_ENABLE();
__HAL_RCC_GPIOA_CLK_ENABLE();
GPIO_InitStruct.Pin = GPIO_PIN_0;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF1_TIM2;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
// 配置TIM2为2KHz PWM输出
htim2.Instance = TIM2;
htim2.Init.Prescaler = 36000-1;
htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
htim2.Init.Period = 1000-1;
htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
HAL_TIM_PWM_Init(&htim2);
HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_1);
}
// 设置亮度 0~100%
void AP5160_Set_Brightness(uint8_t brightness) {
if(brightness > 100) brightness = 100;
__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, brightness*10);
}
```
结论与适用场景
本次基于AP5160的设计方案外围元件少、可靠性高、适配性强，非常适合电动车/摩托车大灯、大功率LED手电筒、工业LED照明等场景，超宽输入电压范围兼容多种供电规格，外驱MOS的架构可以灵活适配不同功率的LED负载，内置保护功能大幅降低了系统设计复杂度。
实际调试中遇到环路震荡或输出纹波问题，可以跟帖交流
