uni-app农场地图——高德 JS API 实现全解析（天地图影像作为layers)

1. 适用场景

面向 国内 App（uni-app + renderjs） 的农场地图：

• 展示农场地块多边形、阀门/网关设备点
• 手绘圈地、删除地块、点击地块拉设备列表
• 安装设备时在地图上选址（GCJ02）
• 长按设备调整安装位置

2. 为什么在 uni-app 里必须用 renderjs？

Vue 逻辑层运行在 App 的 JS 引擎里，不能直接操作 WebView 里的 DOM。高德 AMap.Map 必须跑在浏览器环境。

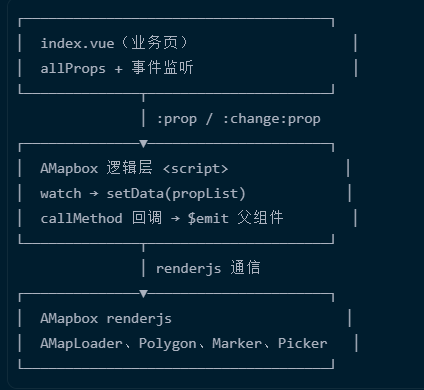

因此采用 双 Script 分层：

模板桥接：

<view :prop="propList" :change:prop="mapView.receiveAllProps" />

receiveAllProps 是 renderjs 侧的唯一入口，根据 editMode、drawStatus、isAddDevice 等切换地图行为。

3. 与父页面的数据契约（allProps）

index.vue 通过 updateAllPropsData 推送：

字段	含义
farmFloorData	地块列表（坐标已在父层转为地图可用格式）
valve	当前地块设备列表
centerPoint	农场中心 [lng, lat]
drawStatus	2 进入手绘地块
editMode	1 正常 / 3 删除地块
isAddDevice	是否开启安装选址
showScale / showGeolocation	控件显隐

向父组件抛出的事件（与 Mapbox 版一致）：

• polygonData --- 手绘完成坐标（GCJ02）
• valveMarkerClick / valvePositionUpdate
• positionSelected --- 安装选址
• handleDeviceListByZone / deleteFloor / updateFloorData

设计要点：地图组件只做「渲染 + 交互」，农场/设备业务仍在 index.vue。

4. 坐标系策略（高德方案的关键）

• 接口、uni 定位、addFarm：GCJ-02
• 高德地图实例内部：也按 GCJ-02 使用（与国标一致，显示上最省事）
• 父页面 getAllFloor 时会把接口 GCJ02 转成 WGS84 再传给地图

安装选址时，PositionPicker 返回的 positionResult.position 在代码里又做了一次：

coordtransform.wgs84togcj02(positionResult.position.lng, positionResult.position.lat)

统一坐标系标准：上报父组件、写库一律 GCJ02。

定位控件里则将高德定位结果 gcj02towgs84 后 panTo，用于在地图上标蓝点。

5. 地图初始化：高德引擎 + 非高德底图

initAMap() 并非默认高德卫星，而是 自定义 TileLayer 叠瓦片：

1. 天地图影像 img_w（WMTS，TILEMATRIXSET=w）
2. Mapbox 卫星（AMap.TileLayer，默认 visible: false）
3. 天地图注记 cia_w

map = new AMap.Map("container", {
  viewMode: '3D',
  zoom: 17,
  center: centerPointData,
  layers: [tiandituImgLayer, mapboxSatelliteLayer, tiandituRoadLayer],
})

缩放分级切换（zoomchange）：

• zoom <= 17.5：天地图影像
• zoom > 17.5：隐藏天地图，显示 Mapbox 卫星

思路：日常用合规国内影像，放大看田块细节时用高清卫星。引擎仍是高德，底图可插拔。

还需配置：

window._AMapSecurityConfig = { securityJsCode: '...' }
AMapLoader.load({ key, version: '2.0', plugins: [...] })

插件包括 PolygonEditor、Geolocation、Scale 等。

6. 功能实现思路（按模块）

6.1 地块展示 initPolygon

1. map.remove(polygons) 清旧多边形
2. 遍历 FloorList，coordinates → path，首尾闭合
3. new AMap.Polygon({ path, fillOpacity, strokeColor, extData })
4. getBounds().getCenter() 得到中心，再 AMap.Marker 显示地块名
5. 绑定 polygon.on('click') → handlePolygonClick

删除模式 edit === 3：红色虚线边框、加粗 stroke，提高可点区域。

选中逻辑：setOptions 改填充/描边，隐藏当前地块名称 Marker，调用 handleDeviceListByZone。

6.2 手绘地块 drawPolygon

1. map.on('click') 采点 → polygonSaveTemp
2. 每点一个 AMap.Marker（红点）
3. < 3 点：AMap.Polyline 虚线；>= 3 点：AMap.Polygon 预览
4. 页面 DOM #point-next / #point-cancel（在 index.vue）完成/撤销
5. 完成 → callMethod('drawFloor', polygonSaveTemp) → 逻辑层 wgs84togcj02 → emit('polygonData')

撤销时用 map.clearMap() 再重绘临时图形（注意会清掉其它覆盖物，需之后 initPolygon 恢复）。

6.3 设备点 initValves / addMarker

• AMap.Marker + 自定义 content HTML（图标、状态角标、灌溉动画）
• 点击 → onValveMarkerClick
• 长按 3s → 进入位置调整（需处理与 dragstart/zoomstart 冲突，代码里用 document 级 touch 监听取消误触）

6.4 安装选址 initPositionPicker

动态加载 AMapUI + misc/PositionPicker：

positionPicker = new PositionPicker({ mode: 'dragMap', map })
positionPicker.start()
positionPicker.on('success', ...) // → onPositionSelected(GCJ02)

mode: 'dragMap'：拖地图、中心不动

进入选址时 marker.setClickable(false)，避免误点设备。

6.5 定位

AMap.Geolocation + complete 事件更新 locationMarker；error → 逻辑层 Toast。

7. 高德方案优缺点

优点

• 国内文档、示例、社区成熟
• GCJ02 与国标、微信/高德定位一致，少一层转换错误
• Polygon、Marker、PositionPicker 封装高，开发快
• 可用 PolygonEditor 做顶点编辑（插件已引入）

缺点

• 强依赖高德 Key + 安全密钥，商业条款与配额需单独评估
• 自定义底图（天地图 + Mapbox）仍绑在高德引擎上，架构略「拧」
• clearMap()、多实例 Editor 容易造成状态难控
• App WebView 里同时拉高德 UI、AMapUI、外部瓦片，包体与网络请求较多

---

8. 落地检查清单

• Key / securityJsCode / 域名白名单（H5）/ 包名（App）
• 确认存入地图的坐标系与接口一致（GCJ02）
• 手绘完成、选址、拖拽提交三条链路都做 GCJ02 输出
• zoomchange 切换底图时测试 17.5 临界闪烁
• 删除模式与名称 Marker、polygon 点击去重（FLOOR_POLYGON_CLICK_DEDUP_MS）
