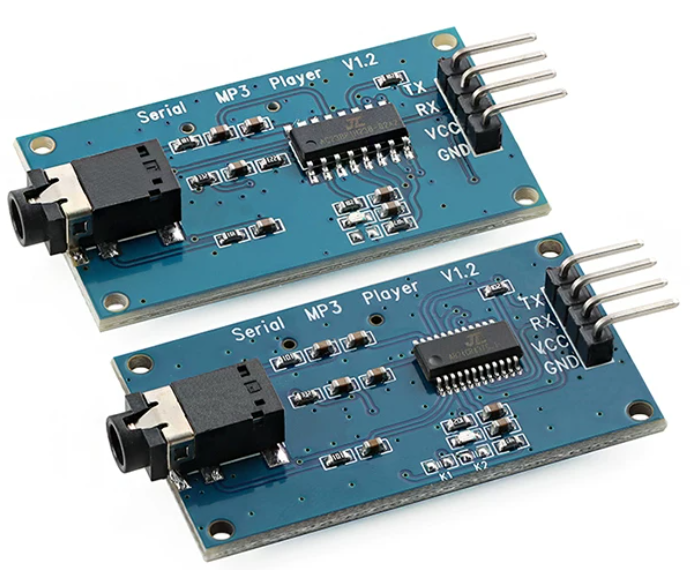

YX5300/6300串口MP3音乐播放模块

YX5300/6300串口MP3音乐播放模块集成了 MP3、WAV 的硬解码SOC。同时软件支持工业级别的串口通信协议，以 SPIFLASH、TF 卡(FAT32/16 32GB以内)或者 U 盘作为存储介质，用户可以灵活的选用其中的任何一种设备作为语音的存储介质。通过简单的串口指令即可完成播放指定的语音，以及如何播放语音等功能，无需繁琐的底层操作，使用方便。

参数：

供电电压：3.2-5.2VDC；
支持采样频率(KHz)：:8/11.025/12/16/22.05/24/32/44.1/48；
支持文件格式MP3、WAV；
音量调节30级；
UART串口通信接口，默认波特率9600；
支持DAC，可接功放，耳机；

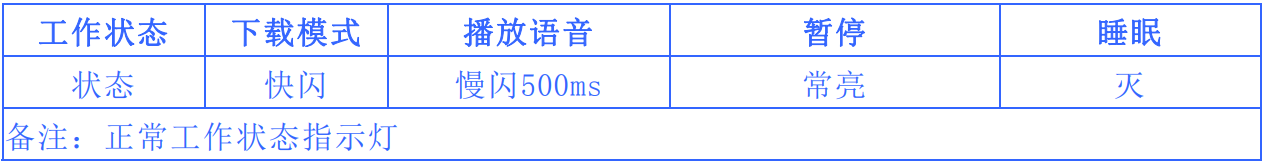

模块状态指示灯：

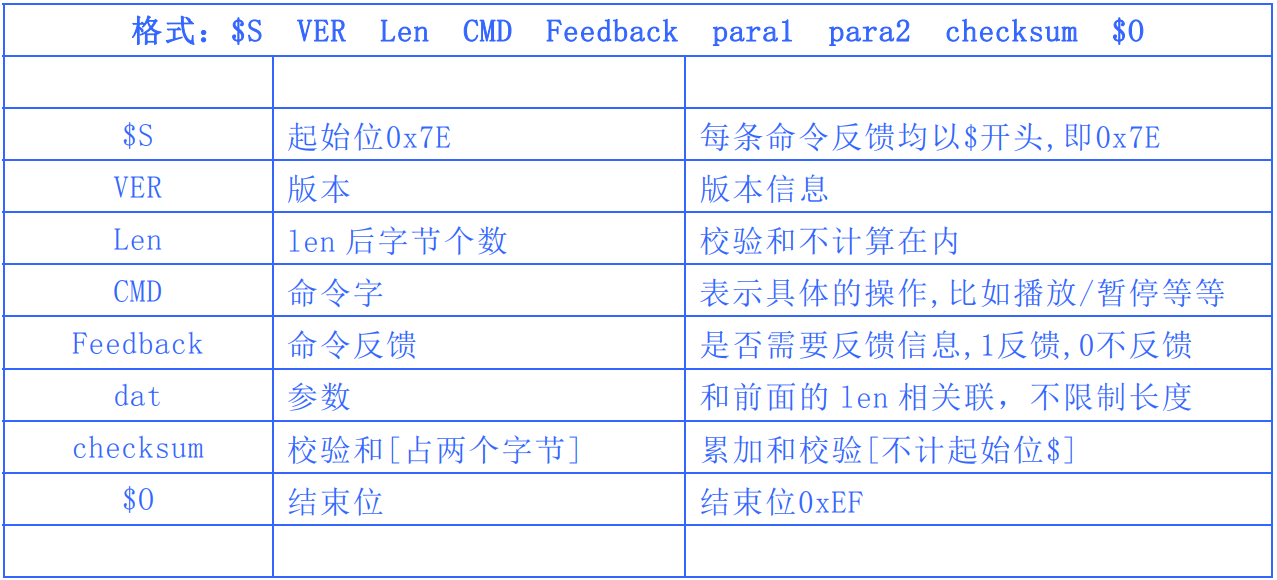

通信格式：
通讯标准:9600 bps；数据位 :1；校验位 :none；流控制 :none

例如指定播放 SPIFLASH，就需要发送:7E FF 06 09 00 00 04 FF dd EF
数据长度为 6 ,这 6 个字节分别是[FF 06 09 00 00 04] 。不计算起始、结束、和校验。然后对得到的结果进行累加，再用 0 减，即"0-checksum=校验数据"。

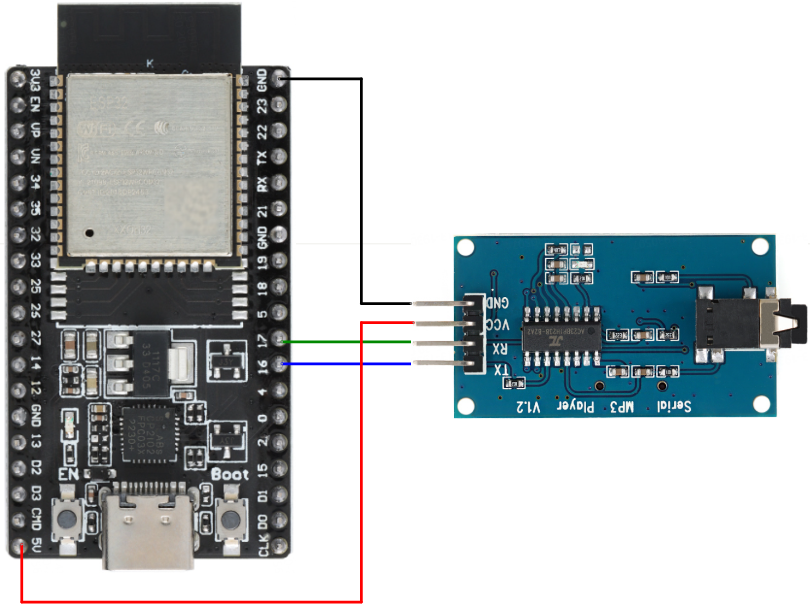

ESP32与YX5300接线

ESP32开发板	YX5300
5V	VCC
GND	GND
17	RX
18	TX

MiroSD卡准备

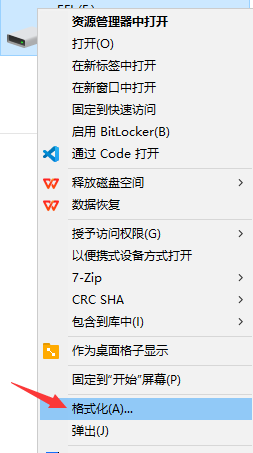

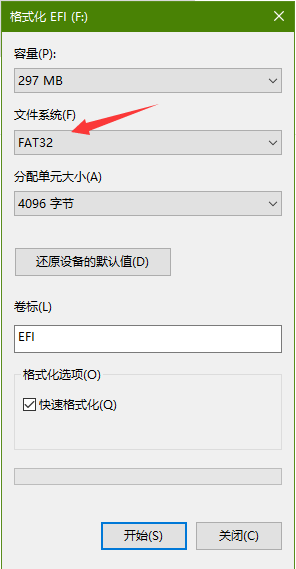

把MiroSD卡格式化为FAT32；
按照以下文件夹结构，文件夹名称，音乐文件名称要求，存储好要播放的音乐文件；
01/
001xxx.mp3
002xxx.mp3
003xxx.mp3
02/
004xxx.mp3
005xxx.mp3
03/
006xxx.mp3
007xxx.mp3
008xxx.mp3

文件夹的名称必须由两位数字组成，而每首歌曲的名称则必须以三位数字开头。此外，每首歌曲的名称都必须是唯一的。请注意：最多可以创建99个文件夹，每个文件夹中可存放255首歌曲。

ESP32 Arduino驱动程序

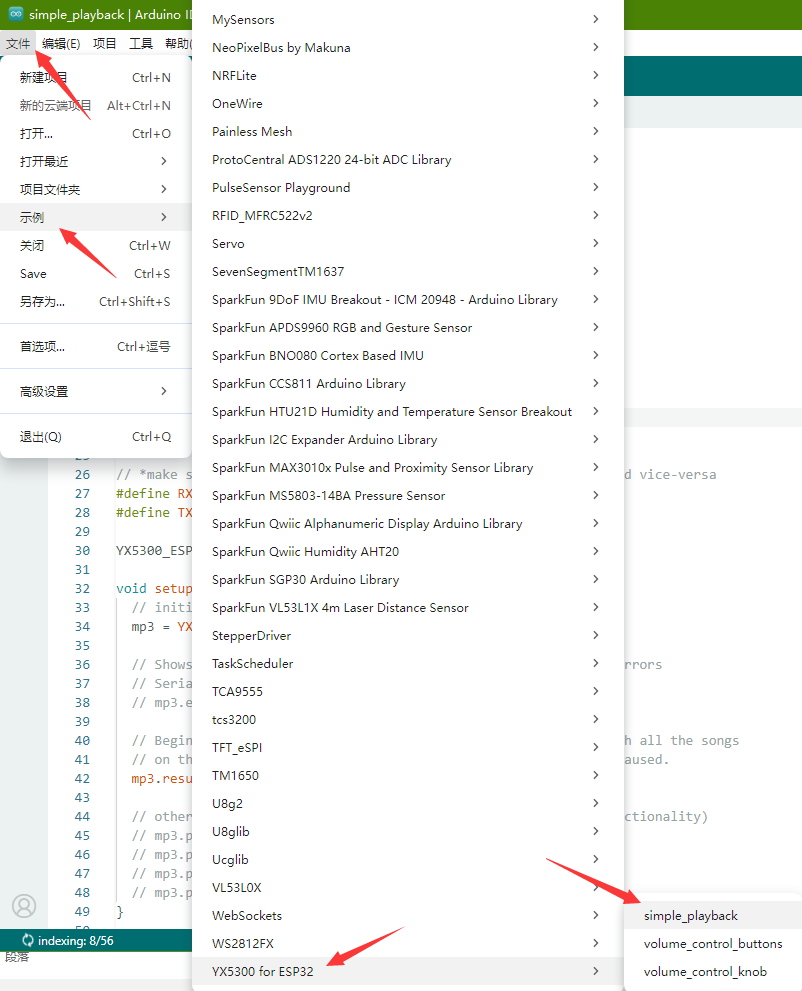

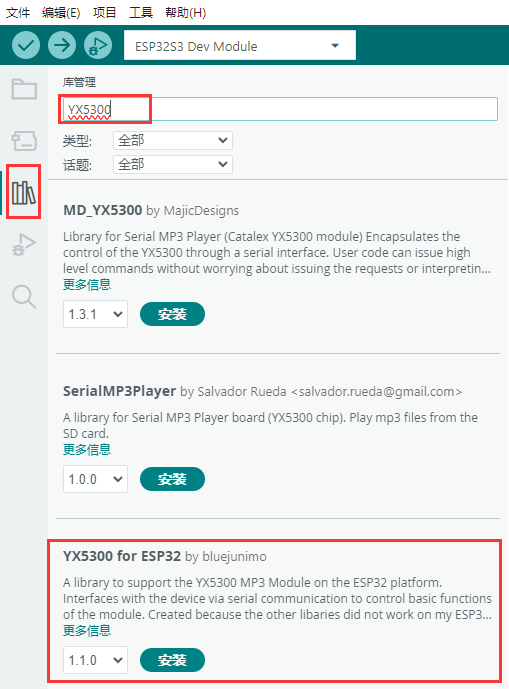

Arduino IDE中安装YX5300驱动库，打开示例程序，上传到ESP32开发板中，YX5300插好3.5mm有线耳机或有源音箱3.5mm线。

javascript 复制代码

#include <YX5300_ESP32.h>

// *make sure the RX on the YX5300 goes to the TX on the ESP32, and vice-versa
#define RX 16
#define TX 17

YX5300_ESP32 mp3; // the mp3 object

void setup() {
  // initialize connection with the module
  mp3 = YX5300_ESP32(Serial2, RX, TX);

  // Shows whats being sent to and from the device, with helpful errors
  // Serial.begin(115200);
  // mp3.enableDebugging();

  // Begins playing from 001.mp3/wav and continuously loops through all the songs
  // on the SD card ONLY if there is no track already playing or paused.
  mp3.resume();

  // other ways to begin playing tracks (see documentation for functionality)
  // mp3.playTrack(1);
  // mp3.playTrackInLoop(1);
  // mp3.playFolderInLoop(1);
  // mp3.playTrackInFolder(1, 1);
}

void loop() {
  // put your main code here, to run repeatedly:

}

总结

通过以上实验，我们了解到YX5300串口MP3音乐播放模块在ESP32中的简单应用，当然也可以直接与USB转TTL串口模块接好线，串口助手软件发送相关控制指令，对MicroSD卡中的音乐文件进行播放控制。
