系统硬件设计
1 系统硬件架构
本系统旨在设计并实现一种基于ESP32S3的玫瑰大棚智能监测与控制系统，该系统可实现自动控制，智能调节灌溉水泵、补光灯与散热风扇的运行状态，确保大棚环境参数处于玫瑰生长适宜范围。系统的硬件架构如图31所示，ESP32S3作为核心控制单元，集成了多种环境传感器。系统采用C/C++语言开发，具有高效性和稳定性，通过Thingscloud平台实时显示监测的环境数据，包括空气温湿度、土壤湿度、光照强度、浓度等关键环境信息，支持用户自定义环境参数阈值，参数异常时及时声光预警并实现自动控制。同时，集成了WiFi无线通信模块，将实时检测数据通过MQTT协议无线传输到物联网平台Thingscloud与移动终端，进一步增强了系统的便捷性和实用性。

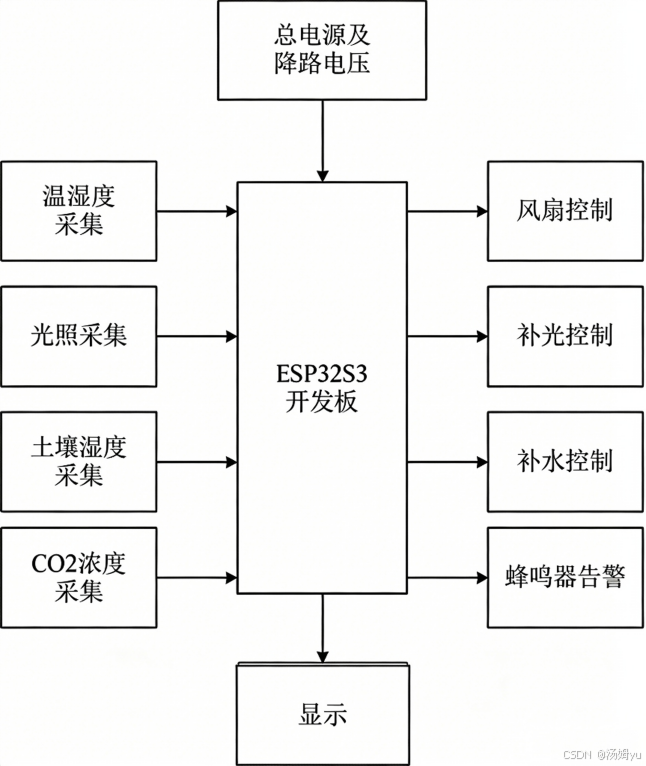

图3-1 硬件架构图
2 主控模块硬件设计
2.1 ESP32-S3
经综合评估性能、接口资源、成本效益、实时性、可扩展性与功耗效率等因素，本系统选用ESP32S3开发板作为玫瑰大棚智能系统的核心控制单元，如图32所示。该芯片是一款基于Xtensa双核LX7内核的32位高性能单片机，主频高达240MHz，具备优异的实时处理与无线通信能力，可高效完成多路传感器数据的快速采集、逻辑判断与精确控制输出，并由于其低功耗设计与丰富外设接口，显著提升了设备的稳定性与扩展能力，能够处理多任务并行与实时控制操作，在智慧农业、物联网监测等场景中表现卓越，为玫瑰大棚智能控制系统提供了可靠的硬件基础。

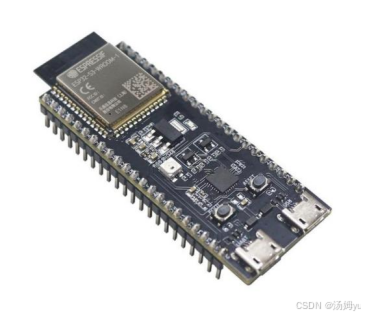

图3-2 ESP32-S3开发板
2.2 核心电路设计
电源电路：由3.3V LDO供电，VDD、VDDA、VDD3P3_CPU等电源引脚并联滤波电容（1μF/0.1μF），抑制纹波，保证数字与模拟部分稳定供电Espressif Systems。
时钟电路：外接40MHz无源晶振（XTAL_P/XTAL_N），搭配匹配电容，为芯片提供基准时钟，保障WiFi/蓝牙时序精准Espressif Systems。复位与启动：EN引脚接RC复位电路（10kΩ+0.1μF），实现上电自动复位；GPIO45、GPIO0等配置为启动模式引脚，支持Flash启动与USB下载模式Espressif Systems。
存储与射频：外扩Quad SPI Flash（支持3.3V），通过SPICLK、SPID、SPIQ等总线连接；RF_ANT经匹配网络（电感/电容）接天线，保证2.4G WiFi与BLE信号收发稳定Espressif Systems。
接口：预留USBUART电路、GPIO扩展排针，支持程序下载与外设扩展。
整套核心电路布局简洁规整，各模块分工清晰，硬件兼容性强。电路选型均贴合ESP32-S3芯片原生参数，布线时兼顾信号完整性与抗干扰能力。预留的扩展接口灵活实用，后续可按需新增传感设备与执行器件，电路整体可靠性高，能长期稳定支撑系统各项功能运行。
ESP32S3开发板电路图如图3-3所示。
图3-3 ESP32-S3电路图
3 传感器检测模块硬件设计
3.1 数字光照传感器采集模块
在玫瑰大棚智能系统中，光照作为关键生长指标，能够反映出玫瑰生长环境的光照强度，以便后续执行对应的操作来保证玫瑰的生长环境。本系统采用GY-30数字光照传感器模块，如图3-4所示。该光照传感器采用I2C通信协议，光照测量范围为1~65535lux，精度可控制在±20％(典型值)，分辨率最高可达1lux，可满足本系统中对于光照强度的检测需求。

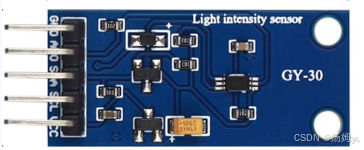

图3-4 GY-30光照传感器
GY-30模块以BH1750FVI数字光感芯片为核心，采用I²C通信接口（4针/5针），测量范围1~65535 lux，分辨率1 lux。电源电路：VCC（3.3V~5V）与GND间并联10nF 滤波电容，抑制电源纹波。I²C总线：SDA/SCL引脚外接4.7kΩ上拉电阻至VCC，保证通信稳定。地址配置：ADDR引脚可接地（地址0x23）或接VCC（地址0x5C），实现多模块并联。核心芯片：内置光电二极管、16位ADC与信号调理电路，直接输出数字光照值。模块外围精简、低功耗、抗干扰强，可直接与ESP32、STM32等主控连接，适用于智能照明、环境监测等场景。接口电路图如图3-5所示。
图3-5 GY-30数字光照传感器电路
3.2 温湿度传感器模块
温湿度作为玫瑰生长环境的关键参数，能够了解空气中的温度和湿度的具体范围。本系统采用DHT11数字温湿度传感器模块，如图3-6所示。该传感器通过检测空气中的温湿度数据，从而判断温度和湿度是否在适宜玫瑰生长的范围内。
图3-6 DHT11温湿度传感器
本电路以DHT11数字温湿度传感器为核心，采用白底清晰化布线设计。模块接入5V直流供电，引脚VCC接电源正极、GND共地，保障传感器稳定工作。DATA数据引脚串联上拉电阻，提升信号传输抗干扰性，避免数据失真。电路增设电源滤波电容，滤除电压波动与杂波干扰。数据端直接对接单片机IO口，实现单总线双向通信，简洁高效。整体电路结构精简，布线规整，焊接便捷，可快速适配单片机控制系统，精准采集环境温度与湿度数据，满足常规物联网、环境监测项目的硬件采集需求。接口电路如图3-7所示。
图3-7 DTH11电路
3.3 土壤湿度模块
土壤湿度是玫瑰大棚智能系统中的重要参数，对玫瑰的生长具有重要作用。本系统采用土壤湿度传感器模块，如图3-8所示。该设备能够精确测量土壤的湿度数据，用户通过本系统能够实时检测土壤湿度数据，判断土壤中的含水量，为系统提供重要的土壤湿度检测数据。

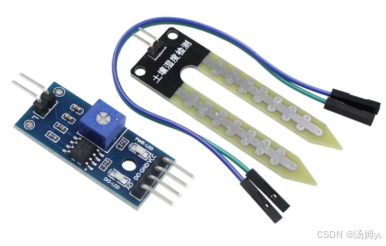

图3-8 土壤湿度传感器实物图
本模块基于电阻式检测原理，以LM393电压比较器为核心，适配5V直流供电。土壤探头插入土壤后，水分含量改变两极间导通电阻，经R1分压电路将湿度转化为模拟电压信号；C2滤除电源杂波，提升信号稳定性。模块通过R2电位器调节比较阈值，实现DO数字开关量输出，搭配D1、D2指示灯直观显示电源与触发状态；同时保留AO模拟输出，可接入单片机ADC引脚完成精准采集。实物由分离式检测探头与控制板组成，探头采用耐腐蚀镀银电极，控制板集成电位器、滤波电路与接线排针，结构简洁、调试便捷，广泛应用于智能灌溉、农业大棚、盆栽养护等土壤墒情监测场景。接口电路如图3-9所示。
图3-9 土壤湿度传感器电路
3.4 空气传感器模块
二氧化碳浓度是玫瑰生长的重要指标，能够有效反映出大棚空气中的二氧化碳浓度数据。本系统采用MQ135传感器进行监测，如图3-10所示。该传感器通过测量空气中的二氧化碳浓度来判断是否适宜玫瑰生长。供电由5V电源接入，滤波为板载104电容滤除电源纹波，保障加热丝与信号电路稳定供电，通过传感器内阻变化经分压转换为电压，通过AO引脚输出0~5V线性电压来进行信号采集，阈值调节为精密电位器联动LM393比较器，调节DO输出高低电平，实现浓度报警，从而保障二氧化碳浓度适宜玫瑰生长。
图3-10 MQ135传感器
MQ135模块以LM393电压比较器为核心，采用5V直流供电，电路结构紧凑适配嵌入式开发。其内部集成加热丝与气敏元件，通电后加热至300℃激活SnO₂敏感层；当空气中存在氨气、苯、烟雾等还原性气体时，敏感材料电导率升高、内阻下降，与外接负载电阻构成分压电路，将气体浓度转化为模拟电压信号，经RC滤波电路滤除干扰后输出AO信号，可直接接入单片机ADC实现精准采集。同时，模块通过电位器调节LM393比较阈值，输出数字开关量DO信号，配合电源与触发双LED指示灯，直观显示工作状态。电路预留2.54mm标准排针接口，接线便捷，广泛应用于室内空气质量监测、环境净化设备等场景，兼具模拟量高精度与数字量快速报警特性。接口电路如图3-11所示。
图3-11 MQ135模块电路
4 其他模块硬件设计
4.1 散热风扇控制电路设计
本系统采用散热风扇来调控玫瑰大棚环境参数，通过风扇实现降温和调节二氧化碳浓度。如图3-12所示，系统采用继电器为风扇供电，保障风扇能够为玫瑰调控大棚生长环境数据。
图3-12 风扇模块
散热风扇的工作原理是按能量转化来实现的，即：电能→电磁能→机械能→动能。由于单片机无法直接驱动振动风扇，故选择三极管9012来实现对散热风扇的控制，电阻为限流电阻，限流作用，以保护三极管。当单片机的相关控制引脚为高电平时，三极管导通，风扇正常工作；否则，风扇不转动。驱动电路如图3-13所示。
图3-13 5V风扇控制电路原理
4.3 有源蜂鸣器模块电路设计
该模块为低电平触发型有源蜂鸣器，尺寸仅32×13mm，采用3线制接线设计，适配3.3V~5V宽电压供电，兼容主流单片机开发平台。核心以S8050三极管作为驱动开关，通过IO口电平控制蜂鸣器通断，当引脚输入低电平时蜂鸣器发声，高电平则静音，逻辑清晰、调试便捷。模块功耗低、响应速度快，接线简单不易出错，现场安装使用十分方便。搭配 ESP32-S3 运行稳定，可及时反馈环境异常状况，能很好地满足大棚现场声光告警的实际使用要求。实物图如图3-14所示。

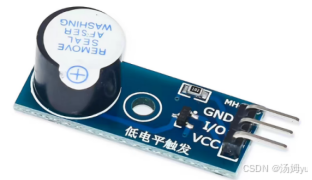

图3-14 有源蜂鸣器实物图
电路集成滤波电阻与驱动结构，有效抑制电流冲击，保障发声稳定且音质纯净。模块预留固定螺栓孔，便于机械安装固定，广泛应用于报警系统、智能硬件、实验装置等场景，作为声音反馈执行单元，响应迅速且可靠性高。接口电路如图3-15所示。
图3-15 有源蜂鸣器电路
4.4 舵机模块电路设计
本系统采用SG90微型数字舵机模拟执行开窗，如图3-16所示。该款舵机具备0-180°的标准转动范围，具有体型小，功耗低，控制简单，响应速度快等优势，能够精准接收控制信号并稳定转动，可根据系统采集的环境数据实现自动开合控制，为玫瑰生长提供可靠的执行模块。
图3-16 舵机实物图
SG90舵机采用标准三线制接口，分别为电源(VCC)，地(GND)和信号控制(PWM)接口，工作电压为4.8V-6V，控制信号为20ms的PWM信号，实现角度的精准定位。模块外围电路精简，可直接由ESP32S3主控的GPIO引脚输出PWM信号驱动，无需额外驱动电路，适配性强，广泛应用于嵌入式系统的小型机械控制场景，其硬件连接示意图如图3-17所示。
图3-17 舵机电路

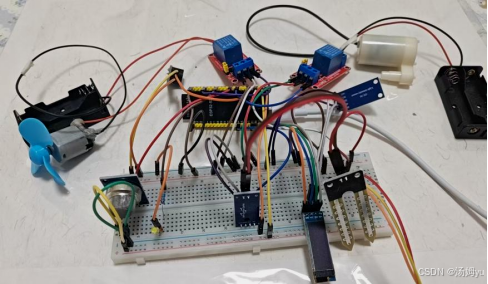

5 搭建完成图片
