Arduino进阶二｜自定义类库保姆级教程（从零手写属于自己的传感器类库+完整源码）

**文章标签：**Arduino、类库开发、C++面向对象、单片机开发、DIY库文件

**阅读难度：**入门进阶

**适用人群：**Arduino初学者、想要优化代码、实现代码复用、进阶单片机开发的开发者

在Arduino开发的过程中，我们几乎每天都会和各类类库打交道------从官方提供的Wire、SPI通信库，到第三方的传感器、显示屏驱动库，类库已经成为嵌入式开发中不可或缺的基础工具。很多新手刚开始接触开发时，会疑惑"为什么一定要用库？我直接写裸代码不行吗？"，实际上，开发中使用类库有着不可替代的必要性：

避免重复造轮子：成熟的类库已经将底层的硬件操作、复杂的通信协议、传感器校准逻辑等通用功能封装完毕，开发者无需从零开始编写这些通用代码，只需聚焦于自身项目的业务逻辑，极大节省了开发时间。
降低开发门槛：对于新手而言，无需深入理解底层的寄存器配置、复杂的时序逻辑，就能通过调用库的接口快速实现功能。比如使用OLED显示屏时，无需研究SSD1306的指令集，直接调用`display.print()`就能完成内容显示，大幅降低了入门的难度。
提升代码可维护性：类库将底层功能与业务逻辑解耦，主程序只需关注上层逻辑，无需关心底层实现细节。当出现问题时，也能快速定位问题根源------是业务逻辑出错，还是库的底层实现问题，让项目维护变得更加简单。
标准化团队协作：在团队开发中，统一的类库可以提供标准化的接口，所有开发者都遵循相同的调用规范，避免了每个人重复编写功能相似的代码，大幅提升了协作效率，也让项目的代码风格更加统一。

不过，很多新手在使用现成类库时，往往停留在"拿来主义"的阶段：只知道`#include`头文件，调用库提供的函数，却完全不理解这些类库是如何实现的，为什么能做到开箱即用，这就导致新手对类库的理解始终停留在表面。而编写自定义类库，正是帮助新手深入理解类库本质的最佳途径：

当你亲手从零开始编写一个完整的类库时，你会彻底搞清楚头文件（.h）与源文件（.cpp）的分工------原来头文件只负责声明接口，源文件才负责具体实现，这就是为什么使用库时只需要引入头文件就能调用功能；你会理解面向对象的封装逻辑------为什么库能把内部的私有变量保护起来，只对外暴露必要的接口，这和那些成熟开源库的设计思路完全一致；你也会搞懂类库的部署、加载流程------为什么把库文件放到`libraries`目录下IDE就能识别，以后安装第三方库时也能明白背后的原理。

亲手实现过一遍类库之后，你再回头看那些成熟的开源库源码时，就不会再对着一堆.h和.cpp文件一头雾水，而是能轻松看懂它们的设计逻辑，真正做到"知其然，也知其所以然"，让你对类库的理解从"会调用"升级为"懂原理"。

一、前言：为什么要自定义Arduino 类库？

很多新手在Arduino开发中，都会遇到一个核心问题：重复代码过多、代码冗余、无法复用。

如果是单次简单实验，直接写裸代码完全没问题。但如果是多个项目用到同一个传感器、同一个功能模块，反复复制粘贴代码不仅低效，还容易出错，项目也难以维护和扩展。

Arduino基于C++开发，核心支持面向对象编程 ，我们可以通过手写自定义类库，将模块功能封装起来，实现一次编写、随处调用、简洁高效、便于协作。

本文将从零带大家吃透Arduino类库开发全流程，从编程思想区别、类库文件结构，到完整手写SR04超声波类库、部署本地库、实战调用，全程干货无废话，看完直接上手DIY任意模块类库！

二、核心基础：面向过程VS 面向对象

想要学会写类库，首先要分清两种编程思想，这是Arduino进阶的关键。

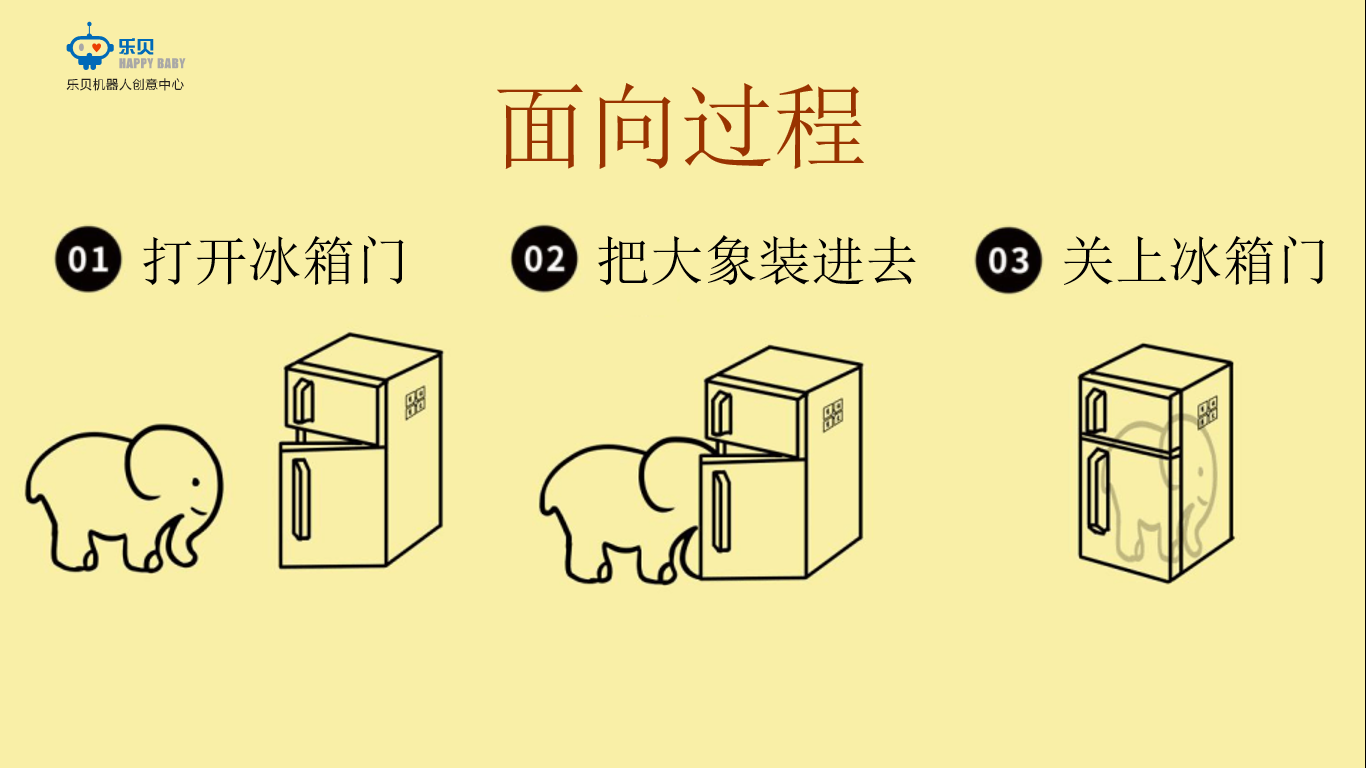

2.1面向过程（ C 语言）

核心逻辑：关注步骤，强调怎么做

将功能拆解为一个个执行步骤，通过函数依次执行，适合简单小型项目。

优缺点：

✅ 优点：运行性能高、资源消耗低

❌ 缺点：代码复用性差、难以扩展、不适合大型项目、多人协作困难

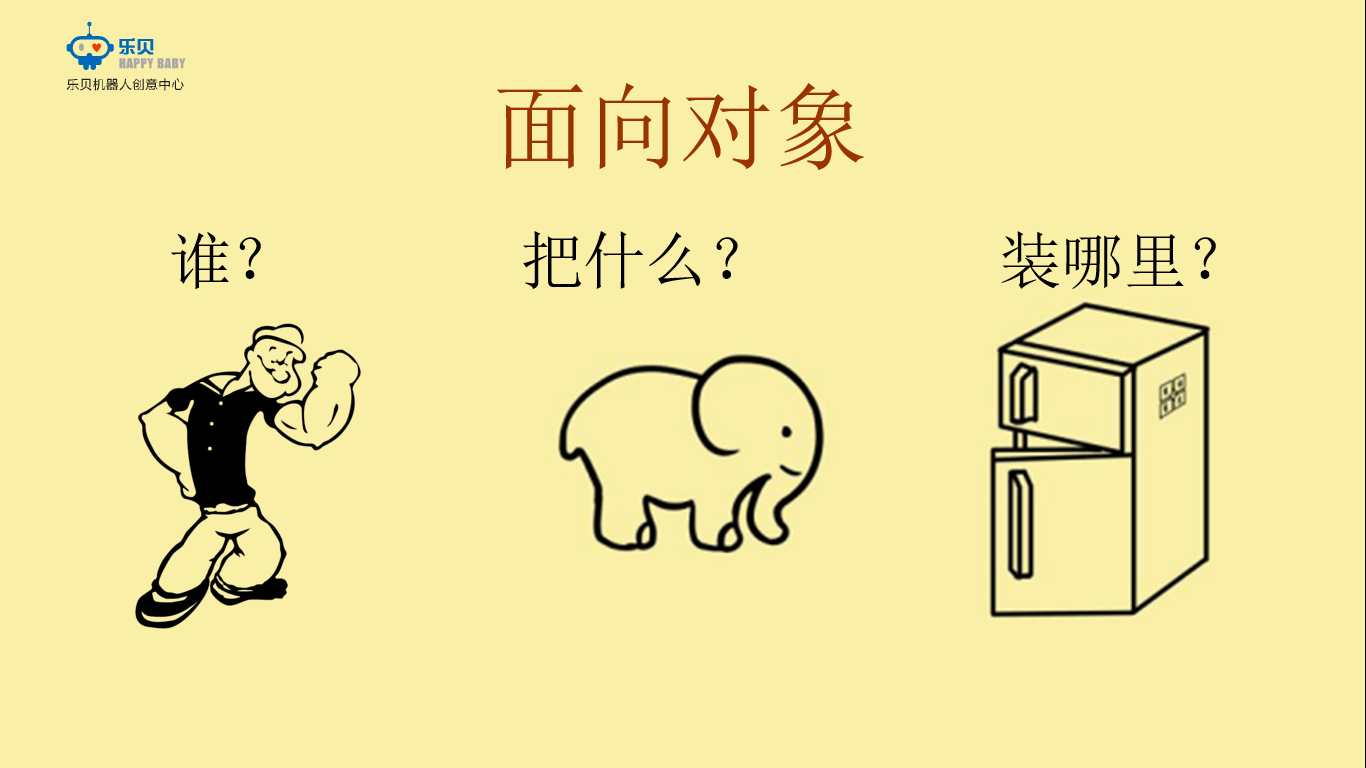

2.2面向对象（ C++ ）

核心逻辑：关注对象，强调谁去做

将复杂功能拆解为多个对象，每个对象包含专属属性（参数） 和行为（功能），Arduino类库就是基于该思想开发。

优缺点：

✅ 优点：代码易复用、易维护、可扩展，适合复杂项目，支持团队协作

❌ 缺点：相比面向过程，资源消耗略高、运行性能稍低

四、类和对象

在C++及Arduino编程中，类和对象是面向对象编程的两大基石。理解它们的关系，是掌握Arduino类库开发的关键。

对象（ object ）：世间万物（你、我、他、Led灯、机械臂夹东西的钳子的运行轨迹、GPS信息......）皆为对象

类（ class ）：具有相同属性和行为的对象的统称，是模板（比如：超声波SR04类、RGB灯类）

成员变量：对象的属性（如传感器引脚、灯的亮度）

成员函数：对象的行为（如测距、点亮灯光、切换颜色）

五、库

库是一个打包好的代码集合，它将相关的类、函数、常量组织在一起，方便在多个项目中复用。在Arduino开发中，类（**Class ）和库（Library ）是两个密不可分的核心概念。简单来说：库是类的"** 容器 " ，类是库的 " 心脏 " 。

Arduino的库分为三类：

类型	说明	位置	示例
核心库	IDE自带，由Arduino团队维护	hardware/arduino/avr/libraries/	Serial、EEPROM
自带库	官方审核通过的第三方库	libraries/	Servo、Wire、LiquidCrystal
外部库	用户自己编写或下载	文档/Arduino/libraries/	你写的任何自定义库

六、Arduino 类库完整文件结构

标准的Arduino自定义类库由4 个核心文件组成，缺一不可：

.h 头文件 ：负责声明类、成员变量、成员函数，只定义不实现

.cpp 源文件 ：负责实现头文件中声明的所有函数功能

示例文件：库的调用demo，方便用户快速上手使用

keyword.txt：关键字高亮文件，让自定义库的类名、函数名在IDE中高亮显示

七、实战教学：手写SR04 超声波类库（全流程）

我们以最常用的SR04超声波传感器为例，从零完整编写一套可直接使用的自定义类库。

7.1第一步：编写 .h 头文件（类的声明）

头文件核心作用：定义类的结构，声明变量和函数，不写具体执行代码。同时必须添加预编译防止重复包含。

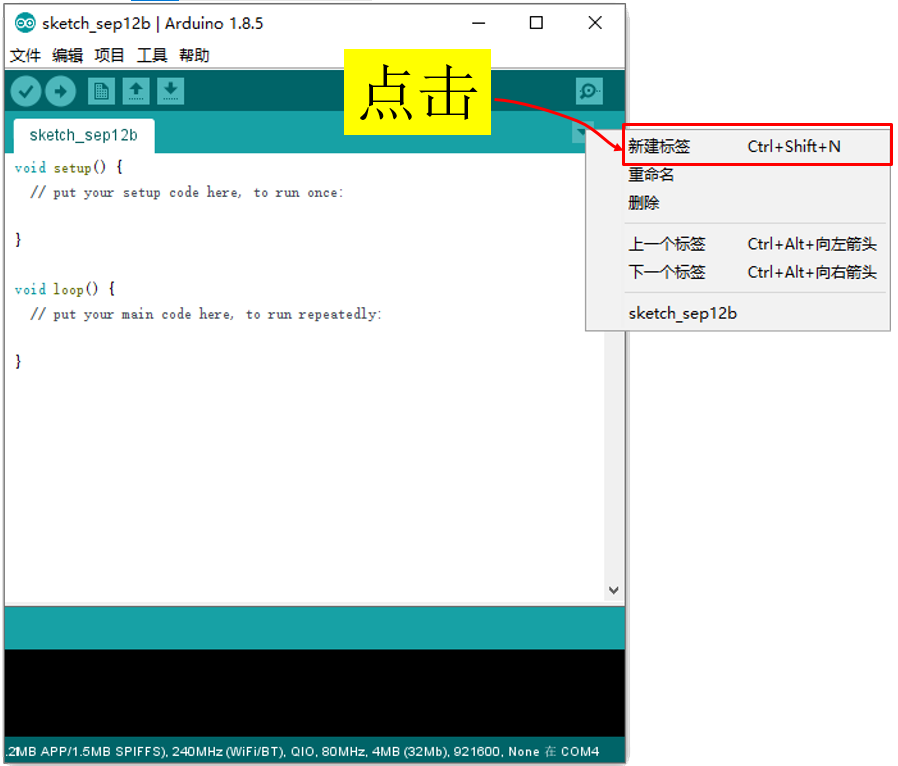

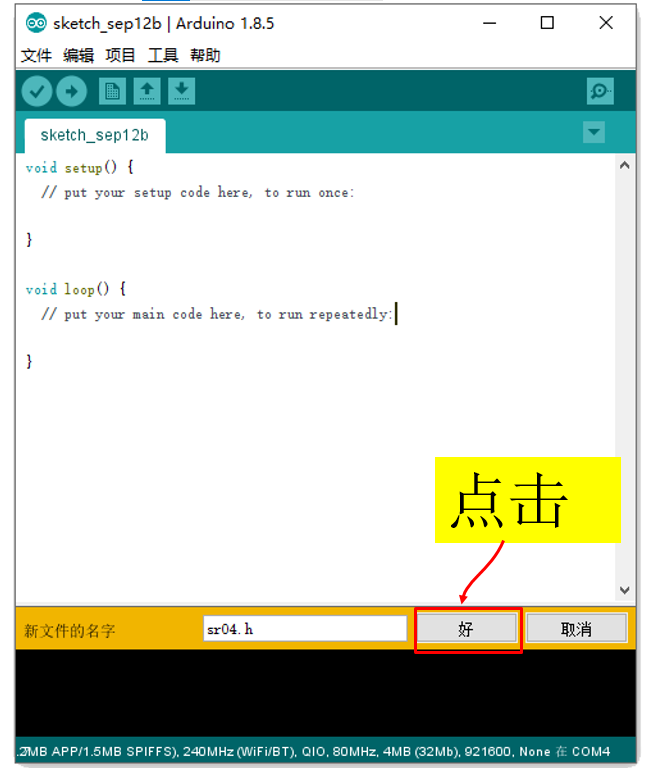

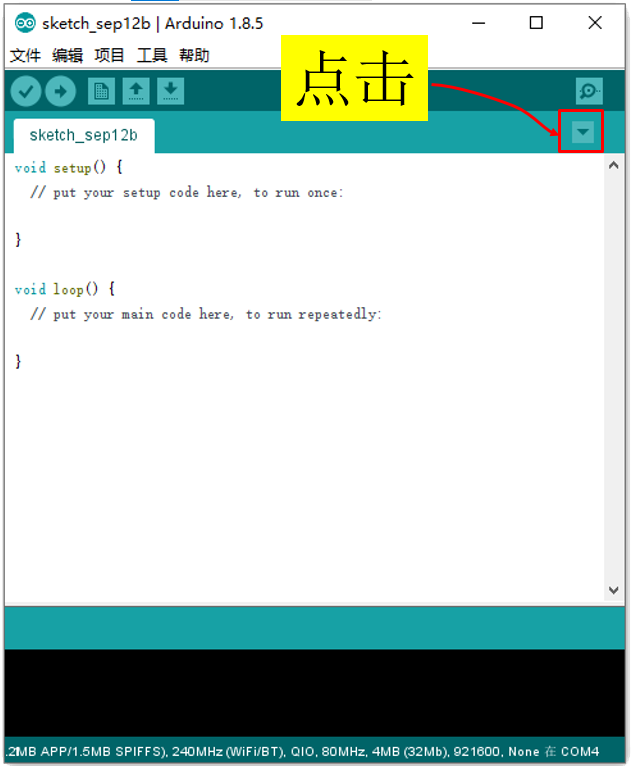

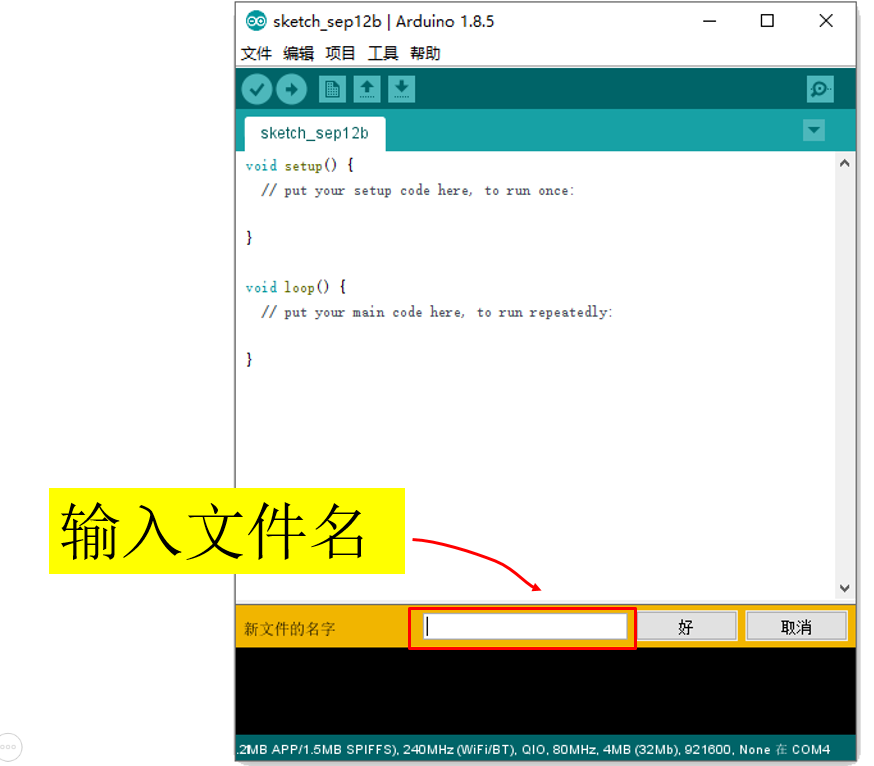

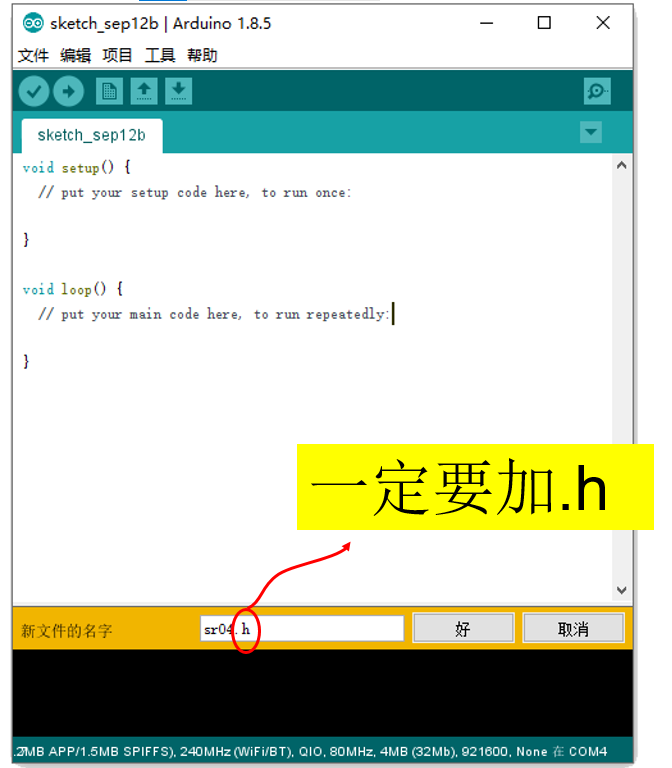

在项目文件中新建 .h 头文件

头文件防护（必须）

复制代码

#ifndef 头文件名_H      // 如果没有定义头文件名_H

#define 头文件名_H      // 则定义它



// 类声明...



#endif              // 结束防护

类声明的基本语法

复制代码

class 类名 {

public:

    // 公有成员（外部可访问）

    构造函数声明;

    返回值 公有函数名(参数列表);



private:

    // 私有成员（仅类内部可访问）

    数据类型 私有变量名;



protected:

    // 供继承类使用（Arduino类库较少用）

};

构造函数 : 与类同名，无返回值。用于初始化对象（设置引脚、初始化串口等）

**成员变量命名规范（常见风格）：**m_ 前缀表示成员变量

完整的 Arduino 头文件示例

复制代码

cpp
#ifndef sr04_H
#define sr04_H

// 定义SR04类
class sr04
{
  // 公共成员：外部可直接调用
  public:
    // 构造函数：初始化传感器引脚，与类名同名，无返回值
    sr04(int trPin, int ecPin);
    // 测距函数：返回距离数值
    float Get();

  // 私有成员：仅类内部可使用，外部无法访问
  private:
    int m_trPin;  // 触发引脚
    int m_ecPin;  // 回声引脚
};

#endif

核心知识点：

构造函数必须与类名一致、无返回值，用于初始化对象参数

public：对外开放的函数，供主程序调用

private：私有变量，保护引脚参数，防止外部篡改

#ifndef / #define / #endif：预编译防护，避免库重复编译报错

7.2第二步：编写 .cpp 源文件（函数实现）

源文件负责实现头文件中声明的所有函数逻辑，必须先引用对应头文件。

例如：

复制代码

#include "sr04.h"

#include "Arduino.h"

在类外定义（实现）成员函数的标准语法

复制代码

返回值类型 类名::函数名(参数列表) {

    // 函数实现

}

完整的 Arduino .cpp 文件示例

复制代码

cpp
// 引入自定义头文件和核心库文件
#include "sr04.h"
#include "Arduino.h"

// 构造函数实现：初始化引脚
sr04::sr04(int trPin, int ecPin)
{
  m_trPin = trPin; // 将传入的触发引脚参数保存到私有成员变量m_trPin中方便在内部传值
  m_ecPin = ecPin; // 将传入的回声引脚参数保存到私有成员变量m_ecPin中
  pinMode(m_trPin, OUTPUT);
  pinMode(m_ecPin, INPUT);
}

// 测距函数实现：计算并返回距离
float sr04::Get()
{
  digitalWrite(m_trPin, LOW);
  delayMicroseconds(2);
  digitalWrite(m_trPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(m_trPin, LOW);
  // 读取回声引脚高电平持续时间
  float time = pulseIn(m_ecPin, HIGH);
   // 超声波距离计算公式

  // 声速在空气中约为343米/秒 = 0.0343厘米/微秒

  // 距离 = 时间 × 声速 ÷ 2（因为超声波往返走了两倍的距离）
  float distance = time * 0.0343 / 2;
  return distance;
}

核心知识点：

类名 :: 函数名：域解析符，标识该函数属于指定类

所有头文件声明的函数，必须在cpp中完整实现

保留传感器原生测距逻辑，封装后无需重复编写

7.3第三步：编写示例调用文件

使用类的基本步骤

|-------|--------|------------------------------|
| 步骤 | 操作 | 说明 |
| 1 | 包含头文件 | #include "ClassName.h" |
| 2 | 创建对象 | ClassName objectName(参数); |
| 3 | 调用成员函数 | objectName.functionName(参数); |

使用自定义SR04 类

返回项目文件（.ino文件），测试我们编写的类库，实现串口打印测距数据：

复制代码

cpp
// 引入自定义的sr04类头文件

#include "sr04.h"

// 创建SR04对象，绑定触发引脚3，回声引脚4
sr04 mysr04(3,4);

void setup()
{
  Serial.begin(9600);  // 初始化串口
}

void loop()
{
  // 调用成员函数获取距离
  float dis = mysr04.Get();
  Serial.print("当前距离：");
  Serial.print(dis);
  Serial.println(" cm");
  delay(500);
}

八、部署自定义库到Arduino IDE （全局可用）

完成以上四个文件后，我们就可以将其部署为本地全局库，所有项目均可直接调用：

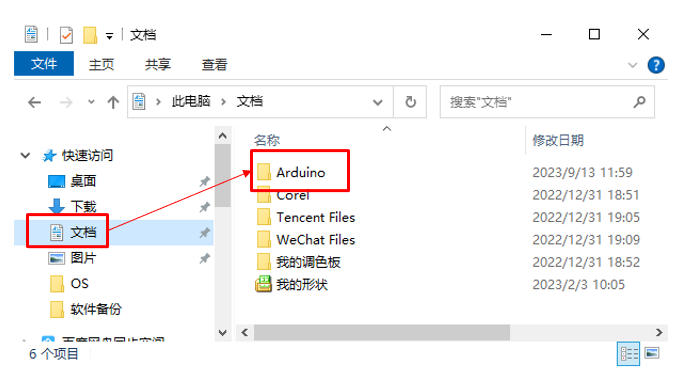

1.打开"文档"------"Arduino"------新建文件夹，命名为 sr04

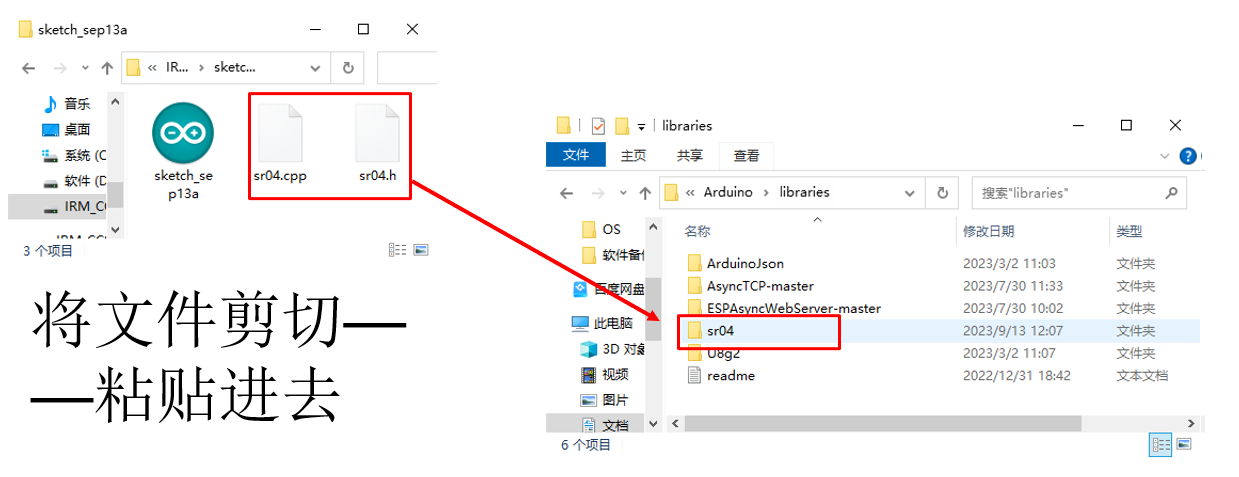

2.在Arduino IED中点击"项目"------"显示项目文件夹"，打开项目文件夹。将 sr04.h、sr04.cpp放入文档 /Arduino/libraries/sr04文件夹

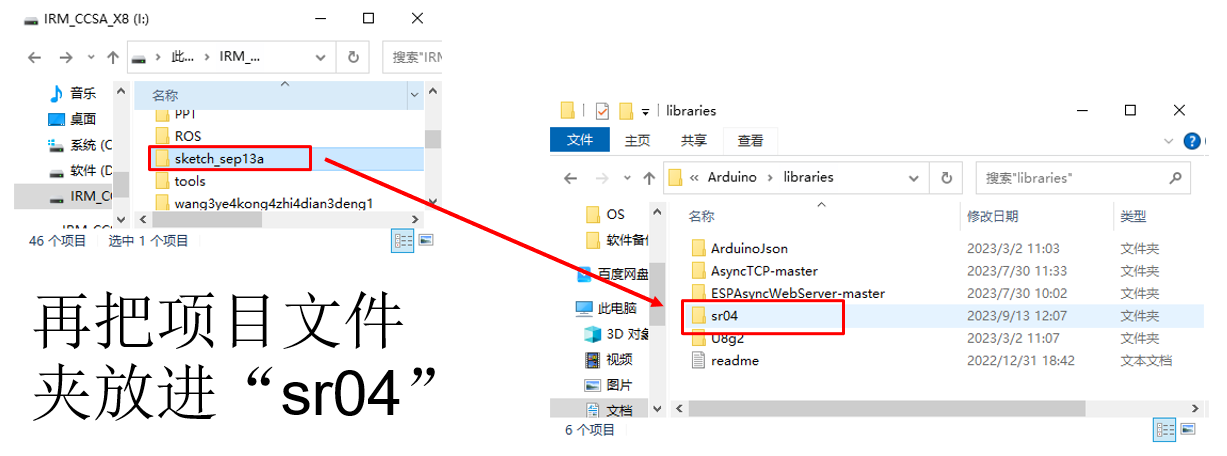

3.再把项目文件夹放进"sr04"

4.编写keywords.txt高亮文件

该文件用于让IDE识别自定义关键字，实现代码高亮，区分类名和函数名。

在文档/Arduino/libraries/sr04中单击右键------新建------文本文件（命名为 keywords.txt ）------打开该文件键入以下内容（分隔必须是 Tab 键，不能是空格）：

|---------------------------------------|
| Plain Text sr04 KEYWORD1 Get KEYWORD2 |

KEYWORD1：高亮类名

KEYWORD2：高亮成员函数名

5.重启Arduino IDE，即可在「项目-导入库」中找到自定义的sr04库

九、进阶实战：车位指示灯项目（库落地应用）

利用我们自定义的SR04库，实现智能车位检测功能：无车亮绿灯，有车亮红灯。

硬件接线：

SR04：Trig-3、Echo-4

红灯引脚13，绿灯引脚12

实战代码：

复制代码

cpp
#include "sr04.h"
sr04 mysr04(3,4);

const int redLed = 13;
const int greenLed = 12;
// 车位检测阈值：10cm内判定有车
const int checkDis = 10;

void setup()
{
  Serial.begin(9600);
  pinMode(redLed, OUTPUT);
  pinMode(greenLed, OUTPUT);
}

void loop()
{
  float dis = mysr04.Get();
  Serial.print("距离：");
  Serial.println(dis);

  if(dis <= checkDis){
    // 有车：红灯亮
    digitalWrite(redLed, HIGH);
    digitalWrite(greenLed, LOW);
  }else{
    // 无车：绿灯亮
    digitalWrite(redLed, LOW);
    digitalWrite(greenLed, HIGH);
  }
  delay(500);
}

十、课后拓展：DIY RGB LED 类库（练手项目）

大家可以按照本文教程，自主编写RGB LED类库，需求如下：

10.1****类库参数定义

成员变量：R引脚、G引脚、B引脚

成员函数：构造函数、自定义颜色设置函数

10.2实战功能要求

实现简易交通灯逻辑：红灯亮3秒→黄灯闪烁3次（亮0.5s/灭0.5s）→绿灯亮3秒，循环执行。

十一、总结与学习心得

自定义类库的核心是面向对象封装思想，将重复的模块功能打包，实现代码解耦；
.h 文件管声明， .cpp 文件管实现，分工明确是类库开发的核心规则；
部署本地库后，可全局复用，极大提升后续Arduino项目开发效率；
掌握自定义类库是Arduino从入门到进阶的标志性能力，为后续复杂智能项目、设备开发打下基础。

十二、完整源码获取

本文SR04完整类库文件、RGB LED拓展练习模板已整理完毕，需要的小伙伴可以自行根据教程复刻，全程亲手敲一遍，快速掌握类库开发逻辑！

原创不易，点赞收藏，后续持续更新 Arduino 进阶实战教程！
