第6篇：锐化------高频增强的数学本质
系列导语：本文是"有趣的图像处理"系列第6篇。上一篇讲了如何用卷积"抹平"图像（模糊），本篇讲它的反操作------让图像更锐利。锐化和模糊不是简单的对立，而是同一套数学框架的两个方向：模糊压制高频，锐化则恢复或增强高频。
← 第5篇：卷积平滑------从高斯模糊到运动模糊\] \| \[第7篇：非线性平滑------中值、双边与散景 →\] \| \[系列目录
导语
你有没有注意到：手机拍完照后自动做的"增强"，Photoshop 的"USM 锐化"，相机的"清晰度"滑块------这些操作都在做同一件事：让边缘更明显、细节更突出。
但"锐化"不是魔法。它无法恢复已经丢失的信息，本质上是放大图像中已有的高频分量，让边缘对比更强。理解这一点，你就能理解为什么过度锐化会产生难看的"光晕"，以及为什么专业软件里有好几种不同的锐化工具。
本文将带你理解：
- 锐化的频域本质：为什么它等价于"原图 + 高频残差"
- 最简单的锐化核：拉普拉斯算子是怎么来的
- 工业标准的锐化方法：反锐化掩模（USM）的设计哲学
- 高通滤波：一种更灵活的锐化框架
- 为什么锐化会产生"振铃"和"光晕"，怎么避免
一、锐化的频域本质
1.1 模糊 = 低通，锐化 = 高通或高频增强
回顾上一篇：模糊是低通滤波，保留低频（平坦区域），压制高频（边缘、纹理）。
锐化的目标相反------让边缘更突出，意味着要增强高频分量。
用频域语言写：
锐化输出 = 低频 + α ⋅ 高频 \text{锐化输出} = \text{低频} + \alpha \cdot \text{高频} 锐化输出=低频+α⋅高频
其中 α > 1 \alpha > 1 α>1 时高频被放大，边缘更锐； α = 0 \alpha = 0 α=0 时退化为纯低通（模糊）； α = 1 \alpha = 1 α=1 时输出原图不变。
1.2 高频从哪来？
高频分量 = 原图 − 低频分量 = 原图 − 模糊图：
高频 = I − I blur \text{高频} = I - I_{\text{blur}} 高频=I−Iblur
代入上面的公式：
锐化输出 = I + α ⋅ ( I − I blur ) = ( 1 + α ) ⋅ I − α ⋅ I blur \text{锐化输出} = I + \alpha \cdot (I - I_{\text{blur}}) = (1 + \alpha) \cdot I - \alpha \cdot I_{\text{blur}} 锐化输出=I+α⋅(I−Iblur)=(1+α)⋅I−α⋅Iblur
这就是反锐化掩模（Unsharp Mask，USM）的核心公式。名字里带"unsharp"（不锐利），因为它用的是模糊图作为"掩模"来提取高频，然后把高频叠回原图。
二、最简单的锐化核：拉普拉斯算子
2.1 从离散微分到卷积核
第2篇讲过，图像的梯度（一阶导数）检测边缘；拉普拉斯算子是二阶导数，检测的是梯度的变化率------也就是边缘的"尖锐程度"。
一维离散二阶导数：
∇ 2 f ( x ) = f ( x + 1 ) − 2 f ( x ) + f ( x − 1 ) \nabla^2 f(x) = f(x+1) - 2f(x) + f(x-1) ∇2f(x)=f(x+1)−2f(x)+f(x−1)
推广到二维图像：
∇ 2 I ( x , y ) = I ( x + 1 , y ) + I ( x − 1 , y ) + I ( x , y + 1 ) + I ( x , y − 1 ) − 4 I ( x , y ) \nabla^2 I(x,y) = I(x+1,y) + I(x-1,y) + I(x,y+1) + I(x,y-1) - 4I(x,y) ∇2I(x,y)=I(x+1,y)+I(x−1,y)+I(x,y+1)+I(x,y−1)−4I(x,y)
写成卷积核：
L = [ 0 1 0 1 − 4 1 0 1 0 ] L = \begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix} L= 0101−41010
这个核在平坦区域输出接近0，在边缘输出较大正值或负值------检测到了高频。
2.2 拉普拉斯锐化
将高频（拉普拉斯响应）叠加回原图：
I sharp = I − λ ⋅ ∇ 2 I I_{\text{sharp}} = I - \lambda \cdot \nabla^2 I Isharp=I−λ⋅∇2I
注意这里是"减"（因为拉普拉斯在边缘暗侧为正、亮侧为负），代入展开：
I sharp = I − λ ⋅ ( L ∗ I ) = ( I identity − λ ⋅ L ) ∗ I I_{\text{sharp}} = I - \lambda \cdot (L * I) = (I_{\text{identity}} - \lambda \cdot L) * I Isharp=I−λ⋅(L∗I)=(Iidentity−λ⋅L)∗I
合并成一个卷积核（ λ = 1 \lambda=1 λ=1）：
K sharp = [ 0 − 1 0 − 1 5 − 1 0 − 1 0 ] K_{\text{sharp}} = \begin{bmatrix} 0 & -1 & 0 \\ -1 & 5 & -1 \\ 0 & -1 & 0 \end{bmatrix} Ksharp= 0−10−15−10−10
中心权重 5 = 1（原图）+ 4（抵消拉普拉斯的 −4），四邻居 −1 来自拉普拉斯。这就是图像处理教材里最常见的锐化核。
2.3 伪代码
函数 拉普拉斯锐化(图像 I, 强度 λ=1):
# 拉普拉斯核（检测高频）
L = [[0, 1, 0],
[1, -4, 1],
[0, 1, 0]]
# 计算高频分量
高频 = 卷积(I, L)
# 叠加回原图（减去，因为符号约定）
输出 = I - λ × 高频
# 钳位到合法范围
输出 = clamp(输出, 0, 255)
返回 输出

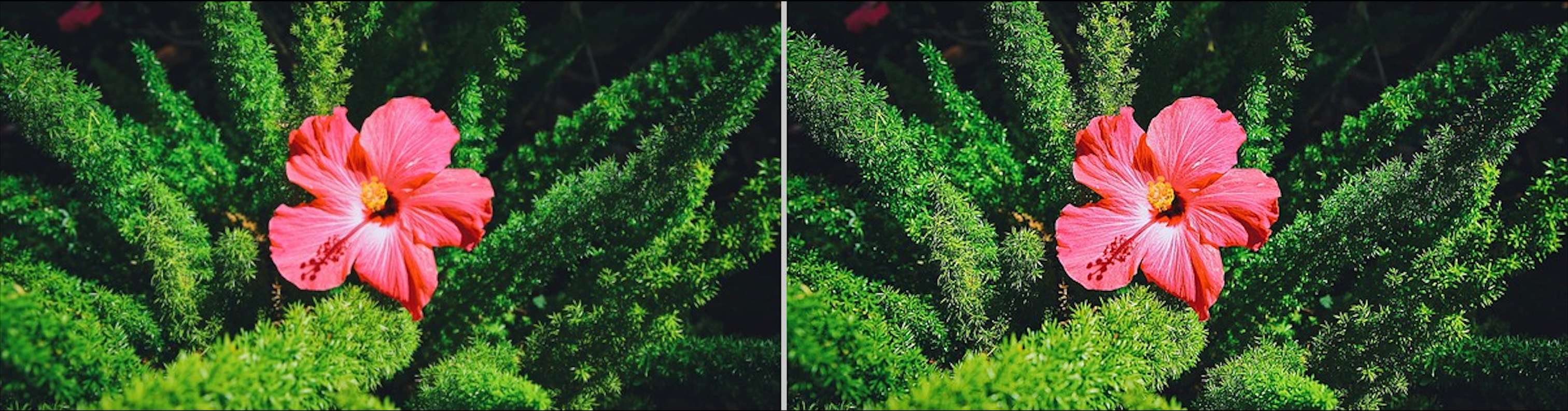

左：原图 / 右：拉普拉斯锐化（3×3 核，λ=1）。花瓣边缘和花蕊轮廓明显增强，但平坦区域几乎不变。
三、反锐化掩模（USM）------工业标准
3.1 为什么不用拉普拉斯核？
拉普拉斯核有两个问题：
- 对噪声敏感：二阶导数会放大高斯噪声，在噪声图像上效果很差
- 不可控：只有一个参数 λ，无法分别控制"模糊多少"和"增强多少"
USM 通过引入高斯模糊解决了这两个问题，提供三个独立参数。
3.2 USM 的完整公式
I USM = I + amount × ( I − G σ ∗ I ) I_{\text{USM}} = I + \text{amount} \times (I - G_\sigma * I) IUSM=I+amount×(I−Gσ∗I)
其中：
- σ \sigma σ（radius）：高斯模糊的标准差，控制捕捉边缘的尺度------σ 大则增强宽边缘，σ 小则增强细节
- amount \text{amount} amount：增强强度，通常 0.5--2.0
- threshold \text{threshold} threshold（可选）：仅增强高频幅值超过阈值的像素，避免在噪声上过度增强
3.3 伪代码
函数 USM锐化(图像 I, radius σ, 强度 amount, 阈值 threshold=0):
# 步骤1：高斯模糊提取低频
I_blur = 高斯模糊(I, σ)
# 步骤2：计算高频残差（边缘信息）
残差 = I - I_blur
# 步骤3：阈值过滤（可选，抑制噪声放大）
对每个像素:
若 |残差| < threshold:
残差 = 0
# 步骤4：叠加增强
输出 = I + amount × 残差
# 步骤5：钳位
输出 = clamp(输出, 0, 255)
返回 输出

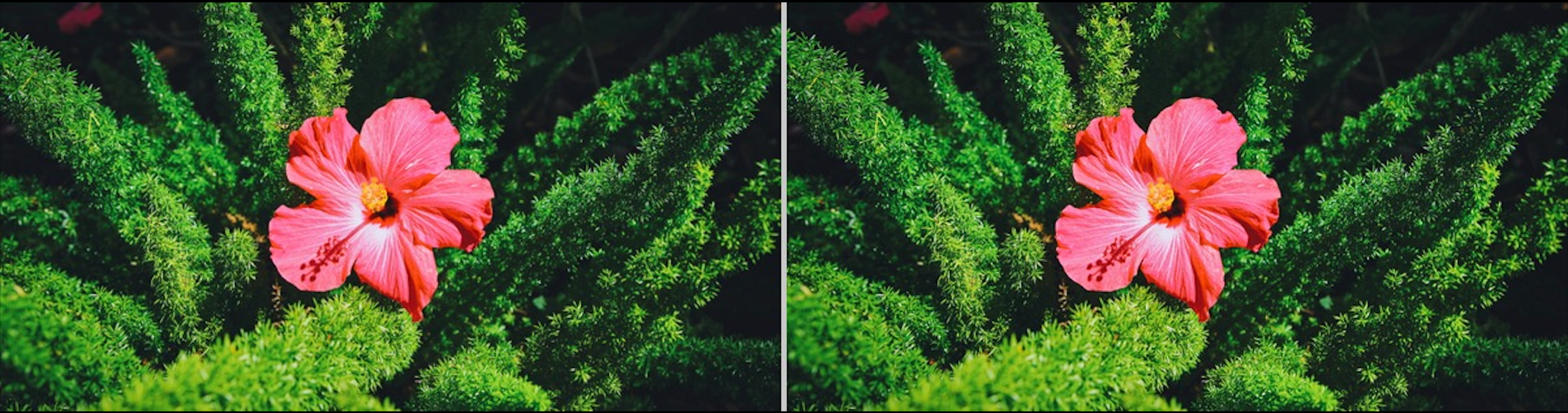

左：原图 / 右：USM 锐化（σ=2，amount=1.0）。花瓣纹理和叶片脉络明显增强，锐化效果比拉普拉斯核更自然，无明显噪声放大。
四、高通滤波------更灵活的锐化框架
4.1 高通的定义
高通滤波保留高频、压制低频，与低通（模糊）互补：
I high = I − I low = I − ( H low ∗ I ) = ( I identity − H low ) ∗ I I_{\text{high}} = I - I_{\text{low}} = I - (H_{\text{low}} * I) = (I_{\text{identity}} - H_{\text{low}}) * I Ihigh=I−Ilow=I−(Hlow∗I)=(Iidentity−Hlow)∗I
任何低通滤波器 H low H_{\text{low}} Hlow，都可以通过这个公式得到对应的高通滤波器。
4.2 高通 → 锐化
高通结果本身是"边缘图"（中性灰背景，边缘处有明暗偏移）。叠加回原图即得锐化：
I sharp = I + α ⋅ I high I_{\text{sharp}} = I + \alpha \cdot I_{\text{high}} Isharp=I+α⋅Ihigh
这与 USM 的结构完全相同------USM 是"以高斯为低通基底"的高通锐化的特例。
4.3 伪代码
函数 高通锐化(图像 I, 低通滤波器 H_low, 强度 α):
# 提取低频
I_low = 卷积(I, H_low)
# 高通 = 原图 - 低频
I_high = I - I_low
# 叠加增强（128 为中性灰基准）
输出 = I + α × I_high
输出 = clamp(输出, 0, 255)
返回 输出

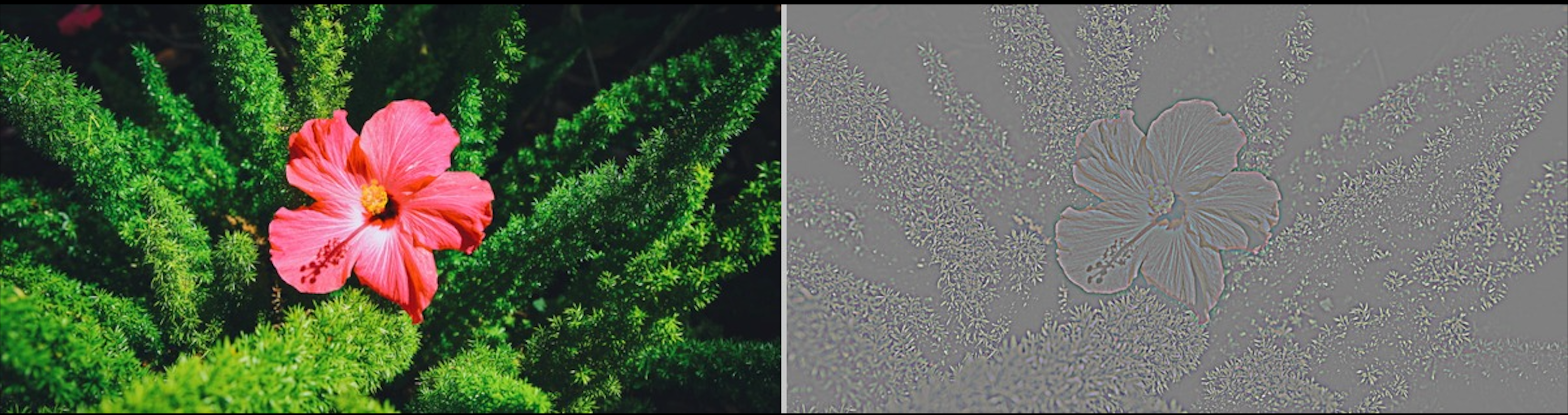

左：原图 / 右：高通滤波（可见边缘在灰色背景上以明暗差异呈现）。高通结果通常用于与原图叠加，或直接用于细节纹理分析。
五、锐化的副作用：振铃与光晕
5.1 振铃效应
用理想高通滤波器（频域矩形窗）会在边缘两侧产生周期性亮暗振荡------振铃（Ringing）。高斯基底的 USM 因为频域也是高斯（平滑截止），所以振铃很弱，这是 USM 优于简单拉普拉斯核的关键原因。
5.2 光晕效应
当 amount 过大时，边缘亮侧出现更亮的白边、暗侧出现更暗的黑边------光晕（Halo）。这是高频被过度放大的直接结果：
光晕宽度 ≈ σ （高斯半径）， 光晕强度 ∝ amount \text{光晕宽度} \approx \sigma \text{（高斯半径）}，\quad \text{光晕强度} \propto \text{amount} 光晕宽度≈σ（高斯半径），光晕强度∝amount
实践建议：
amount超过 1.5 时光晕明显，通常保持在 0.5--1.0- 增大 σ 可以增强宽边缘但会带来宽光晕；减小 σ 增强细节但对噪声敏感
- 加入
threshold参数可显著抑制平坦区域的噪声放大
六、三种锐化方法的对比
| 方法 | 核心公式 | 参数 | 优点 | 缺点 |
|---|---|---|---|---|
| 拉普拉斯锐化 | I − λ ∇ 2 I I - \lambda \nabla^2 I I−λ∇2I | 强度 λ | 单次卷积，极快 | 噪声敏感，无尺度控制 |
| USM | I + a ( I − G σ ∗ I ) I + a(I - G_\sigma * I) I+a(I−Gσ∗I) | σ, amount, threshold | 可控、效果自然 | 需两次卷积（但可合并） |
| 高通叠加 | I + α ( I − H low ∗ I ) I + \alpha(I - H_{\text{low}} * I) I+α(I−Hlow∗I) | 低通类型, α | 灵活，可换低通基底 | 与 USM 本质相同 |
结论：三种方法都是"原图 + 高频残差"的变体，区别在于如何提取高频。USM 是生产环境首选，因为参数最直观、对噪声最鲁棒。
七、实现要点
7.1 数值范围
锐化后像素值可能超出 [0, 255]，必须 clamp，否则溢出会循环回低值，产生奇怪的彩色伪影。
7.2 各通道独立处理
对 RGB 图像，锐化通常对每个通道独立应用相同的核。对 Lab 空间的 L 通道锐化可以只增强亮度边缘，不影响颜色，视觉上更自然。
7.3 与模糊的关系
USM 需要先做一次高斯模糊，再叠加。利用线性性：
I + a ( I − G ∗ I ) = ( 1 + a ) I − a ( G ∗ I ) I + a(I - G * I) = (1+a)I - a(G * I) I+a(I−G∗I)=(1+a)I−a(G∗I)
可以把两步合并为一次卷积（核 = ( 1 + a ) δ − a G (1+a)\delta - aG (1+a)δ−aG，其中 δ \delta δ 是单位脉冲），减少一次内存读写。
结语
本文厘清了锐化的数学本质：
- ✅ 频域视角：锐化 = 原图 + α × 高频，高频 = 原图 − 低频
- ✅ 拉普拉斯核：二阶导数直接提取高频，简单但噪声敏感
- ✅ USM：以高斯模糊提取低频，再叠加残差，三参数（σ/amount/threshold）独立控制尺度、强度和噪声抑制
- ✅ 高通滤波：USM 的一般化框架，可以换用任意低通基底
- ✅ 副作用：过度锐化导致光晕，光晕宽度 ≈ σ，强度 ∝ amount
模糊（第5篇）和锐化（本篇）构成了线性空间滤波的完整图景。下一篇转向非线性滤波------中值滤波和双边滤波，它们能在去除噪声的同时保留边缘，这是线性滤波做不到的。
