和校验(CheckSum)

文章目录

算法介绍
常见形式及实现
优缺点分析
检不出的错误类型
常见类型及实现方法（以python为例）

算法介绍

和校验是最简单、最直观的检错编码方法，属于检错码（不能纠错）。

核心思想：

把数据的所有字节按位相加，将结果的低8位（或低16位）作为校验码，附加在数据末尾一起发送。

bash 复制代码

┌─────────────────────────────────────────────┐
│              发送方                          │
│                                             │
│  数据：D₁  D₂  D₃  ...  Dₙ                 │
│           ↓    ↓    ↓       ↓               │
│         相加：S = D₁+D₂+D₃+...+Dₙ           │
│           ↓                                 │
│  校验和：CS = S 的低8位（模256）             │
│           ↓                                 │
│  发送：D₁ D₂ D₃ ... Dₙ  CS                 │
└─────────────────────────────────────────────┘

┌─────────────────────────────────────────────┐
│              接收方                          │
│                                             │
│  收到：D₁' D₂' D₃' ... Dₙ'  CS'           │
│           ↓    ↓    ↓       ↓               │
│         相加：S' = D₁'+D₂'+...+Dₙ' + CS'   │
│           ↓                                 │
│  判断：S' 的低8位 = 0 ？                    │
│         ✅ = 0 → 可能正确                   │
│         ❌ ≠ 0 → 一定有错                  │
└─────────────────────────────────────────────┘

常见形式及实现

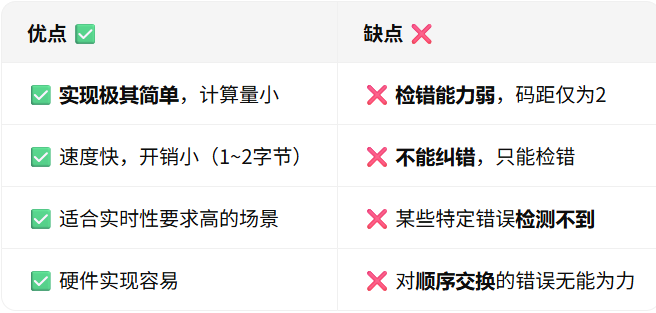

优缺点分析

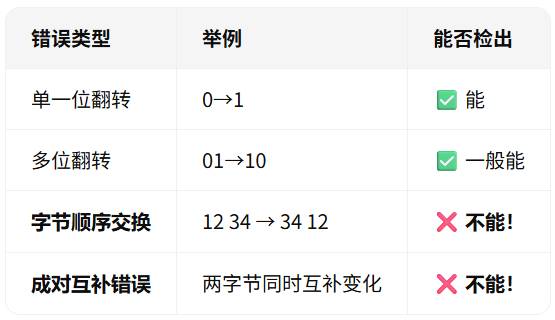

检不出的错误类型

常见类型及实现方法（以python为例）

8位和校验：

bash 复制代码

uint8_t CheckSum(uint8_t *Buf, uint8_t Len)
{
    uint8_t i=0;
    uint8_t sum =0;

    for(i=0;i<Len; i++)
    {
        sum += *Buf++;
    }

    return sum;
}

16位和校验：

bash 复制代码

uint16_t CheckSum(uint16_t *Buf, uint8_t Len)
{
    uint8_t i=0;
    uint16_t sum =0;

    for(i=0;i<Len; i++)
    {
        sum += *Buf++;
    }

    return sum;
}
