STM32基础

STM32基础

单片机

单片机指一个集成在一块芯片上的完整计算机系统,具有一个完整计算机所需要的大部分器件:CPU、内存、内部和外部总线系统, 目前大部分还会具有外存,同时集成诸如通讯接口、定时器,实时时钟等外围设备

单片机是对8/16/32位MCU(微处理器)的另一种叫法

组成结构:

运算器与控制器

程序执行过程

内存与存储器 只读存储器(ROM)和随机存储器(RAM)

输入输出设备和接口

时钟电路与定时器

中断系统

串行通信接口

单片机种类:

1、51系列 完整位处理器,但是运行速度过慢

2、AVR单片机 精简指令型单片机, 同震荡频率下是8位MCU中最快的一种单片机

3、PIC单片机 也是精简指令型, 中低端有 翻页 的概念, 编写程序比较麻烦

4、STM32 高性能、低成本、低功耗

处理器架构

分类

复杂指令集CPU:Intel、 AMD X86架构

精简指令集CPU:IBM、ARM ARM架构

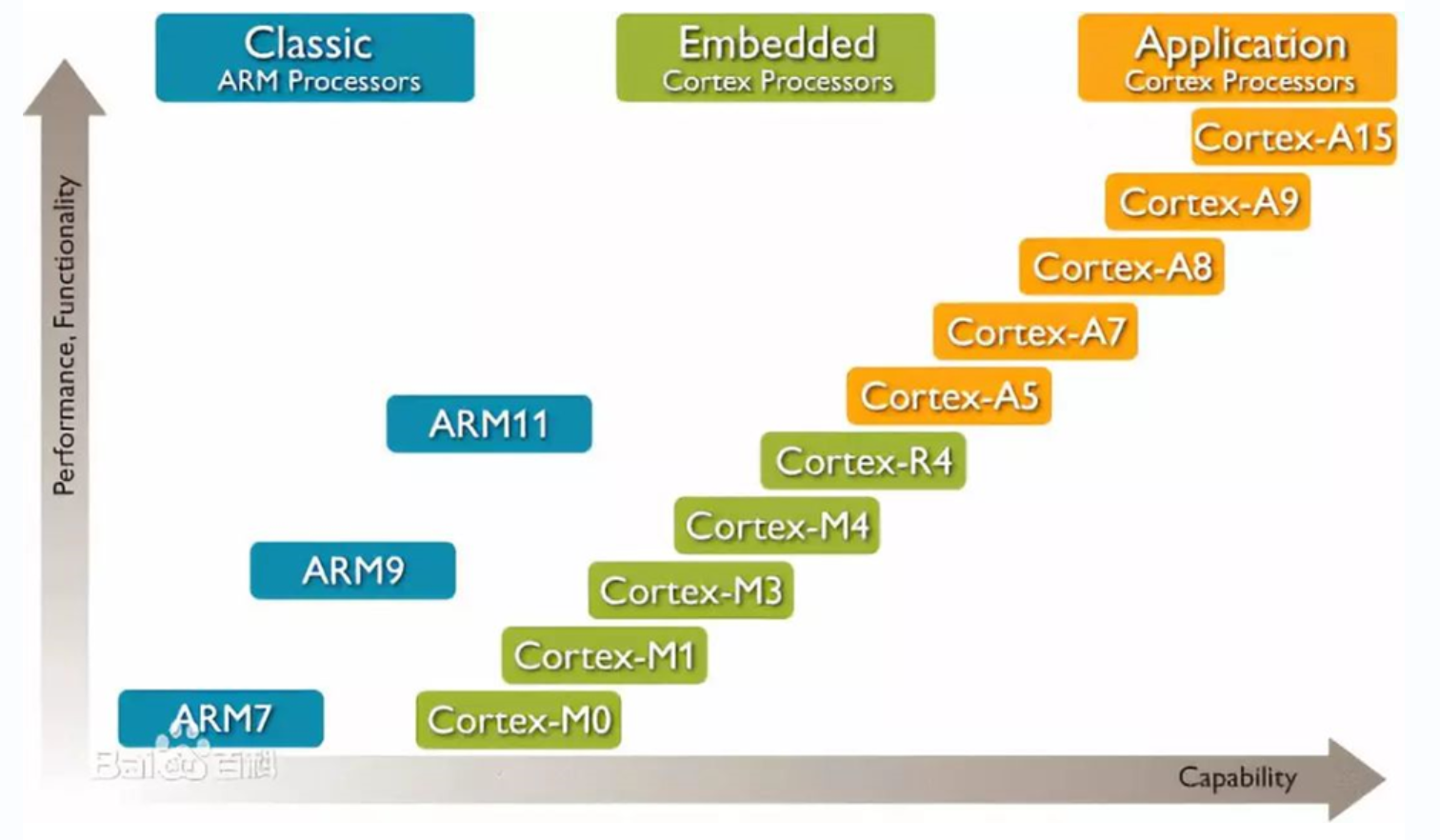

ARM架构

STM32

STM32使用ARM Cortex-M3内核的32位MCU, 采用180nm内存工艺,,配有128kb闪存和20kbRAM,运行主频72MHZ

STM32命名规则:以STM32F103C8T6为例

STM32 F 103 C 8 T 6
基于ARM核心的32位微控制器 产品类型 产品子系列 引脚数目 闪存存储器容量 封装 温度范围

产品类型:F 通用型 L低功耗 H 高性能 G 新一代通用 U 新一代低功耗

产品子类型: 101 基本型 102 USB基本型,USB2.0全速 103 增强型 105或107 互联型

引脚数目:T 36 C 48 R 64 V 100 Z 144

闪存存储器容量: 4 16k 6 32k 8 64k B 128k C 256k D 384k E 512k

封装:H BGA T LQFP U VFQFPN Y WLCSP64

温度范围:6 -40°C--85°C 7 -40°C--105°C

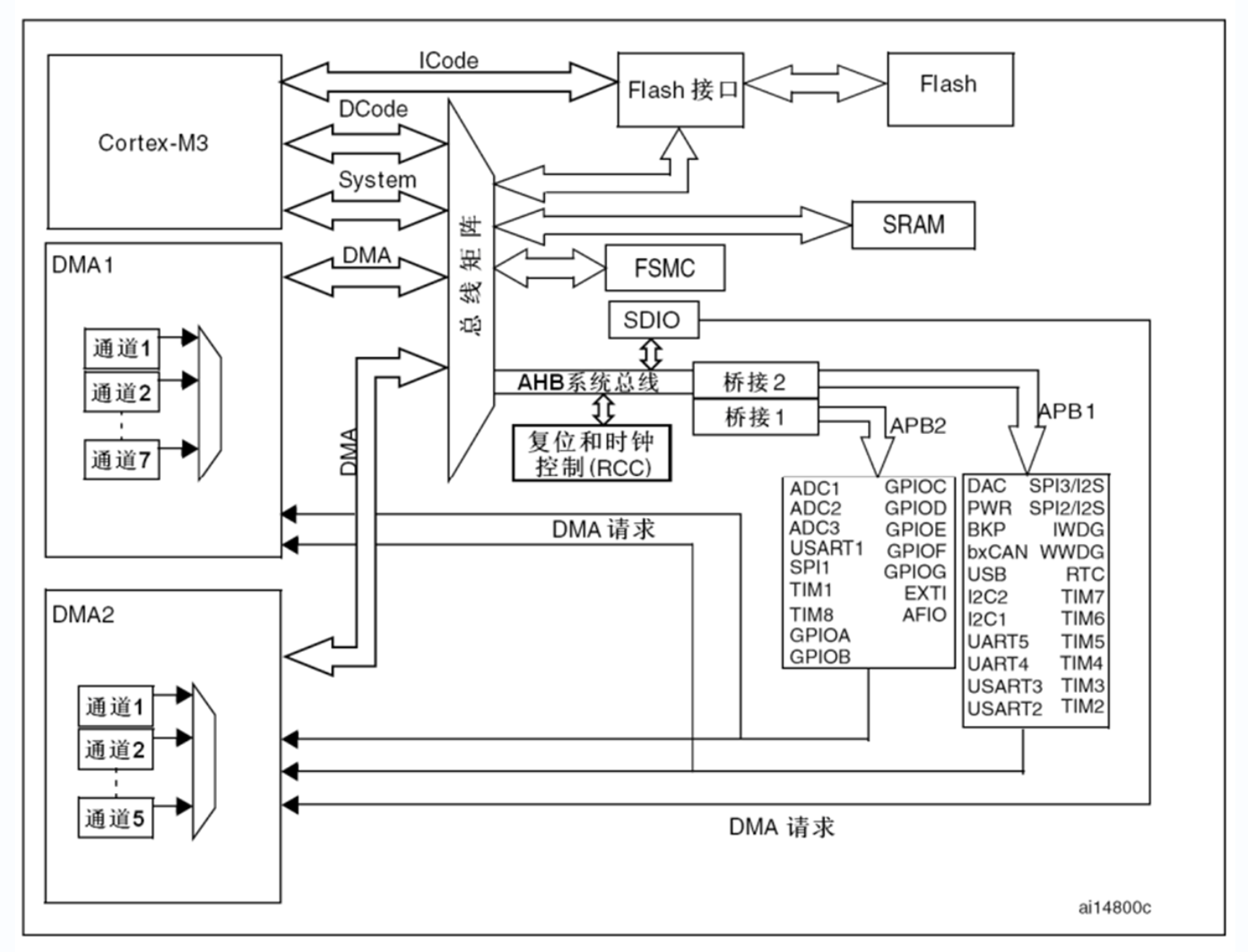

STM32系统架构

详细见官方说明文档,可以上立创商城查找对应型号器件,下面会有资料说明:https://www.szlcsc.com/?spm=sc.it.lg\&lcsc_vid=EgRWVVNUE1ZbAlYCEgMNUQAET1ANVwAHQFJcU1ZeRwUxVlNRTlRcVlRQTlBfVDsOAxUeFF5JWAIASQYPGQZABAsLWA%3D%3D
