电池SOH估计和RUL预测，基于BiGRU双向门控循环单元的锂电池健康状态估计和剩余寿命预测（报告+MATLAB代码）

🔋 基于BiGRU的锂电池健康状态估计与剩余寿命预测

深度学习在电池健康管理领域的创新应用，R²高达0.999！

📌 引言

随着新能源汽车的快速发展，锂离子电池作为核心储能器件，其健康状态（SOH）的准确估计和剩余使用寿命（RUL）预测变得至关重要。试想一下，如果电动汽车在行驶途中电池突然失效，后果不堪设想！

今天，我们将介绍一种基于**双向门控循环单元（BiGRU）**的电池健康状态估计方法，该方法在NASA锂电池数据集上取得了优异的预测效果。

🎯 什么是SOH和RUL？

SOH（State of Health）- 健康状态

SOH是衡量电池老化程度的重要指标，定义为：

SOH=当前最大可用容量标称容量×100%SOH = \frac{当前最大可用容量}{标称容量} \times 100\%SOH=标称容量当前最大可用容量×100%

新电池：SOH ≈ 100%
老化电池：SOH逐渐下降
寿命终止（EOL）：SOH < 70%~80%

RUL（Remaining Useful Life）- 剩余使用寿命

RUL是指电池从当前状态到达寿命终止所能继续工作的循环次数或时间。

🧠 BiGRU神经网络原理

GRU（Gated Recurrent Unit）

GRU是LSTM的简化版本，通过更新门 和重置门两个门控机制控制信息流动：

复制代码

更新门：z_t = σ(W_z · [h_{t-1}, x_t])
重置门：r_t = σ(W_r · [h_{t-1}, x_t])
候选隐藏状态：h̃_t = tanh(W · [r_t * h_{t-1}, x_t])
最终隐藏状态：h_t = (1 - z_t) * h_{t-1} + z_t * h̃_t

BiGRU（双向GRU）

BiGRU通过前向和后向两个方向的GRU层，同时捕获序列的前向依赖和后向依赖关系，能够更全面地理解时间序列数据的上下文信息。

📊 数据集介绍

本研究使用NASA锂电池老化数据集，这是电池健康管理研究领域广泛使用的公开基准数据集。

电池编号	测试条件	循环次数
B0005	室温CC-CV充放电	~168次
B0006	室温CC-CV充放电	~168次
B0007	室温CC-CV充放电	~168次
B0018	室温CC-CV充放电	~168次

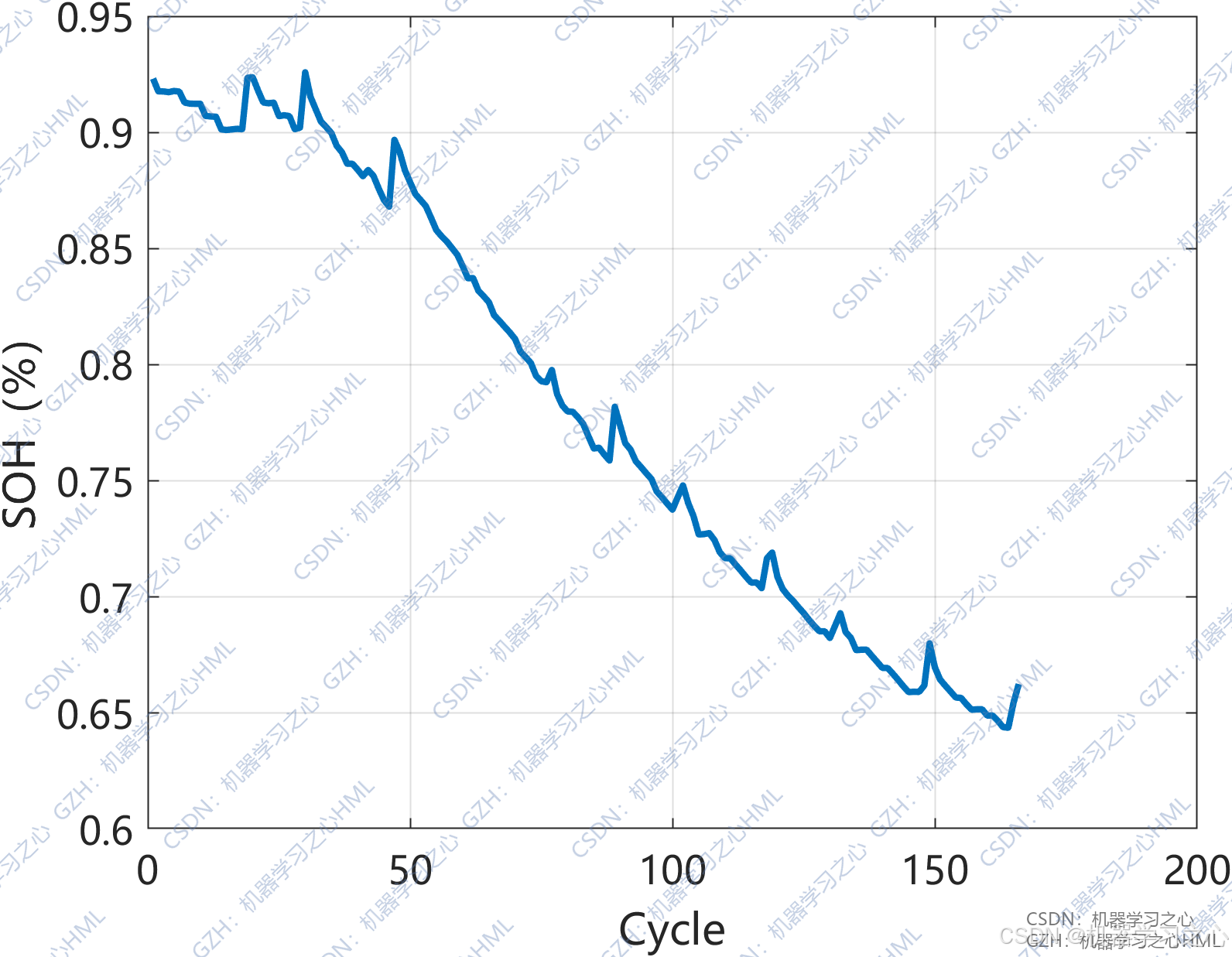

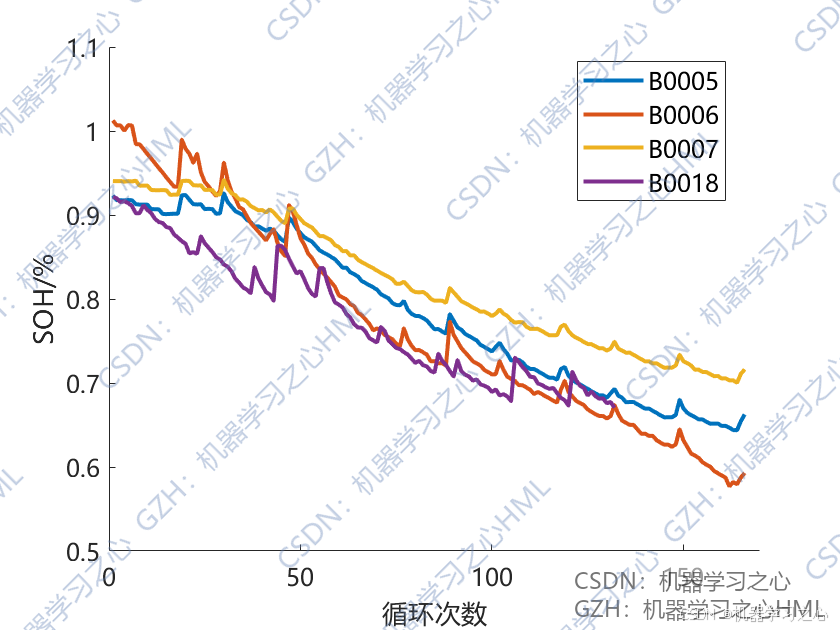

SOH衰减趋势

可以看到，随着循环次数增加，电池容量逐渐衰减，SOH呈现下降趋势。

🔧 五因子特征提取

我们从电池充放电曲线中提取五个时间特征因子作为健康指标：

特征定义

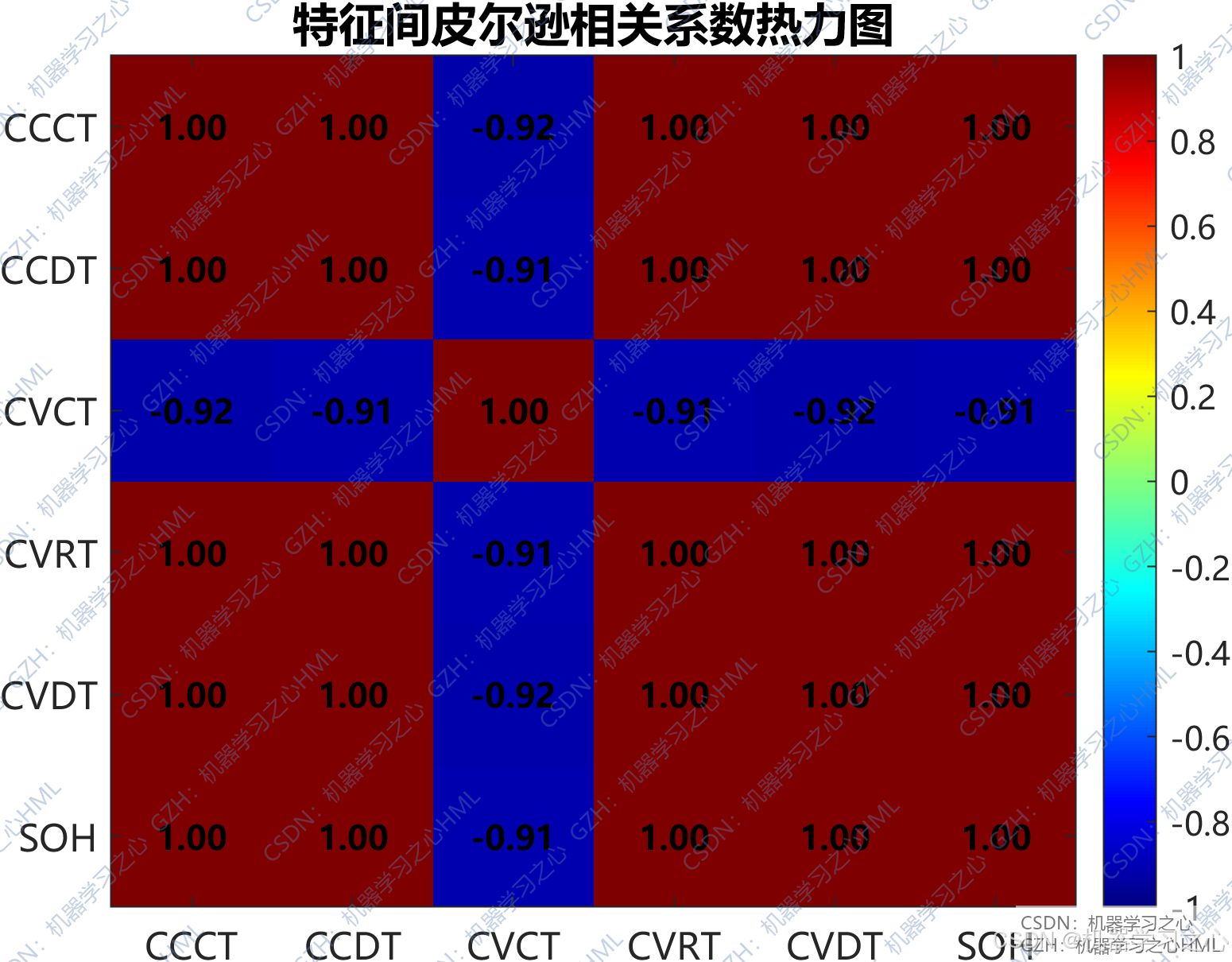

特征名称	含义	相关系数
CCCT	恒流充电时间	0.9980
CCDT	恒流放电时间	0.9999
CVCT	恒压充电时间	-0.9135
CVRT	恒压上升充电时间	0.9971
CVDT	恒压下降放电时间	0.9989

特征提取代码示例

matlab 复制代码

% 特征1：恒流充电时间 (CCCT)
HF1 = zeros(1, length(charge_data));
for i = 1:length(charge_data)
    index = find(charge_data(i).voltage > 4.2, 1);
    HF1(i) = charge_data(i).relativeTime(index) - charge_data(i).relativeTime(1);
end

% 特征2：恒流放电时间 (CCDT)
HF2 = zeros(1, length(discharge_data));
for i = 1:length(discharge_data)
    idx_high = find(discharge_data(i).current > -1.9);
    idx_low  = find(discharge_data(i).current < -1.9);
    HF2(i) = discharge_data(i).relativeTime(idx_high(3)) - ...
             discharge_data(i).relativeTime(idx_low(1));
end

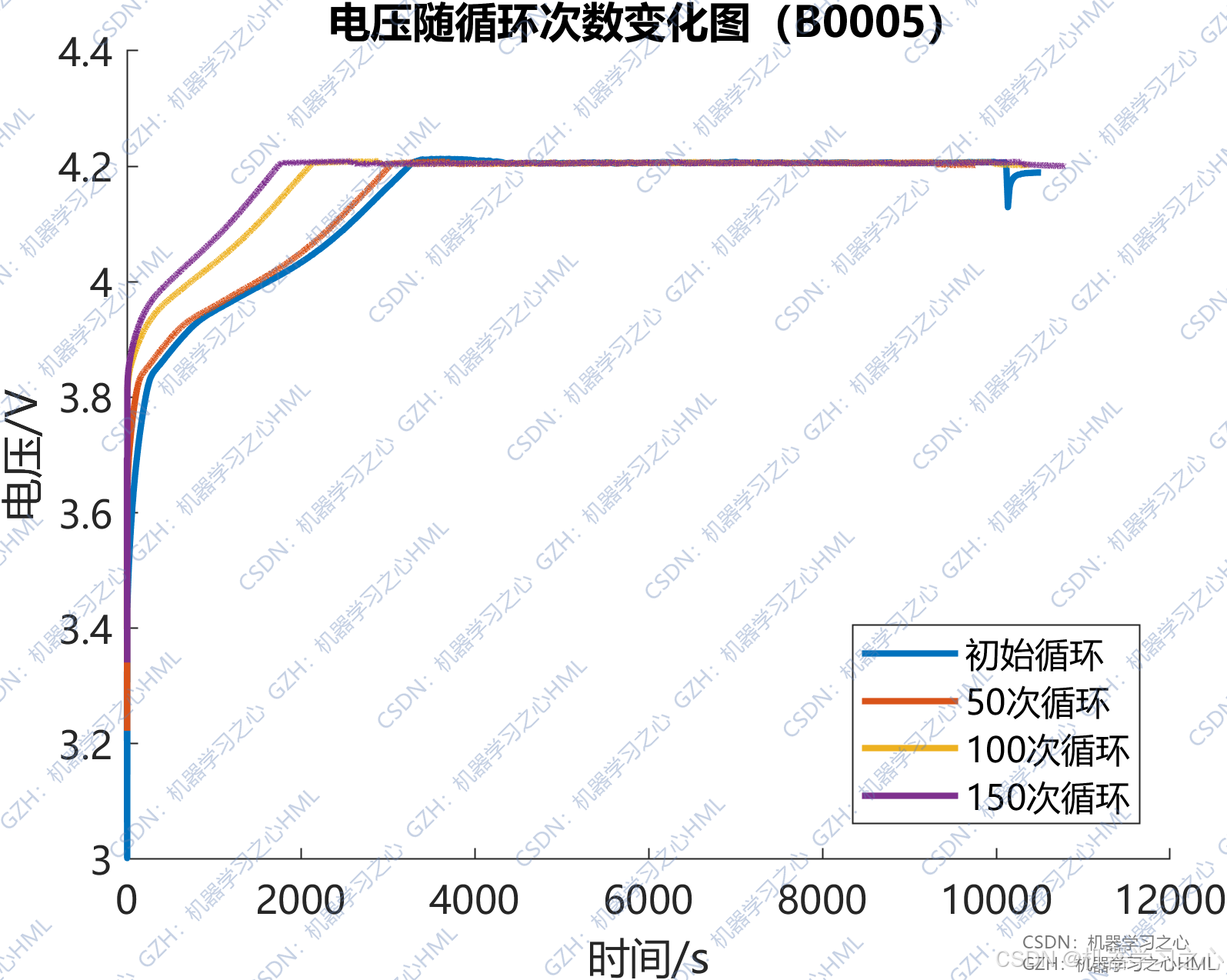

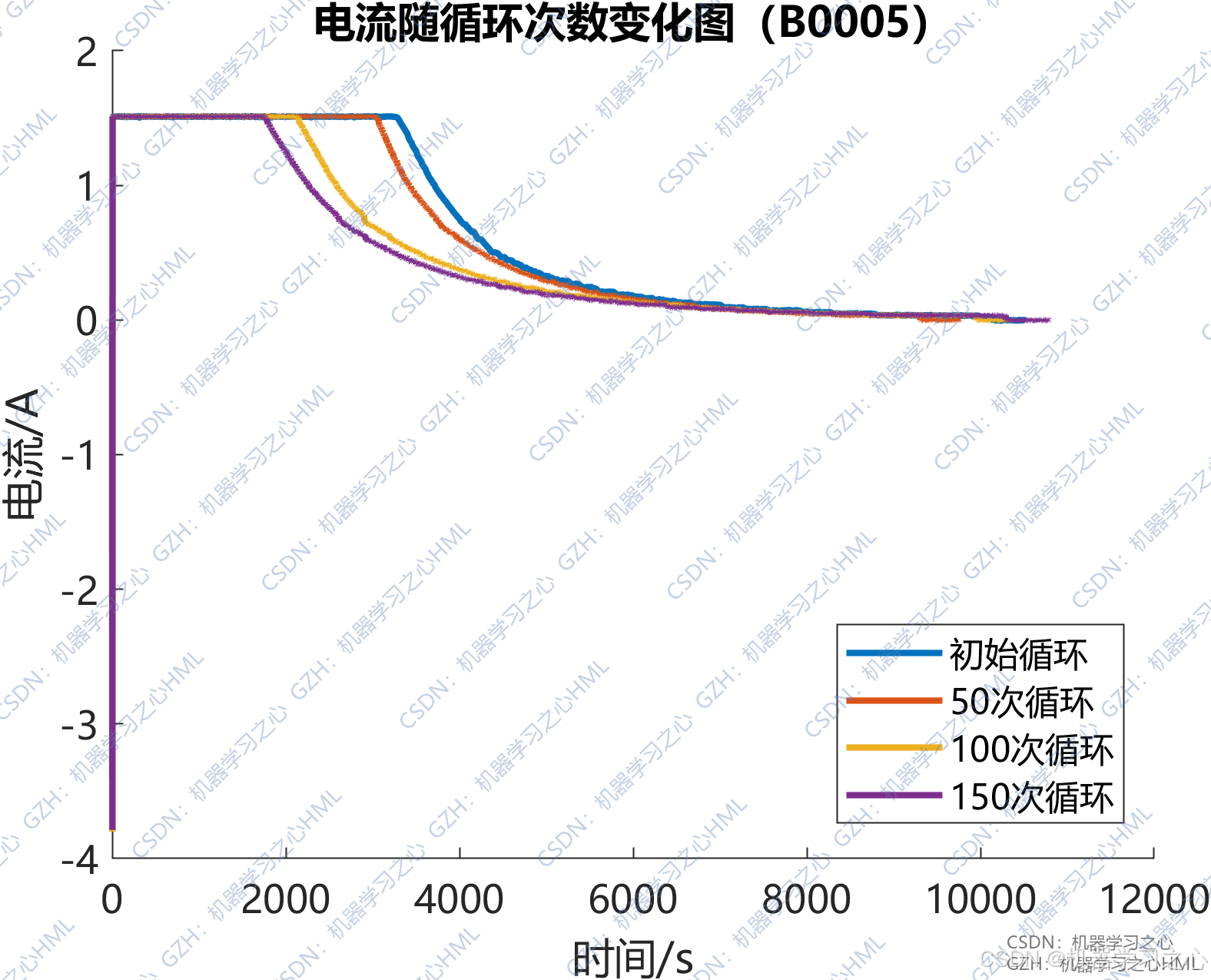

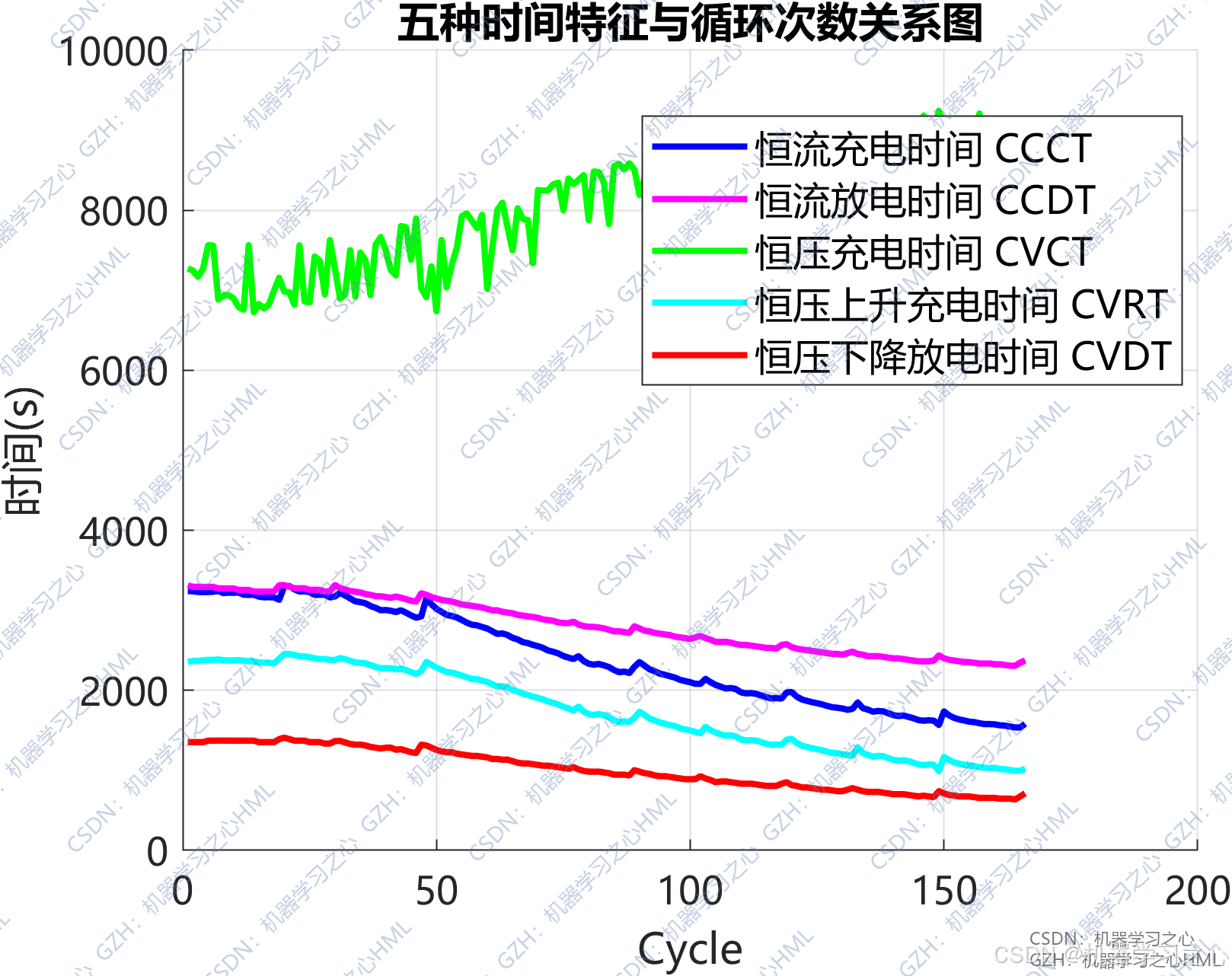

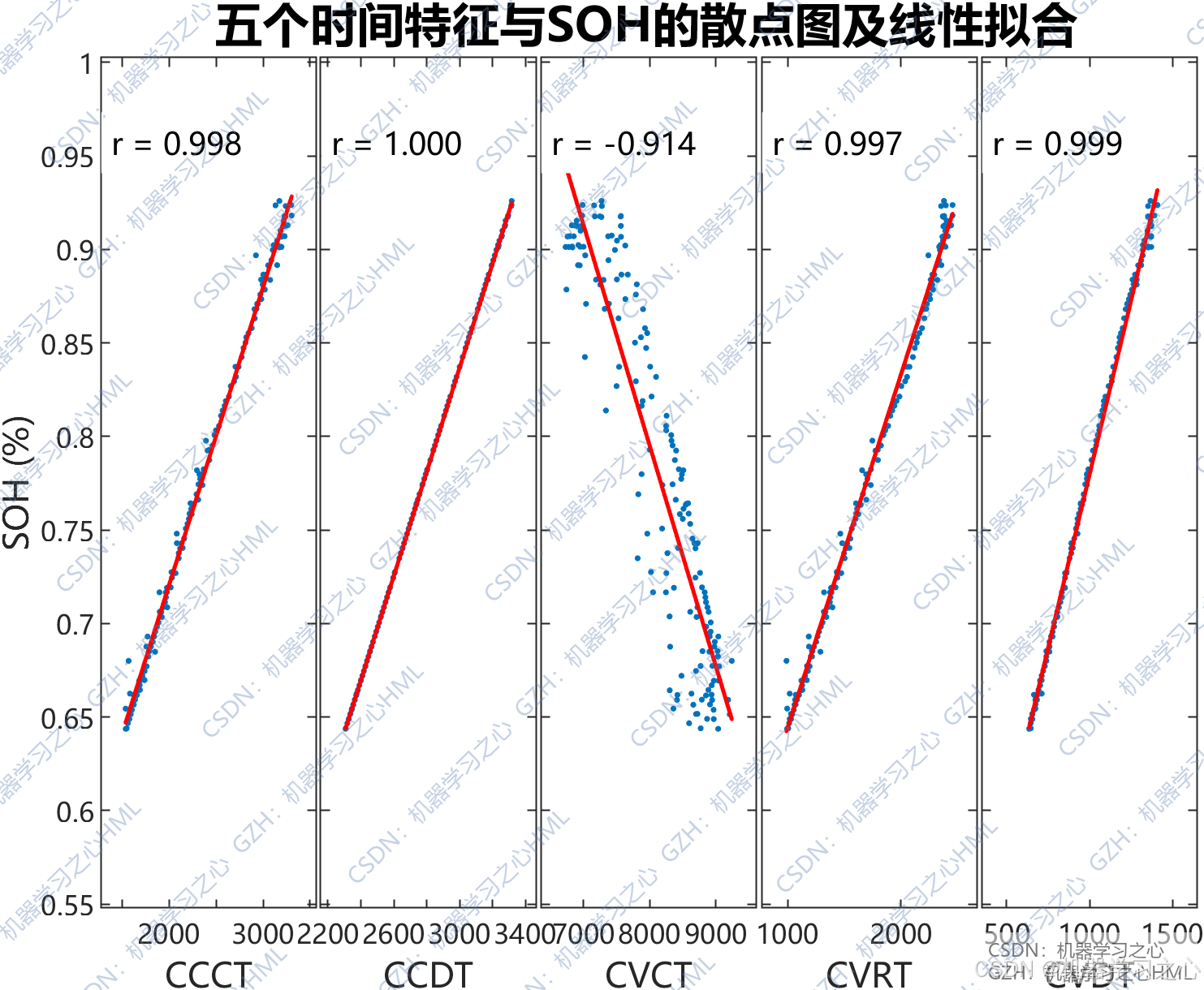

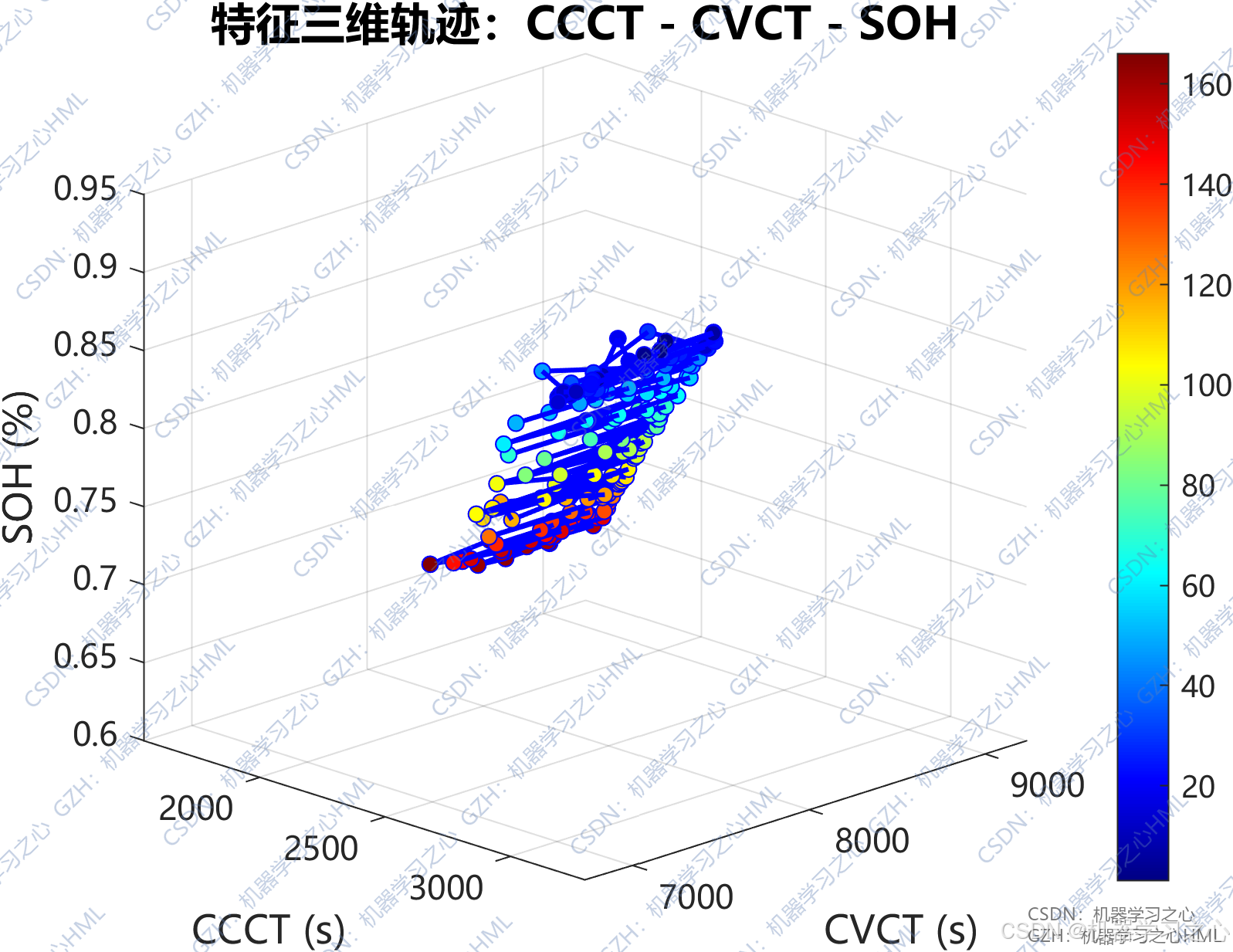

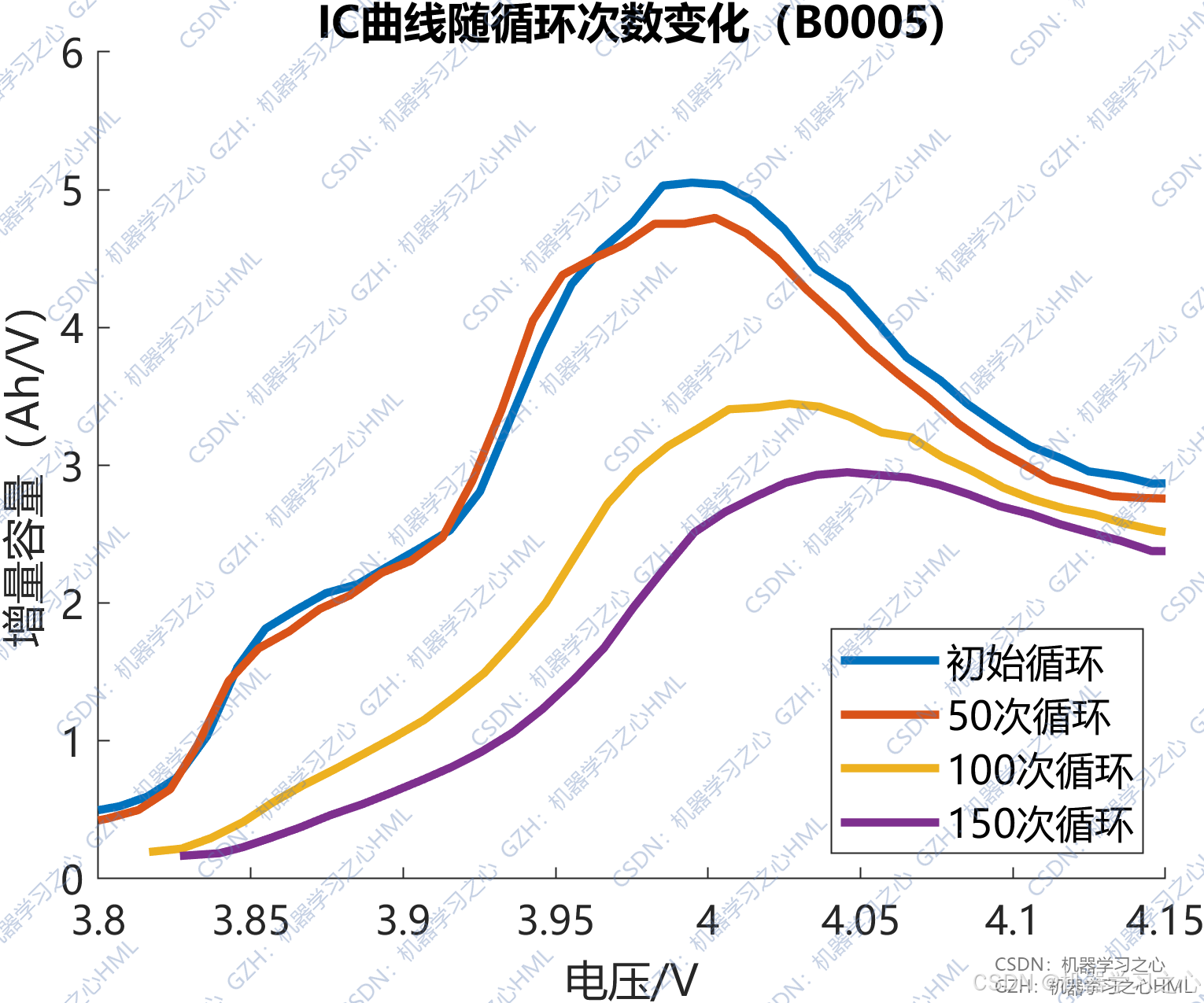

特征可视化

🏗️ BiGRU模型构建

网络架构

复制代码

输入层 (5维特征)
    ↓
第一层BiGRU (64隐藏单元, 序列输出)
    ↓
第二层BiGRU (64隐藏单元, 最后时刻输出)
    ↓
全连接层 (1维输出)
    ↓
回归层 (SOH预测值)

📈 实验结果

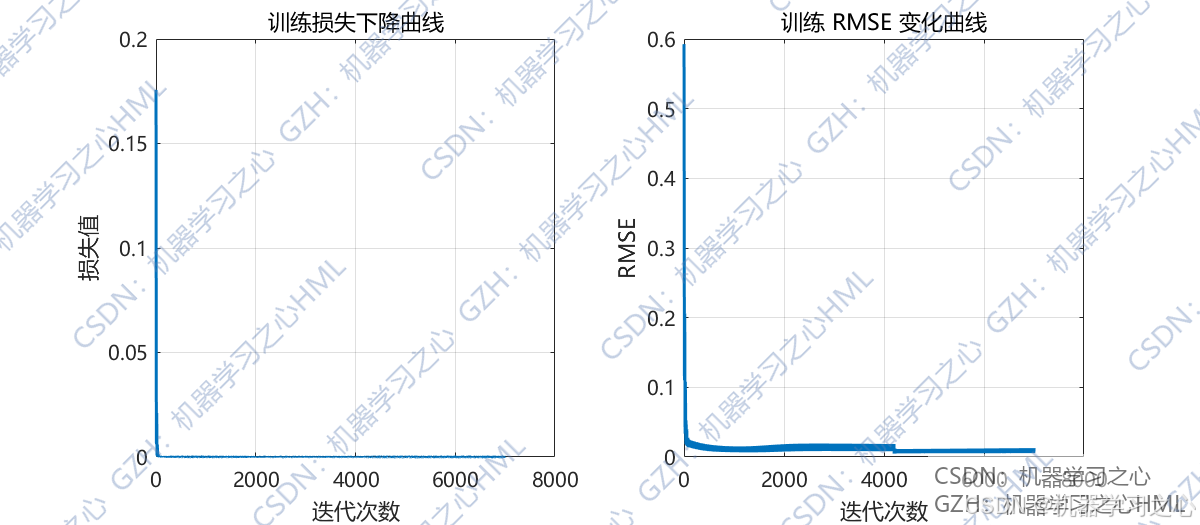

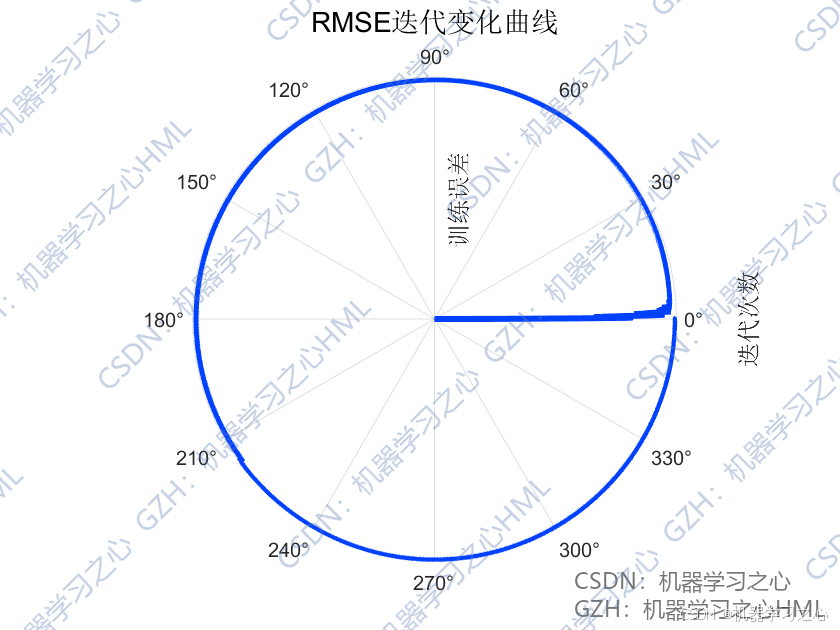

训练过程

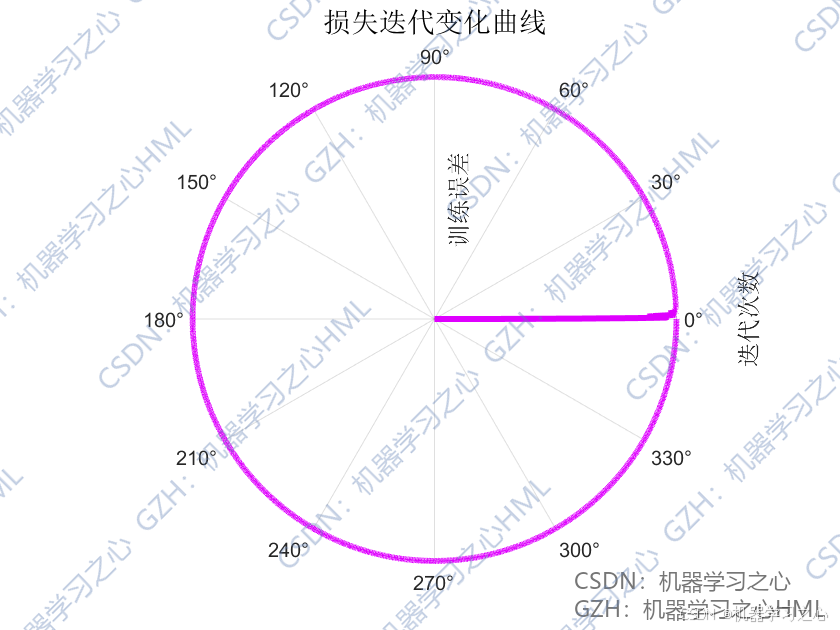

训练损失快速收敛，模型学习效果良好。

预测结果对比

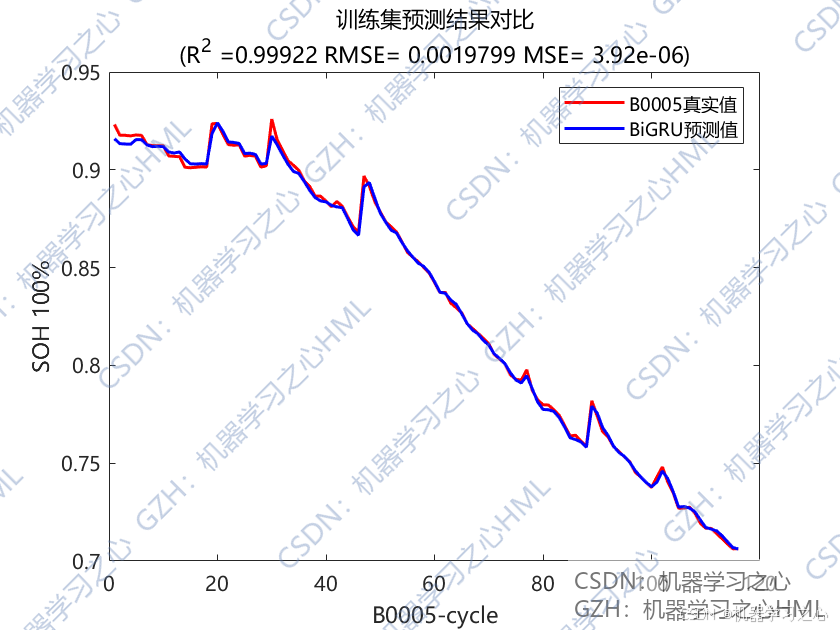

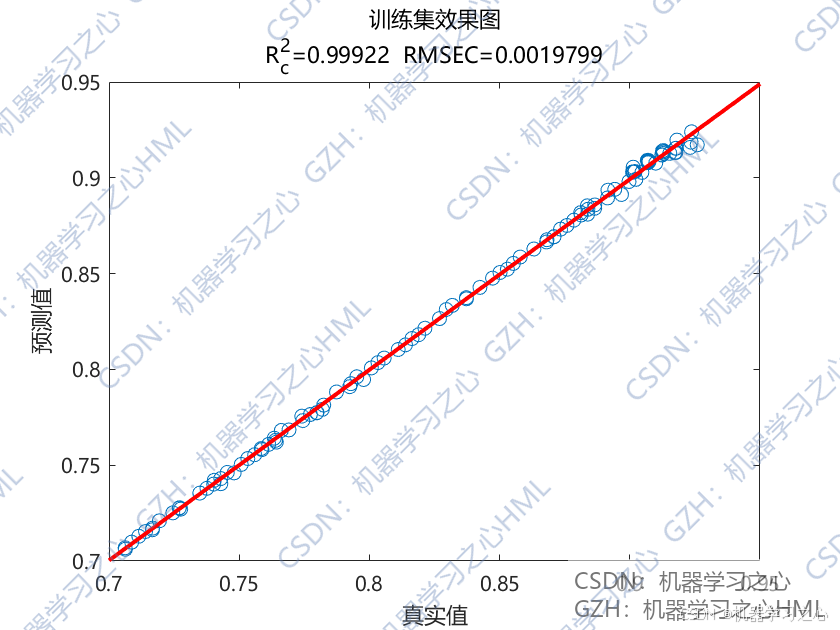

训练集预测结果：

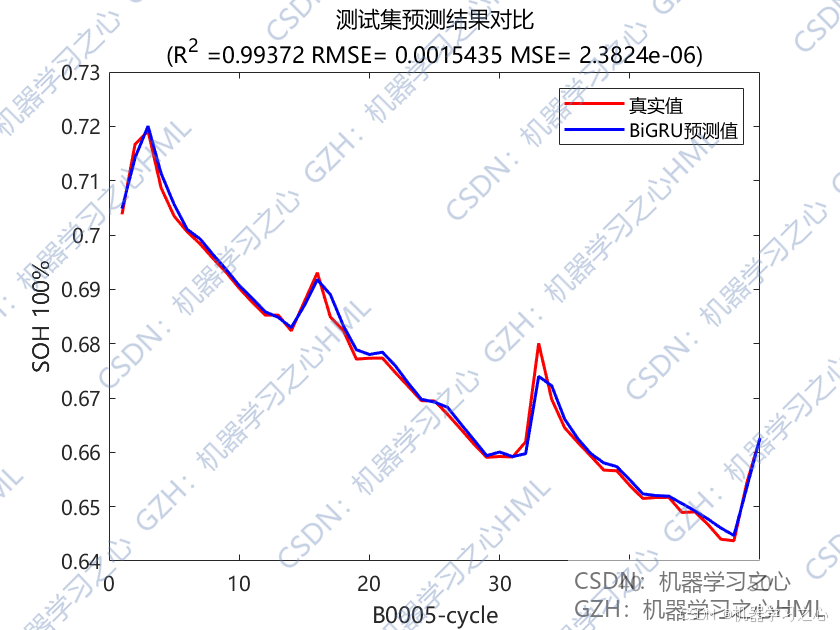

测试集预测结果：

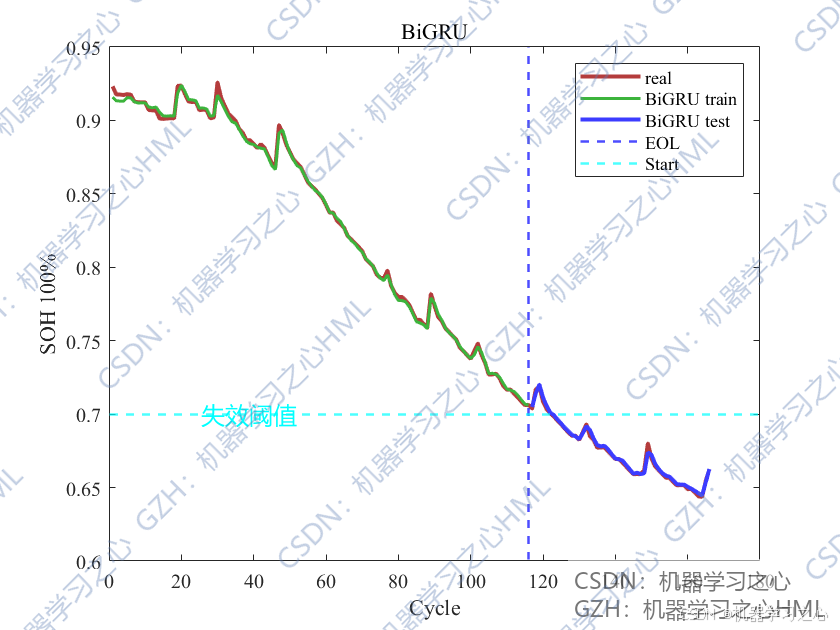

全周期SOH预测

模型成功预测了电池SOH的衰减趋势，并预测剩余使用寿命为7个循环。

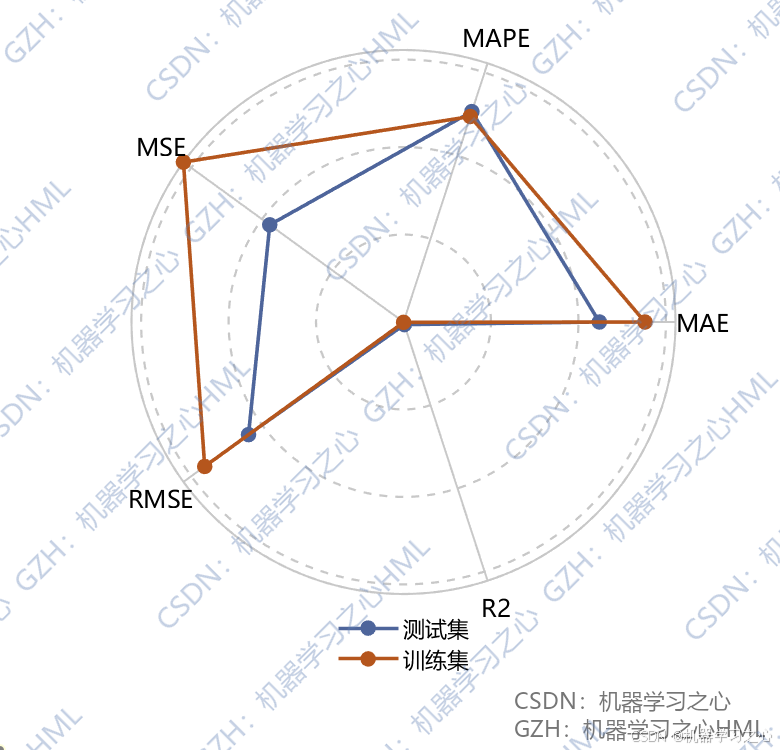

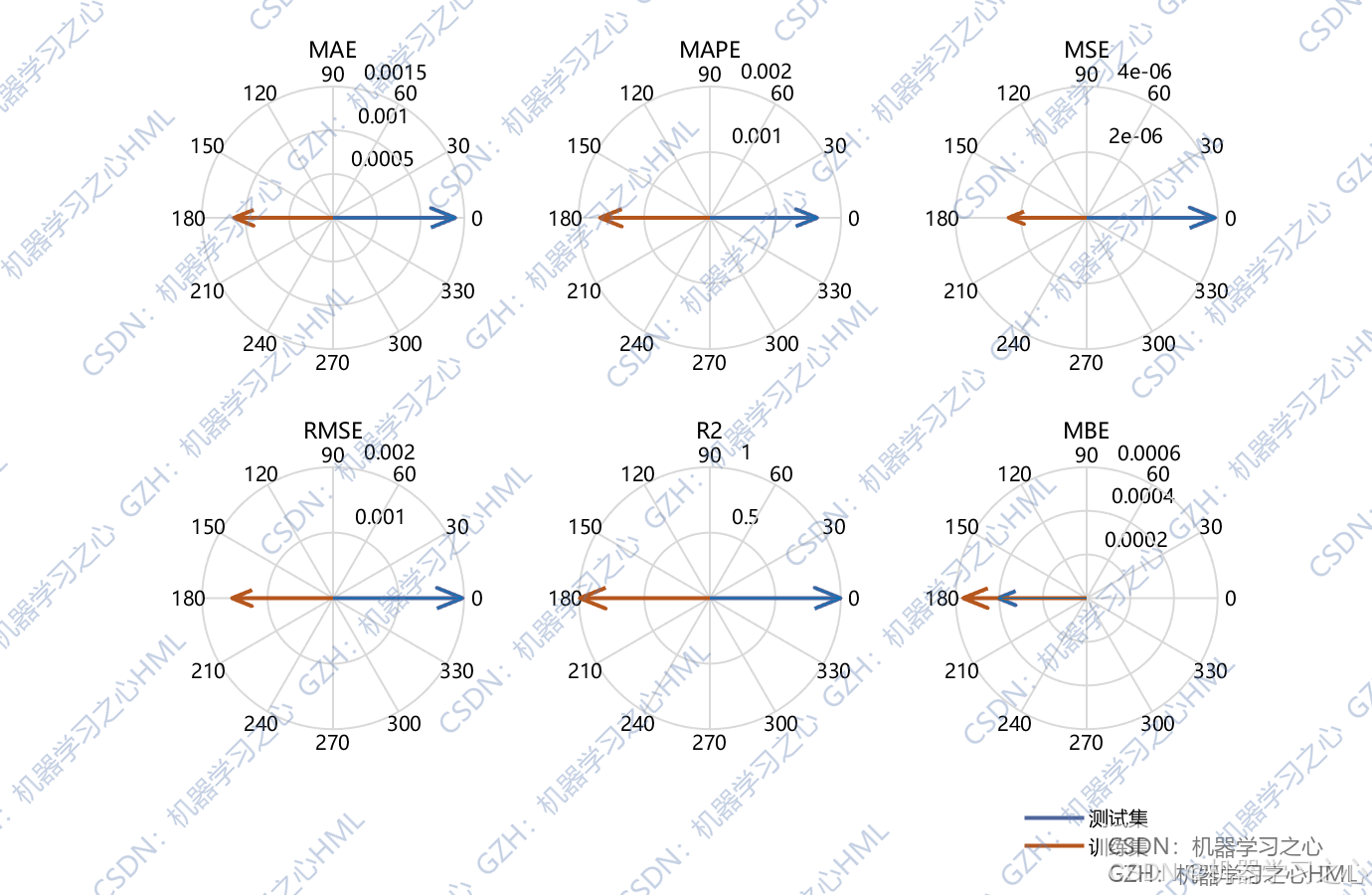

评价指标

指标	训练集	测试集
MAE	0.00140	0.00113
MSE	3.92e-06	2.38e-06
RMSE	0.00198	0.00154
R²	0.99922	0.99372
MAPE	0.00164	0.00168
RPD	36.49	13.56

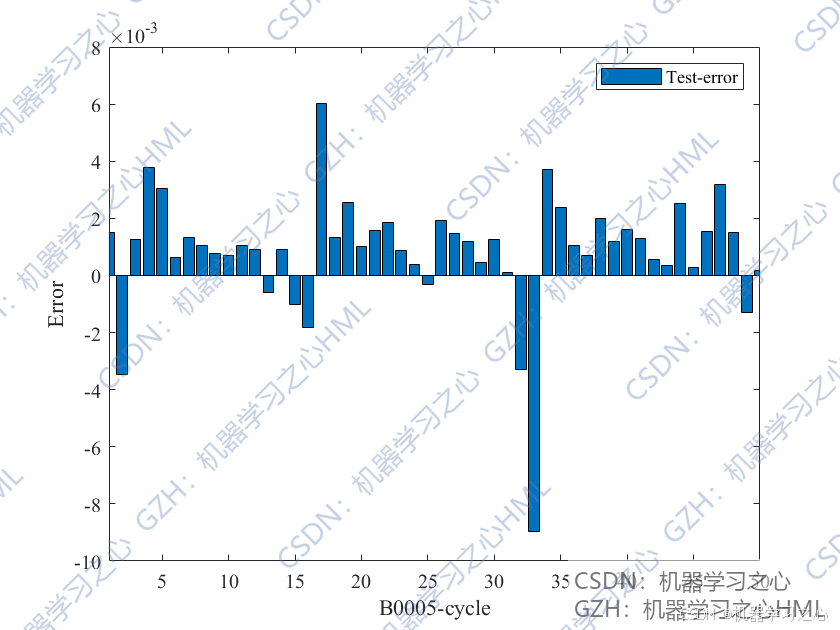

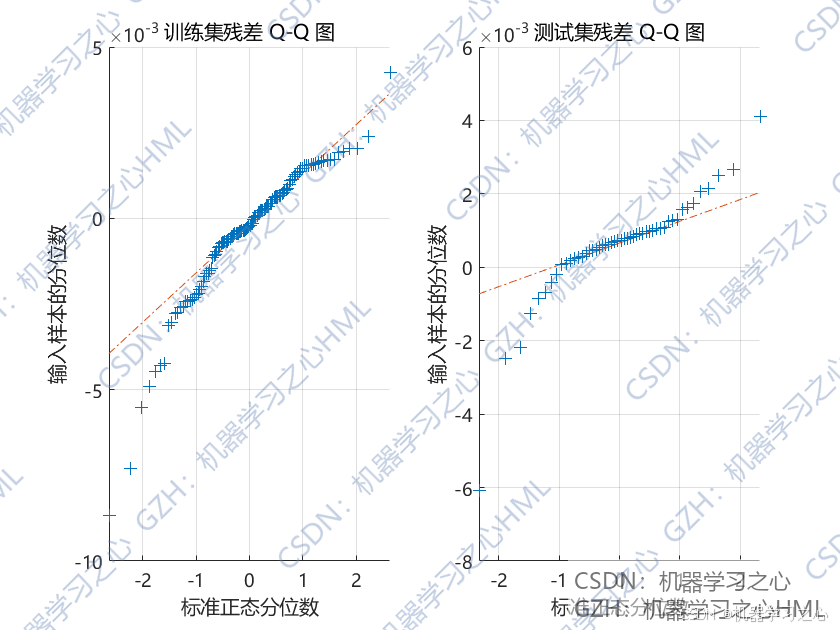

误差分析

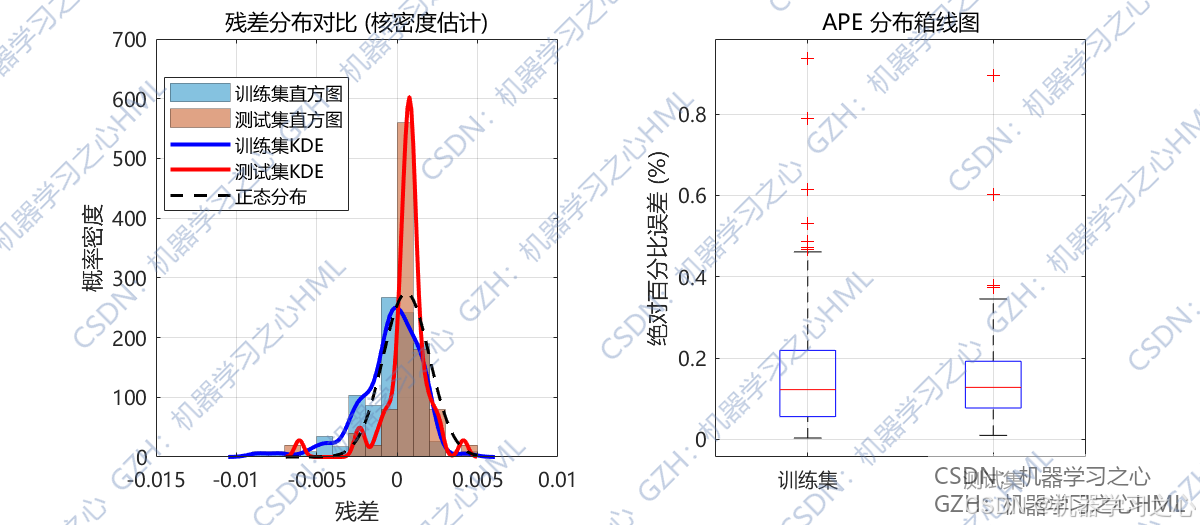

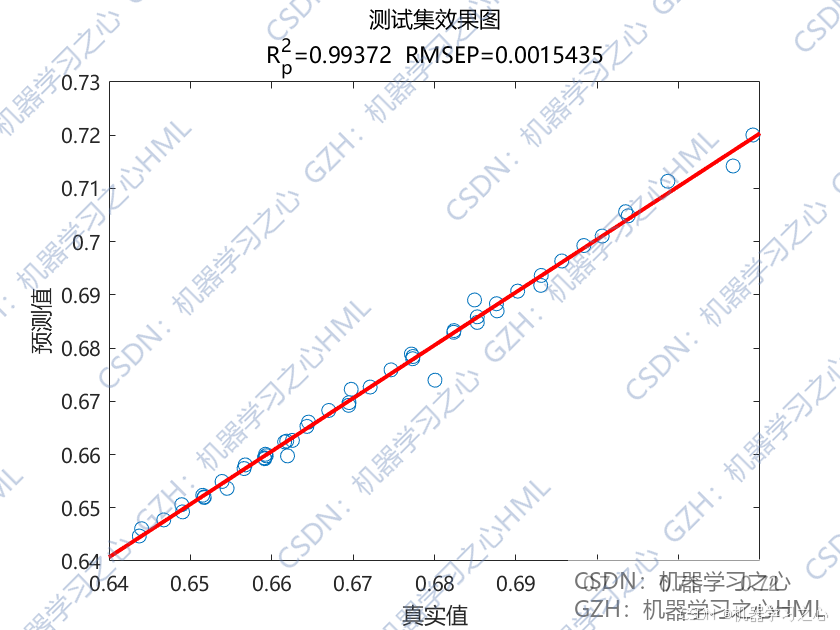

残差分布接近正态分布，说明模型预测效果良好。

💡 关键创新点

五因子特征提取：从充放电曲线中提取五个时间特征，相关系数均超过0.9
BiGRU双向结构：同时捕获前向和后向依赖关系，提高预测精度
高精度预测：测试集R²达到0.99372，RMSE仅为0.00154

🔮 应用前景

电动汽车BMS系统：实时监测电池健康状态，预警潜在风险
储能电站运维：优化电池维护策略，延长使用寿命
消费电子产品：智能电池管理，提升用户体验

📚 参考文献

Cho K, et al. Learning phrase representations using RNN encoder-decoder. arXiv:1406.1078, 2014.
Saha B, Goebel K. Battery Data Set. NASA Ames Prognostics Data Repository, 2007.
Zhang Y, et al. Long short-term memory recurrent neural network for remaining useful life prediction. IEEE TVT, 2018.

🎉 总结

本文介绍了基于BiGRU的锂电池SOH估计与RUL预测方法，主要贡献包括：

✅ 完成NASA锂电池数据预处理和特征提取

✅ 构建两层BiGRU神经网络模型

✅ 实现高精度SOH预测（R² > 0.99）

✅ 成功预测电池剩余使用寿命
